Частичные банки (режим быстрой вазы)......

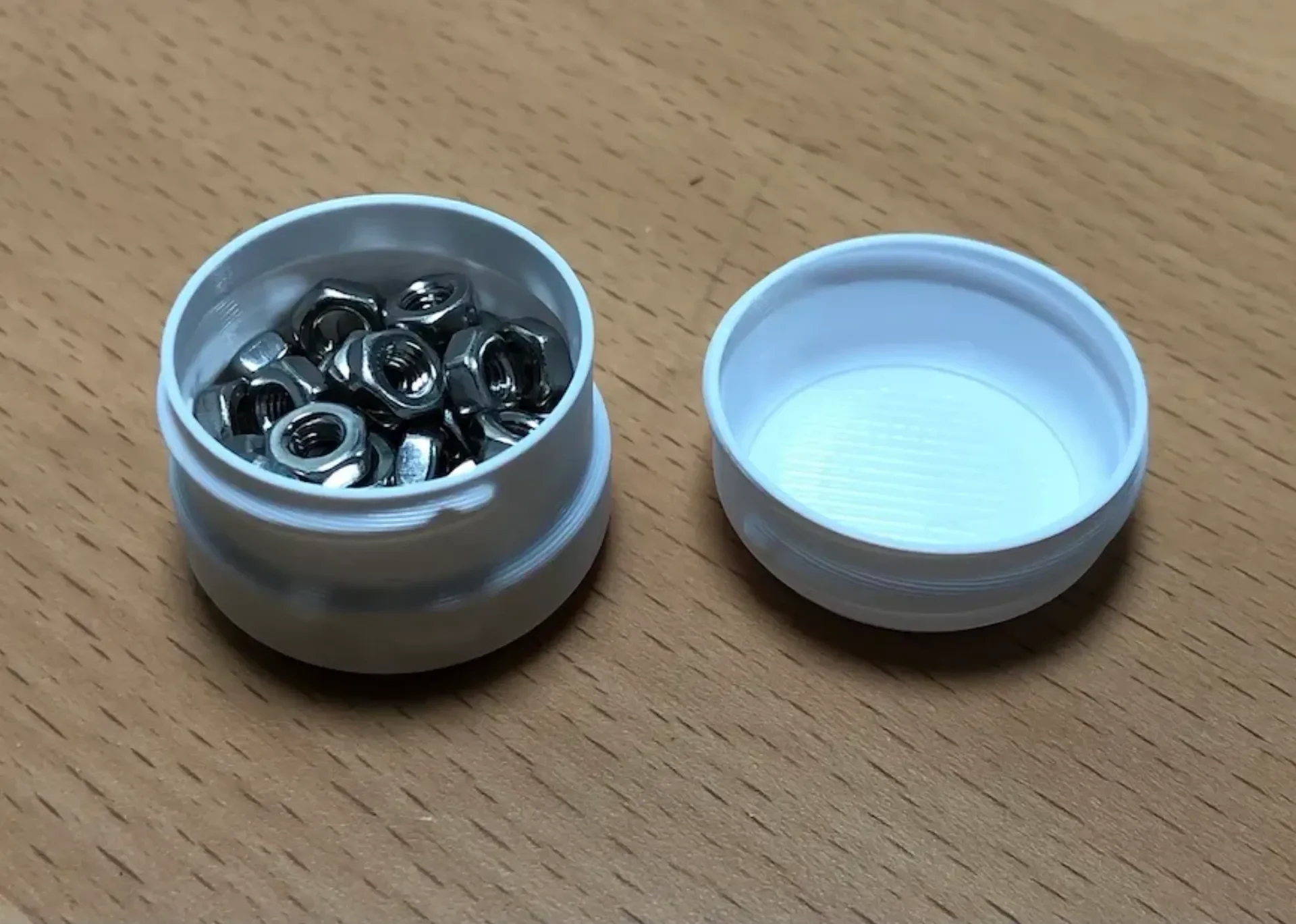

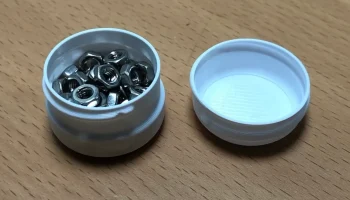

Мне нужны были баночки для мелких деталей для организации SMT-компонентов, поэтому я сделал их. Они также могут быть полезны для винтов или других деталей малого и среднего размера. У них тонкая стенка (0,5 мм), но они достаточно прочны для легких условий эксплуатации.

Быстрое время печати достигается за счет использования режима спиральной вазы, который также сводит к минимуму использование нити. Крышка завинчивается простой резь��ой на ¾ оборота. Допуски невелики, чтобы учесть различия в принтерах. Фиксатор на резьбе удерживает крышку на месте, поэтому она не дребезжит.

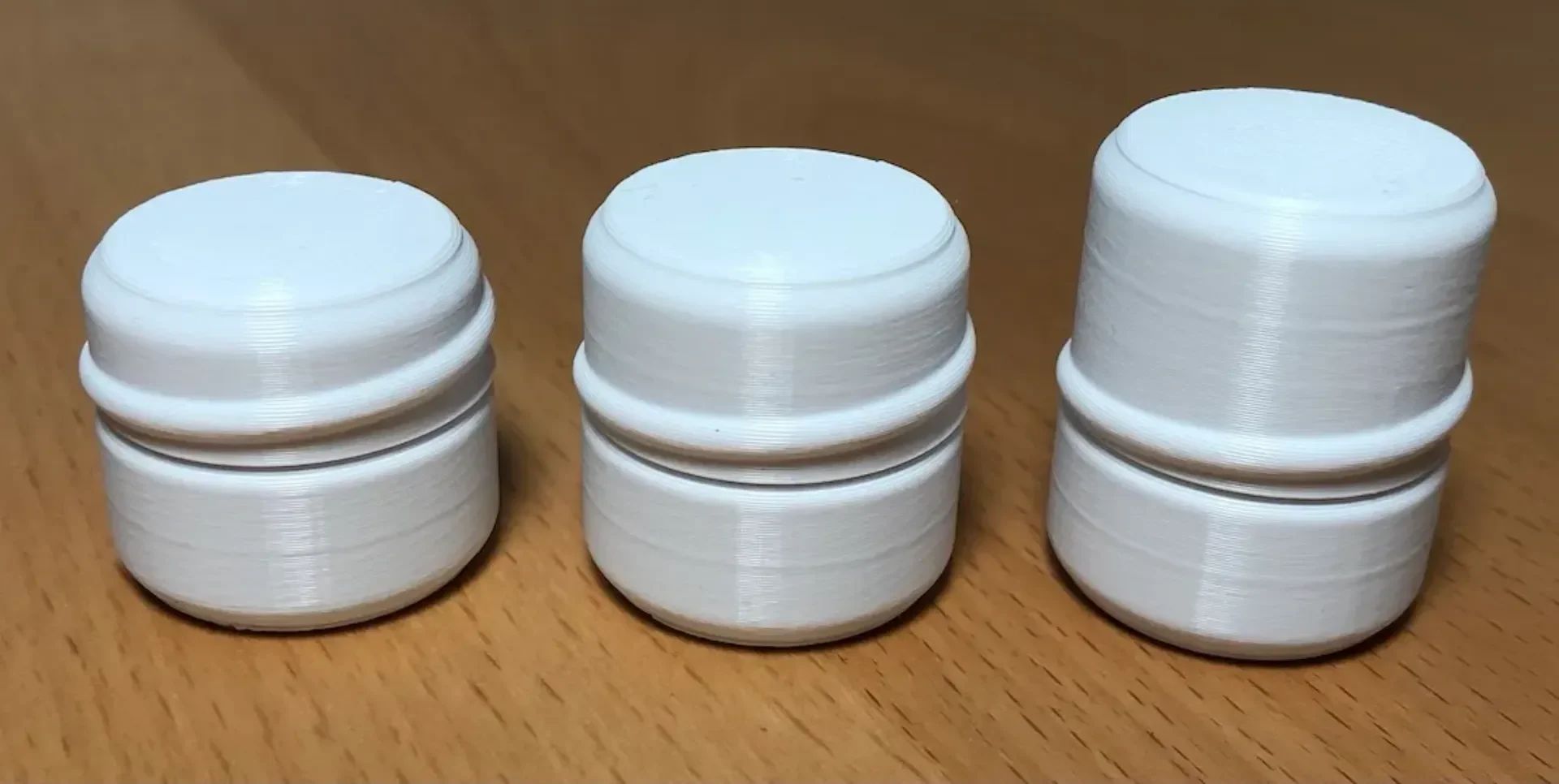

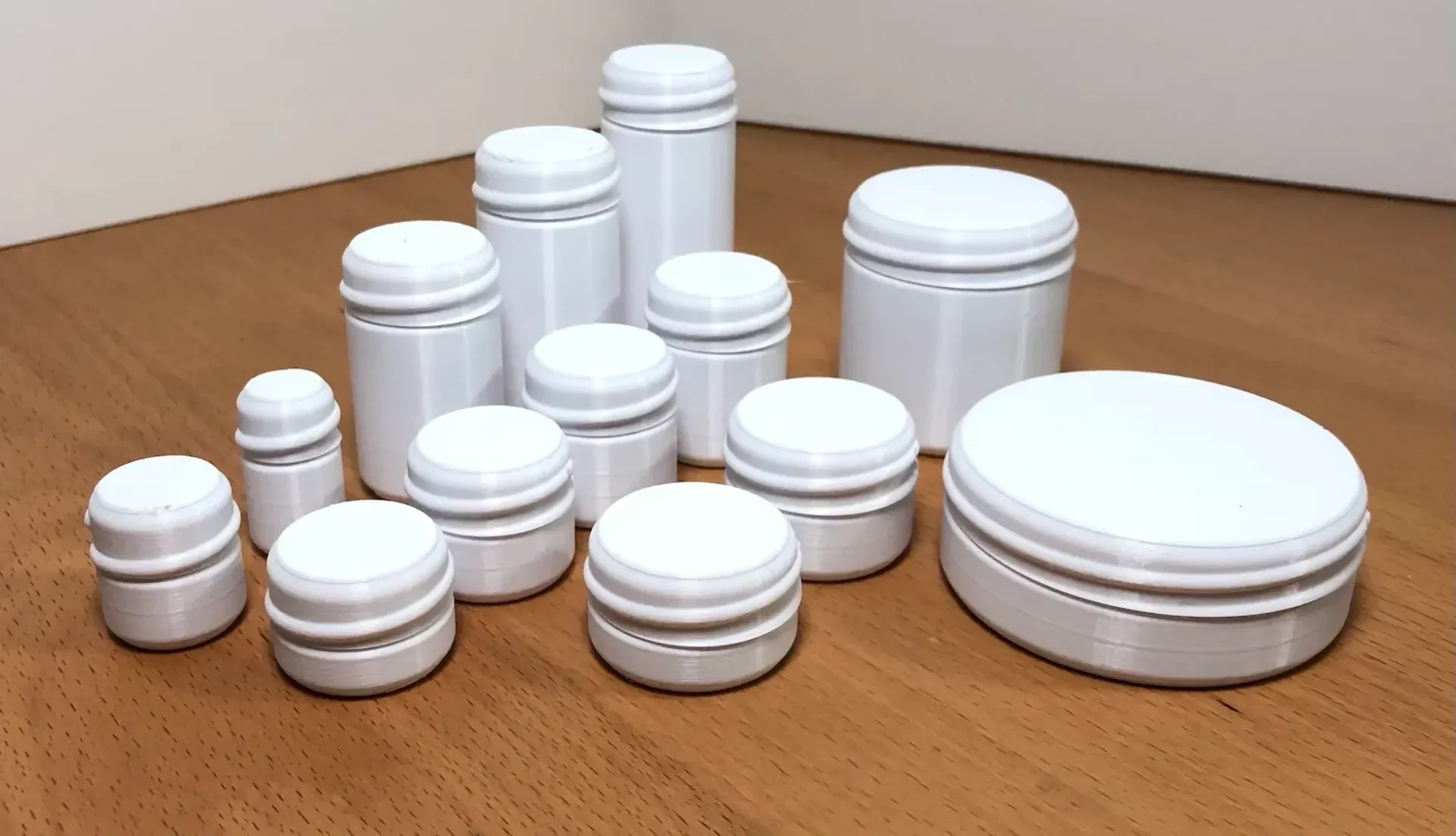

Различные размеры банок зависят от внешнего диаметра и высоты банки. Крышки бывают низкой (2 мм), средней (5 мм) и высокой (10 мм) высоты. Прикрепленные файлы соответствуют размерам, которые мне показались полезными. Если вам нужен другой размер, запросите его, и я выложу дополнительные файлы.

Размеры банок
Джар
Высота Диаметр банки
15мм 20мм 25мм 30мм 40мм 50мм 60мм
16 мм ✅ ✅ ✅
20 мм ✅ ✅ ✅ ✅ ✅ ✅
25мм ✅ ✅ ✅ ✅ ✅ ✅ ✅ ✅
30мм ✅ ✅ ✅ ✅ ✅ ✅
40 мм ✅ ✅ ✅ ✅
50 мм ✅ ✅ ✅
60 мм ✅
Размеры крышки
Крышка
Высота Диаметр крышки
15мм 20мм 25мм 30мм 40мм 50мм 60мм
2 мм ✅ ✅ ✅ ✅ ✅ ✅ ✅ ✅
5 мм ✅ ✅
10 мм ✅ ✅

Лотки

Лотки для этих банок можно найти в этом проекте: Лотки для банок (режим быстрой вазы)

Настройки печати:

Все мои тестовые отпечатки были нарезаны с помощью Cura 4.12.1, но последняя версия Prusa Slicer также должна работать.

Материал: ПЛА
Сопло: 0,4 мм
Высота слоя: 0,2 мм
Толщина линии: 0,5 мм <== Важно.
Периметры: 1
Заполнение: Нет
Поддерживает: Нет
Приклеивание кровати: Юбка
Спиральная ваза: включено (настройка Prusa Slicer)
Спирализовать внешний контур: включено (настройка Cura)
Гладкие спиральные контуры: отключено (настройка Cura)
Ориентация печати: банки нижней стороной вниз, крышки верхней стороной вниз.

Примечания:

Принтер должен иметь сопло диаметром 0,4 мм.
В Cura включите Spiralize Outer Contour и Smooth Spiralized Contours в категории «Специальные режимы».
В Prusa Slicer включите спиральную вазу в разделе «Вертикальные оболочки» на вкладке «Настройки печати».
Я обнаружил ошибку в Cura с настройкой «Сглаженные спиральные контуры», поэтому отключите ее, чтобы избежать странных проблем с шириной линий.
Многоэкземплярная печать:

В отличие от обычной печати, режим вазы поддерживает печать только по одной модели за раз, поскольку требуется сплошная поверхность. Чтобы обойти эту проблему для нескольких частей, Cura и Prusa Slicer поддерживают последовательную печать моделей, поэтому одна печать полностью за��ершается перед началом следующей. Существуют ограничения при размещении моделей на рабочей пластине, чтобы печатающая головка или портал не сталкивались с уже готовым отпечатком.

В Cura, чтобы включить последовательную печать, измените настройку «Последовательность печати» на «По одному».
В Prusa Slicer включите «Полные отдельные объекты» в настройках «Параметры вывода» для последовательной печати.

Примеры проектов для Cura и Prusa Slicer можно найти в соответствующих папках файлов проекта. В примере печатается набор банки и крышки. Эти проекты можно использовать в качестве отправной точки для создания других комбинаций моделей.

Крышка носика (экспериментальная):

Это тестовая конструкция крышки носика для выливания деталей. Я пока не уверен в его полезности, поэтому смоделировал его только для банки диаметром 25 мм. Если у вас есть идеи, как сделать его лучше, дайте мне знать.

Он также печатает в режиме спиральной вазы, но не имеет нижних слоев, поэтому он полностью полый. Для правильной печати необходима хорошая адгезия стола.

Разъемная крышка (экспериментальная):

С помощью этой крышки вы можете быстро снять SMD-детали с катушки с лентой прямо в банку, не беспокоясь о том, что детали рассыпятся повсюду.

Для использования пропустите ленту через верхний слот, затем проденьте защитную ленту обратно через нижний слот (доказано, что в этом помогает инструмент для вытягивания ленты). Возможно, сначала придется снять несколько деталей, чтобы начать работу с защитной лентой. После того как защитная лента протянется, все, что вам нужно сделать, это потянуть за нее, пока все детали не окажутся в банке. Чтобы снять с катушки 100 деталей, требуется секунда или две.

На данный момент я смоделировал это только для банки диаметром 22 мм. Возможно, позже я внесу улучшения, но для меня это работает достаточно хорошо.

Это не режим вазы
