v-core 3 оружия Вентермеха
VenterMech интегрированный v-core 3 рычага
Обратите внимание: из-за лицензионных требований сайта prusaprinters.org нельзя публиковать здесь STL-файлы ventermech. Пожалуйста, свяжитесь с Лиамом Вентером (Liam@FastBikeGear.co.nz) для них.
9 января 2022 г.: обновление: в сценарии теперь используются рычаги версии 3, в которых есть место для шайб под винтами с головкой.
Руки генерируются с использованием скрипта openSCAD. Используемые рычаги v-core взяты с https://www.thingiverse.com/thing:5131325 от MFBS и имеют лицензию https://creativecommons.org/licenses/by-sa/3.0/c.
VenterMech взят с https://www.fastbikegear.co.nz/index.php?main_page=product_info&cPath=0&products_id=12371 Лиама Вентера (Liam@FastBikeGear.co.nz) и имеет лицензию http://creativecommons.org/licenses/by-nc-nd/4.0/?ref=chooser-v1.
Чтобы создать оружие:
откройте файл «Создать оружие vcore с помощью ventermech.scad».
удалите // перед одной из строк внизу
затем нажмите кнопку «Рендеринг» или нажмите клавишу F6 (это займет некоторое время)
затем нажмите кнопку «Экспортировать как STL» или нажмите клавишу F7.
Важно выполнять только одну строку за раз, иначе вам придется разделить кронштейны кровати в сгенерированном STL.
Повторите эти действия для каждой строки, чтобы у вас были все 3 кронштейна кровати.
Рекомендуемая печать от автора
Руки с 3 слоями и 30% заполнением гироида из PETG или ABS.
Звездообразные приводы из PETG, нейлона или ABS (используйте ABS для звездообразных приводов только в том случае, если у вас есть хороший горячий корпус) при 100% заполнении.
ВентерМех Бом
10 шайб для винтов диаметром 3 мм, наружный диаметр примерно 6,8 мм x толщина 0,6 мм.
2 винта размером 3 x 40 мм для двух нижних винтов на заднем рычаге кровати.
4 винта M3 x 25 (два винта крепления передних рычагов к кареткам длиннее оригинальных рычагов, чтобы сделать соединение более жестким)
3 упорных подшипника F10-18M, внутренний диаметр 10 x внешний диаметр 18 x высота 5,5.
Важно: при сборке ВетерМеха верхние и нижние кольца подшипников перевернуты, так что подшипники вращаются на плоской стороне этих колец.
Их можно приобрести у большинства поставщиков подшипников, а также их можно приобрести онлайн на Amazon и AliExpress. Просто найдите F10-18M, чтобы найти их.
https://www.aliexpress.com/item/32911485541.html?spm=a2g0o.store_pc_allProduct.8148356.1.d9b947ed4WW4DI

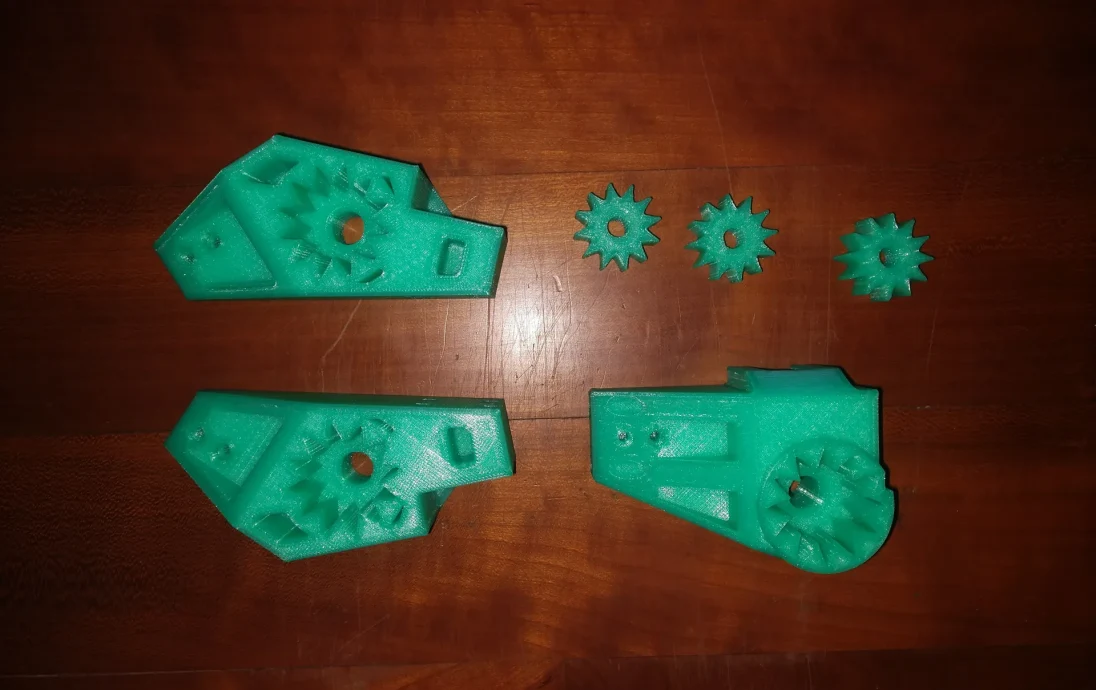

Инструкции по печати
Напечатайте руки с 3 периметрами и 30% заполнением гироида из PETG, ePAHT-CF или ABS.
Распечатайте звездочки с 3 периметрами и 100% заполнением из PETG или ABS.
Убедитесь, что ваша звезда свободно движется по ходовому винту.
Сборка
Переместите передние линейные направляющие с внутренних граней передних вертикальных выступов на заднюю грань передних вертикальных выступов. Для этого вам не нужно модифицировать или перемещать какие-либо другие части вашего принтера.

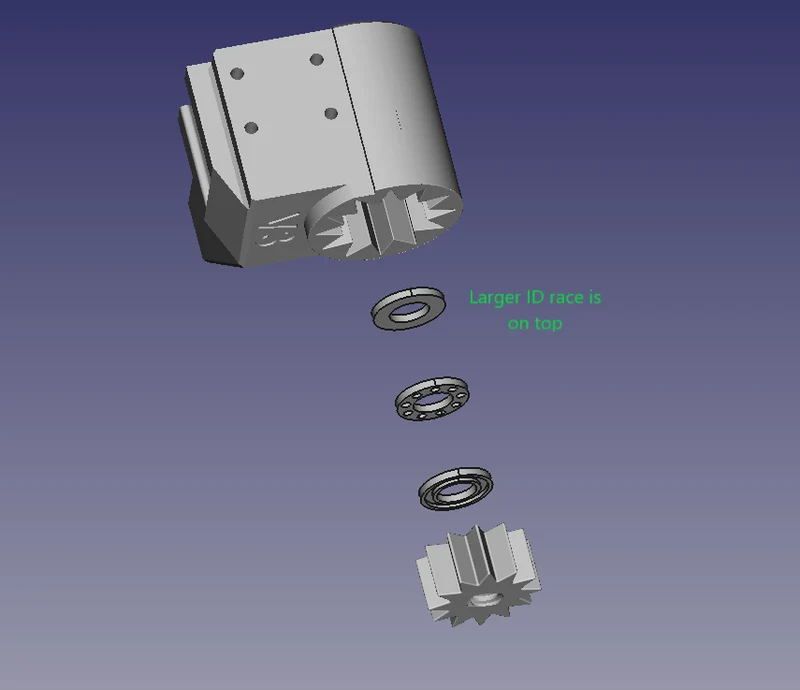

Обычно один из обойм упорного подшипника имеет немного больший внутренний диаметр (внутренний диаметр), чем другой. Сначала поместите в гнездо тот, у которого больший внутренний диаметр, так, чтобы плоская сторона кольца подшипника была обращена к подшипнику, а сторона с выемками была обращена к гнезду VenterMech.
Поместите подшипниковый узел в приемник. Нанесите на это тонкий мазок смазки.
Поместите второе кольцо подшипника (с немного меньшим внутренним диаметром) в гнездо так, чтобы плоские стороны кольца подшипника были обращены к подшипнику, а сторона с выемками была обращена к звездообразному приводу VenterMech.
Установите звездный привод ВентерМеха.
Крайне важно, чтобы плоские стороны обойм подшипника были обращены к подшипниковому узлу.
Если вы приложите сторону с канавками к подшипниковому узлу, это ограничит движение подшипникового узла.
Обратная связь
Я (Лиам Вентер — Liam@FastBikeGear.co.nz) люблю отзывы.
Дай мне знать, как твои дела.
Не забудьте опубликовать свои фотографии отпечатков до и после на форуме, где вы впервые услышали о ВентерМехах.
