Часто задаваемые вопросы

Вопрос: Я распечатал ваш корпус и не могу понять, как установить датчик нити/держатель катушки. Я посмотрел на YouTube видео по установке и все равно застрял. Любая помощь будет принята с благодарностью.

О: Вскоре после первого выпуска Adventurer 5M производитель Flashforge переключился с поставки оригинального двунаправленного датчика на однонаправленный датчик, для которого мои ремиксы полностью поддерживают оба варианта. Переключение на однонаправленный датчик означало, что вход датчика «гнездо» или «гнездо» для провода теперь расположен ближе к кровати (а не ближе к задней части принтера, как раньше). Есть достаточно лишнего провода, который можно «выловить» изнутри рамы, и в моей переработанной конструкции есть путь, позволяющий этому лишнему проводу преодолеть расстояние до места, где его нужно подключить. Это похоже на канавку.

Обратите внимание, что печатная часть, на которой установлен датчик, как показано в моих ремиксах, имеет особое дополнение: выступ в сторону с отверстием для винта. На задней стороне (внутренней стороне) этого отверстия для винта имеется паз для фиксации гайки (M3). В этой напечатанной детали уже было несколько других пазов для захвата гаек M3, и это добавлено, только для моих конструкций держателей катушек с боковым креплением. После того, как я вставлю гайки, я наношу пару капель клея CA, чтобы они не выпали. Раньше боковой держатель катушки крепился только одним винтом; замена короткого винта M4, который удерживает верхнюю часть задней боковой защитной пластины. Все мои боковые держатели катушек требуют замены стандартного винта М4 на более длинный. Но использовать только один винт было далеко не идеально. Поэтому я модифицировал крепление датчика и мои боковые держатели катушек, чтобы они имели соответствующие выступы друг к другу. Он предназначен для вкручивания винта М3 в захваченную гайку М3. Это позволяет использовать второй винт для их более надежной фиксации.

Примечание. Все это специально разработано для совместимости с комплектом корпуса, продаваемым Flashforge, и содержимое этого комплекта включает всю спецификацию для этого проекта, за исключением дополнительной гайки M3 и винта M3, а также немного более длинного винта M4. Вот партнерская ссылка на комплект на Amazon, который продается в официальном списке поставщиков Flashforge: https://amzn.to/4ijsmRb. Вы также можете заказать корпус на Aliexpress, вероятно, дешевле, но с более медленной доставкой. Вот ссылка на вики Flashforge об их корпусе OG, на котором он основан, только в этом есть улучшения, экономящие время и пластик, а также улучшенные функции: https://wiki.flashforge.com/en/knowledge_corner/printer-mod-and-diy

А вот видео Flashforge о том, как установить корпус своими руками. Это очень помогает с пониманием того, что можно применить к моим ремиксам:

НОВИНКА с 15 февраля 2025 г.: новая версия бокового держателя катушки с низкой посадкой для AD5M:

https://www.printables.com/model/1193462-flashforge-adventurer-5m-ad5m-improved-side-mount

ВНИМАНИЕ: со 2 февраля 2025 года я переработал часть крепления датчика — расширил ее на 2 мм. Не знаю, как я допустил такую ​​ошибку, но сейчас она исправлена. Номер версии этой части стал 2.1.1, и я также увеличил номер версии листинга до 2.1.1. Если вы загрузили это до 2 февраля 2025 г. и у вас возникли проблемы с тем, что все было слишком туго и неправильно, единственная часть, которую вам нужно перепечатать, — это часть крепления датчика. Извините за проблему.

Речь идет об обновлении корпуса своими руками.

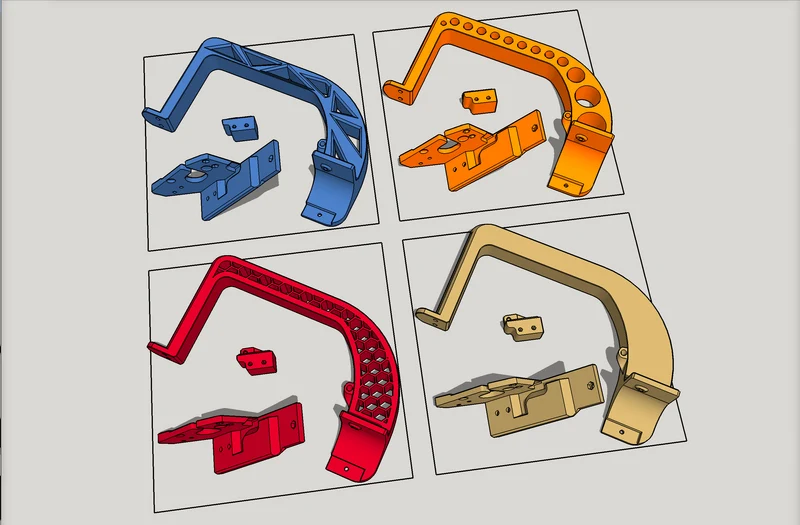

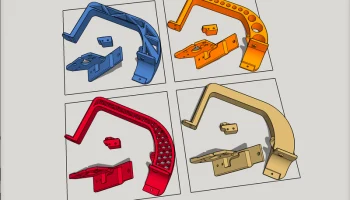

В дополнение к различным улучшениям (см. ниже) я предлагаю четыре косметические обработки держателя катушки, три из которых новые:

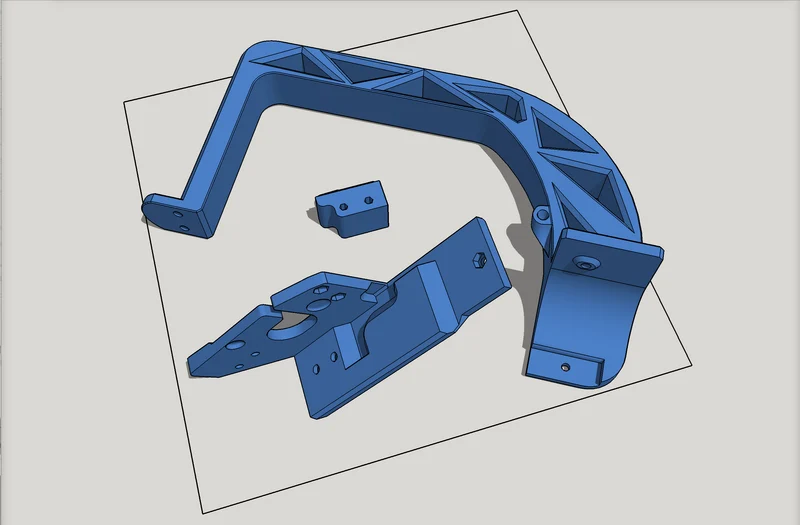

OG (оригинал) — НАЖМИТЕ ЗДЕСЬ

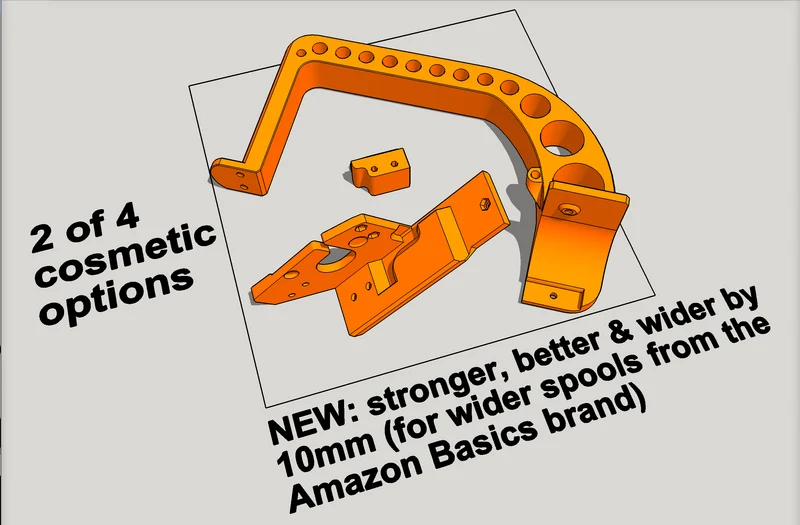

Круги — ЭТО ОБЪЯВЛЕНИЕ

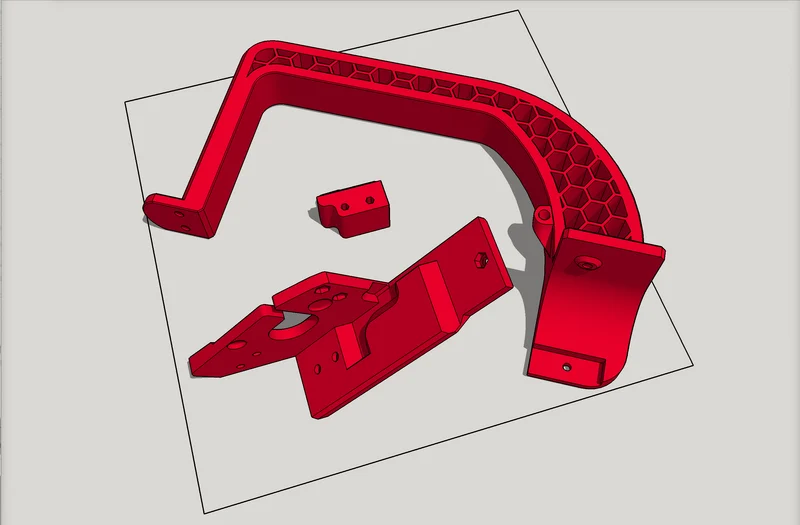

Шестиугольники — НАЖМИТЕ ЗДЕСЬ

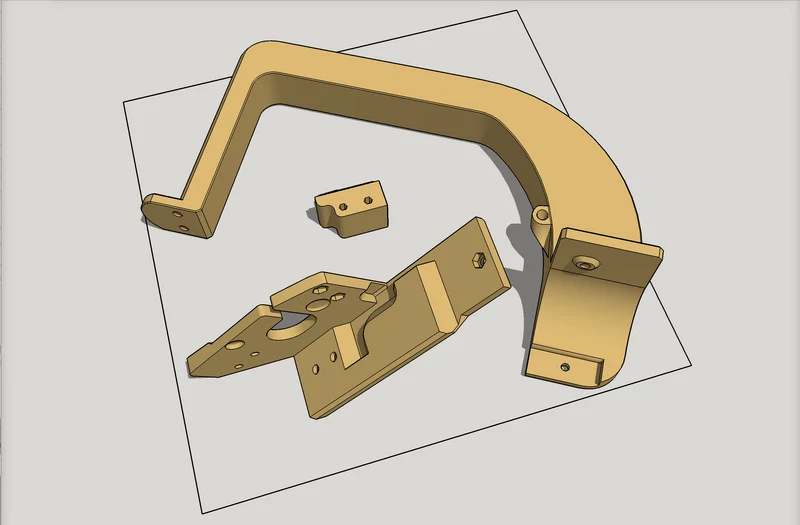

Твердый — НАЖМИТЕ ЗДЕСЬ

УЛУЧШЕНИЯ

Эта версия усовершенствована по сравнению с моим популярным предыдущим ремиксом: теперь боковой держатель катушки крепится двумя винтами вместо одного, для дополнительной жесткости и упрощения использования.

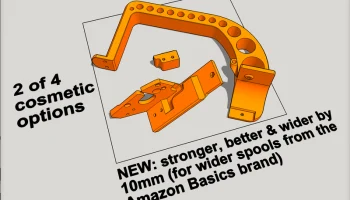

Этот новый держатель катушек может принимать катушки шириной до 10 мм для поддержки катушек марки Amazon Basics, как указано в диалоге с производителем, использующим эту марку.

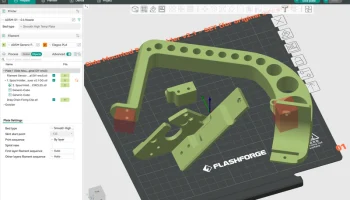

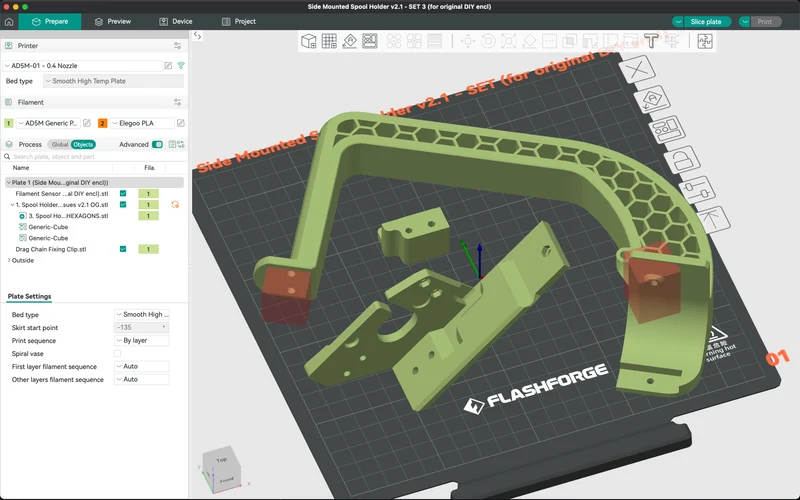

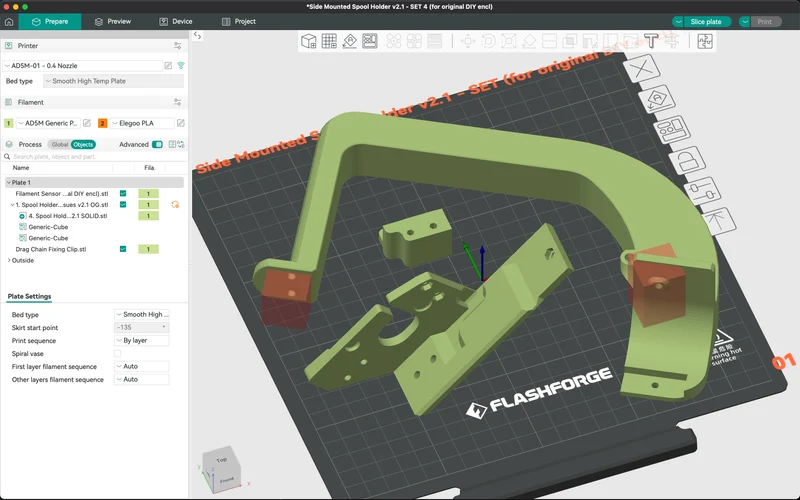

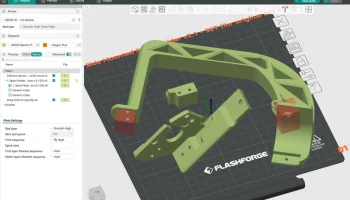

Плюс ориентация печати
