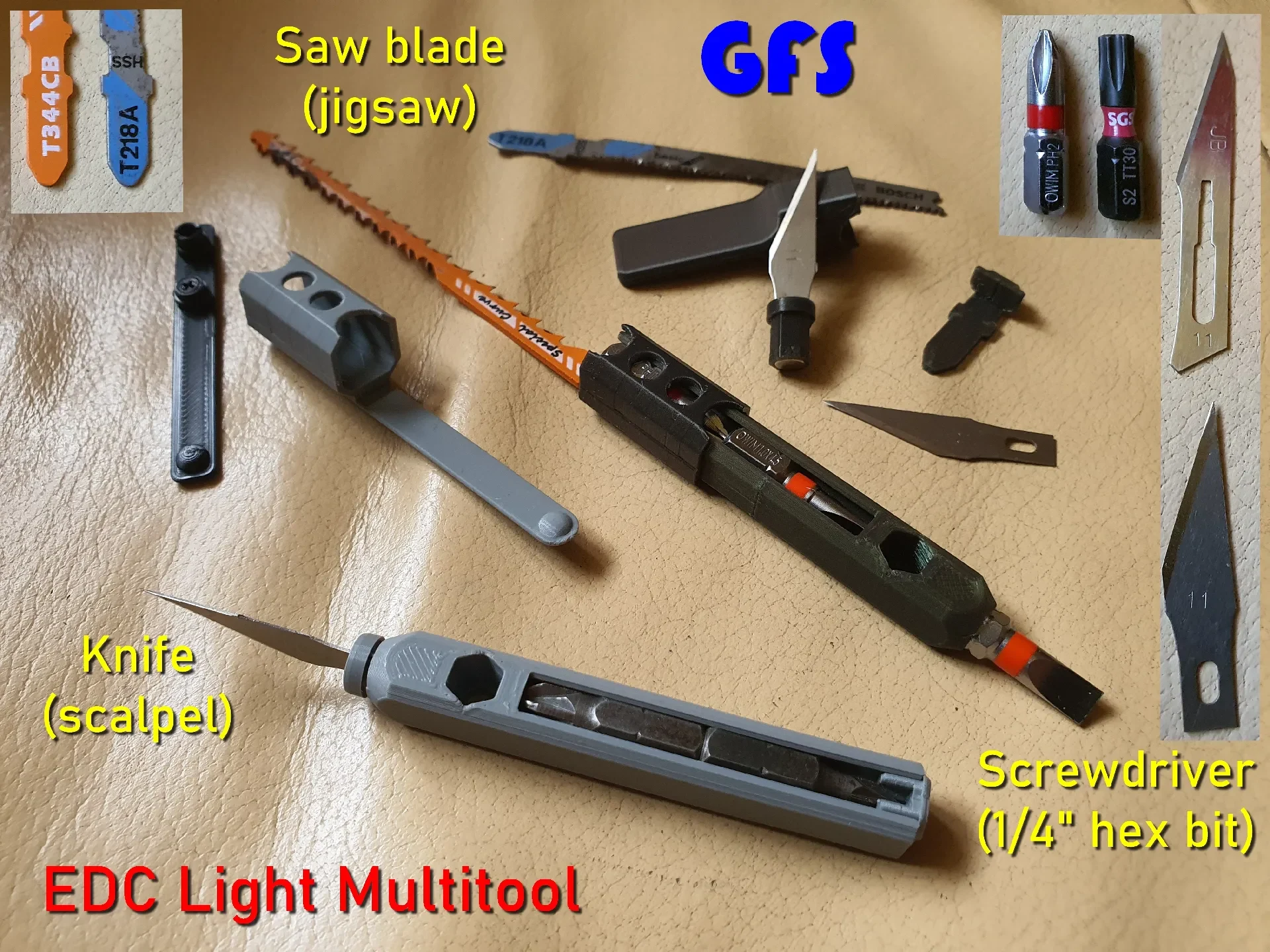

Легкий многофункциональный инструмент EDC; отвертка (шест...

Мультитул — суперлегкий, универсальный.

Несмотря на небольшой размер и небольшой вес, инструмент откручивает очень большие шурупы. Прочная конструкция устойчива к скручиванию и поломке. Это не маленькая отвертка для бит диаметром 4 мм или 1/8 дюйма. Это не были лабораторные испытания, но мой опыт показал это.

Свойства:

Размеры основного корпуса 10х10 мм, длина 70 мм.

Максимальное уменьшение для шестигранной насадки 1/4 дюйма; 6,35 мм.

Магнитный держатель бит спереди и под углом 90 градусов для шестигранных бит 1/4 дюйма.

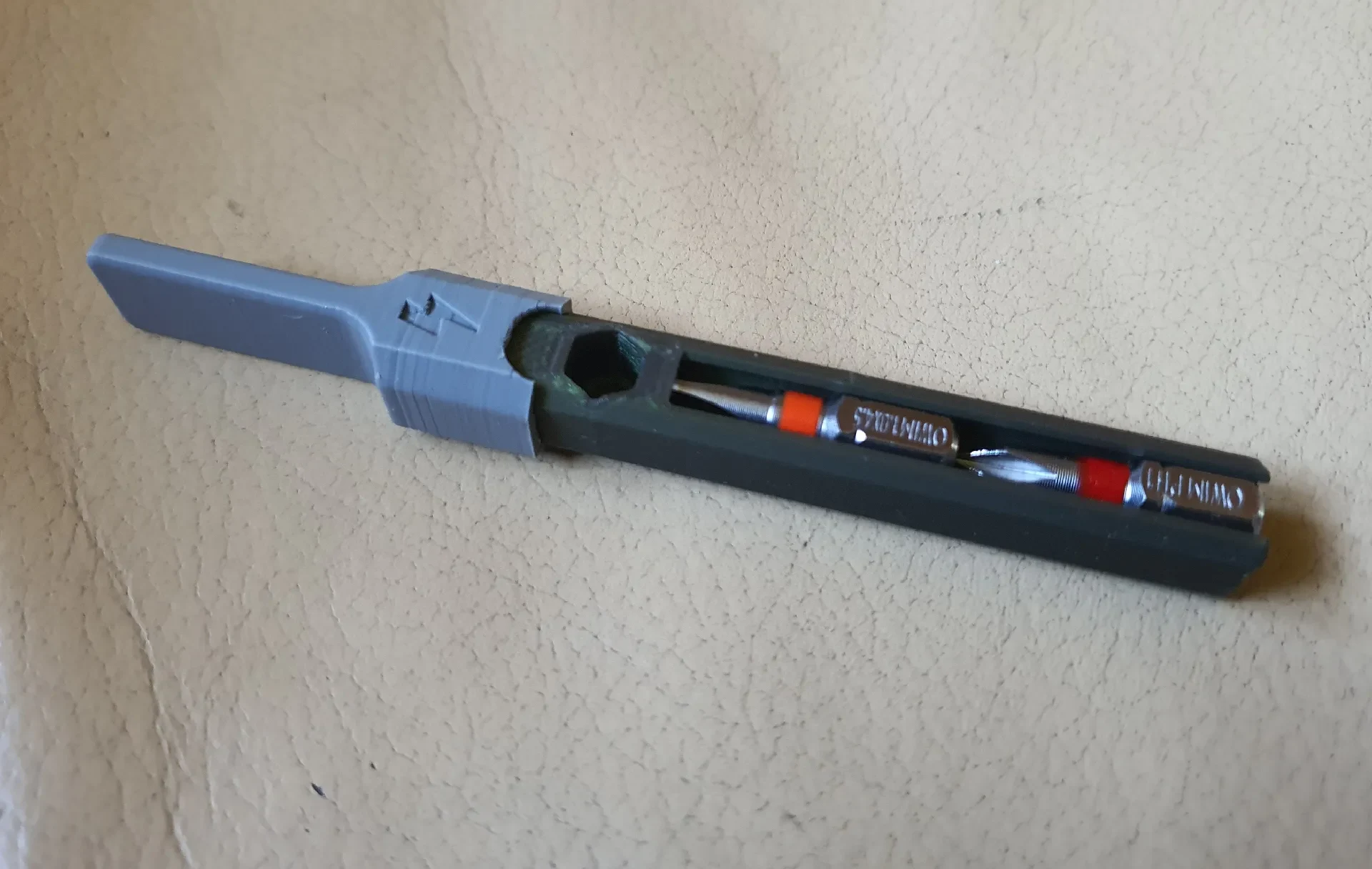

Магнитный магазин на две биты.

Магнитный держатель для скальпеля №11 с крышкой.

Держатель пилы с Т-образным хвостовиком и защелкой.

Версии:
SD — Отвертка KN — Нож (Скальпель) JS — Полотно для лобзика

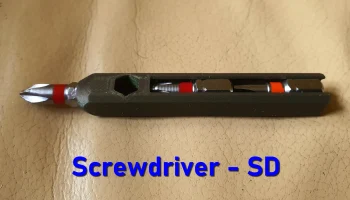

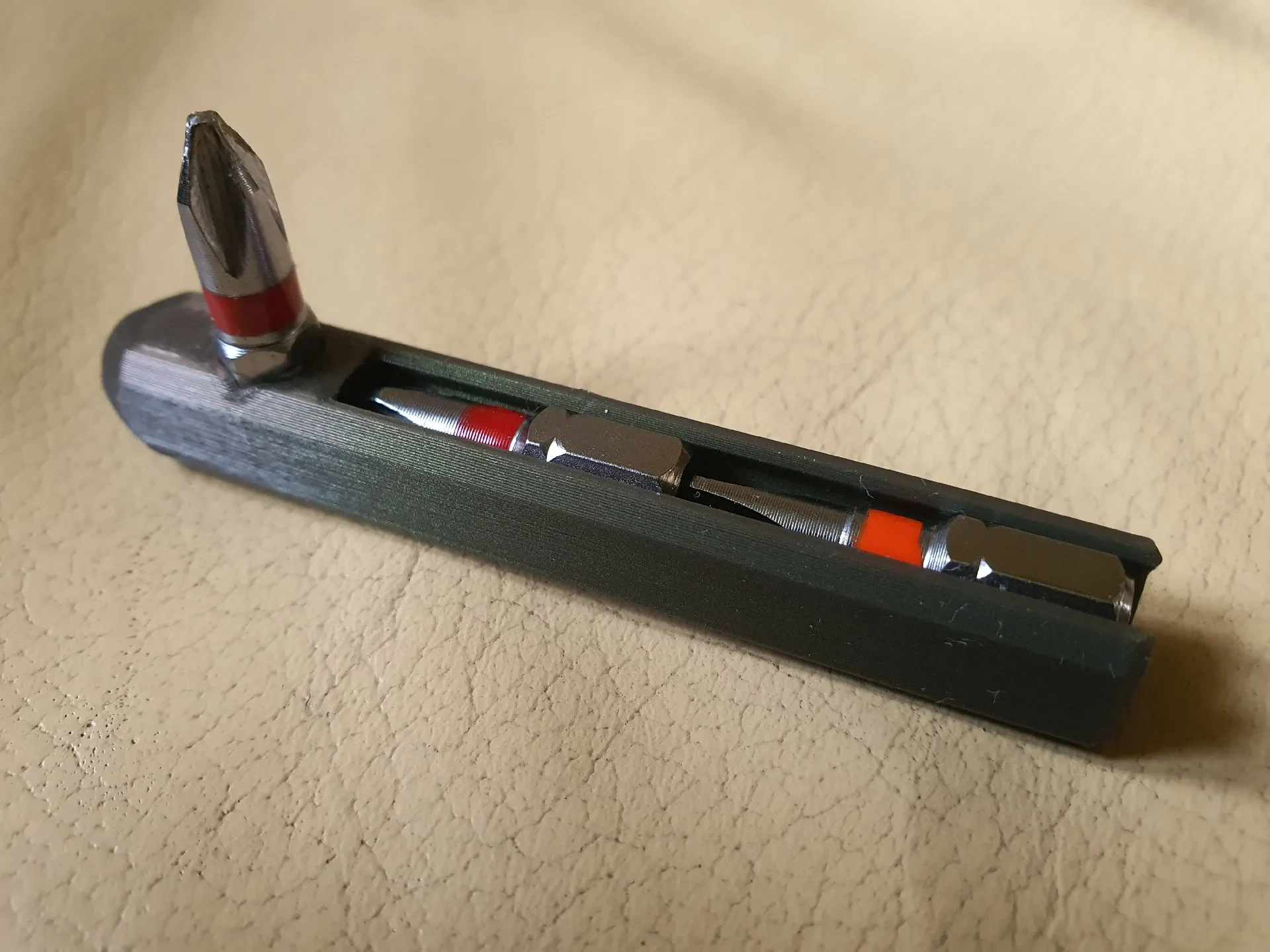

SD — отвертка с магазином на две насадки

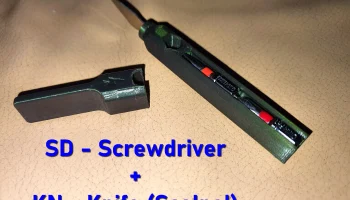

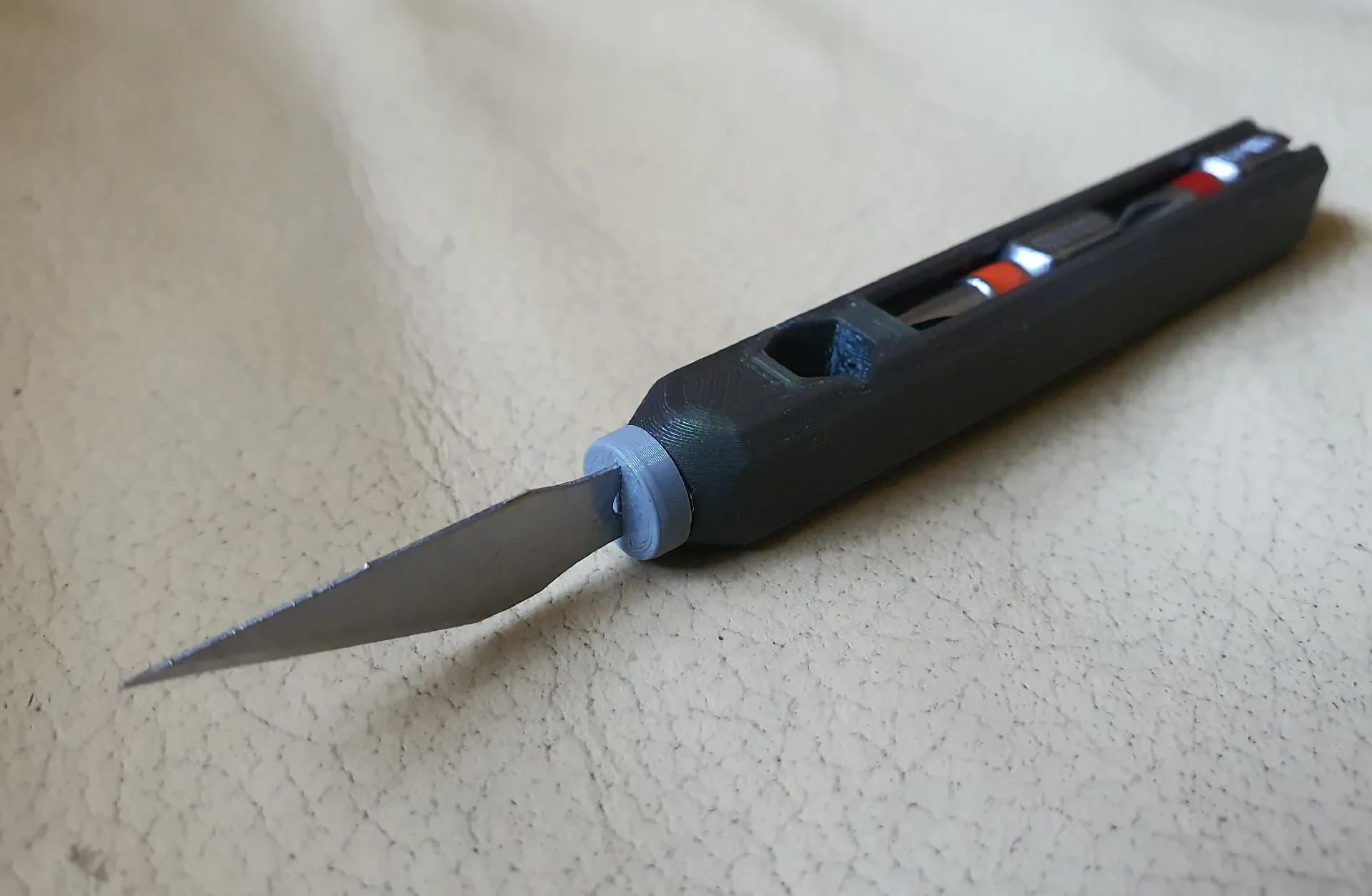

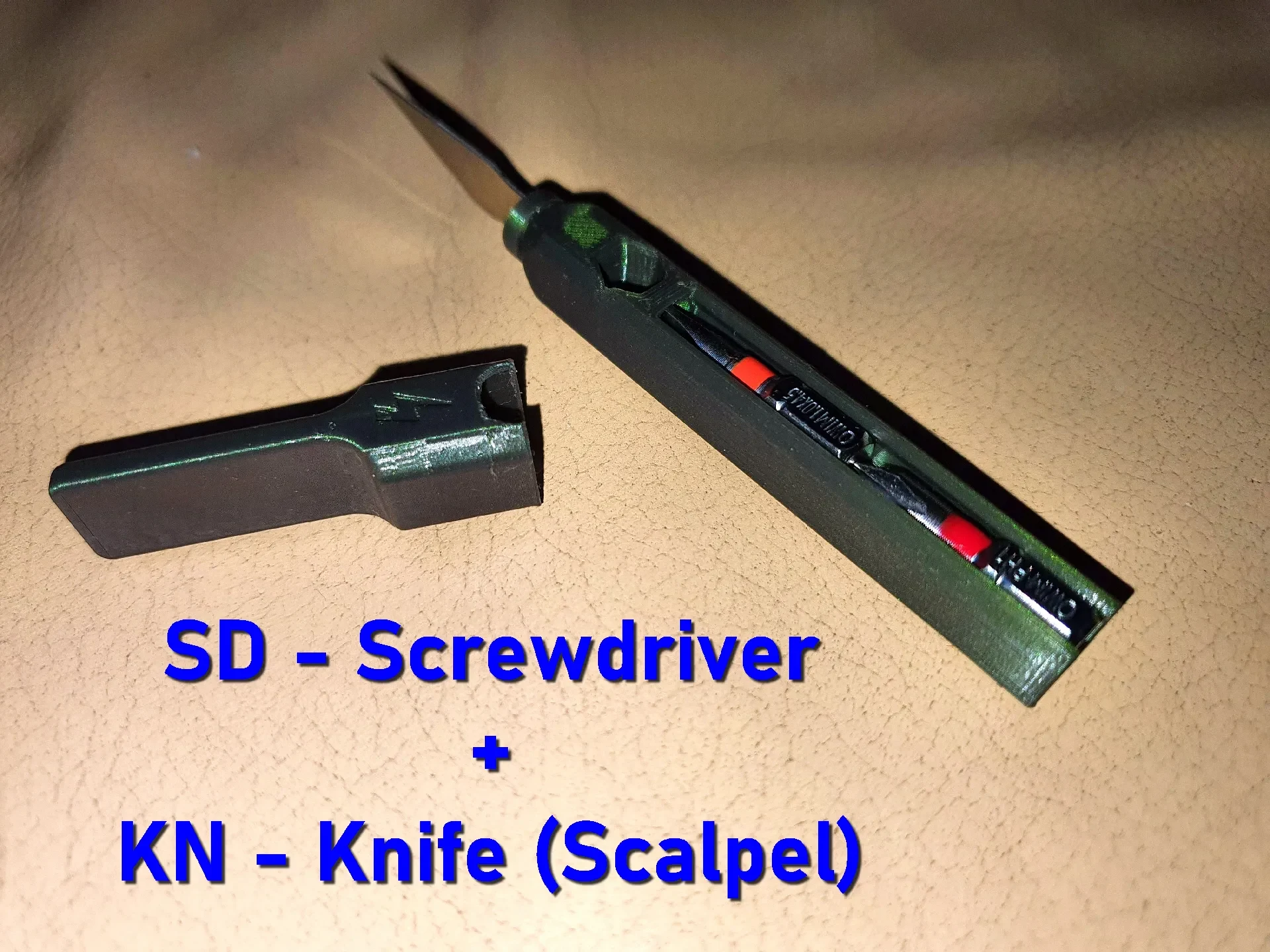

SD+KN — дополнительный держатель скальпеля, защитный колпачок скальпеля

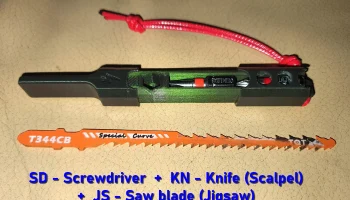

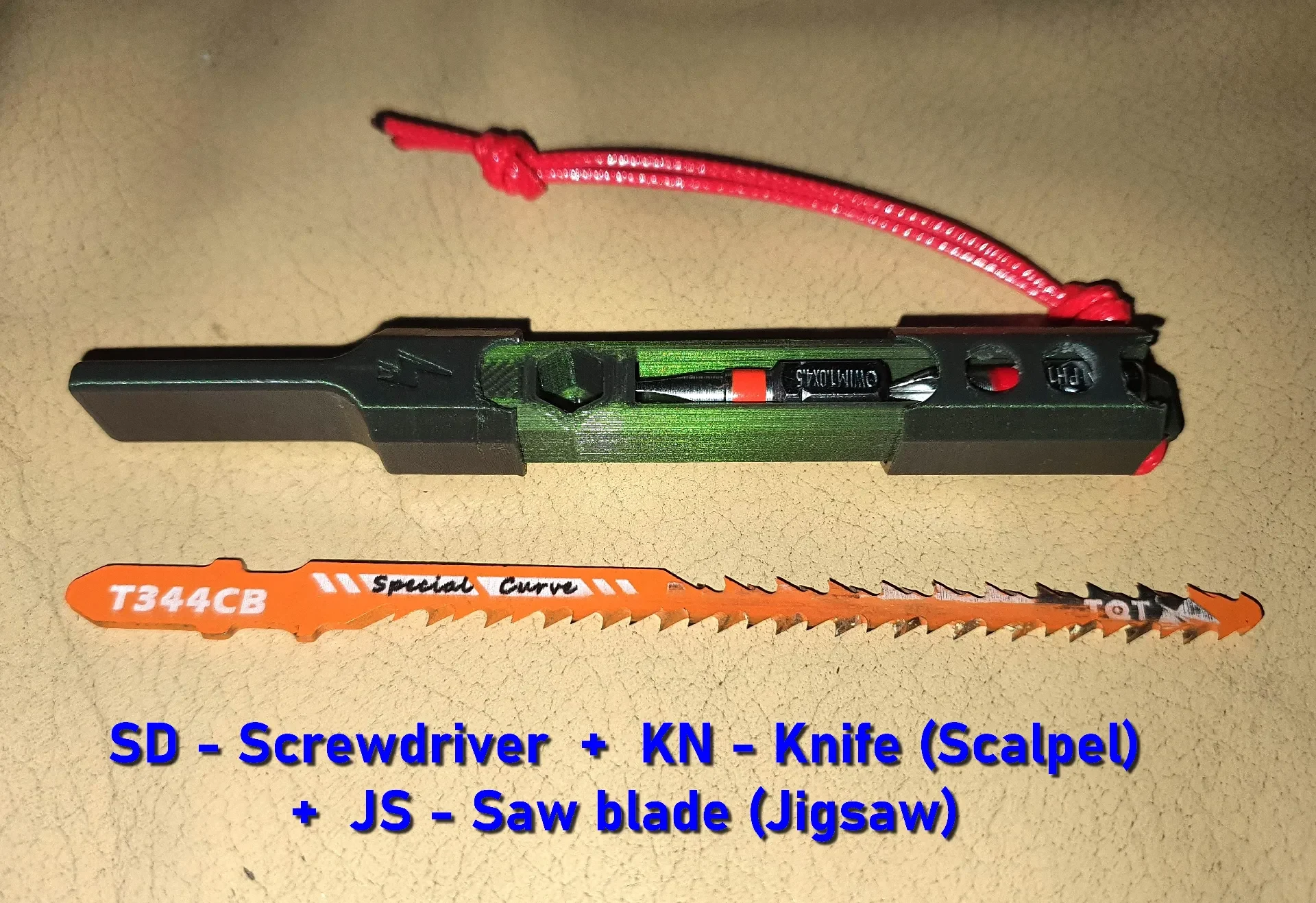

SD+KN+JS — дополнительный держатель лобзика с Т-образным хвостовиком, защелка для фиксации полотна

Части:

Нить PETG, ASA, ABS ace, возможно PLA

Стандартные шестигранные биты 1/4 дюйма (6,35 мм)

Неодимовые магниты 5х2 мм. 3-6 шт. Отверстия диаметром 5,1 мм.

Лезвие канцелярского ножа № 11 — лезвия X-Acto № 11 или другие лезвия для скальпеля для хобби № 11. 11. Заменители: Excel Blades, Olfa и т. д. https://www.xacto.com/knives-blades.html

Лезвие хирургического скальпеля № 11 — Swann-Morton, B. Braun Aesculap, Feather Safety Razor Aspen Surgical и т. д. https://www.swann-morton.com/

Полотно для лобзика, используемое в лобзиках с Т-образным хвостовиком.

Лезвия лобзиков бывают различной толщины. Максимальная толщина составляет 1,6 мм. Более тонкие будут слегка болтаться в ручке.

Дополнительные улучшения:

отверстие для темляка

дополнительное крепление для ремешка на Т-образном хвостовике. Вер. Толщина 1,3 или 1,4 мм.

дополнительный зажим для ремня

дополнительный замок для предотвращения выпадения бит

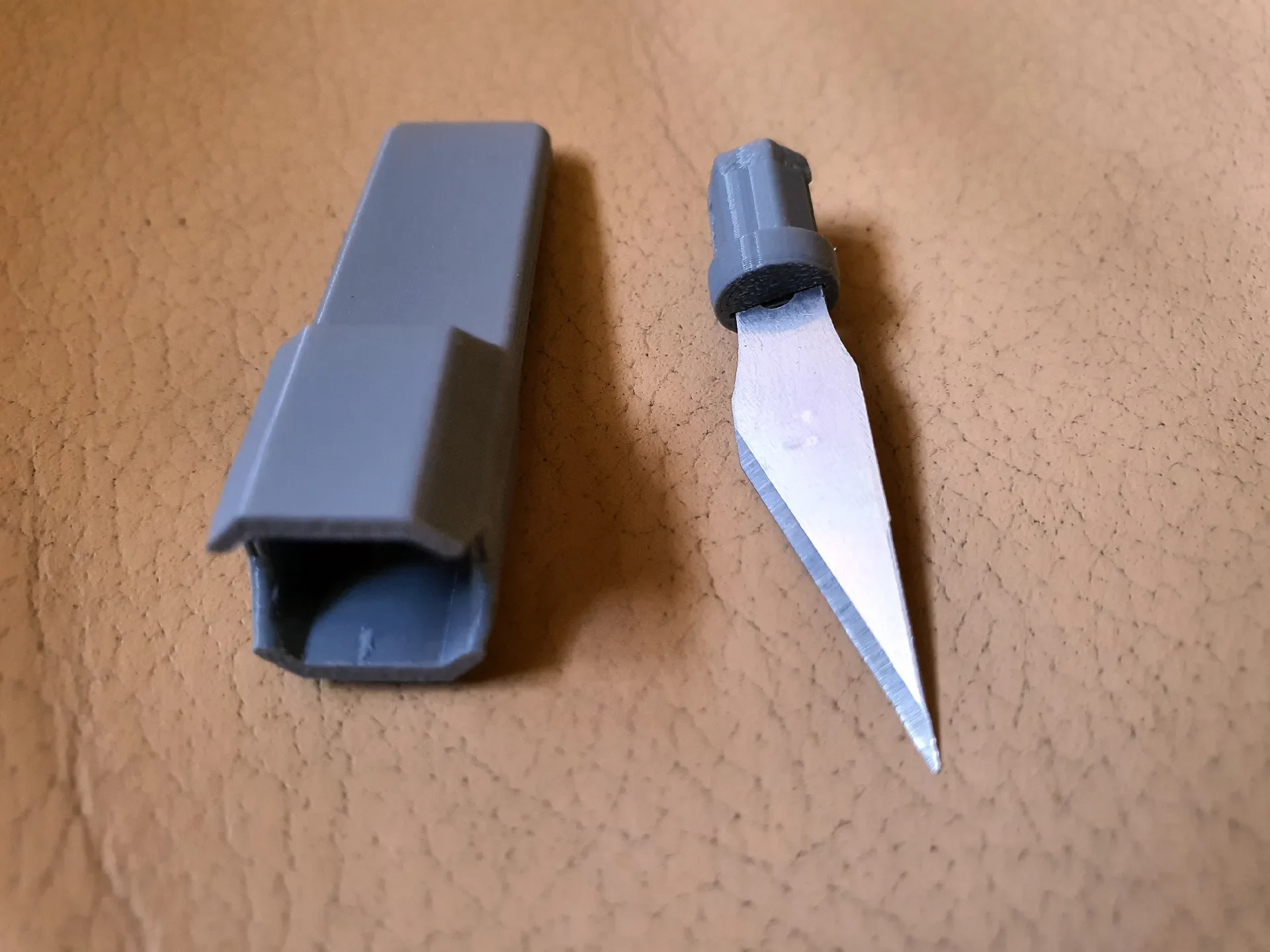

скальпель держат в ножнах во избежание травм; Он должен защелкнуться в крышке

выдвижная защелка с магнитами; o приложить магнит к металлическому предмету

Печать и сборка:

Я рекомендую слой 0,12 мм.

Плотности наполнения достаточно 30-50%.

Распечатайте базовую часть горизонтально

Печать базовой части JS-версии в горизонтальном положении, но с опорами

Ручка скальпеля, чехол скальпеля, защелка лобзика — печатать стоит стоя; стоит использовать поля

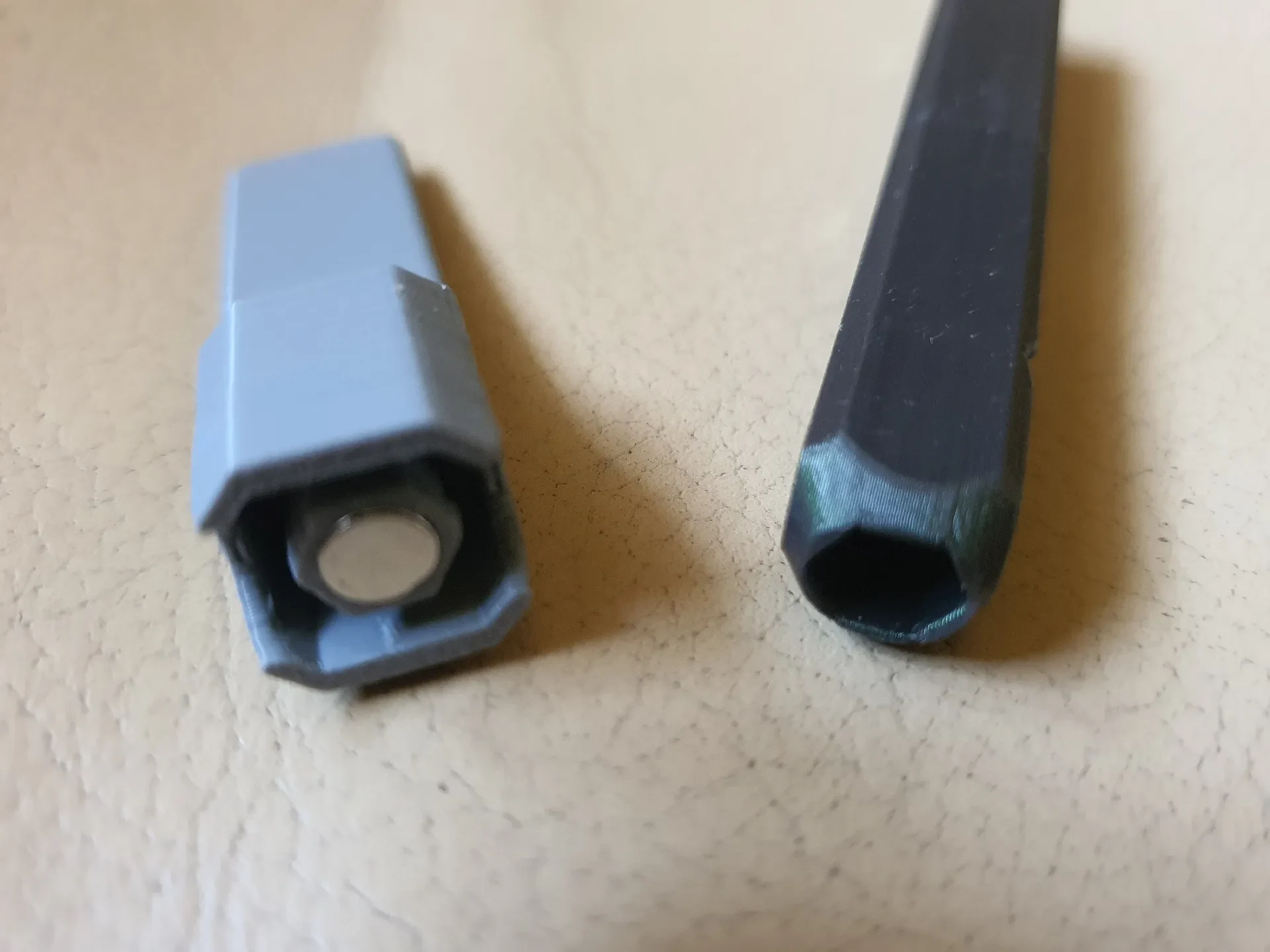

Неодимовые магниты следует впрессовать или при необходимости дополнительно приклеить (Суперклей или B-7000 или на ваш выбор).

Скальпель трудно вставить, его необходимо вводить через сужение. Нажмите плоскогубцами.

Крепление для шнурка с Т-образным хвостовиком. Выберите 1,3 или 1,4 мм.

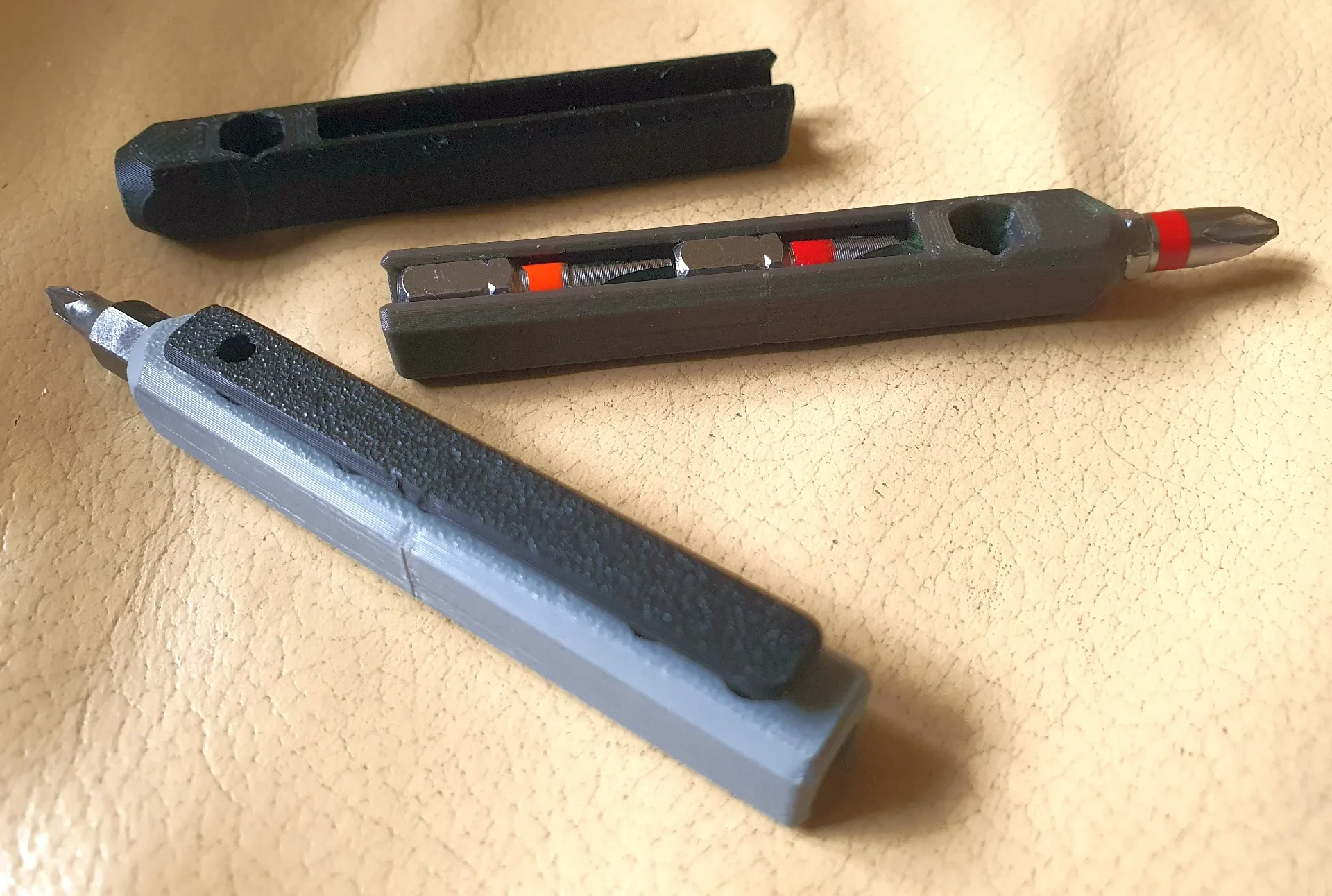

Вы можете выбрать между стандартным, магнитным или карманным зажимом.

Вес:

Основной корпус с 3 магнитами 5,00 г.

Ручка + скальпель №11 + чехол 3,80 гр.

Полотно для лобзика 1,30 гр.

2 бита 1,4 дюйма 8,50 г

ВСЕГО прибл. 19,00 гр

Комментарии и предложения приветствуются.

Постараюсь внести изменения или улучшить дизайн, если кто-то попросит.

Если у вас возникли проблемы с установкой деталей, дайте мне знать в комментариях. Я сделаю версию, которая лучше соответствует нити или отпечатку. Вы всегда можете добавить или вычесть несколько процентов к размерам печати.

Я использовал идею отвертки от Chesus. Эта версия имеет размер 12х12 мм и длину 80 мм.

Я полностью переработал его дизайн, уменьшил размер, добавил новые функции и устранил необходимость прерывать печать для размещения магнитов.
