Я сделал новую версию этого дизайна! Вы можете найти его здесь: https://www.printables.com/model/595168-edc-utility-blade-holder-v2.
Я опубликую здесь список обновлений, которые я внес в этот дизайн. Я получил несколько комментариев и хочу улучшить эту модель.
21.12.22 — Сделано большее отверстие для лезвия (с 0,8 мм до 0,9 мм), первая пара отверстий для винта теперь больше, чтобы лучше подходить к винтам (с 0 1,6 мм до 1,8 мм). Вторая пара отверстий такого же размера, поэтому вы можете затянуть винт.
Введение
Я никогда не увлекался канцелярскими ножами! Даже не знаю почему! Вероятно, из-за размера лезвия или больших и массивных рукояток. Но пару дней назад я использовал один (без ручки, только лезвие) и он дал мне ощущение точного и чистого выполнения той задачи, которую я выполнял в тот момент.
Дизайн
Отсюда… не теряя ни секунды, я смоделировал небольшой простой держатель лезвия. Это была любовь с первой попытки! Я сделал несколько итераций и пришел к окончательному результату: я использую два маленьких винта, чтобы закрепить лезвие внутри держателя, потому что, по моему мнению, делать что-то из пластика, напечатанного на 3D-принтере, не очень безопасно для удержания такого рода инструмента.

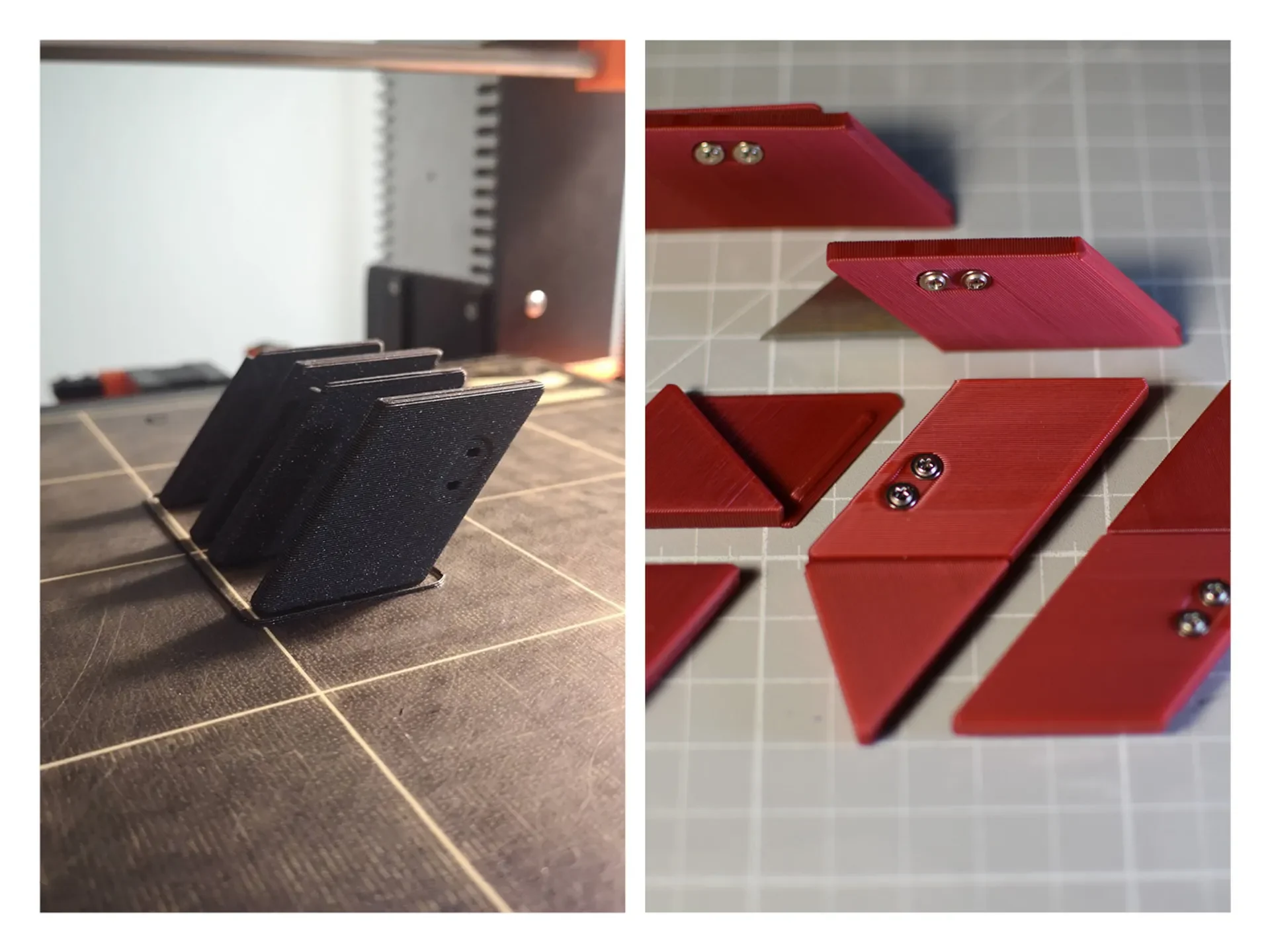

Одна из основных идей заключалась в том, чтобы использовать слои, напечатанные на 3D-принтере, в правильной ориентации, чтобы лезвие не сломало/разделило слои на части.
Еще одним важным моментом было наличие чехла, который защитил бы мои и чужие руки от нежелательных порезов! Он застегивается на защелки, поэтому вы не потеряете его при транспортировке.
Настройки печати
Один держатель канцелярского ножа с крышкой печатается всего за 27 минут, если вы используете настройки печати Prusa 0,35 LH.
Для этого принта не нужны поддержка и поля!
На мой взгляд, установка печати 0,35 LH идеальна, потому что у вас будет немного больше сцепления с лезвием при более высоких слоях, что позволит избежать любого соскальзывания руки.
Дополнительный материал
Вам понадобятся два маленьких винта.
Я использую винты M2 x 5 мм с большой головкой и диаметром головки 4,5 мм.
И, очевидно, стандартный универсальный нож :D
Сборка

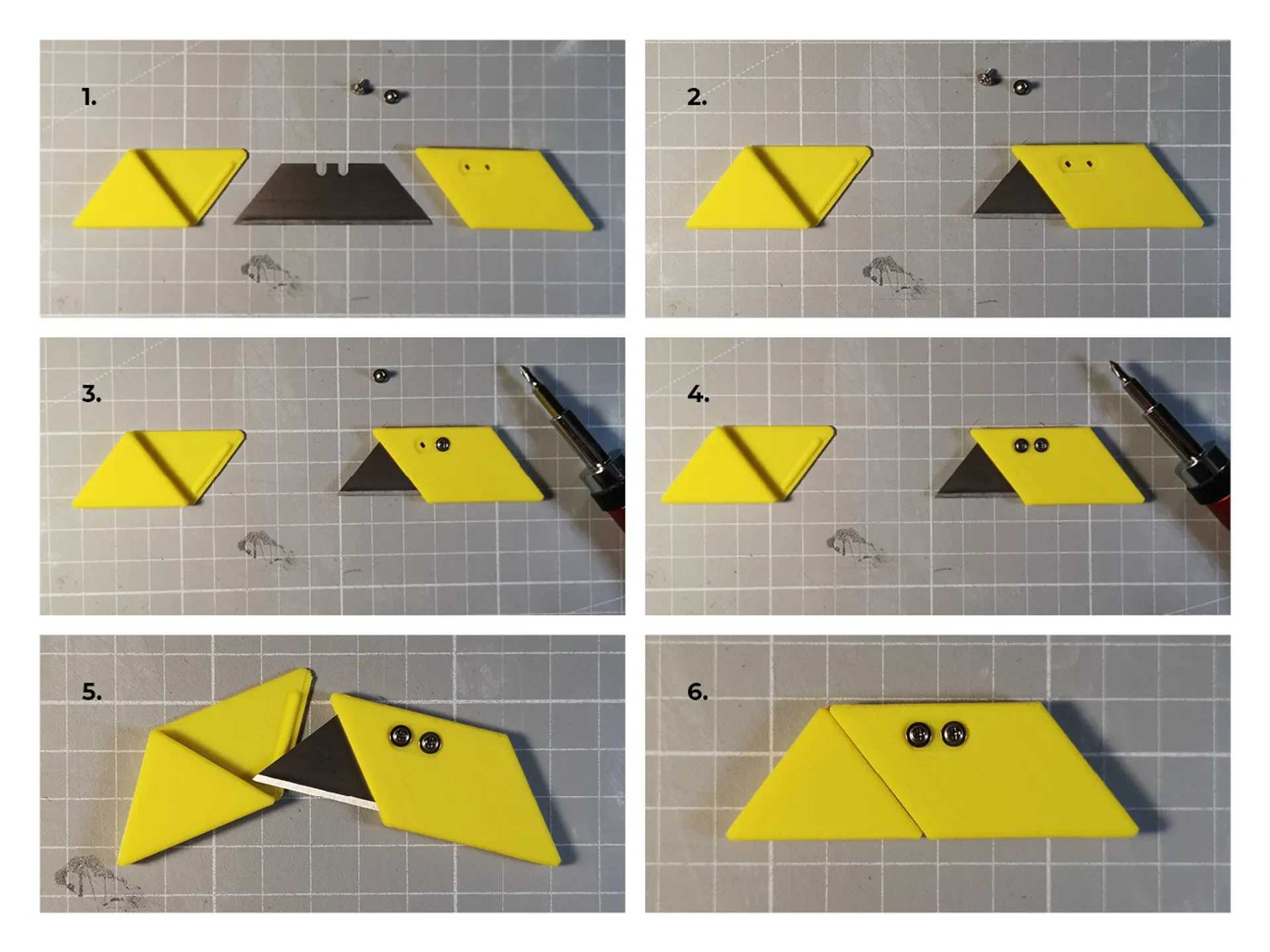

Вся сборка довольно проста. Используйте загруженное мной изображение, которое шаг за шагом иллюстрирует, как все собрать воедино.
Если вам нужна более подробная информация, вы также можете посмотреть видео, которое я также загружаю здесь.
Внимание
Я настоятельно рекомендую использовать этот инструмент с осторожностью! И не забудьте выбросить использованные лезвия, завернув их в лист бумаги и написав на нем «ВНИМАНИЕ, ЛЕЗВИЯ!», позаботимся о здоровье работников!
По всем вопросам смело пишите мне в Д��рект или оставляйте комментарии на странице печати! Я буду рад ответить на все ваши вопросы и внести некоторые изменения, если вы хотите!
Приятной печати и помните… «Жизнь — это прототип»
