Настраиваемый настольный органайзер/подносы......

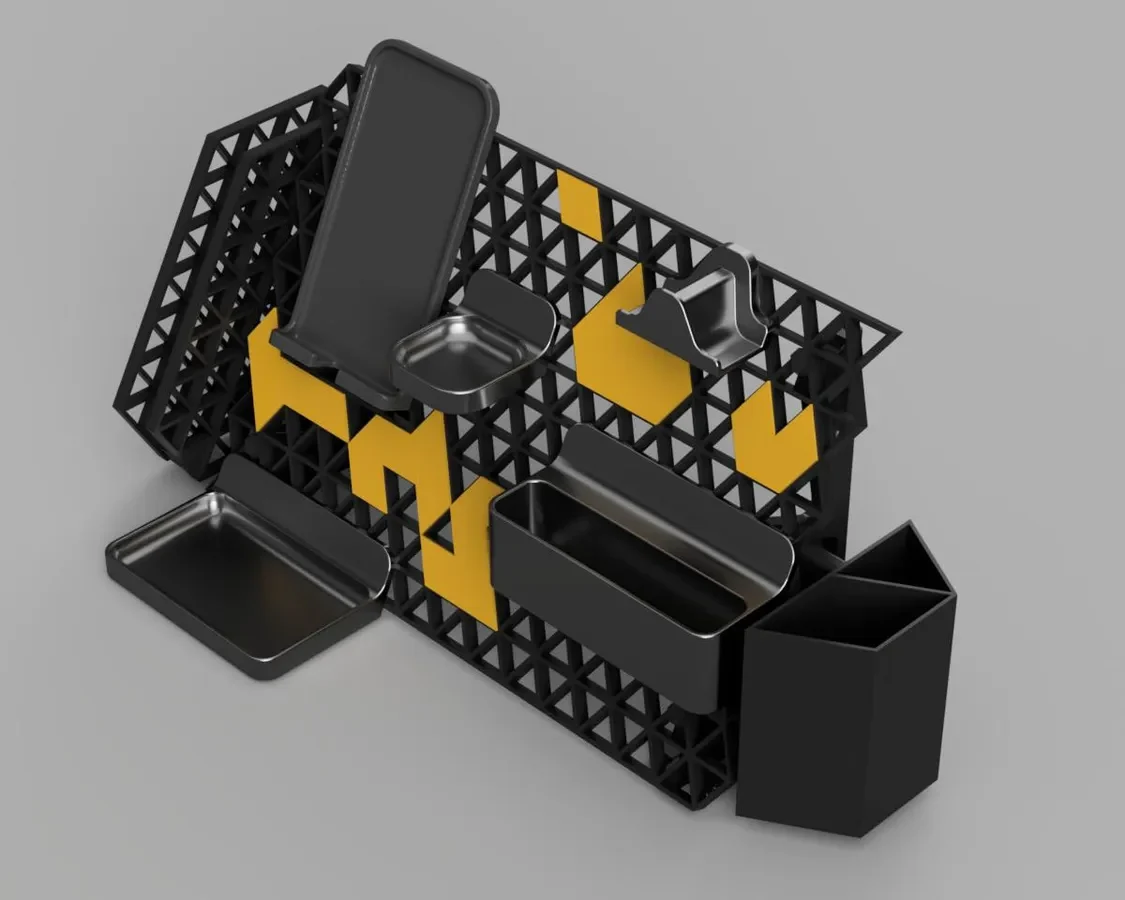

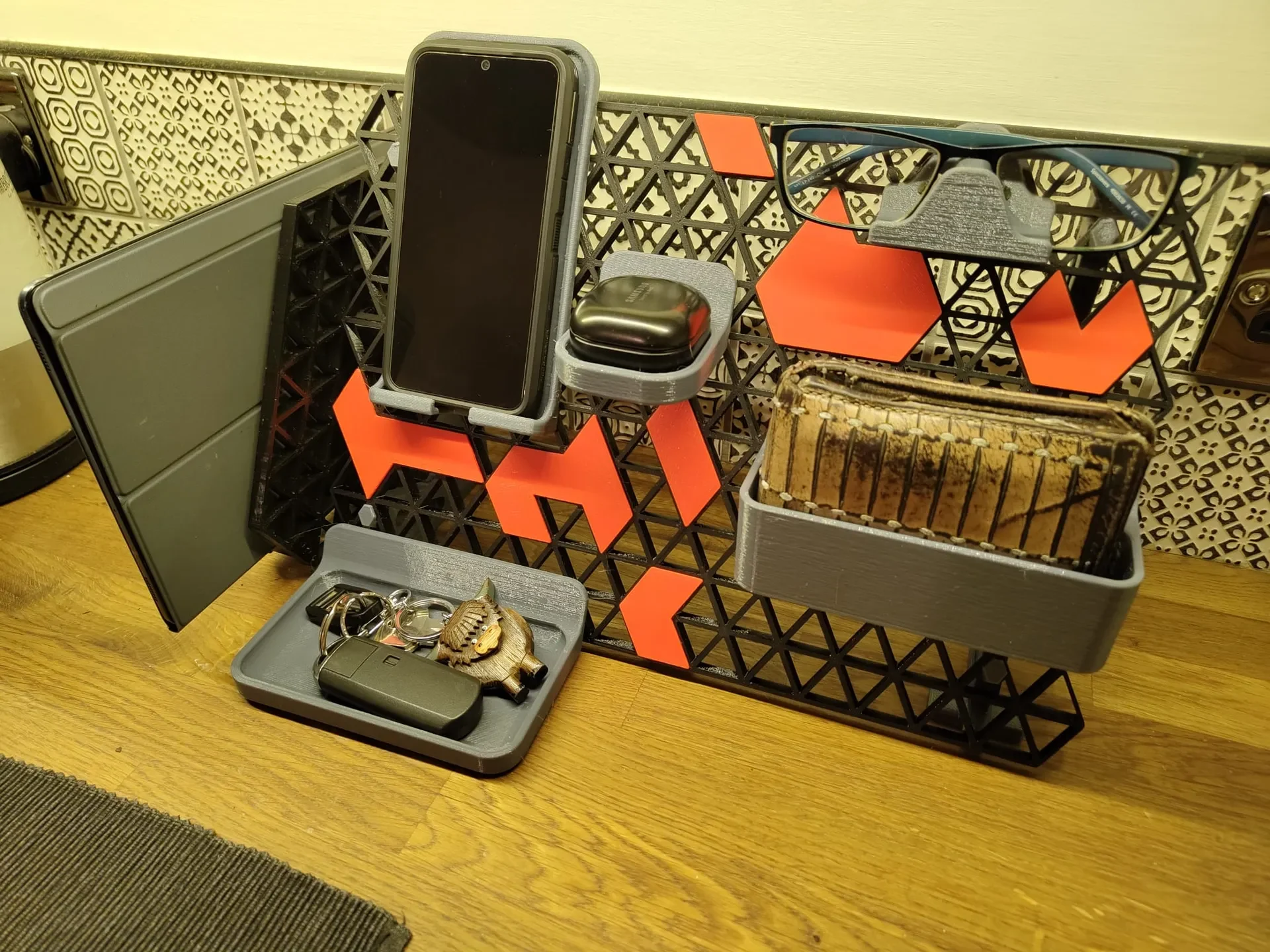

Это настраиваемый органайзер для повседневных вещей, таких как телефон, наушники, ключи, кошелек, письма, планшет и т. д.

Я разработал это для конкурса «Собери все лотки», так как это показалось мне хорошим практическим проектом.

Проблема с созданием хотя бы универсального дизайна лотка заключается в том, что сложно создать такой, который подойдет всем. Учитывая разные размеры телефонов, наушников, кошельков, ключей и других предметов, нелегко иметь единый дизайн.

А что произойдет, если вы купите новые наушники или телефон? Распечатать весь лоток еще раз? Эта конструкция потребует от вас только замены одного элемента, если это необходимо, и оставить остальную часть нетронутой.

Дизайн вдохновлен обычными настенными решениями для хранения вещей из перфорированной доски, а также чрезвычайно популярной сотовой стеной для хранения вещей, большой поклонник которой я.

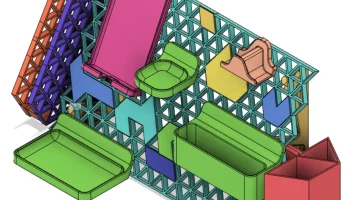

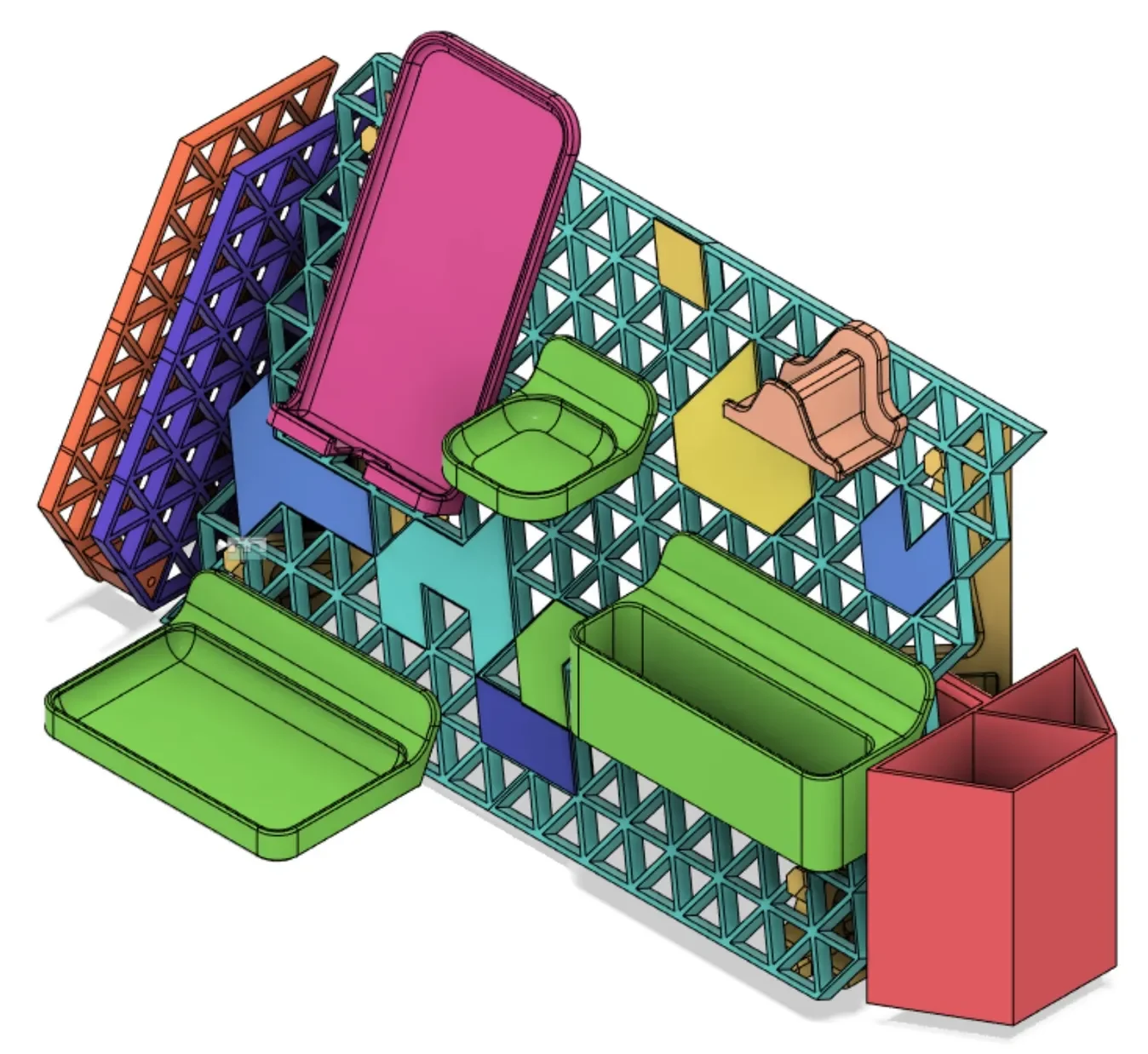

На данный момент существует не так уж и много различных вложений. Однако я включил параметрические модели, поэтому можно легко изменить размеры телефона, держателей для наушников и лотков. Поэтому его очень легко настроить в соответствии с вашими конкретными элементами/требованиями.

Моя первоначальная установка также не очень экономна по пространству, так как там довольно много пустого пространства. Это оставляет место для будущих дополнений, когда это необходимо.

Сборка половинного размера также будет работать очень хорошо, если пространство ограничено.

Файлы

СТЛ:

Я включил stl-файлы каждой детали — используйте их для печати частей, которые вам не нужно менять, например сеток и подставок.

Параметрические модели:

Скорее всего, у вас нет такого же телефона, чехла, наушников и кошелька, как у меня. Чтобы помочь в этом, я включил некоторые ключевые файлы Fusion 360, чтобы вы могли легко регулировать размеры компонентов, просто редактируя параметры в Fusion 360.

ШАГ:

Файлы шагов всех частей также включены для облегчения редактирования.

Дополнительные детали

Вам понадобятся винты M4 — в основном длиной 8 мм и некоторые длиной 16 мм.

(В настоящее время не существует хитроумной сборки с защелкиванием на месте — на данный момент все делается с помощью винтов.)

Распечатать детали

Принтер б/у — Prusa i3 MK3S+

Материал — PLA и PETG работают хорошо. Для улучшения эстетики очень хорошо подойдет нить PA-CF.

Размер сопла — 0,4 или 0,6 мм оба подходят. Я напечатал боковые сетки с помощью сопла диаметром 0,8 мм, и в итоге получилось немного грубо.

Толщина слоя — 0,2 мм или меньше — лучше всего с эстетической точки зрения, но функционально это не имеет особого значения.

Поддержка — поддержка не требуется

Скорость — держите ее на низком уровне, если хотите, чтобы деталь выглядела красиво — я использовал 40-60 мм/с.

Заполнение — 20% достаточно.

Периметры — я рекомендую минимум 3 периметра стены.

Печать сеток

При печати треугольных сеток я обнаружил, что обработка верхней поверхности была не очень хорошей — были некоторые зазоры и шероховатые поверхности.

Есть 2 способа улучшить это:

Если ваш первый слой печатается хорошо, используйте ег�� в качестве видимой поверхности.
Включите «Глажение» в настройках, чтобы сгладить верхнюю поверхность. Я использовал расход 20% и интервал 0,2 мм — у меня это сработало, но не совсем идеально. Если вы раньше не использовали глажение, то стоит сначала попробовать глажение отдельно, чтобы настроить параметры.

Сборка

Вы можете масштабировать органайзер по своему усмо��рению, печатая больше или меньше ячеек и подставок.

База

Компоненты стандартной сборки

Чтобы распечатать:

Стенд X2
Основная сетка X2
Запирающий зажим X2
Соединительные пластины — передние V1-3 по 1 шт.
Соединительные пластины — задние V1-3 по 1 шт.

Дополнительные части:

Винты M4 8 мм X14

Шаг 1

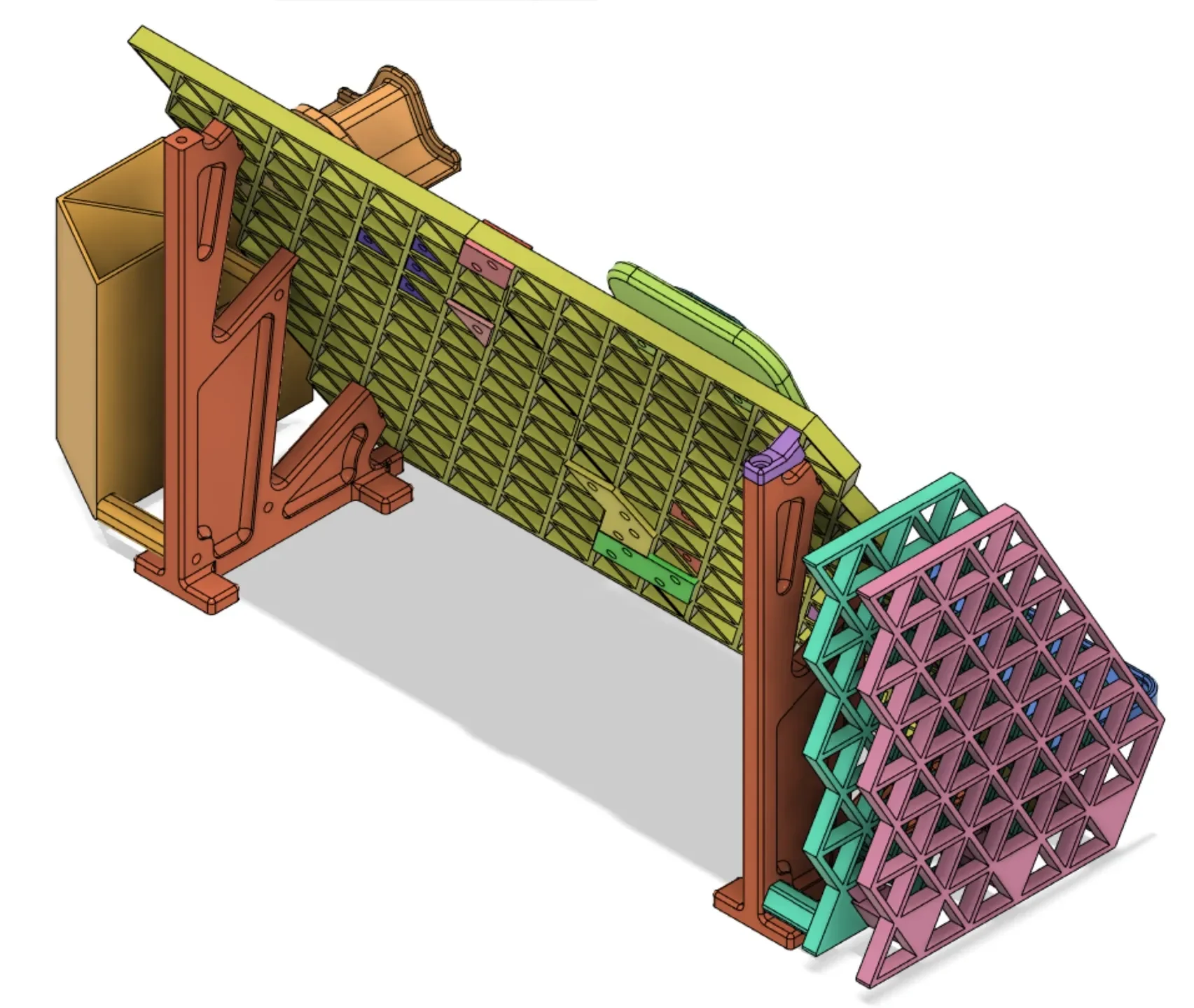

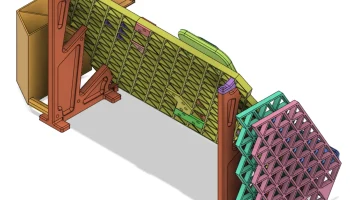

Сначала соедините сетки вместе с помощью стопорных пластин. Я использовал 3 из них с большим количеством винтов, чтобы обеспечить надежное соединение и уменьшить изгиб. Их точное положение не имеет решающего значения, но одно должно быть где-то вверху, а другое внизу. Вам также, вероятно, придется перемещать их при попытке разместить другие компоненты.

Шаг 2

Установите подставки в положения, показанные ниже. Используйте стопорные зажимы и винты M4 диаметром 16 мм, чтобы закрепить подставки на месте.

Шаг 3

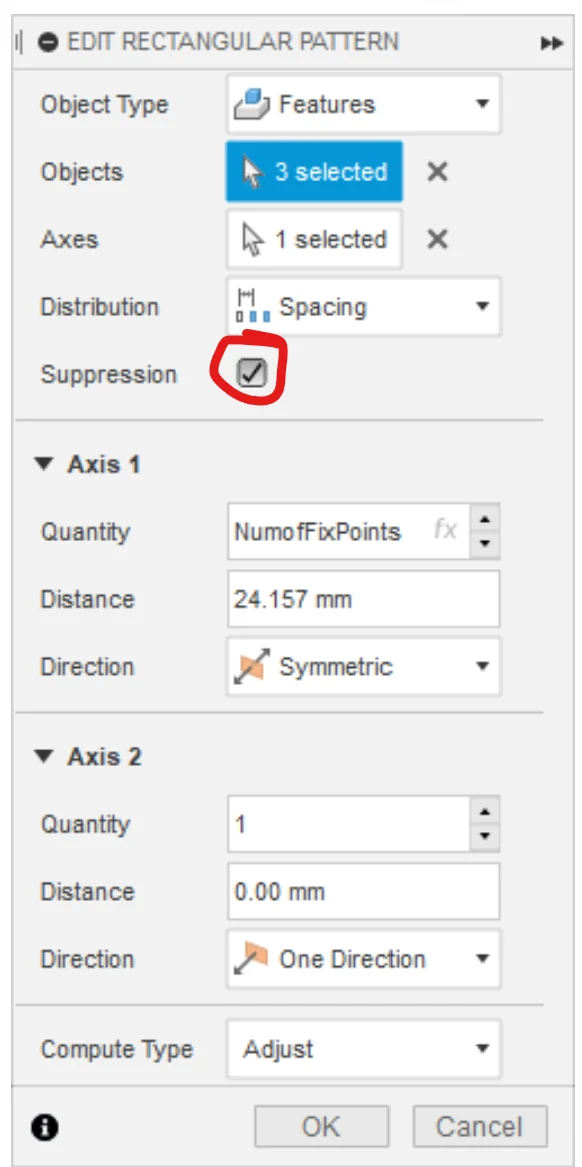

Чтобы масштабировать держатель телефона, держатель для наушников или лотки, загрузите файлы Fusion 360 и откройте их в Fusion.

В меню «Изменить» выберите «Изменить параметры».

В т
