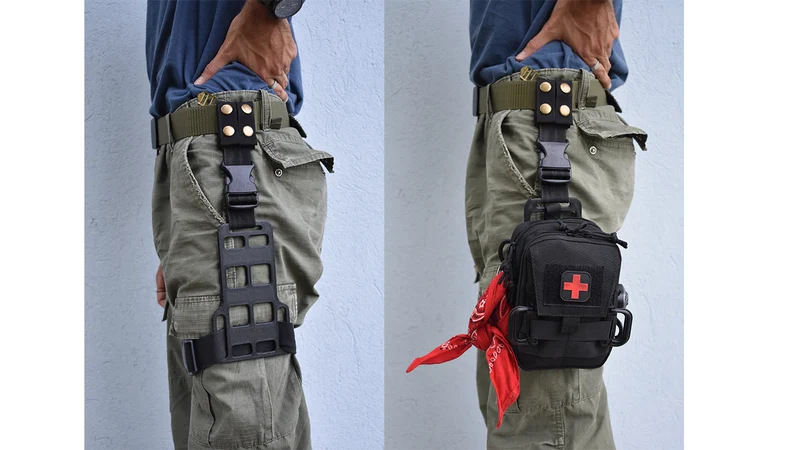

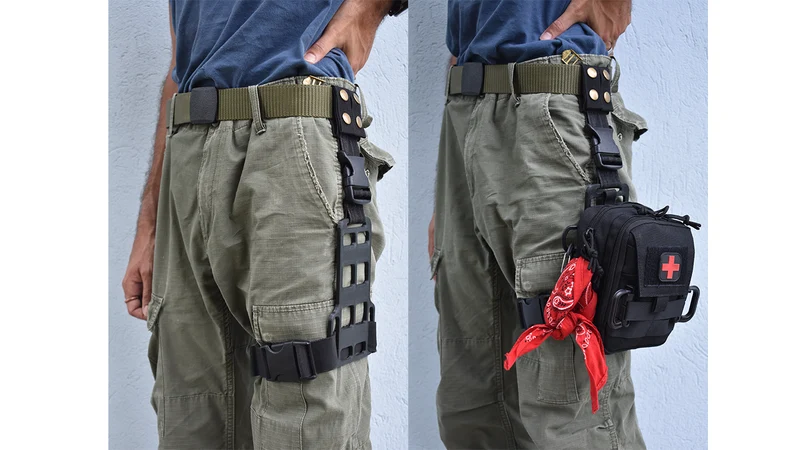

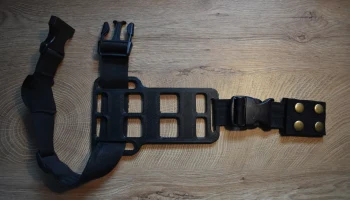

Молле пластина с откидной ножкой

Откидная пластина для любой молле-сумки с двумя вертикальными лямками и до трех горизонтальных перекладин (не знаю, есть ли технические названия для молле-компонентов, извините).

Почему?

Я ношу с собой сумку для ног как часть своего EDC уже много лет. Там всегда есть аптечка и кое-какие инструменты, на всякий случай. за эти годы он пригодился много раз, но ситуация выходила из-под контроля, поскольку моя сумка становилась все больше и больше, поэтому некоторое время назад я решил, что мне нужно ее уменьшить. После поиска вариантов в Интернете я понял, что все готовые чехлы для откидных ножек были слишком большими для моих нужд, поэтому единственным другим вариантом была сумка-молле и пластина для откидных ножек, но пластины для откидных ножек были либо слишком большими, либо слишком дорогими для меня. Итак, мы имеем недорогую молл-плату с откидными ножками, которую легко распечатать и сшить, и которая подойдет для всех ваших молл-потребностей.

Что вам понадобится:
3D печатная тарелка

Для верхней сборки:

Некоторые лямки шириной 38 мм (1,5 дюйма).
1 быстросъемная пряжка 38 мм (1,5 дюйма)
Немного лямки шириной 25 мм (1 дюйм).
Некоторые пуговицы застегиваются или пришиваются липучки.

Д��я нижней сборки (если делаете вы, то я не делал):

Некоторые лямки шириной 38 мм (1,5 дюйма).
1 быстросъемная пряжка 38 мм (1,5 дюйма)
1 регулятор длины ремешка 38 мм (1,5 дюйма) (не знаю, как он называется, извините)
Эластичная лента шириной 38 мм (1,5 дюйма) (дополнительно).
Печать

Деталь едва помещается на платформе моего Prusa Mini, поэтому она подойдет для большинства принтеров. Я напечатал свой из PETG слоем 0,2 мм. Для прочности рекомендуется большое количество периметров и процент заполнения (точно не помню, но думаю, что я использовал 10 периметров и 75% заполнения). Он должен быть распечатан ровно на станине, опоры не требуются.

И пряжки, и регулятор ремня можно напечатать на 3D-принтере, а stls можно найти в Интернете, но я не буду их рекомендовать, так как не экспериментировал с ними.

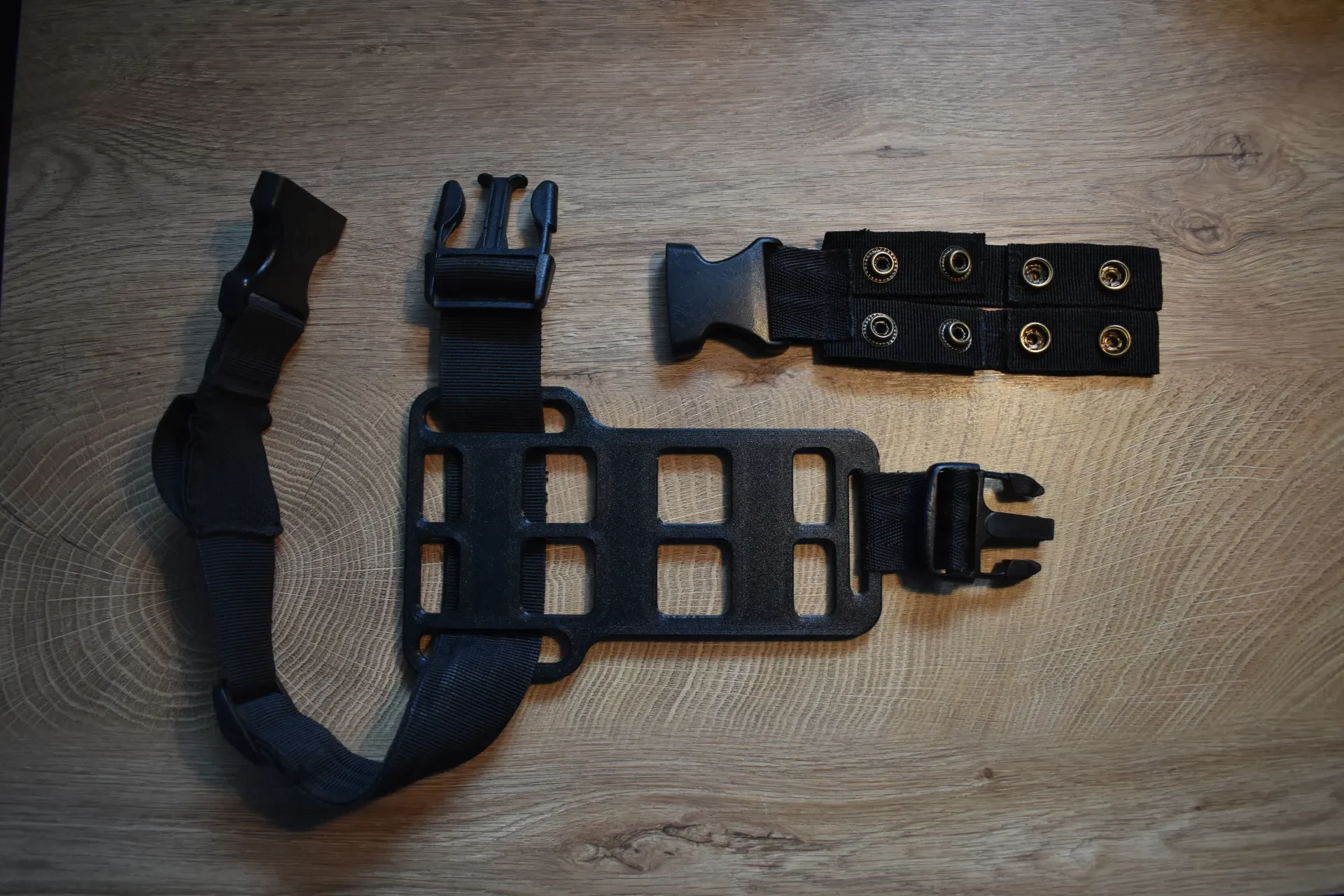

Сборка

Для завершения проекта потребуются некоторые базовые навыки шитья.

Сборка верхней части:

Прежде всего вам понадобится около 12 см (4,73 дюйма) ленты шириной 38 мм. Проденьте его через верхнюю прорезь напечатанной на 3D-принтере детали и охватываемую часть пряжки, согните на себя и зашейте, как показано на рисунке:

Затем вам нужно будет сделать крепление для ремня. Вам понадобится около 7 см (2,75 дюйма) ленты диаметром 38 мм, чтобы продеть ее через внутреннюю часть пряжки. Определите размер поясной петли, которую вы хотите получить в итоге (у меня 6 см (2,36 дюйма)), утройте его и прибавьте примерно 2 см (0,79 дюйма) (НЕОБЯЗАТЕЛЬНО: добавьте еще в 1 или 2 раза больше размера вашей поясной петли, если вы хотите сложить концы на себя, чтобы ваши поясные петли выглядели немного красивее). Теперь, когда У вас есть эти размеры, отрежьте два куска ленты шириной 25 мм до этого размера. Сложите лямку, как показано на рисунке:

Поместите две петли рядом друг с другом, возьмите лямку шириной 38 мм, проденьте ее через внутреннюю часть пряжки, сложите пополам и зажмите концы нижней части двух петель для ремня, удерживая центральную линию ленты на одной линии с пространством между двумя петлями для ремня. Сшейте, как показано на рисунке:

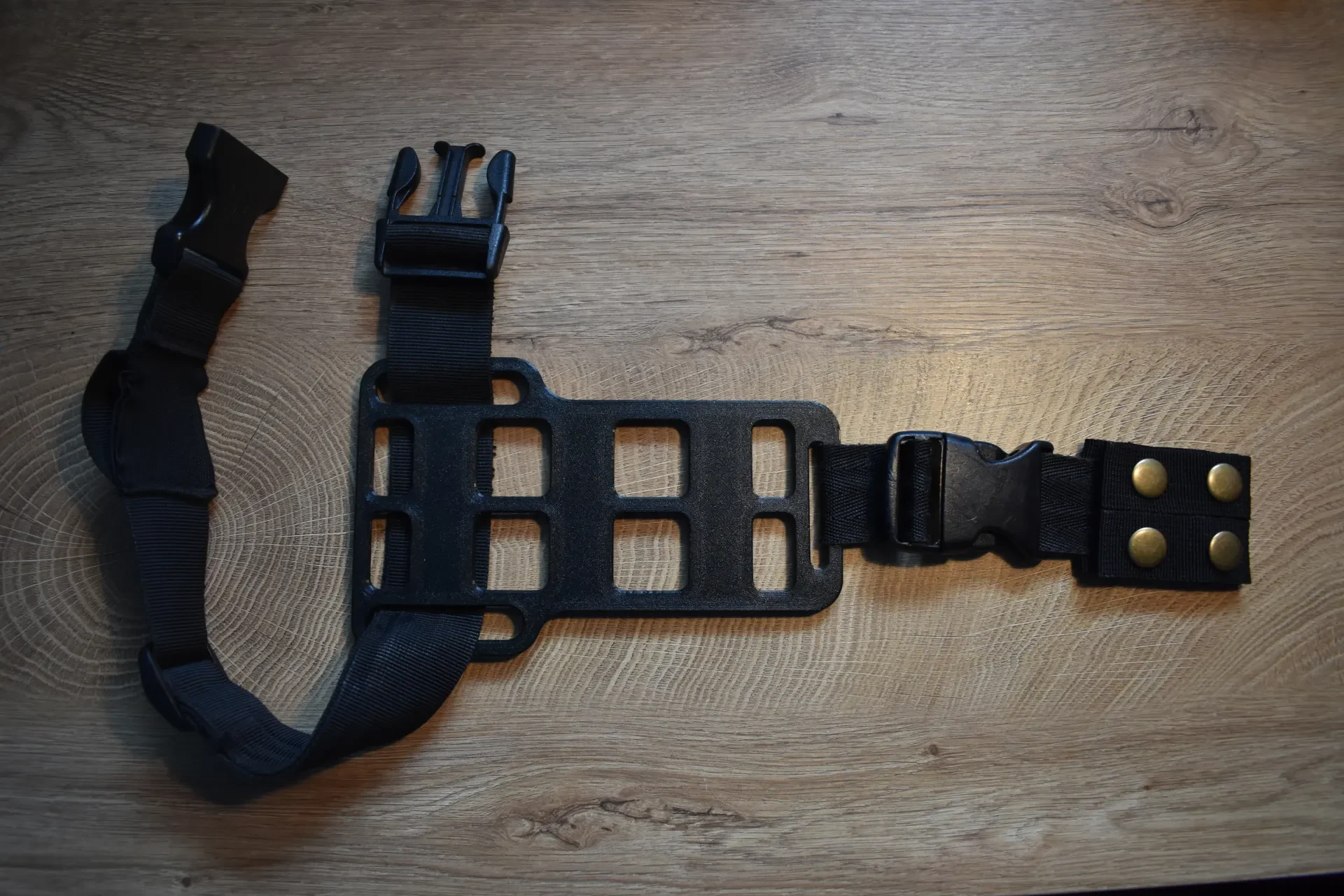

Теперь добавьте кнопки или липучку, и верхняя часть пластины готова.

Нижняя часть:

Я не буду приводить подробную инструкцию для нижней части, так как я не делал свою, я взял ее из другой сумки с откидными ножками, но вот моя, если вы хотите сделать свою собственную:

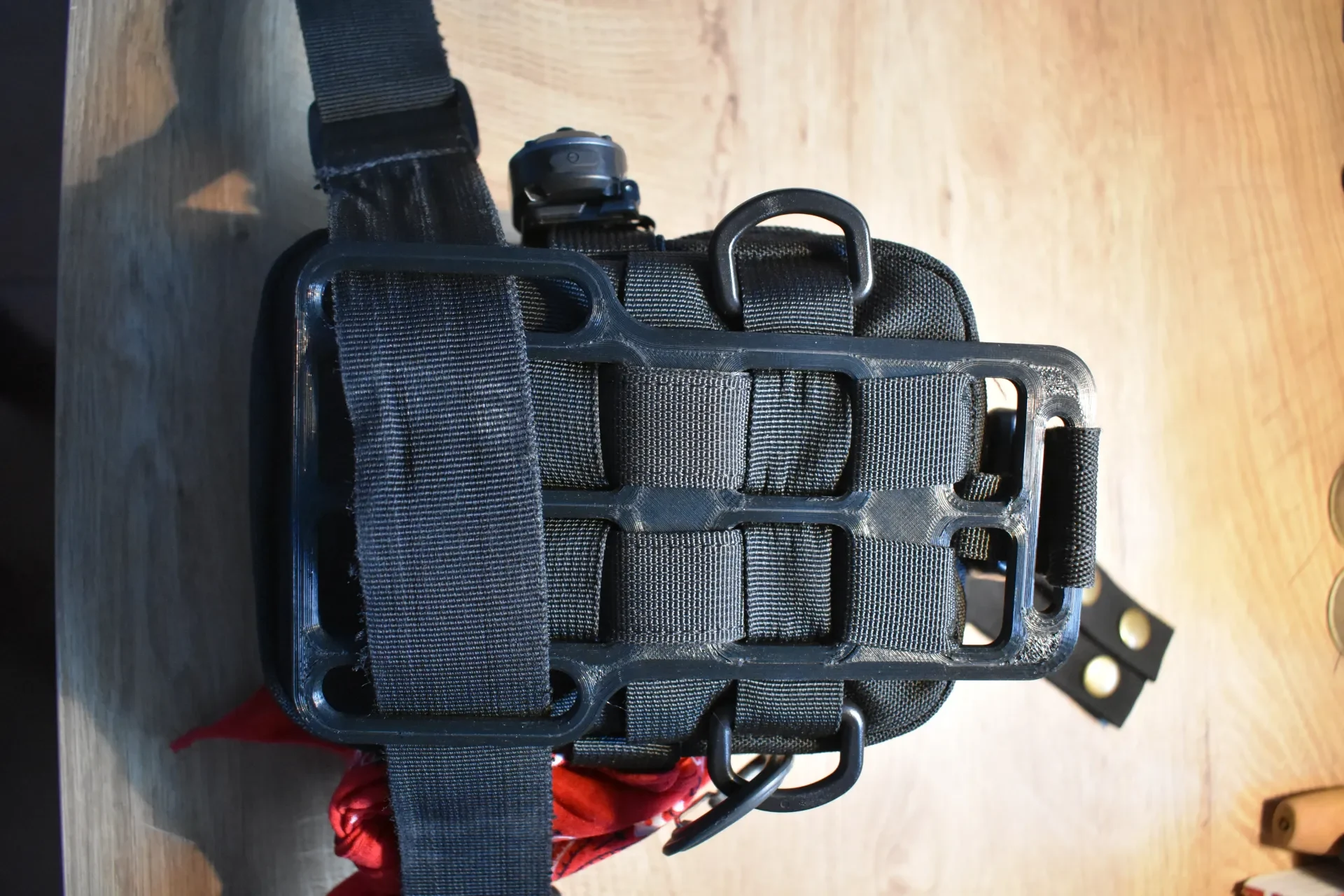

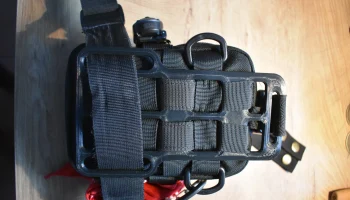

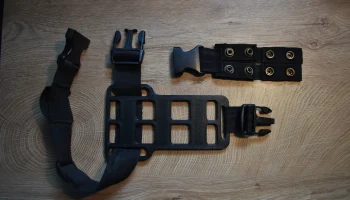

Проденьте нижний ремень через две нижние петли детали, напечатанной на 3D-принтере, как показано на рисунке, и все готово:

Достаточно ли он прочный?

Я ношу свой весь день каждый день уже месяц, ему пришлось выдержать бег, прыжки и пару легких ударов, и он хорошо себя чувствует. на нем нет видимых признаков повреждений, расслоений, деформаций или сломанных кусочков, поэтому я бы сказал, что да, для меня он достаточно прочный, но в зависимости от вашего применения это может быть не так. Я буду обновлять, если что-нибудь случится с моим.

Если вы считаете, что она может оказаться для вас недостаточно прочной, я предоставил шаблон, по которому можно вырезать пластину из листа алюминия или чего-то еще, что вам может понравиться. У этого варианта есть свои плюсы и минусы:

Плюсы:

сильнее
тоньше, легче вдевать подсумки Molle.
