Компактная складная вешалка для рюкзака v2.0......
Примечания
Обновление 23 февраля 2023 г.: добавлен новый клип v3 STL, прочность которого значительно улучшена по сравнению с v2; изменены рекомендации по материалам после полевых испытаний.

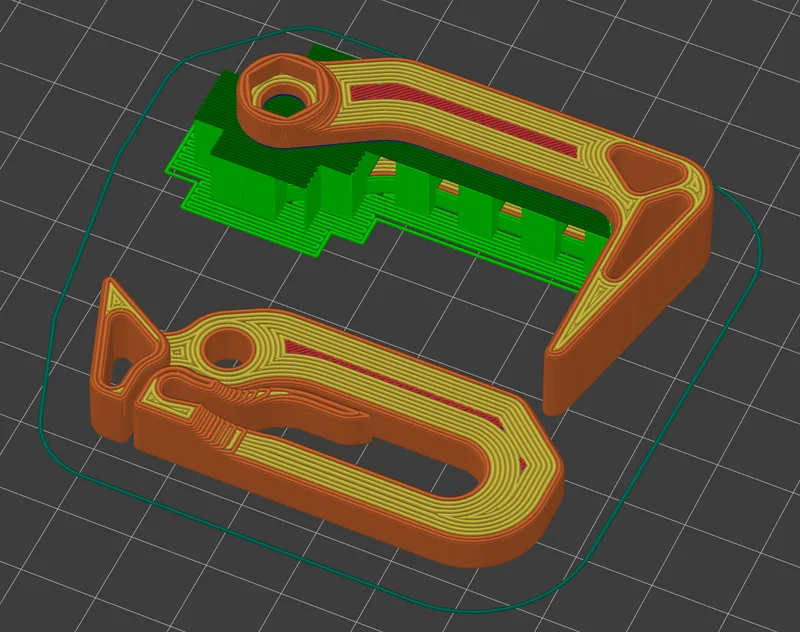

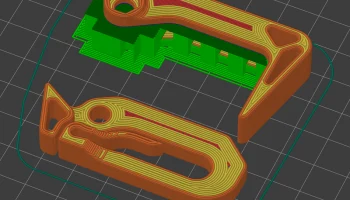

21c-p2ook.stl необходимо печатать на боку с включенными опорами, как показано на изображениях, а не вертикально. Все опубликованные на данный момент модели не следуют этой инструкции и, скорее всего, из-за этого сломаются.
Изменения по сравнению с версией 1.0 (2019 г.):
Новая цельная конструкция «карабина» для крепления к лямке рюкзака.
Новая конструкция крючка, которая снижает нагрузку на угол крючка, сохраняя при этом ту же геометрию крючка под прямым углом.
Детали стали немного меньше в целом и значительно уменьшен расход материала с лишь незначительным снижением прочности.
При печати из ABS/ABS+ в соответствии с инструкциями с зажимом v3 я бы рекомендовал использовать эту вешалку, чтобы выдержать вес не более 8 кг (17,5 фунтов). На основе моделирования FEA и физических испытаний фактический предел текучести будет в несколько раз выше.

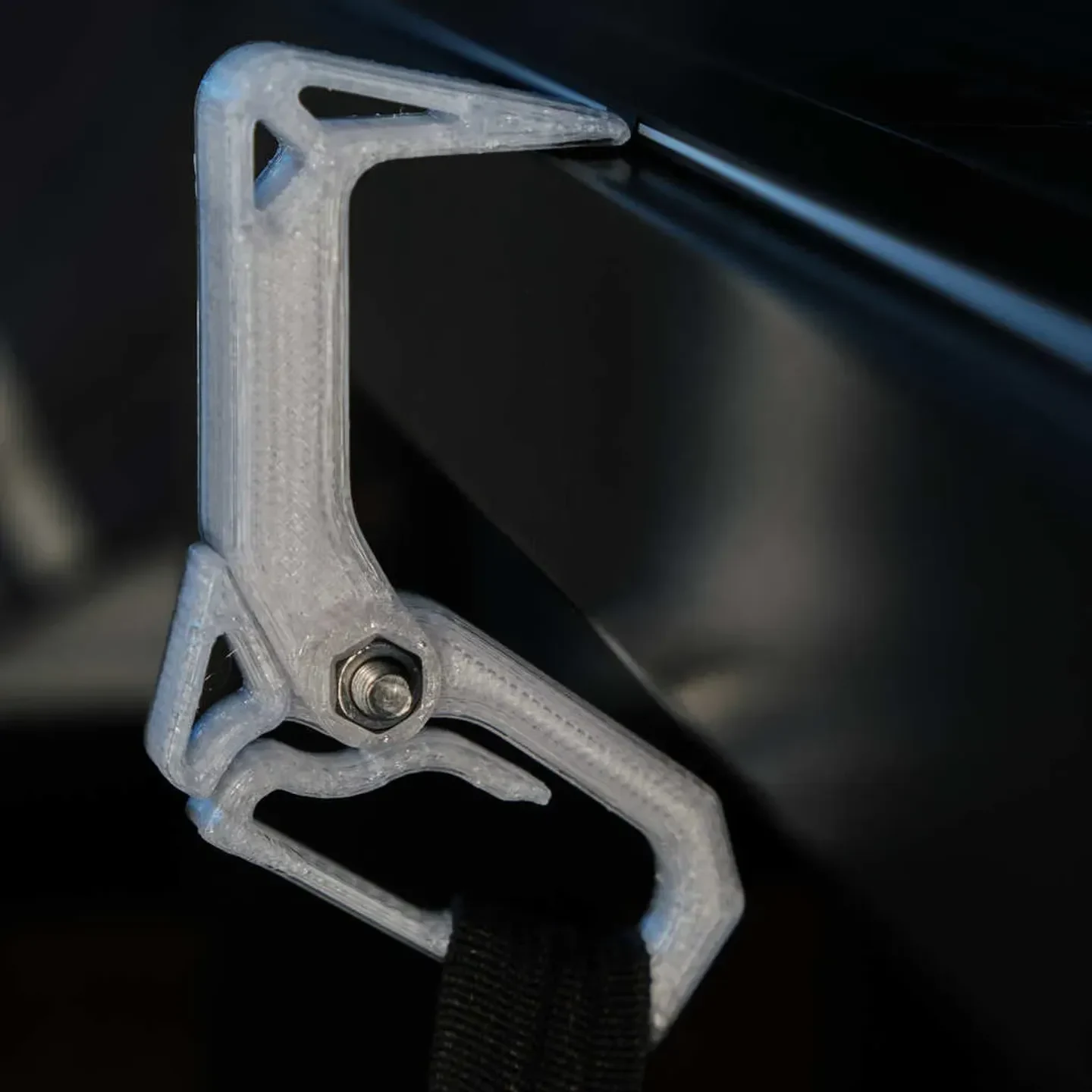

Он будет висеть на верхней части двери, в отверстии в материале толщиной менее 20 мм или на аналогичном объекте без каких-либо модификаций, но добавление нескользящего материала, такого как тонкая неопреновая лента, к кончику крючка позволяет ему свисать с плоской поверхности, такой как край стола, как показано ниже.
Печать
Печатайте со 100% заполнением и толщиной не менее 3 мм по периметру из eSUN ABS+ (рекомендуется), ABS, PETG, PC, PA или любого прочного материала. 21c-p2ook.stl должен быть напечатан на боковой стороне с включенными опорами.
Сборка

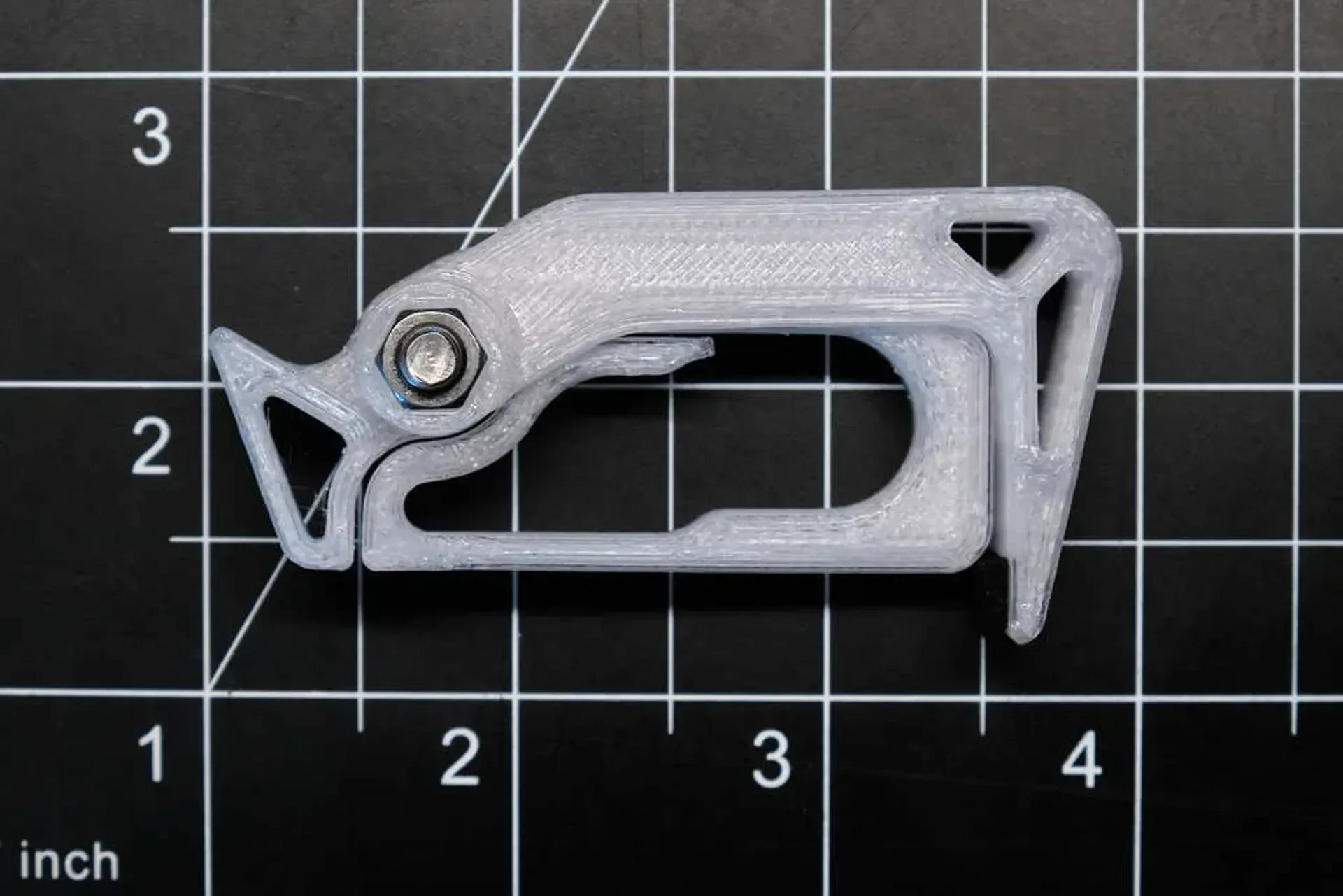

Соберите корпус зажима и крючок для подвешивания, как показано на рисунках, и соедините их винтом M5x16 мм и гайкой M5, предпочтительно нейлоковой гайкой. Проденьте ремень сумки через петлю вешалки.
