Непоседа косозубые шестерни

V2 СКОРО.

Я переделываю модель, чтобы получить вторую версию с меньшими допусками и, возможно, с несколькими стилями кузова.

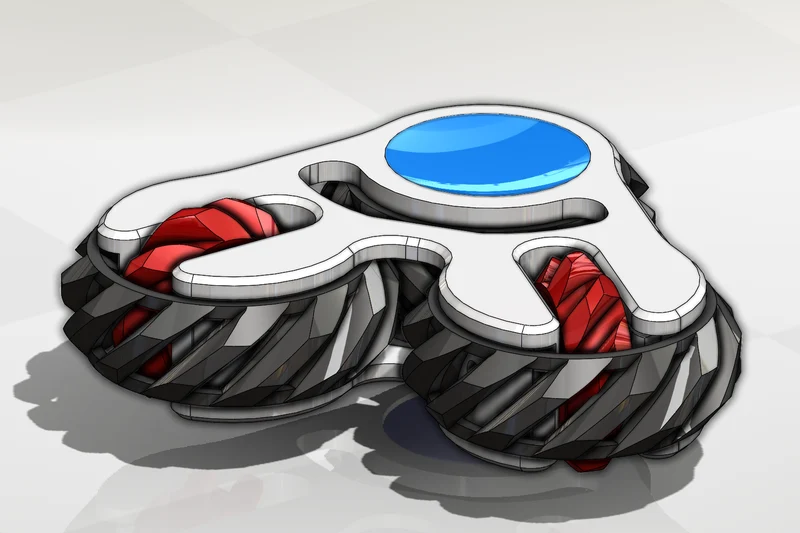

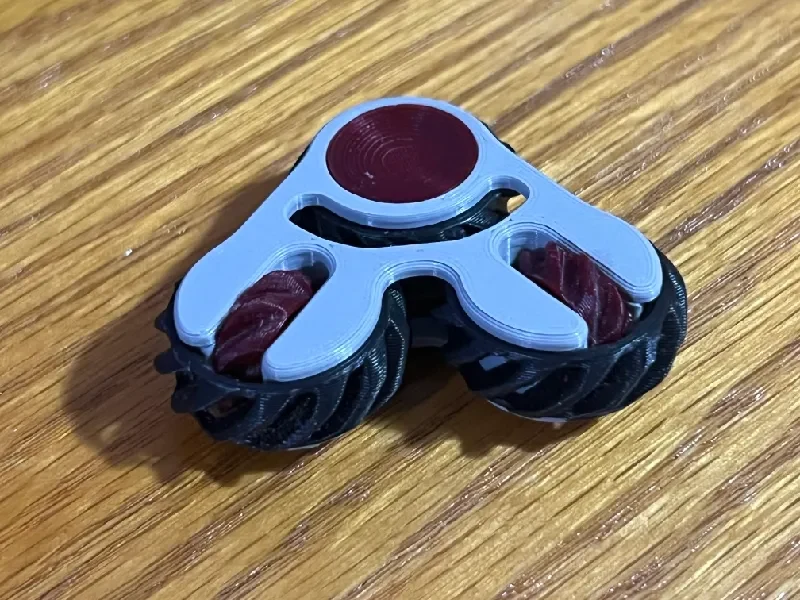

Вот мой проект зимних каникул! Я уже много лет хотел спроектировать что-нибудь необычное с косозубыми шестернями, но у меня никогда не было на это времени. Поскольку это мой первый проект с их участием, допуски в некоторых местах немного жесткие, но все работает, и меня этого достаточно!

Чтобы построить один из них, вам понадобится:

2 тела
2 центральные крышки
2 внешние шестерни
2 вертикальные шестерни
1 центральная шестерня
2 металлических штыря размером 1,5х15 мм.

Полное руководство по сборке прилагается к остальным файлам.

Советы по печати

Все детали должны быть напечатаны без опор, за исключением центральной крышки. Я напечатал все детали с высотой слоя 0,15 мм, но слой 0,2 все равно должен работать.

Благодаря полям значительно легче печатать внешние шестерни, просто убедитесь, что вы удалили все поля, иначе они будут мешать при попытке повернуть.

Пожалуйста, оставьте комментарий, ес��и у вас есть какие-либо вопросы!
