Зажим лицевой панели DEC PDP-9 для крепления к стойке PDP...

Имея около дюжины черных пластиковых лицевых панелей DEC PDP-9, датированных 1968 годом или около того (и не имея мини-компьютера PDP-9, на котором можно было бы их использовать), я разработал этот зажим, чтобы их можно было использовать в моих стойках DEC H960 PDP-11.

Эта панель высотой 5-1/4 дюйма (3RU) обычно крепилась к оригинальному компьютеру с помощью нейлоновых застежек 3M (идентичных тем, которые использовались в крышке и корпусе Apple II примерно десять лет спустя), которые были на уголках из черного листового металла. Хотя некоторые из них у меня были, некоторые крепления 3M отсутствовали на некоторых панелях, поэтому я решил применить свой собственный подход.

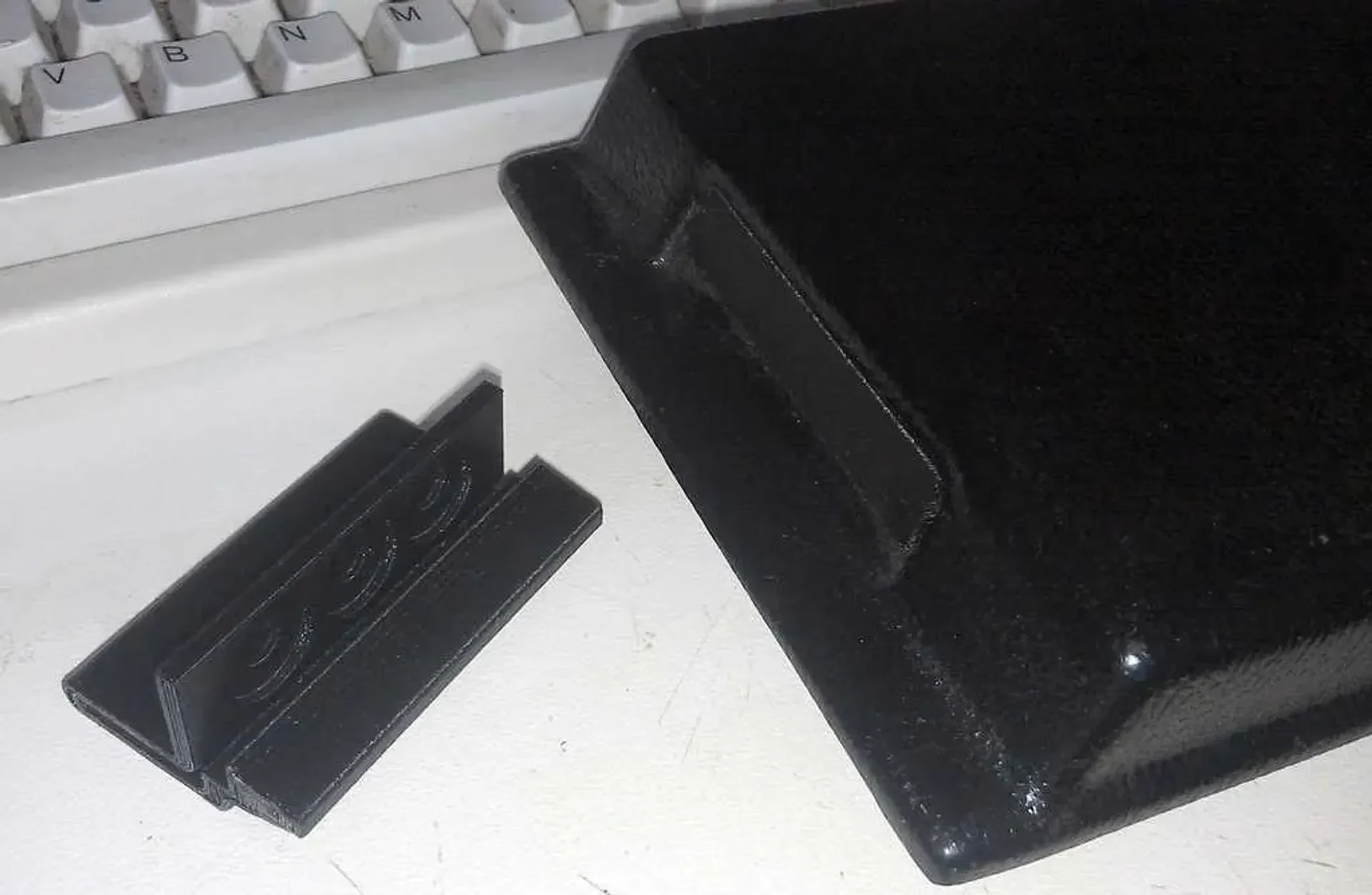

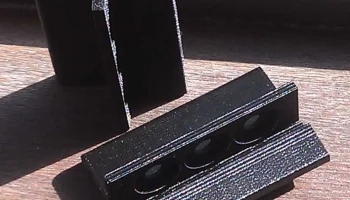

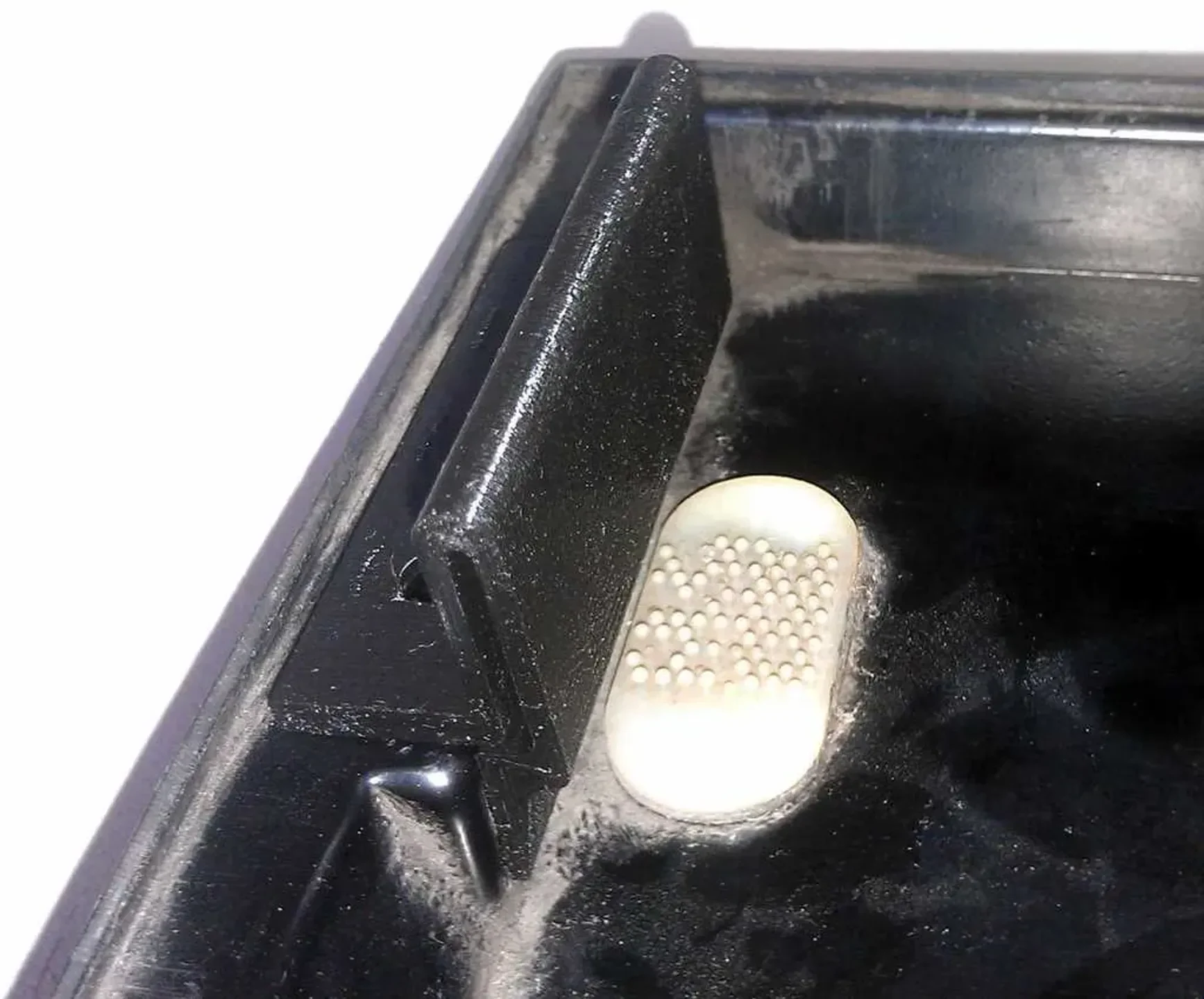

Представленный здесь зажим представляет собой цельный полугибкий фиксатор, который зацепляется за прямоугольные вырезы панели, заполняя пространство. Осторожно надавив на открытые поверхности зажима с каждой стороны панели, ее можно снять за считанные секунды.

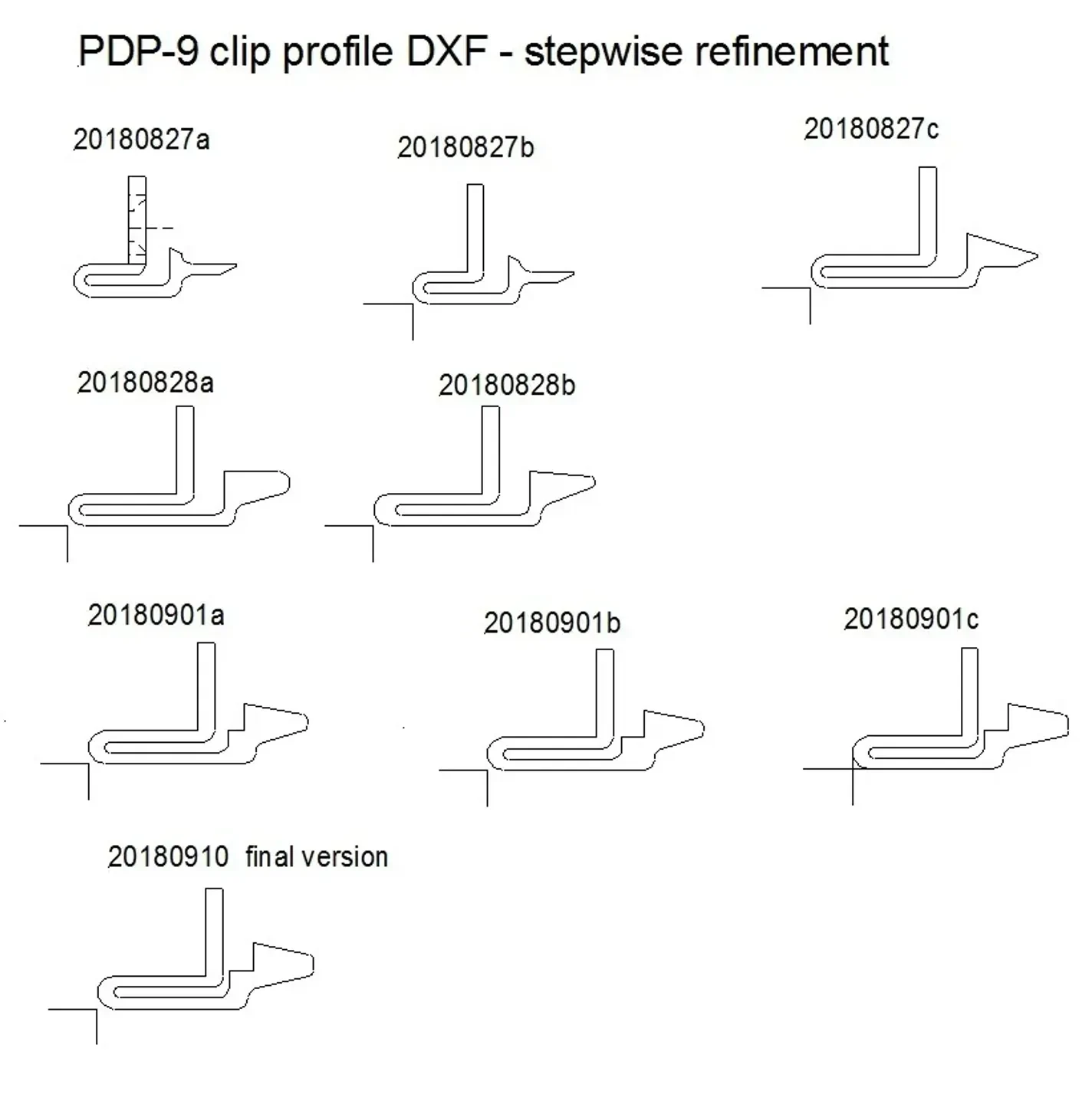

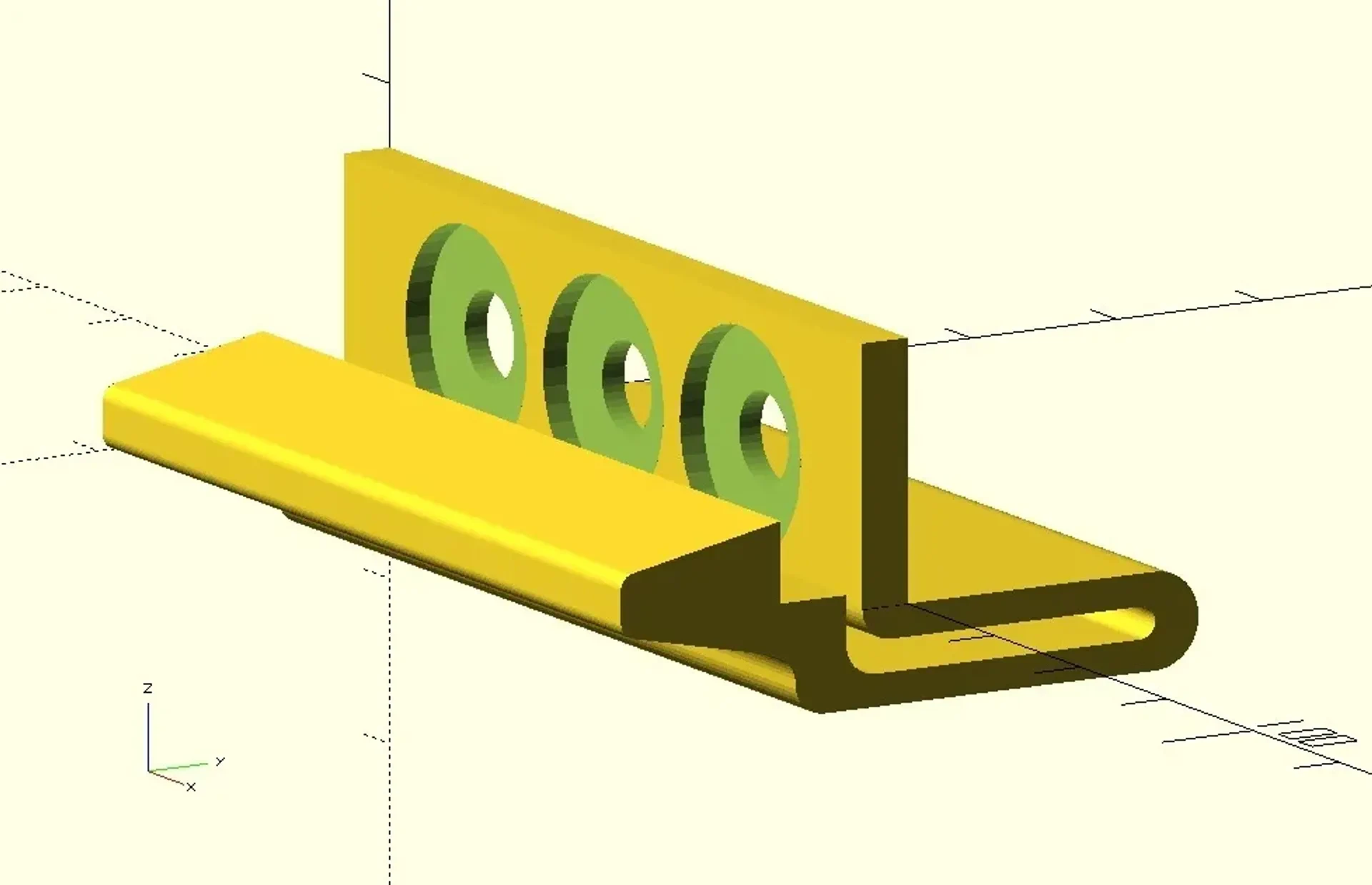

Я не ожидаю, что кто-то из присутствующих действительно воспользуется этим, если только у него нет некоторых из этих панелей, которые, вероятно, довольно необычны в наши дни, но они загрузили модель в качестве примера поэтапного усовершенствования. Профиль был создан в QuickCAD и экспортирован в формате DXF. Он претерпел несколько итераций, пробную печать и подгонку, чтобы прийти к такому результату. Посмотрите соответствующее изображение, чтобы узнать, как оно изменилось. Верхний правый угол угловых линий в каждой версии является началом координат DXF, т.е. [0,0,0] при импорте в OpenSCAD.

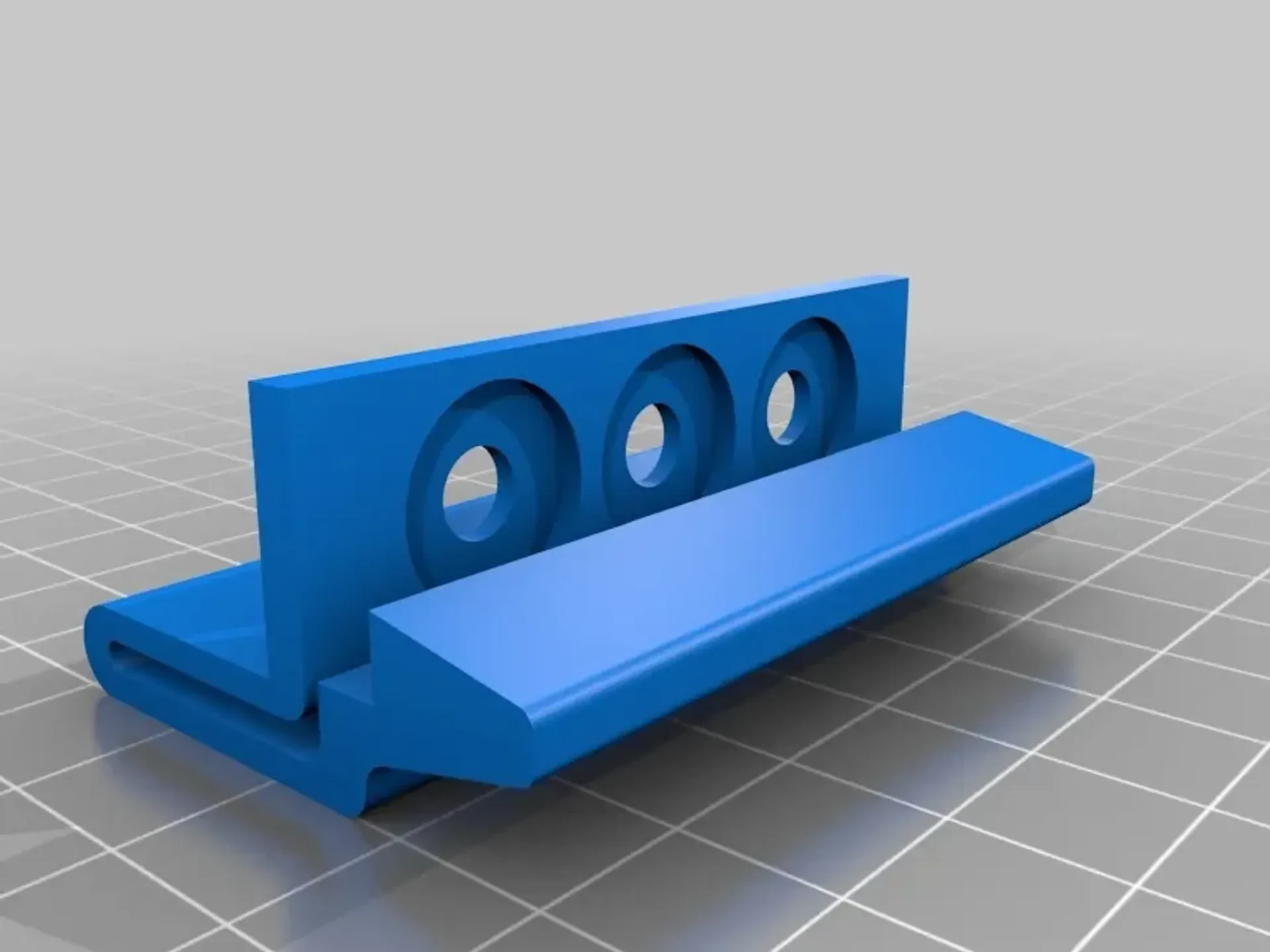

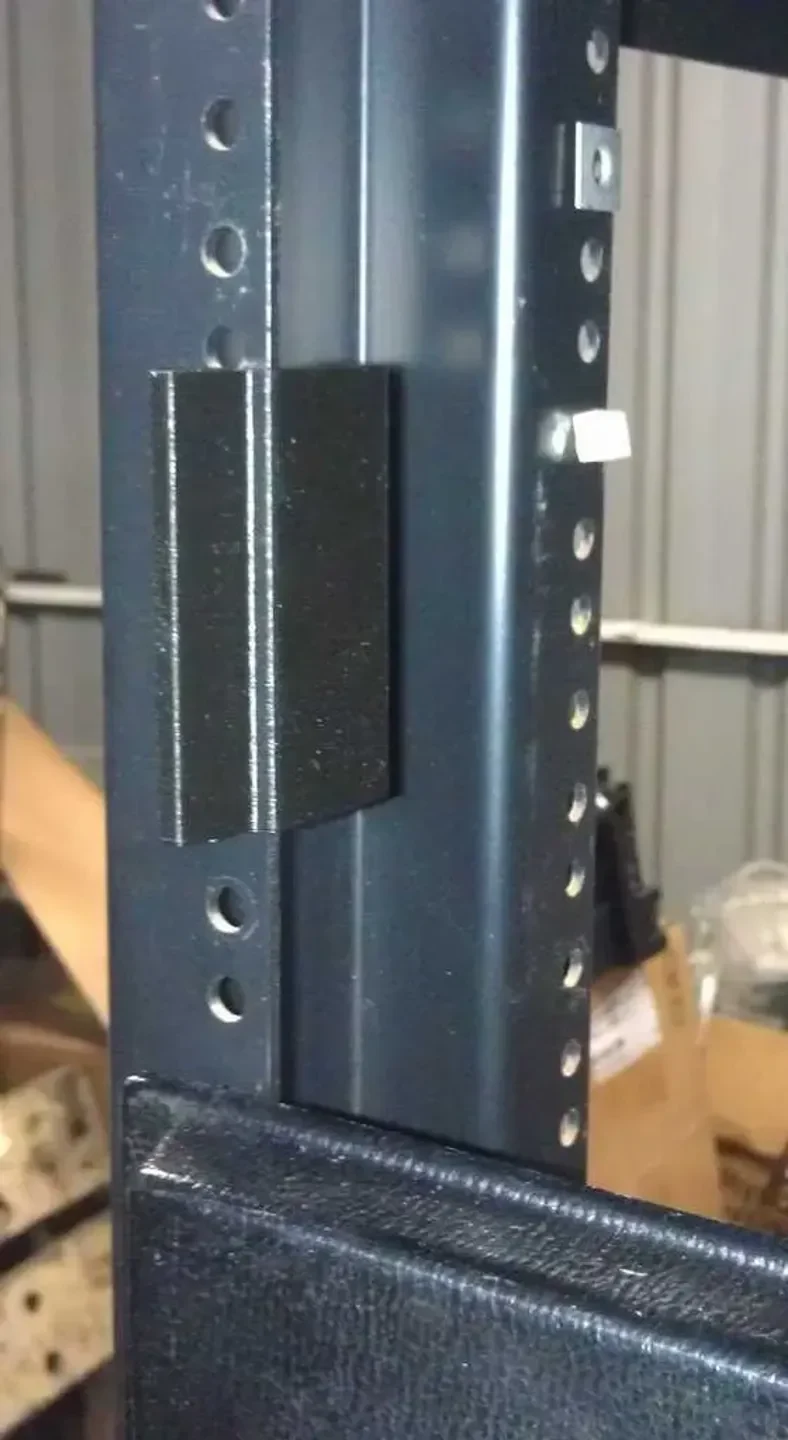

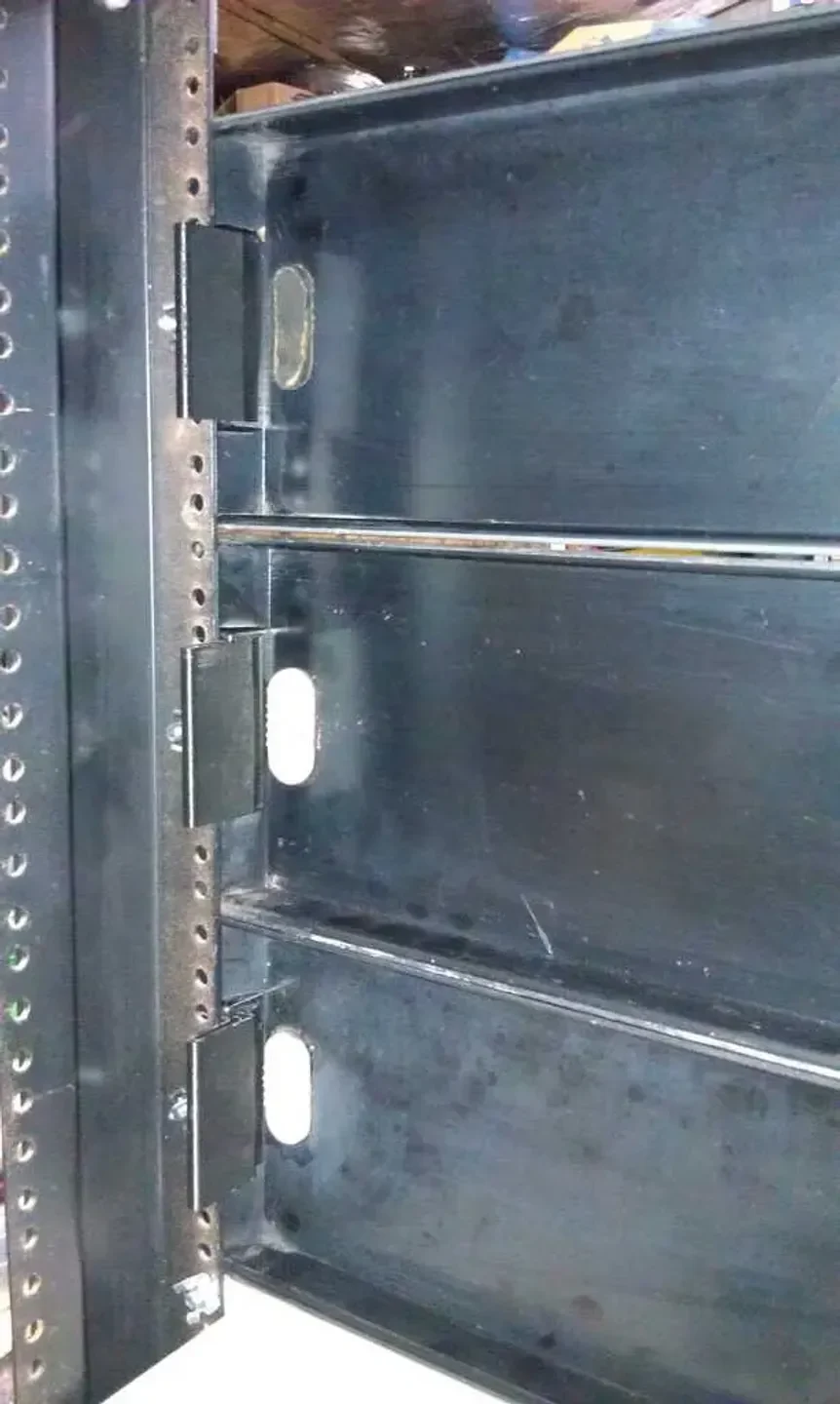

DXF просто выдавливается и пробивается три отверстия для современных винтов для монтажа в стойку диаметром 6 мм (с прямоугольными гайками в обоймах, расположенными на винте назад). Я использовал центральное отверстие, чтобы прикрепить их к H960.

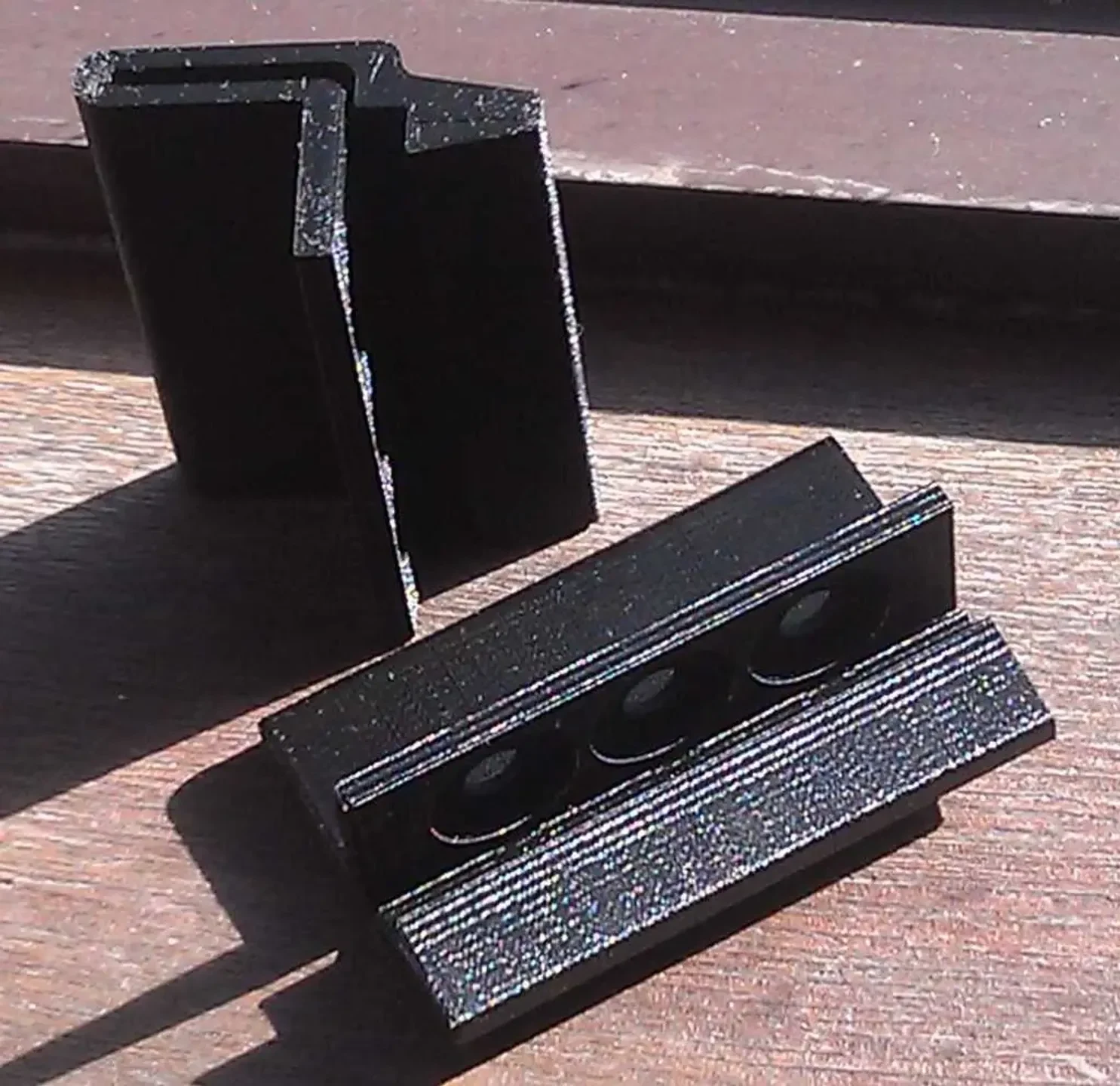

Я распечатал стоящую дыбом модель. Я действительно х��тел сделать их из черного АБС-пластика, но у меня были большие проблемы с тем, чтобы плот из АБС-пластика приклеился даже при высоких температурах. Я неохотно перешел на черный PLA, и они успешно напечатали.

Настройки Cura: PLA, горячий конец 212 C, температура слоя 60 C, заполнение 20%, плот, без поддержки (отверстия печатаются нормально). Модель симметрична, поэтому я не стал зеркально отображать ее с другой стороны.

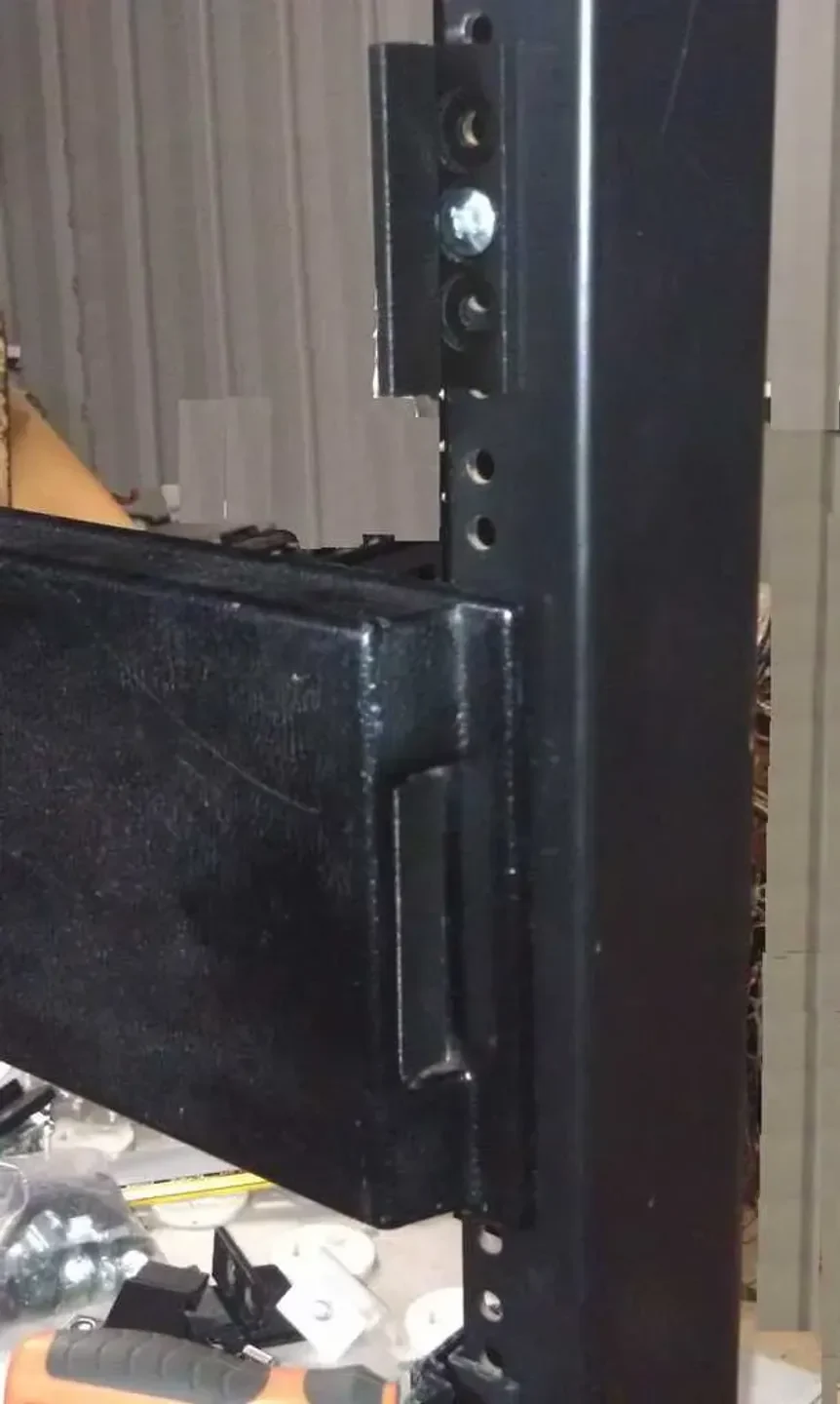

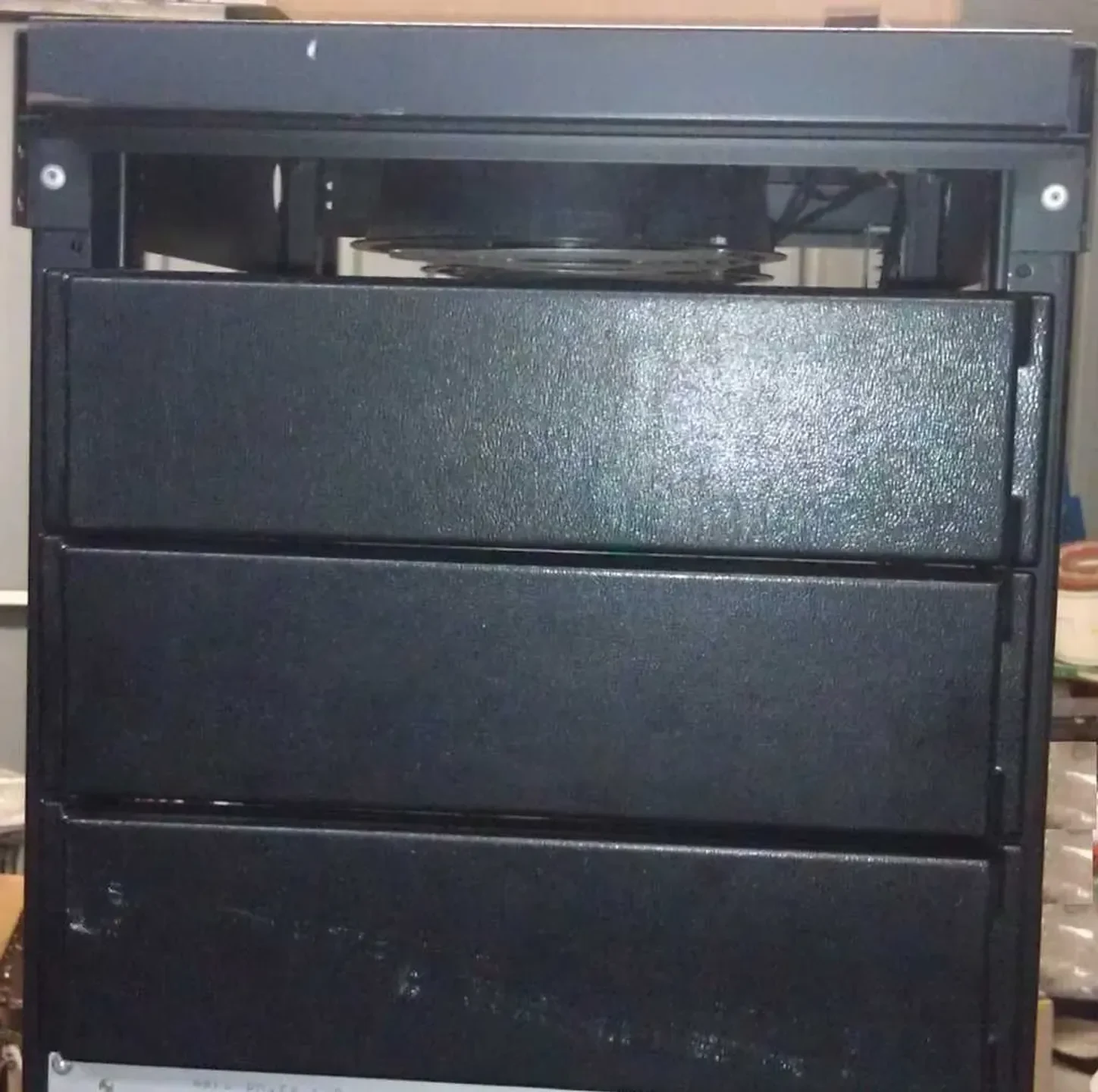

Результаты превосходны, и теперь я могу использовать панели PDP-9 вместо того, чтобы пытаться найти больше обычных черно-бежевых лицевых панелей PDP-11 (с дрянной системой крепления — см. Еще одну мою вещь).

Настройки печати

Принтер:

ALDI Coocoon Создать v2

Плоты:

Да

Поддерживает:

Нет

Разрешение:

0,1 мм

Заполнение:

20%

Нить:

PLA Coocon 1,75 мм

черный
