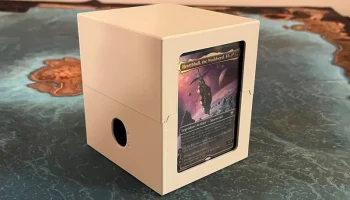

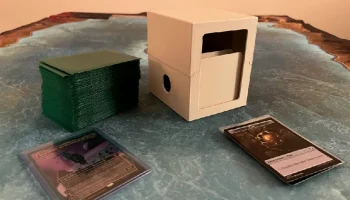

Декбокс Commander (EDH) с запирающейся крышкой соответств...

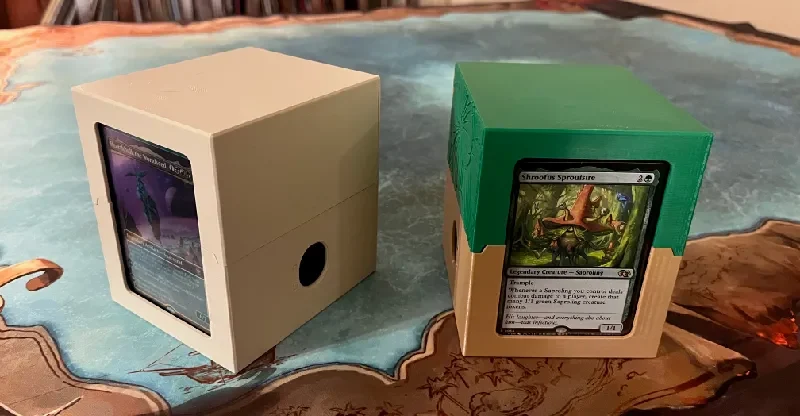

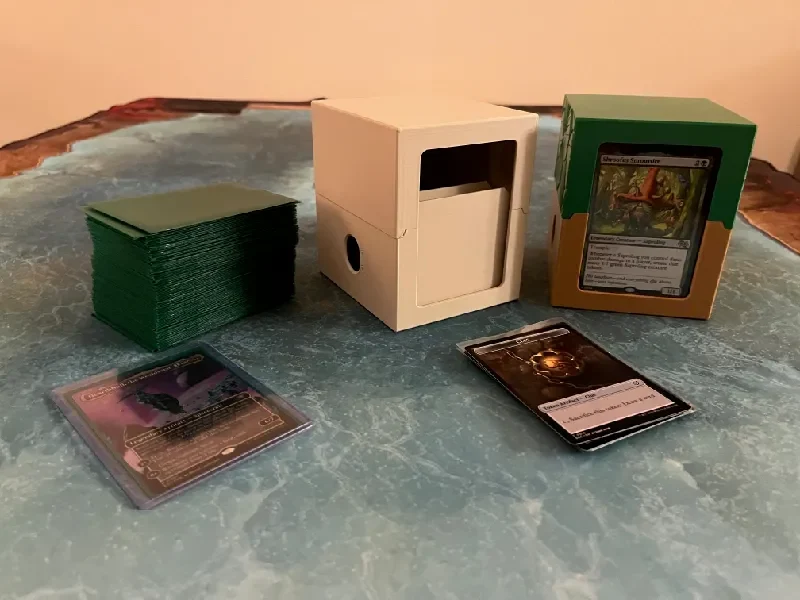

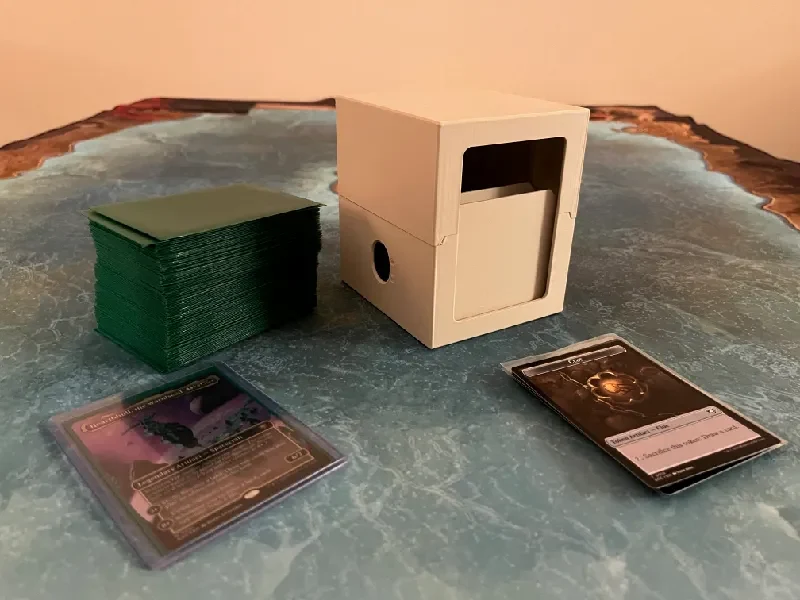

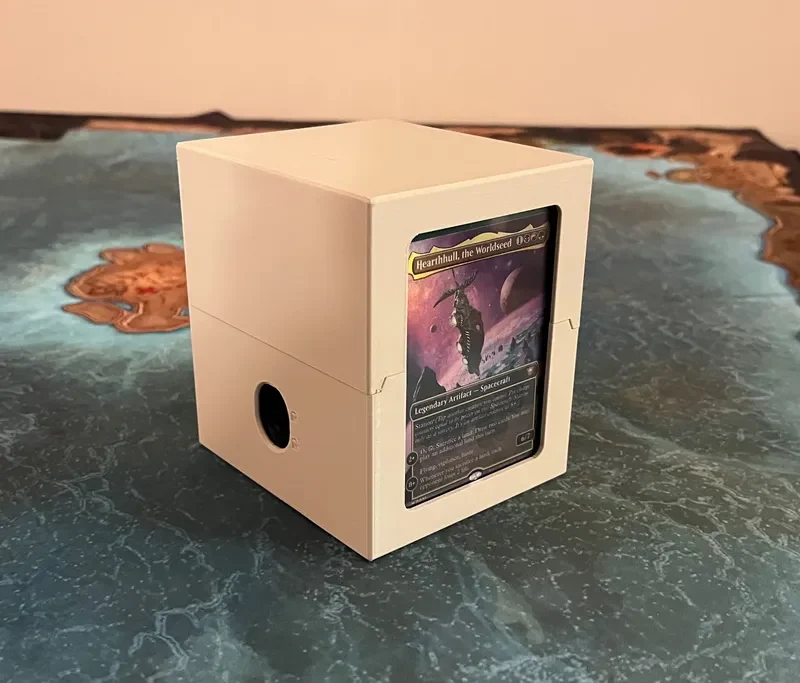

Это палубный ящик Commander (EDH) с запирающейся крышкой, обеспечивающей безопасность содержимого.
Печатные детали
Все детали были напечатаны на MK4S. Детали должны быть ориентированы для печати.
Вы должны напечатать в следующем порядке:
Верхний запирающий механизм x2
Нижняя часть палубной коробки и верхняя часть палубной коробки
Примечания к отдельным печатным деталям:
Верхний механизм блокировки
Печать на PETG или другом материале, подходящем для совместимых механизмов.
Измените швы на случайные
Включить шарфовые соединения повсюду
Убедитесь, что отмечены пробелы для заполнения.
Измените настройку «Генератор периметра» на «Арахна».
Я использовал настройку быстрой детализации 0,10.
Нет опор
Я включил пример проекта с этими настройками в прикрепленные файлы.
После печати дайте детали полностью остыть, затем осторожно поднимите заднюю часть механизма, чтобы освободить все, что слиплось во время печати. Аккуратно, но уверенно выполните первые несколько движений механизма внутрь и наружу вручную, чтобы пластик привык к изгибу.
Корпус декбокса (сверху и снизу)
Я печатал PLA
Я использовал настройку структурного среза 0,25.
Никаких опор.
Важно: Убедитесь, что на последнем слое перед началом поверхности рельса есть пауза, в этот момент в пазы нужно вставить механизмы фиксации крышки. Вот скриншот слоя, на котором должна быть вставлена пауза. Если вы продвинете временную шкалу слайсера на шаг, вы сможете увидеть, что карман запирающего механизма начинает покрываться следующим слоем.
Когда печать приостановится, вставьте фиксирующие механизмы. Сторона с круглым углублением должна быть обращена наружу с каждой стороны. Часть механизма, выходящая из корпуса, должна быть ориентирована вверх (Сплошной край — низ)
Примечания
Открытие коробки осуществляется нажатием на механизм замка вниз. Вверх зафиксирует крышку на месте.
Вы можете изменить этот проект в OnShape, скопировав его в свое рабочее пространство. URL-адрес проекта: https://cad.onshape.com/documents/27e6b91d5eae335ec6d35cac/w/aa3ad79d0a5f5abc5b 2177a5/e/e47647fc82e67ac84f61f979?renderMode=0&uiState=6913f7869e5f3baaf03666ed
