Магнитный сервер Gridfinity 2x2

Источник:

www.printables.com

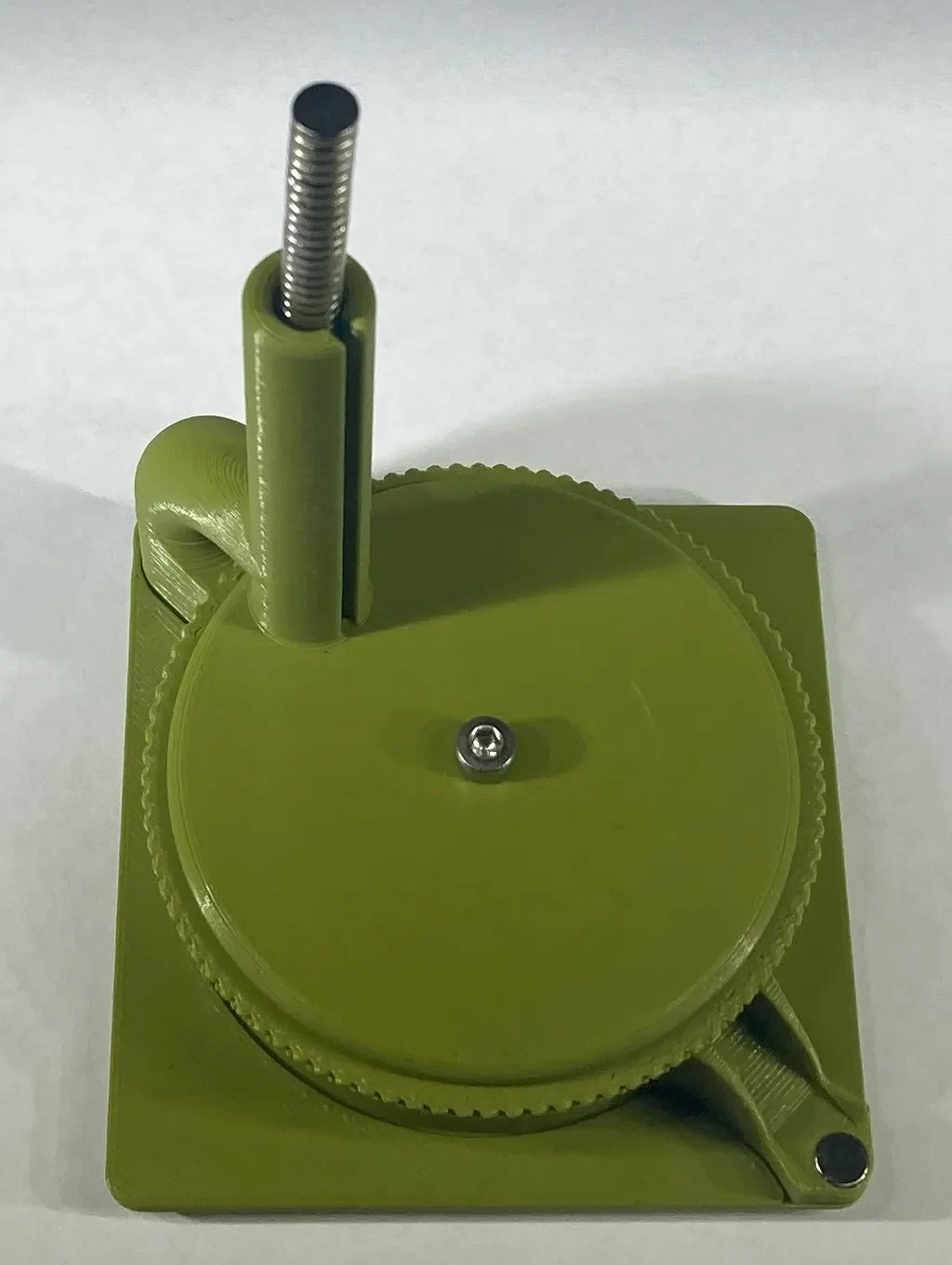

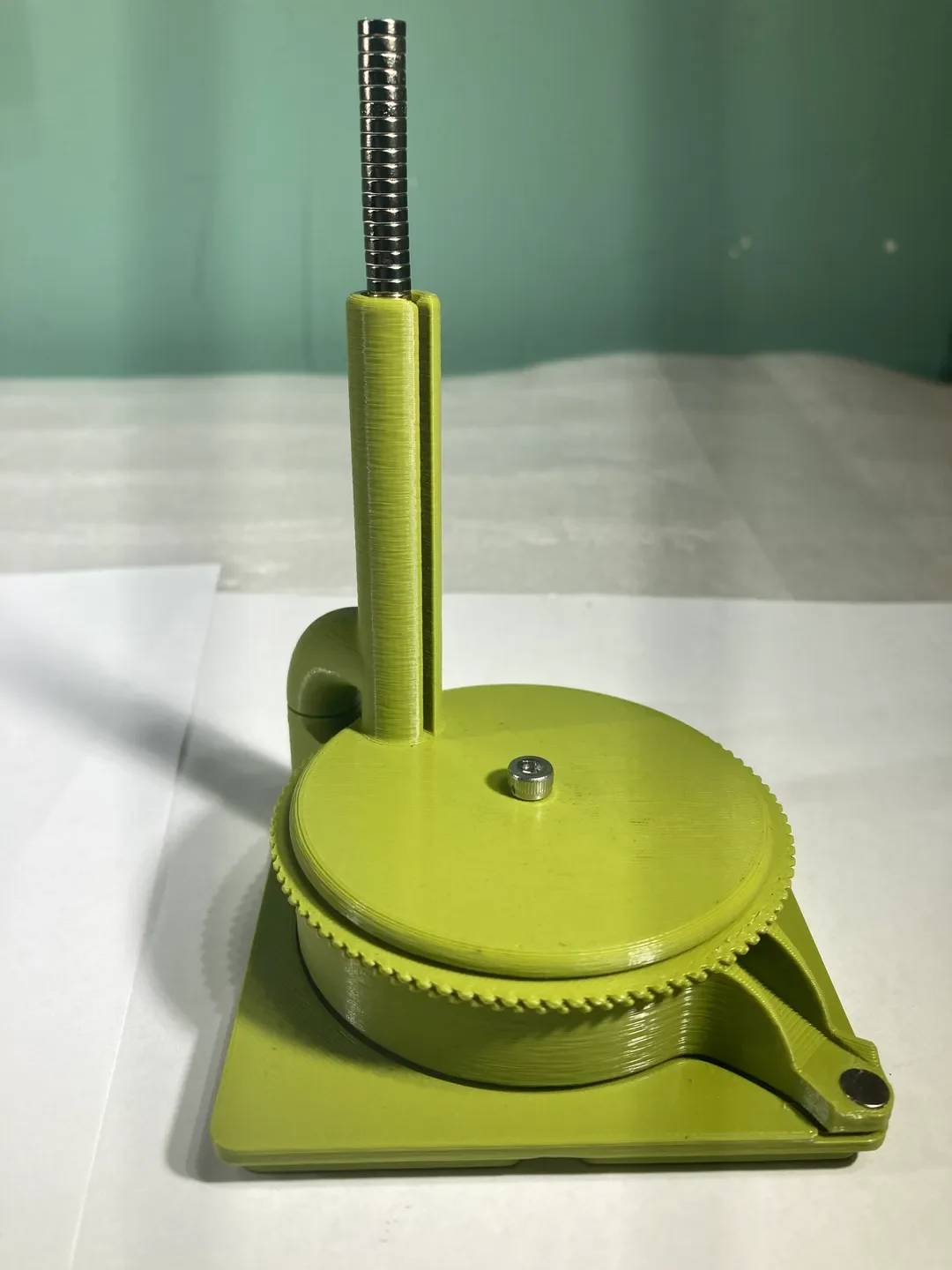

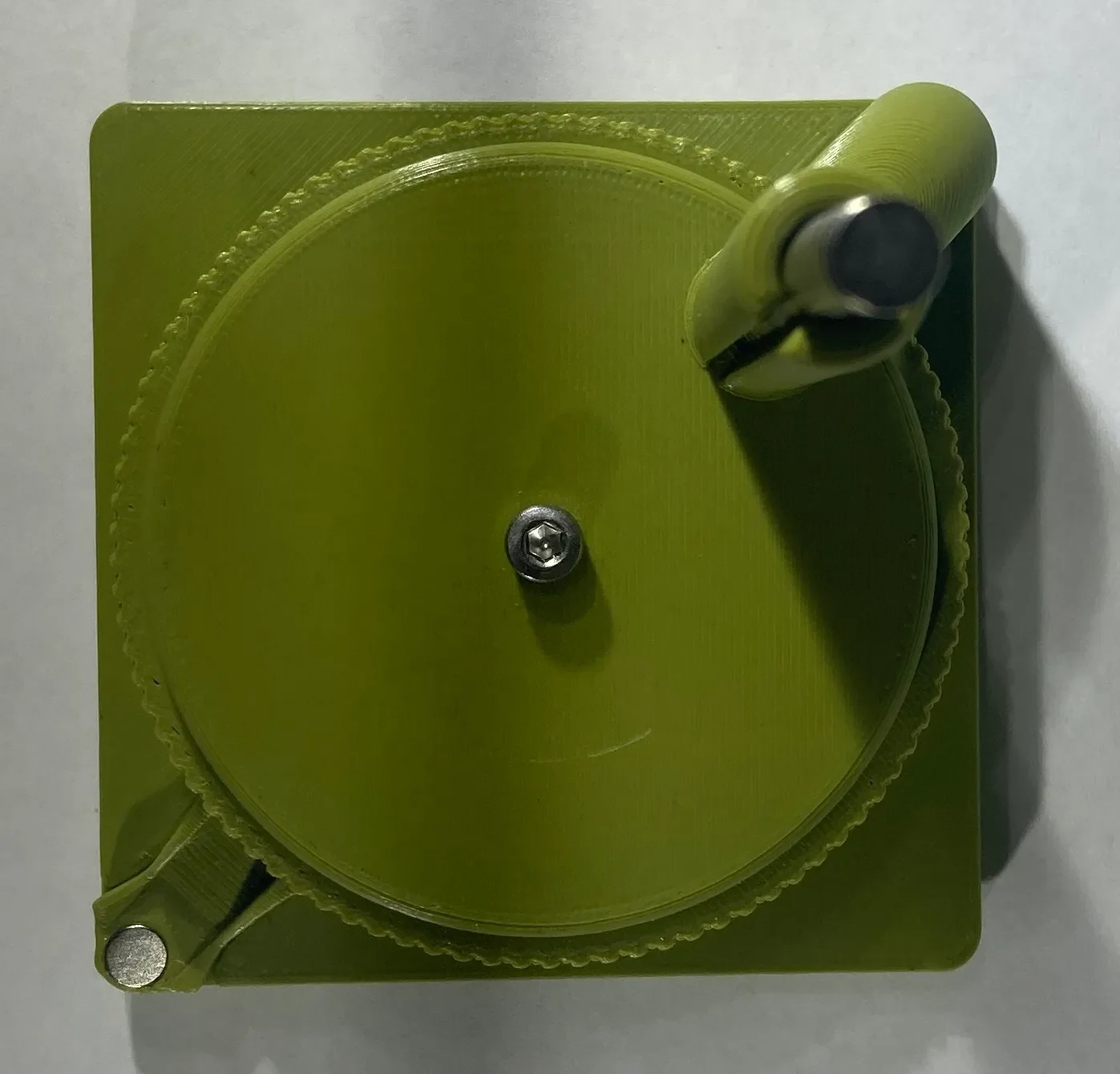

Это устройство обслуживает магниты размером 6x2 мм для использования с базовыми панелями и модулями Gridfinity. Они всегда подаются в одной и той же ориентации, поэтому их полярность всегда одинакова. Это помогает избежать приклеивания магнитов в неправильной ориентации.

Существует дополнительная база Gridfinity 2x2. Вы также можете использовать его без базы Gridfinity. При использо��ании с базой Gridfinity магнитный сервер полностью занимает площадь модуля 2x2 и не сталкивается с модулями рядом с ним.

Магниты могут выступать из верхней части стопки без риска упасть или застрять. Он может вместить 100 магнитов. Если вы хотите, вы можете масштабировать стек в направлении Z столько, сколько хотите (более 100%), чтобы получить более высокий закрытый стек, но на самом деле в этом нет необходимости.

В колонне есть высокая прорезь, благодаря которой вы можете видеть, сколько магнитов остается, когда они полностью находятся внутри стопки.

Каждый поданный магнит оказывается на жердочке, поэтому каждый раз он оказывается в одном и том же месте. Они никогда не выпадают из устройства.

Эта модель основана на моем исходном магнитном сервере Gridfinity и представляет собой ремикс магнитного сервера большой емкости.

Необходимые детали:

Винт 4x20 мм (или длиннее)
Два неодимовых магнита 6x2 мм.

Дополнительные детали:

Если вы не используете основание Gridfinity, потребуется контргайка M4 или гайка M4.

Сборка без базы Gridfinity:

Распечатайте по одной части каждой части, за исключением базы Gridfinity.
Приклейте два магнита к нижней части сервера. Они должны быть в одной ориентации (например, оба севера вверх или оба юга вверх). Такова же и полярность подаваемых магнитов.
Вставьте болт через нижнюю часть основания.
Наденьте колесо на болт углублениями вверх.
Наденьте стопку на болт, совместив отверстие в задней части опоры стопки со штифтом в задней части основания.
Наденьте контргайку на верхнюю часть болта — достаточно затянуть ее вручную.

Нет необходимости склеивать распечатанные детали между собой. Два магнита — единственные детали, которые приклеиваются на место.

Сборка с базой Gridfinity:

Распечатайте по одной из каждой части
Приклейте два магнита к нижней части сервер��. Они должны быть в одной ориентации (например, оба севера вверх или оба юга вверх). Такова же и полярность подаваемых магнитов.
Наденьте нижнюю часть сервера на основание Gridfinity так, чтобы он вошел в углубление.
Совместите колесо (фиксаторами вверх) с отверстием в нижней части сервера.
Совместите отверстие в середине стопки с отверстием в колесе и прижмите заднюю часть стопки к штырю на задней части нижней части сервера.
Вставьте болт 4 мм через верхнюю часть стопки, через колесо и нижнюю часть сервера. Он ввинчивается в приподнятый цилиндр в основании Gridfinity и скрепляет весь сэндвич.

Использование:

Загрузите магниты в стопку. Магнит в основании должен притягивать стопку. Если стопка подпрыгивает, переверните магниты и вставьте их в другой ориентации.
Если вы не закрепили сервер, возьмитесь за заднюю часть опоры стека одной рукой.
Поверните большое колесо с накаткой на 180° в любом направлении, чтобы обслужить следующий магни��.
Снимите магнит с места.

Устранение неполадок:

Если поданный магнит не скользит вниз по слайду, либо магнит в нижней части слайда отсутствует, либо его необходимо перевернуть, чтобы он был противоположной полярности.
Если для вращения колеса требуется слишком большая сила, убедитесь, что фиксаторы колеса обращены вверх.
Если стопка магнитов подпрыгивает, а не фиксируется на месте, переверните стопку магнитов.

Совместимость:

Вы можете распечатать только базу Gridfinity и использовать ее с оригинальным Magnet Server большой емкости.

Вы можете увидеть его двоюродного брата в действии здесь:

Дополнительная информация

Здесь есть страница, посвященная моим магнитным серверам:

https://3ddoodle.com/magnet-servers/

О Гридфинити:

Система Gridfinity от Зака Фридмана: https://thangs.com/designer/ZackFreedman
