Магнитный сервер большой емкости......

Это устройство обслуживает магниты размером 6x2 мм для использования с базовыми панелями и модулями Gridfinity. Они всегда подаются в одной и той же ориентации, поэтому их полярность всегда одинакова. Это помогает избежать приклеивания магнитов в неправильной ориентации.

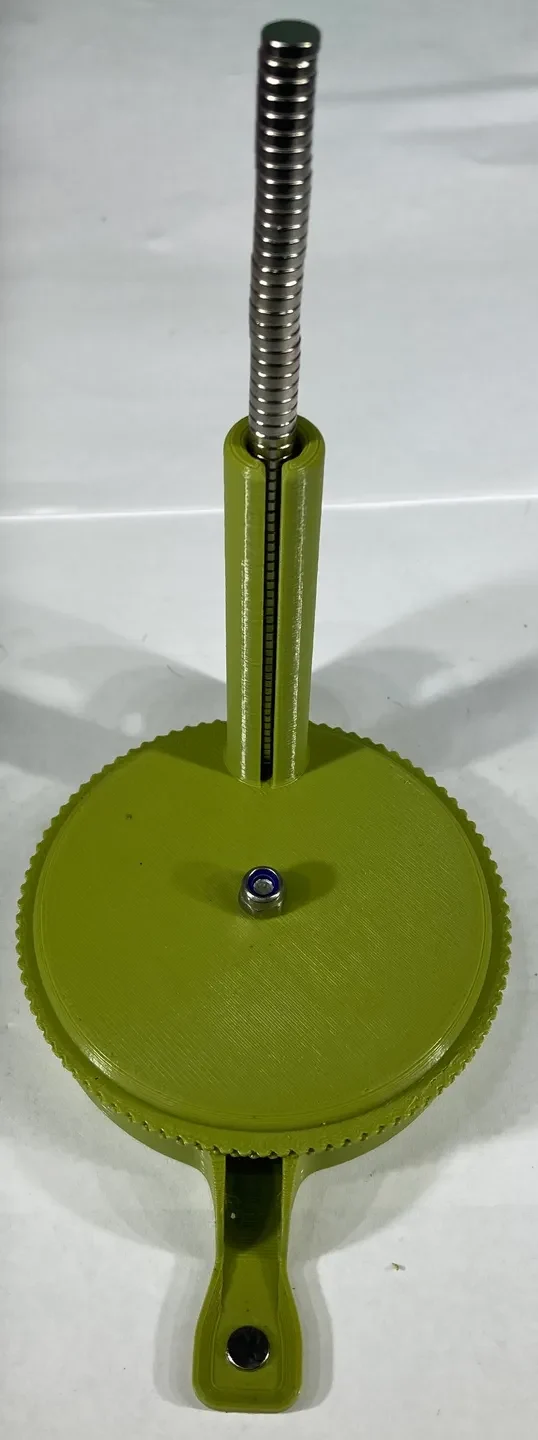

Магниты могут выступать из верхней части стопки без риска упасть или застрять. Он может вместить 100 магнитов. Если вы хотите, вы можете масштабировать стек в направлении Z столько, сколько хотите (более 100%), чтобы получить более высокий закрытый стек, но на самом деле в этом нет необходимости.

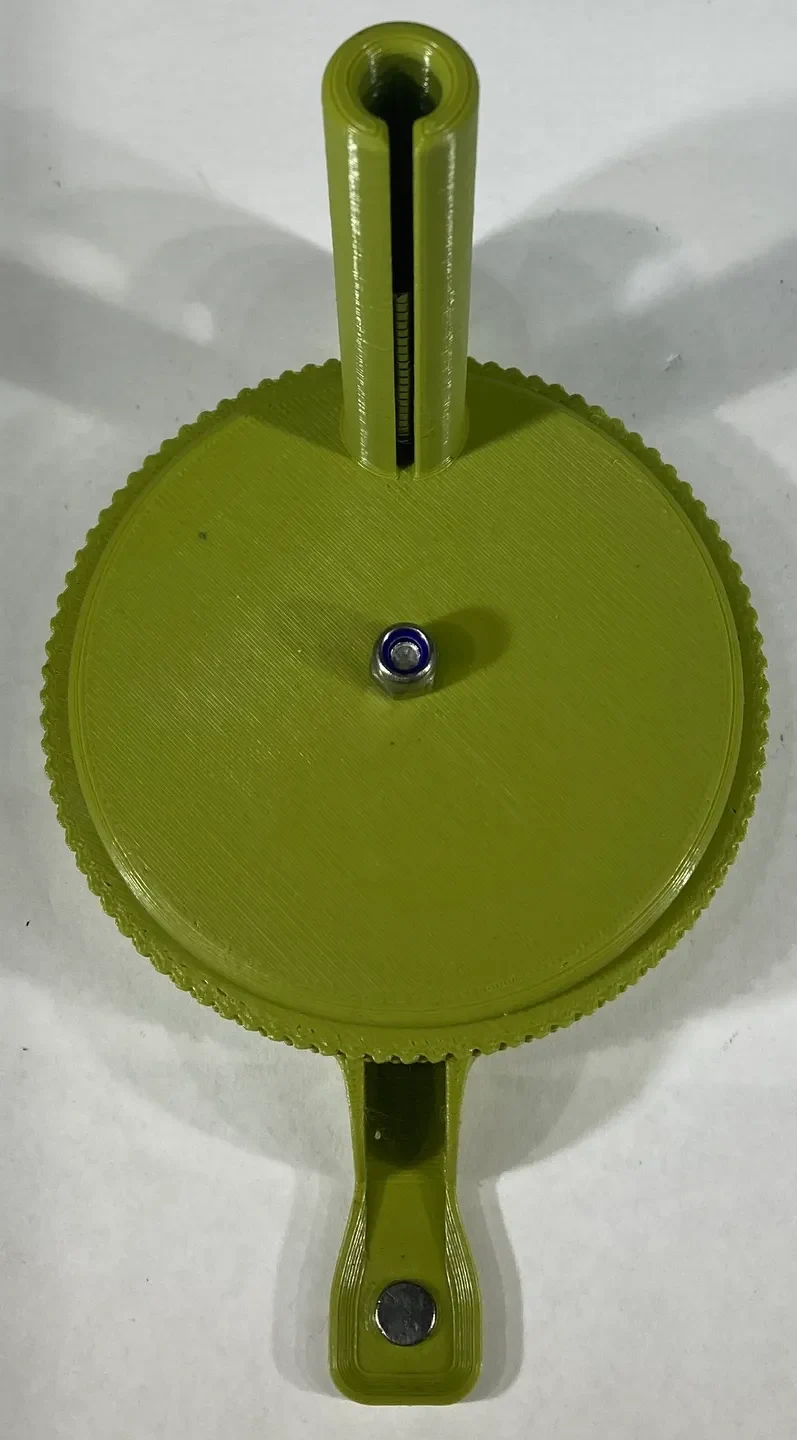

В колонне есть высокая прорезь, благодаря которой вы можете видеть, сколько магнитов остается, когда они полностью находятся внутри стопки.

Каждый поданный магнит оказывается на жердочке, поэтому каждый раз он оказывается в одном и том же месте. Они никогда не выпадают из устройства.

Эта модель во многом основана на моем оригинальном магнитном сервере Gridfinity.

Необходимые детали:

Винт 4x20 мм (или длиннее)
Контргайка М4 или гайка М4.
Два неодимовых магнита 6x2 мм.

Сборка:

Распечатайте по одной из каждой части
Приклейте к основанию два магнита, расположенные в одинаковой ориентации (например, оба на север вверх или оба на юг вверх). Такова же и полярность подаваемых магнитов.
Вставьте болт через нижнюю часть основания.
Наденьте колесо на болт углублениями вверх.
Наденьте стопку на болт, совместив отверстие в задней части опоры стопки со штифтом в задней части основания.
Наденьте контргайку на верхнюю часть болта — достаточно затянуть ее вручную.

Нет необходимости склеивать распечатанные детали между собой. Два магнита — единственные детали, которые приклеиваются на место.

Дополнительная сборка:

Вы можете заставить этот магнитный сервер работать одной рукой, если прикрепите его к чему-то тяжелому или закрепите иным образом, чтобы он не мог двигаться во время использования. Например, вы можете зажать заднюю часть опоры стопки сзади основания, или приклеить ее к чему-нибудь, или даже прикрепить ее через центральное отверстие к чему-то внизу, например, к столешнице скамейки или куску дерева. Болты очень хорошо работают с деревом в таких случаях.

База Gridfinity 2x2:

Существует база 2x2, на которой находится этот магнитный сервер. Вы можете найти его вместе с обновленными инструкциями по сборке на странице модели 2x2 Gridfinity Magnet Server. Вам не нужно перепечатывать свой магнитный сервер, чтобы использовать его с базой Gridfinity 2x2 Base.

Устранение неполадок:

Если поданный магнит не скользит вниз по слайду, либо магнит в нижней части слайда отсутствует, либо его необходимо перевернуть, чтобы он был противоположной полярности.
Если для вращения колеса требуется слишком большая сила, убедитесь, что фиксаторы колеса обращены вверх.
Если стопка магнитов подпрыгивает, а не фиксируется на месте, переверните стопку магнитов.

Использование:

Загрузите магниты в стопку. Магнит в основании должен притягивать стопку. Если стопка подпрыгивает, переверните магниты и вставьте их в другой ориентации.
Если вы не закрепили сервер, возьмитесь за заднюю часть опоры стека одной рукой.

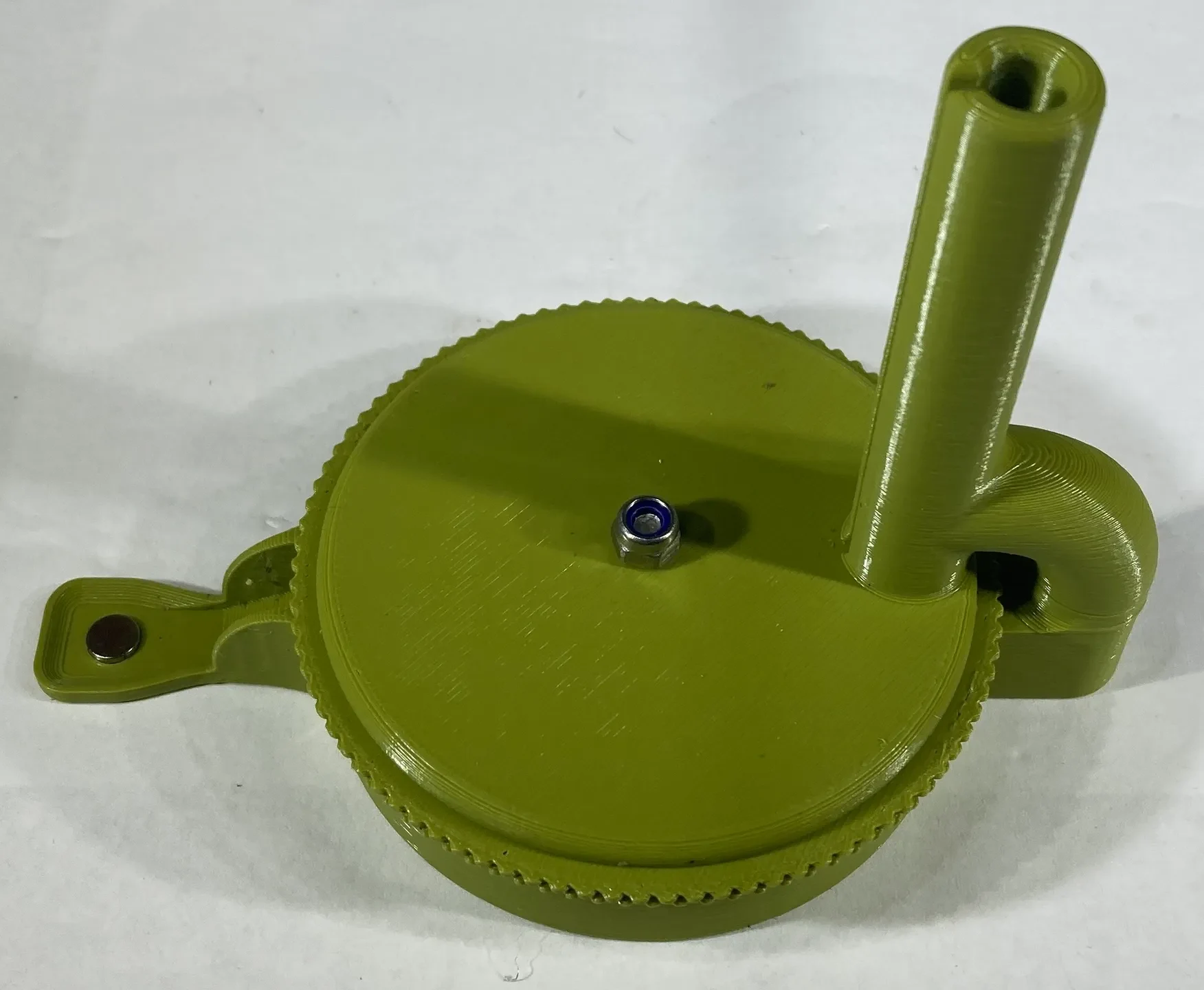

Поверните большое колесо с накаткой на 180° в любом направлении, чтобы обслужить следующий магнит.
Снимите магнит с места.

Посмотреть его в работе можно здесь:

Дополнительная информация

Здесь есть страница, посвященная моим магнитным серверам:

https://3ddoodle.com/magnet-servers/

О Гридфинити:

Система Gridfinity от Зака Фридмана: https://thangs.com/designer/ZackFreedman

https://www.youtube.com/c/ZackFreedman

Лицензия: CC BY-NC-SA 4.0 https://creativecommons.org/licenses/by-nc-sa/4.0/
