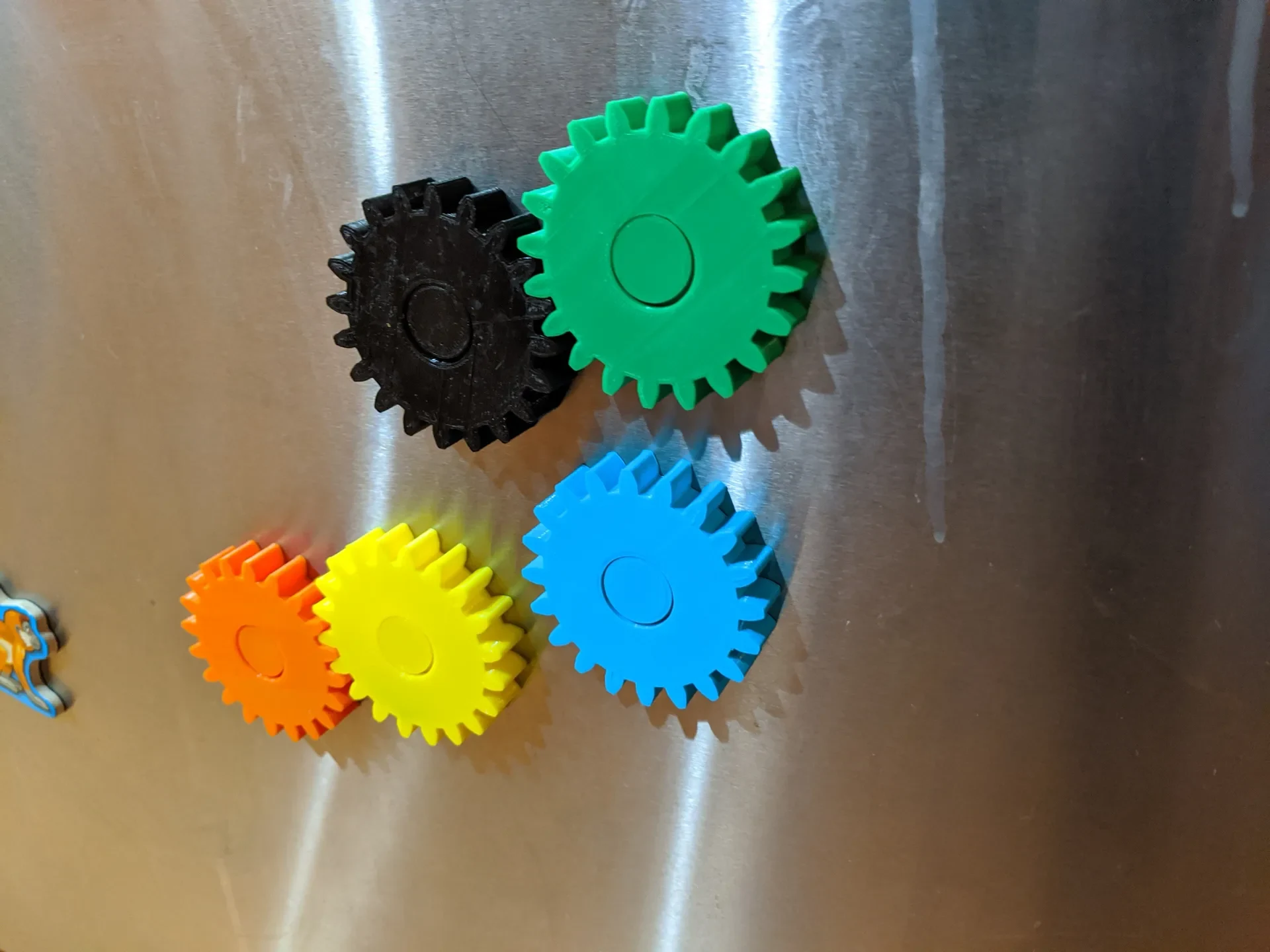

Магнит на холодильник со встроенным магнитом......

Ремикс с https://www.thingiverse.com/thing:2583482.

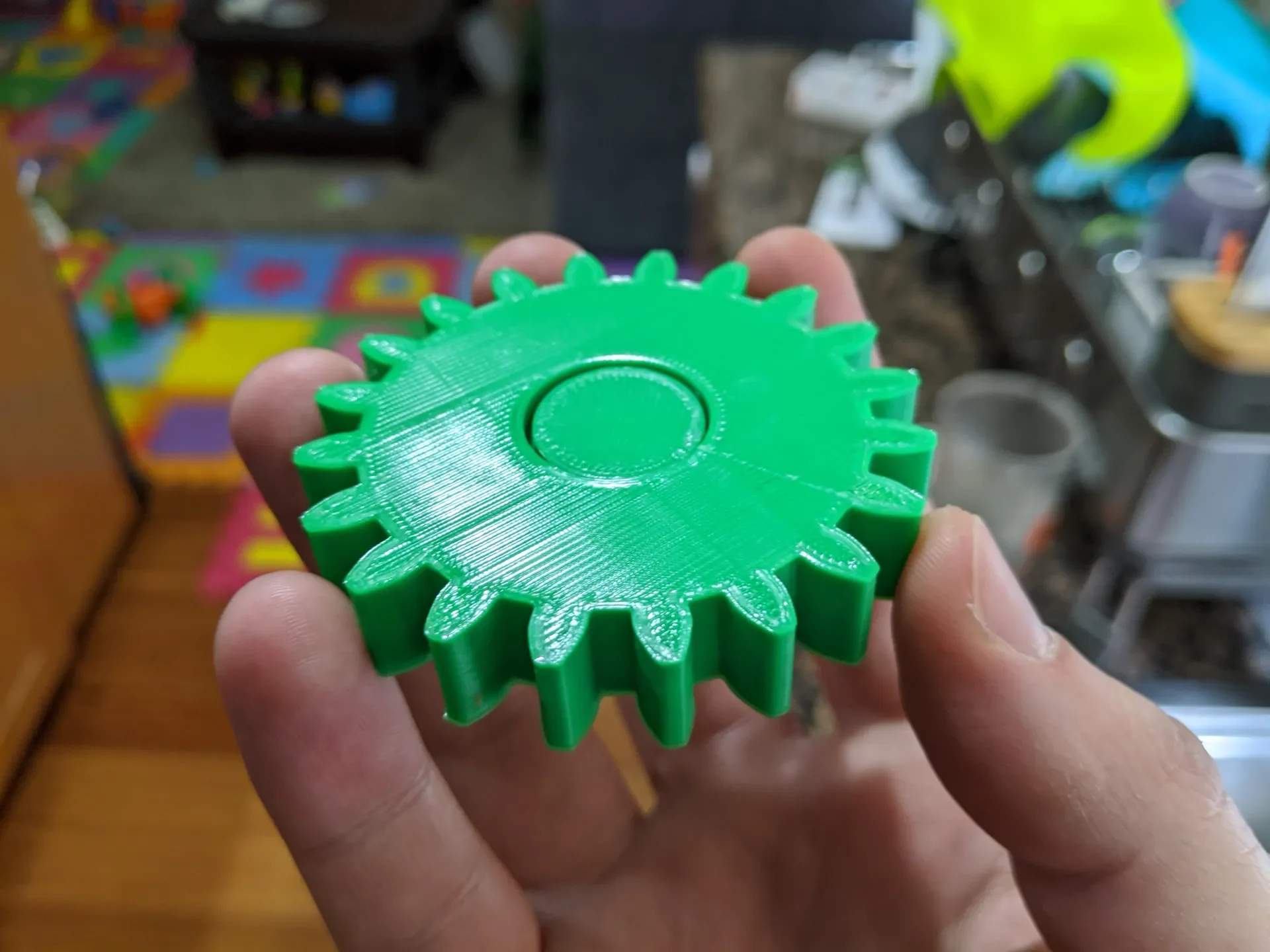

Мне понравился дизайн и сетка этих шестерен, но я хотел что-то, что не требовало бы клея или подшипников, которые можно было бы развинтить. Я переделал шестерню среднего размера, чтобы у нее была свободно вращающаяся центральная часть, куда можно вставить магнит в середине печати. Допуск внутренней части составляет 0,75 мм. Это было лучшее место для моего принтера: он мог печатать без переплета, но при этом, на мой вкус, не слишком болтался внутри.

Видео вращения магнитов: https://youtu.be/JzEt2P-PI2s

Я использую два неодимовых магнита размером 15 x 2 мм, которые помещаю в центральную полость, как только стены будут напечатаны достаточно высоко.

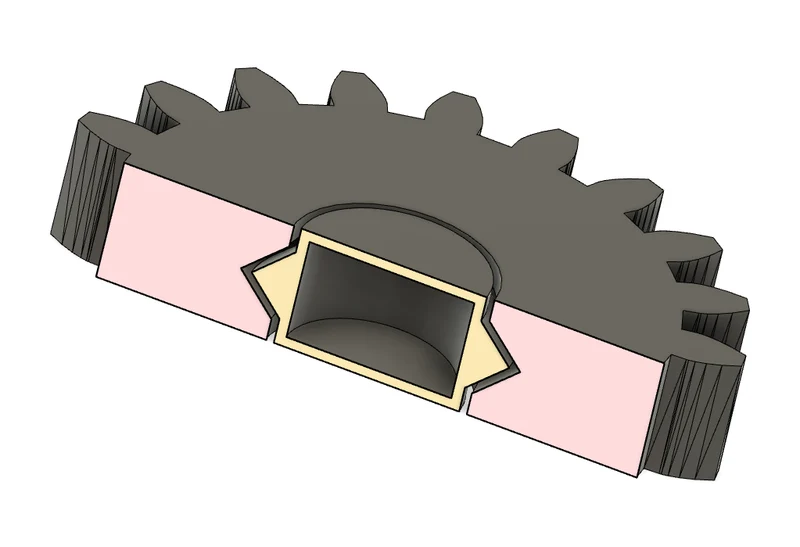

Полость расширяет высоту отпечатка и имеет такие размеры, чтобы магниты могли свободно перемещаться внутри. Это означает, что шестерня будет прилипать к холодильнику с обе��х сторон.

В комплект входит .stl-файл центрального механизма, который, вероятно, можно будет напечатать внутри других моделей шестерен оригинальной вещи. Также включен мой проект Fusion 360, чтобы его можно было дополнительно модифицировать, изменяя размер, изменяя допуск или при необходимости добавляя обратно колышки.

Распечатать инструкции
Категория: Механические игрушки Настройки печати

Плоты: Нет

Поддерживает: Нет

Разрешение: .2

Заполнение: 0%

Нить: Hatchbox PLA
Примечания:

Заполнение 0% меня вполне устраивает, и верхние слои по-прежнему получаются идеальными. Если у вашего принтера проблемы с верхними слоями, используйте заполнение. Просто проверьте предварительный просмотр gcode, чтобы убедиться, что центральная полость магнита не будет заполнена.

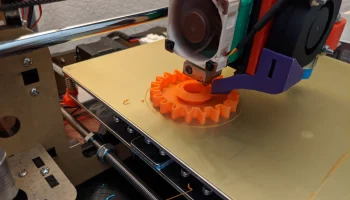

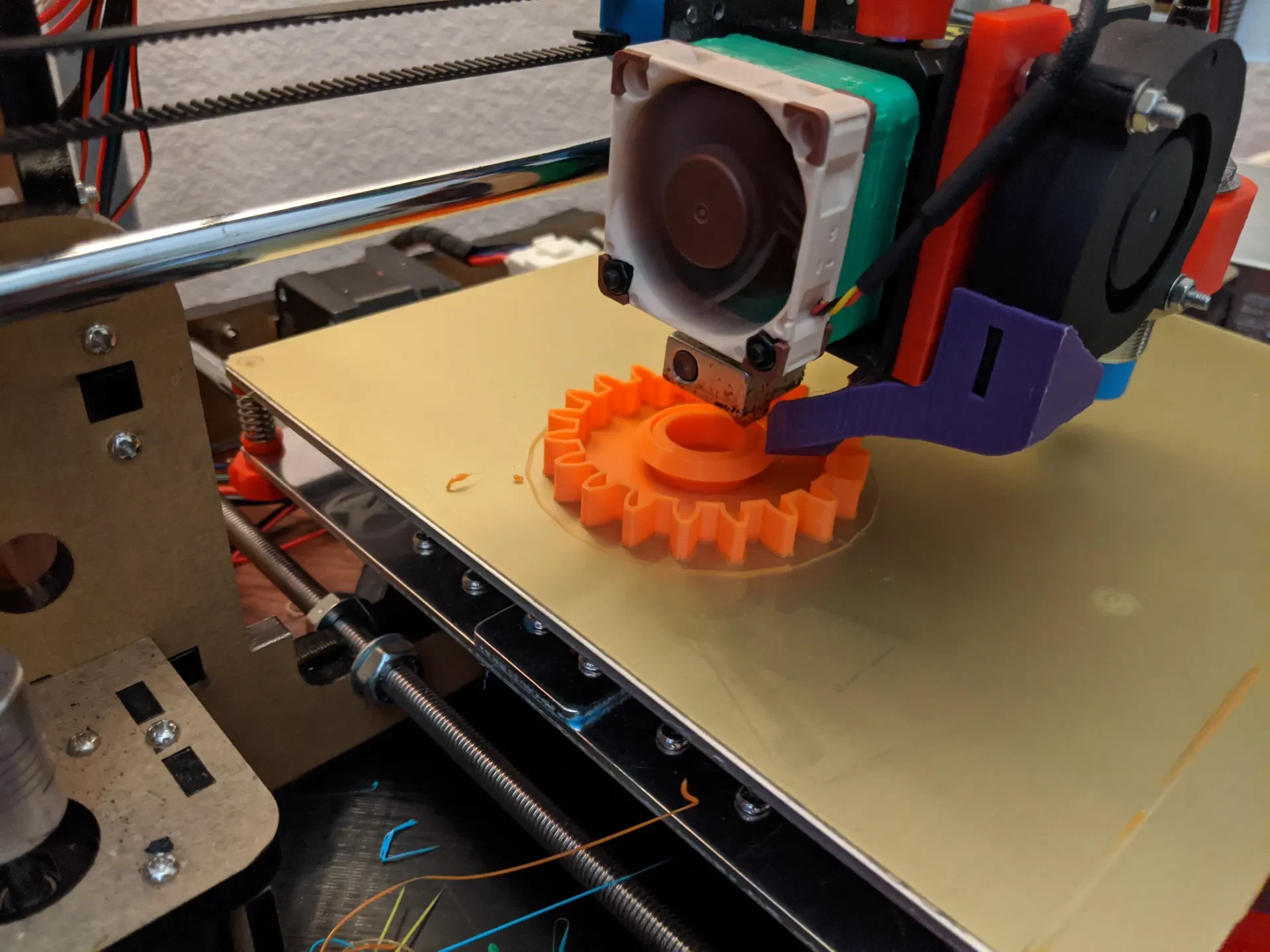

Я использовал два неодимовых магнита размером 15х2 мм. высота (2 мм + 2 мм + 1 мм) = 5 мм от рабочей пластины — это минимальная высота по оси Z, на которой можно разместить магниты. Высота модели 12 мм, поэтому у вас будет достаточно времени, чтобы подойти и разместить их.
Размещение магнитов: https://youtu.be/-1uk\_wF6b0E

Я просто бросил их, пока принтер работал, но если хотите, вы можете приостановить печать и отодвинуть экструдер в сторону. Я просто бросил их, чтобы не рисковать появлением странных артефактов из-за паузы.
