Испытание на 3-точечный изгиб

Введение

Если вы когда-либо видели видео с CNC Kitchen или интересовались тестированием материалов, вы, вероятно, слышали об испытании на трехточечный изгиб (см. Википедию).
Его можно использовать для анализа жесткости материалов.

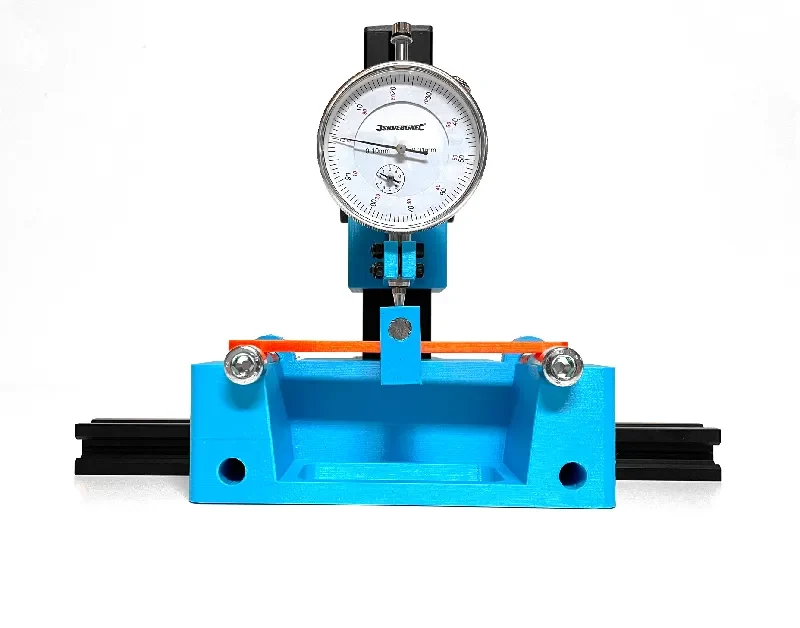

Для этого образец помещается между двумя точками. Если теперь приложить силу к образцу в середине (т. е. в третьей точке), он упруго деформируется. Теперь цель состоит в том, чтобы измерить этот изгиб как можно точнее. Например: насколько сильно изгибается образец из ПЭТГ с силой 12 Н?

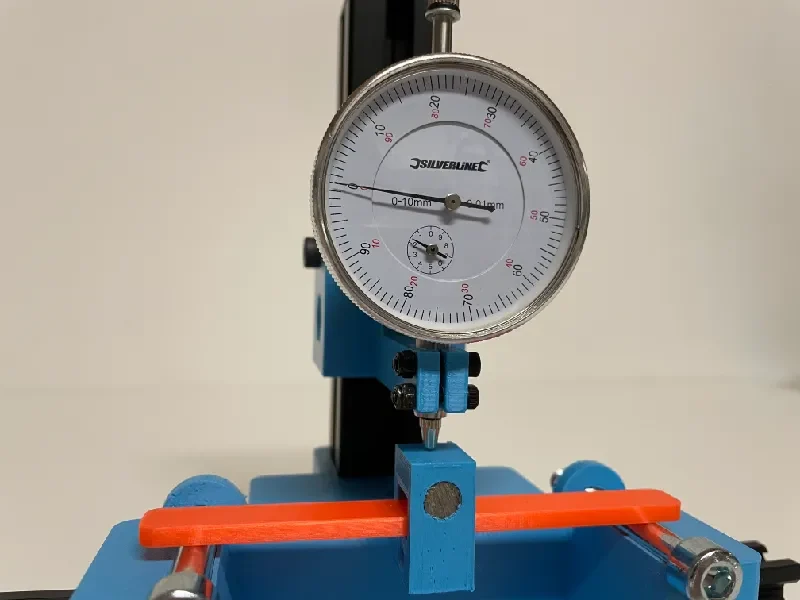

При такой конструкции к образцу можно приложить силу, прикрепив груз или потянув его рукой. Деформация измеряется прецизионным циферблатным индикатором, высоту которого можно регулировать на профиле 3030 T-Slot.

Хотите увидеть это в действии?
Посмотрите одно из моих видео:

спецификация

В следующем списке вы найдете все, что дополнительно потребуется в виде шурупов и профилей.

Количество деталей
Винты с цилиндрической головкой
M3 х 16 мм 2
М5 х 20 мм 3
М6 х 12 мм 3
М8 х 50 мм 2
(Т-) Гайки
Самоконтрящаяся гайка M3 2
Т-образная гайка M5 для Т-образного паза 2020 г.
Т-образная гайка M6 для Т-образного паза 3030 3
Гайка М8 2
Алюминиевые профили
2020 Т-образный паз 250 мм (может быть и длиннее) 1
3030 Т-образный паз 160 мм (мин. 100 мм) 1
Другие
Стержень толщиной 8 мм x 18 мм 1
Необязательно
Конец 2020 года 2
3030 Торцевая крышка 1

Также необходимы точный циферблатный индикатор и гири. В качестве гирь можно использовать ведро и банки из-под напитков, песок и т. д.

Сборка
Расп��чатайте части «base.stl», «dial-Indicator-holder.stl» и «sample-hook.stl».

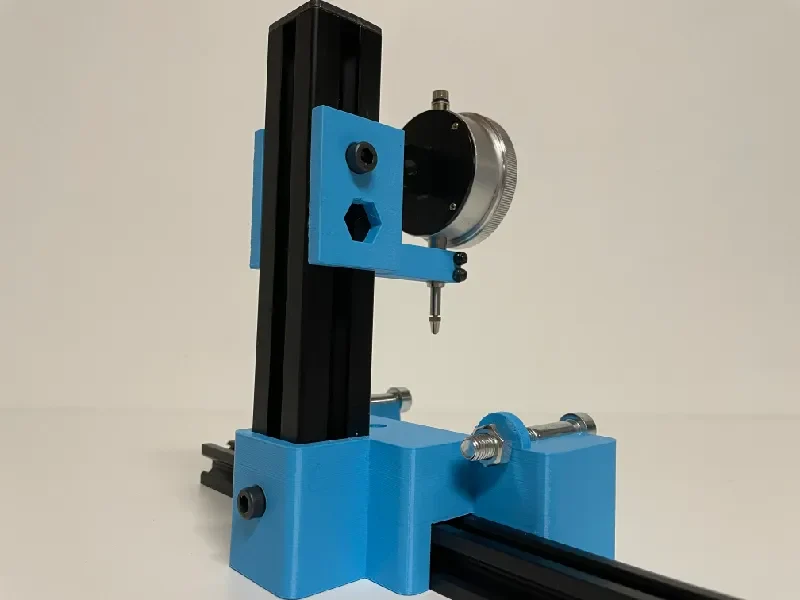

Вставьте профиль 2020 в нижнее отверстие, а профиль 3030 в верхний держатель.
Добавьте соответствующие Т-образные гайки в места отверстий.
Закрепите профиль 2020 тремя винтами М5 х 20 мм.
Закрепите профиль 3030 винтом М6 х 12 мм.

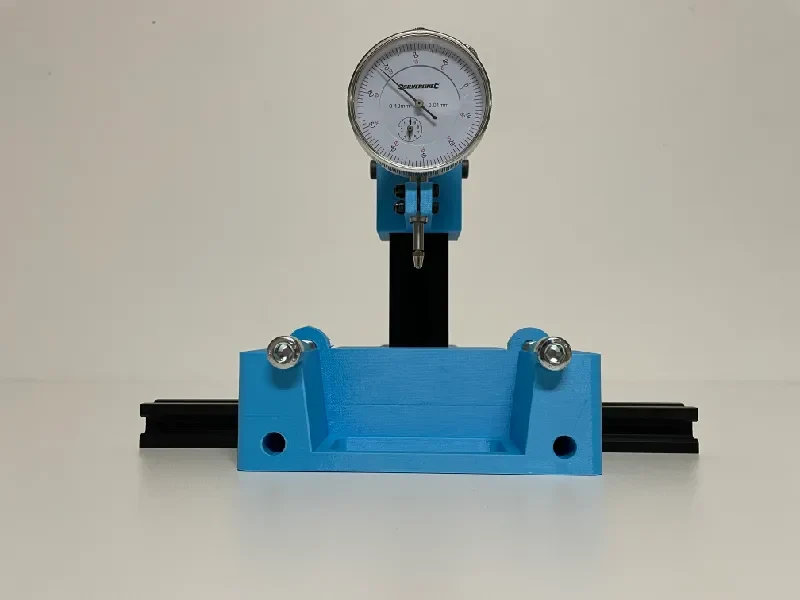

Вверните два винта M8 x 50 мм в основание и закрепите их на концах двумя гайками M8.

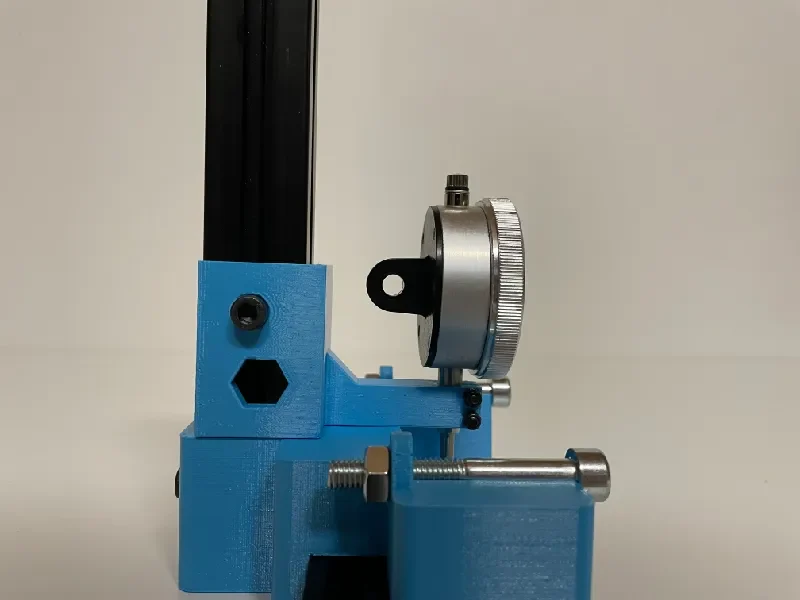

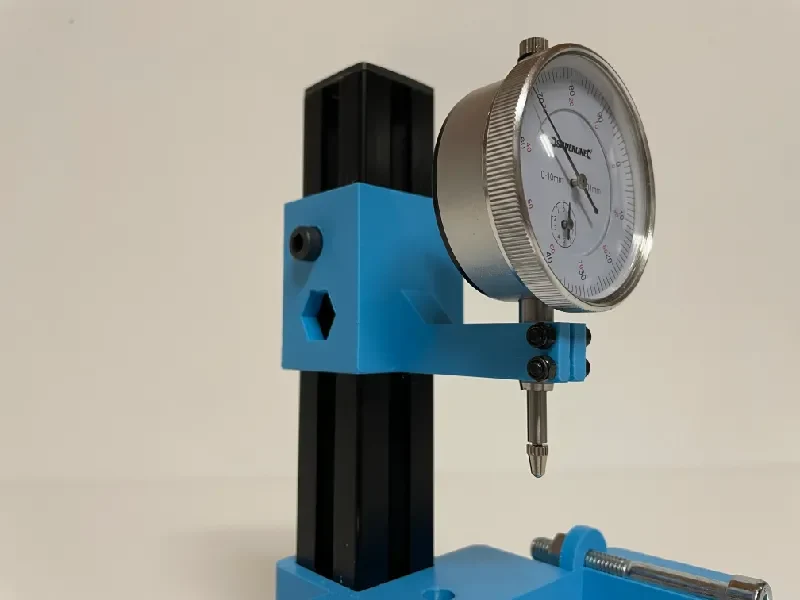

Вставьте циферблатный индикатор в держатель и затяните его двумя винтами M3 x 16 мм и самоконтрящимися гайками. Убедитесь, что манометр прочно закреплен на месте. Не перетягивайте их!

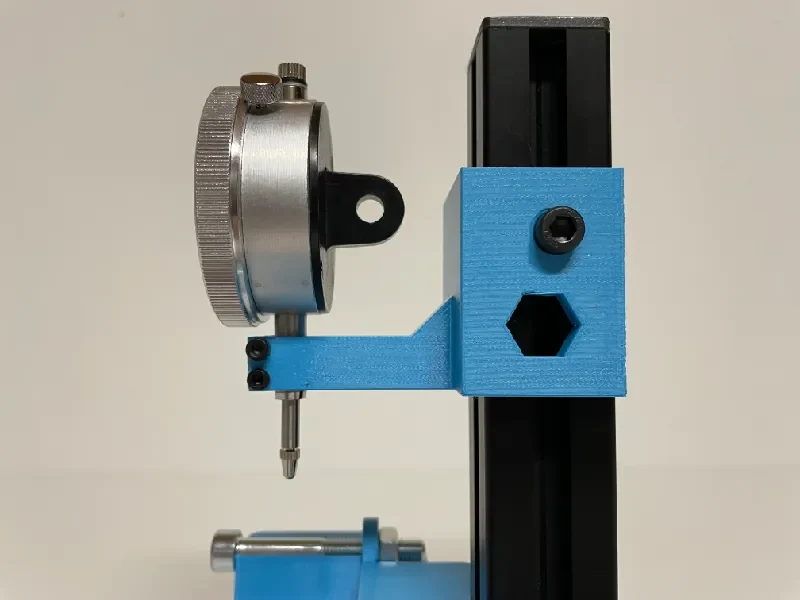

Вставьте держатель в профиль 3030 с помощью двух винтов M6 x 12 мм и Т-образных гаек и слегка затяните винты.
(Необязательно) Добавьте заглушки на концы профилей.
Вставьте 16-миллиметровую часть стержня диаметром 8 мм в крючок для проб.
Готово!
Печать образцов

Используйте 15 периметров.

Запуск теста

Продолжение будет скоро
