Jo-110: катушка для проявки пленки 110/16 мм v2 (Jobo-fit)

Это совершенно новая версия!

Я снимаю и проявляю дома множество различных форматов пленки, и ни одна из 110 катушек для проявки пленки мне не помогла, поэтому я начал возиться, и это мой последний — ВСЕ НОВЫЙ — дизайн с некоторыми приятными улучшениями, основанными на отзывах других и моем собственном использовании. Если вас интересует предыдущая версия, загляните в мой профиль. Я оставил это там для справки.

Очевидно, что это предлагается здесь для того, чтобы люди могли сделать его для себя (если да, дайте мне знать!), Но если вы хотите, чтобы я напечатал его для вас, я был бы рад это сделать за разумную цену. Не стесняйтесь писать мне здесь.

Чтобы увидеть реальные отпечатки моего дизайна, посетите вкладку «Мастера» (я печатаю практически все, что создаю).

Он был разработан для использования с танками серии Jobo 15xx. Возможно, он работает с другими, но я не тестировал ничего, кроме серии 15xx.

Основные особенности новой версии

Главные особенности, отличающие эту версию от предыдущей (не говоря уже о том, что это совершенно новый объект/дизайн):

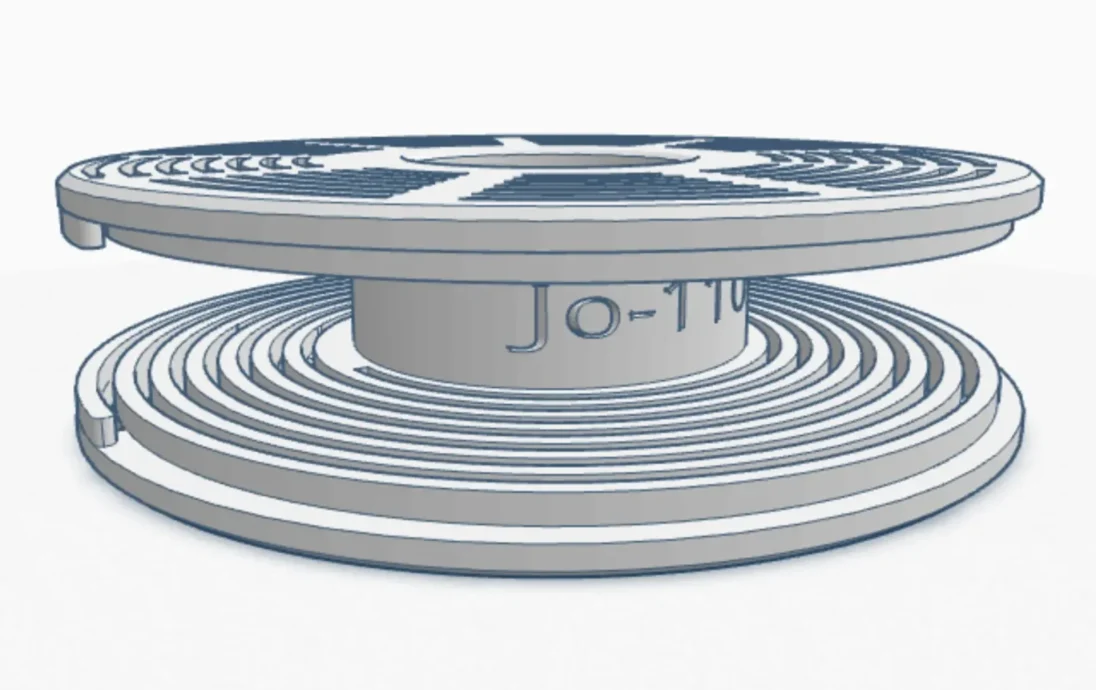

Я добавил к ней поворотный замок, чтобы он работал/ощущался немного как другие пластиковые катушки, что поможет удалить пленку после проявления и потенциально облегчит загрузку пленки. Обычно я просто вставляю пленку, но некоторые люди говорят, что хотели бы повернуть пленку на катушку (как Патерсон), и кажется, что это сделает это возможным.
Я сделал более короткие ребра, по которым движется пленка. Это поможет с загрузкой пленки, поскольку будет меньше трения по поверхности, а также потенциально способствует потоку химикатов (хотя в первой версии у меня с этим проблем не было).
Я добавил небольшой выступ в спиральном отверстии, чтобы уменьшить вероятность сползания пленки во время проявления. За последний год или больше, когда я использовал эти катушки, со мной случалось ползание назад ровно 2 раза, но я подумал, что добавление этого может немного снизить этот риск.

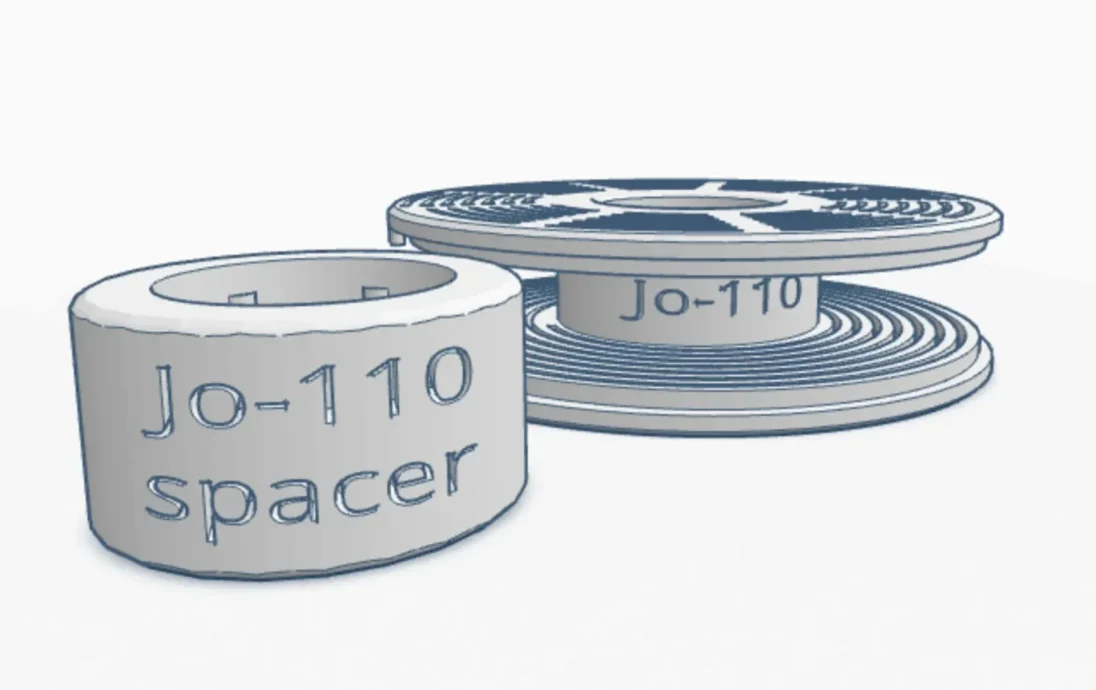

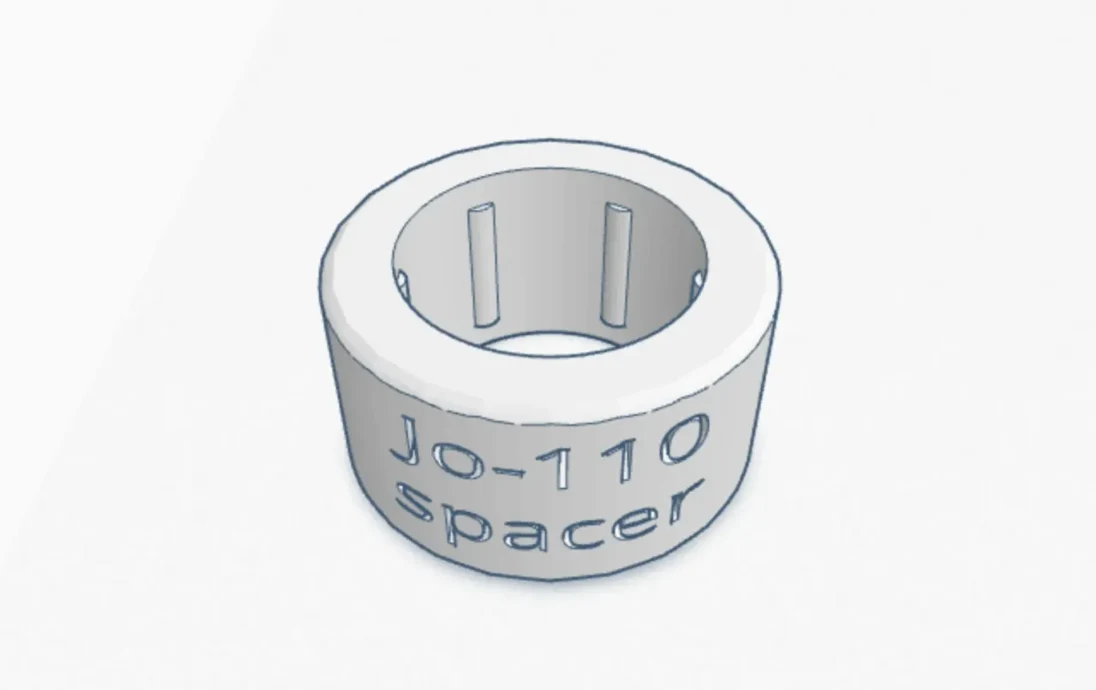

Я добавил модель проставки Jo, которая полезна для некоторых центральных сердечников Jobo, у которых нет выступающих ребер в основании сердечника (из-за чего некоторые из 110 барабанов вращаются свободно из-за их короткости). Эту проставку можно быстро и легко распечатать, и она нужна только в некоторых ситуациях, но я решил включить ее для людей, которым она нужна.

Распечатать инструкции

Принтер: MakerFarm Pegasus 10

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм

Скор��сть печати: 40-50 мм/сек.

Заполнение: 20%

Нить: любой PLA (я использовал GST3D).

Температура сопла: 205°C

Температура кровати: 55°C

Примечания:
Поля: если вы обнаружите, что отпечаток деформируется или скручивается, вам помогут поля. Я обнаружил, что поля не нужны, но у вас может быть другая ситуация.
Jo-Spacer: Если вы распечатаете проставку, вы без проблем сможете легко нанести заполнение. Я бы сказал, что 10-15% будет достаточно. Я распечатал его с заполнением 13%, и это было здорово.

Пост-печать
Ничего особенного для постпечатной обработки. Просто снимите поля (если они используются). Кроме того, в зависимости от допусков вашего принт��ра центральное отверстие может идеально подходить для центрального стержня Патерсона или может потребоваться небольшая шлифовка. По моему опыту, допуски всех принтеров немного различаются.
