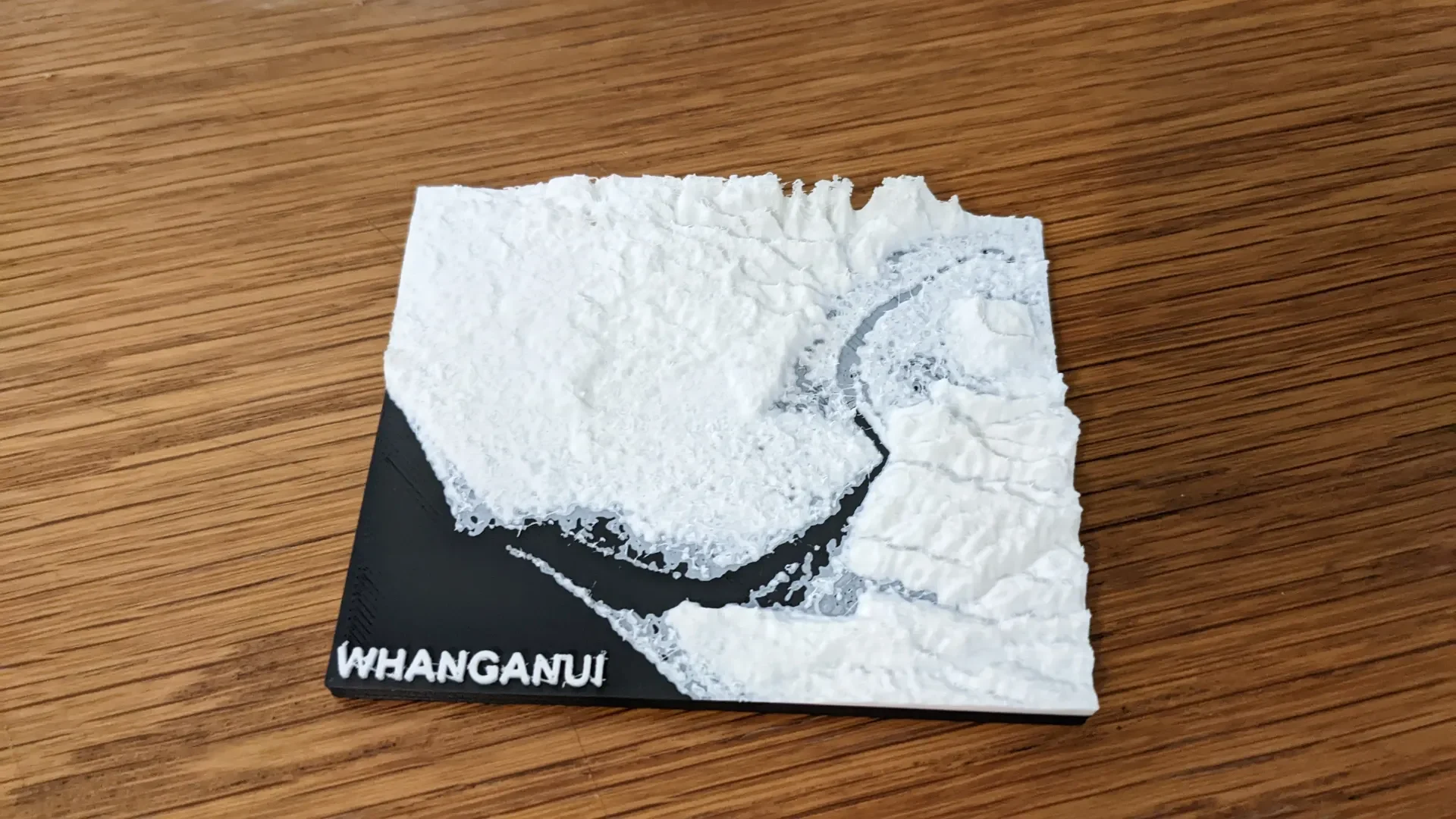

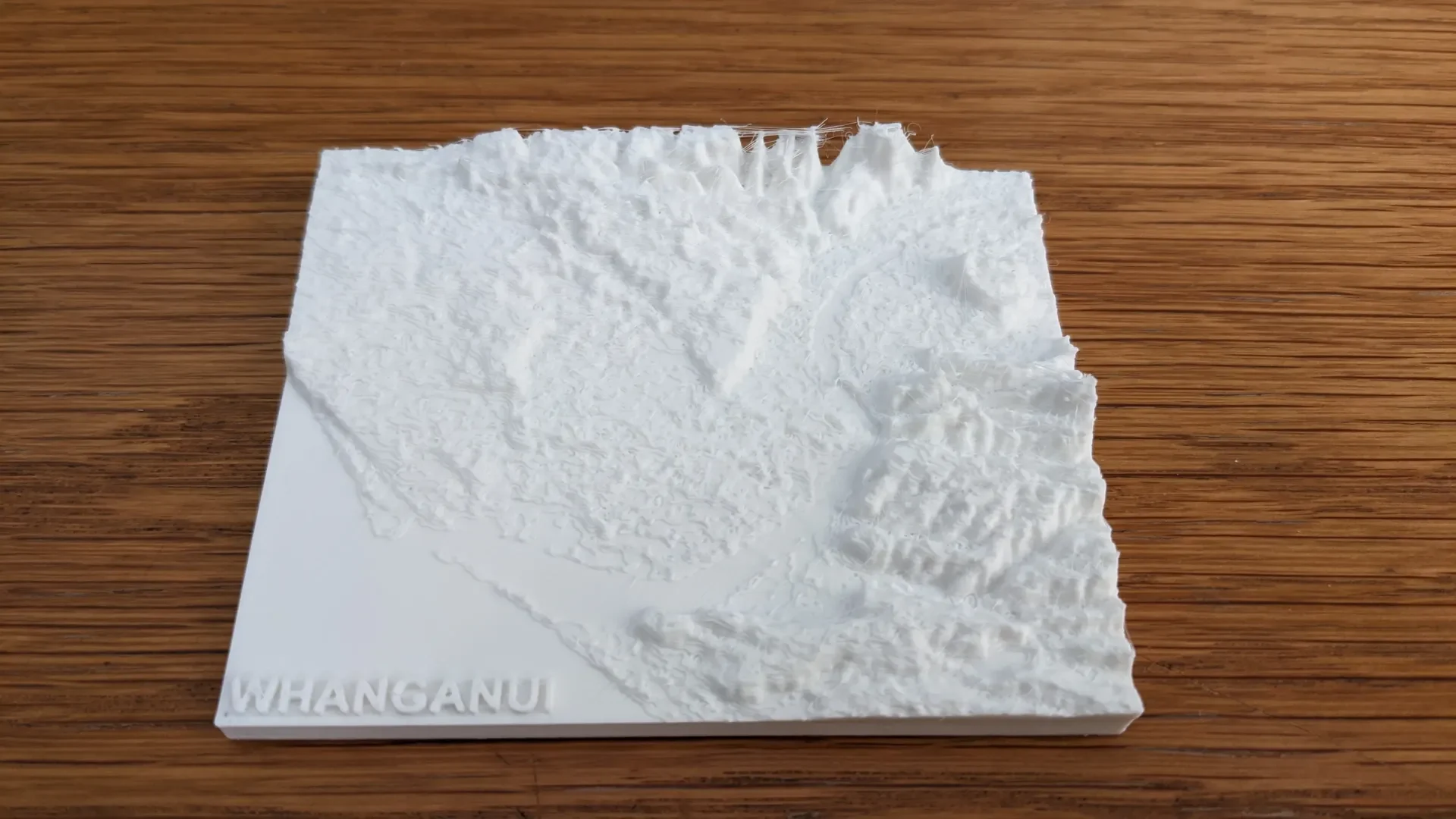

Уонгануи, Аотеароа, Новая Зеландия - Магнит на холодильни...

Почему

Я хотел научиться лучше использовать источники топографических данных и включать их в модели.

Детали модели
Источник данных

Топологические данные Уонгануи были получены с https://www.opentopography.org/ с использованием глобального набора данных Shuttle Radar Topography Mission (STRM).

Используемые инструменты

Paint.Net; Инкскейп; QGIS Desktop, Fusion360, PrusaSlicer

Метод

Данные о рельефе были выбраны и экспортированы с OpenTopography.org и импортированы в QGIS Desktop. Карта высот в оттенках серого была создана и экспортирована в формате PNG. Этот png был изменен в Paint.Net, а затем преобразован в 3mf с помощью https://imagetostl.com/.

Необработанная топографическая сетка 3mf затем была объединена с другими изображениями (преобразованными в SVG с помощью InkScape) для создания формы магнита, которая была экспортирована как окончательная сетка (файлы 3mf, включенные в эту модель) в PrusaSlicer, который использовался для создания и настройки окончательного gcode (файлы gcode, включенные в эту модель).

В модели предусмотрено место для неодимового магнита диаметром 8 мм и толщиной 3 мм. Приклейте его на место цианакрилатным клеем.
