Магнитный манометр с компенсацией допусков для дозатора N...

Ранее опубликованный «Роторный магнитный дозатор» имел магнитный датчик для определения толщины магнита. Переработанная улучшенная версия!

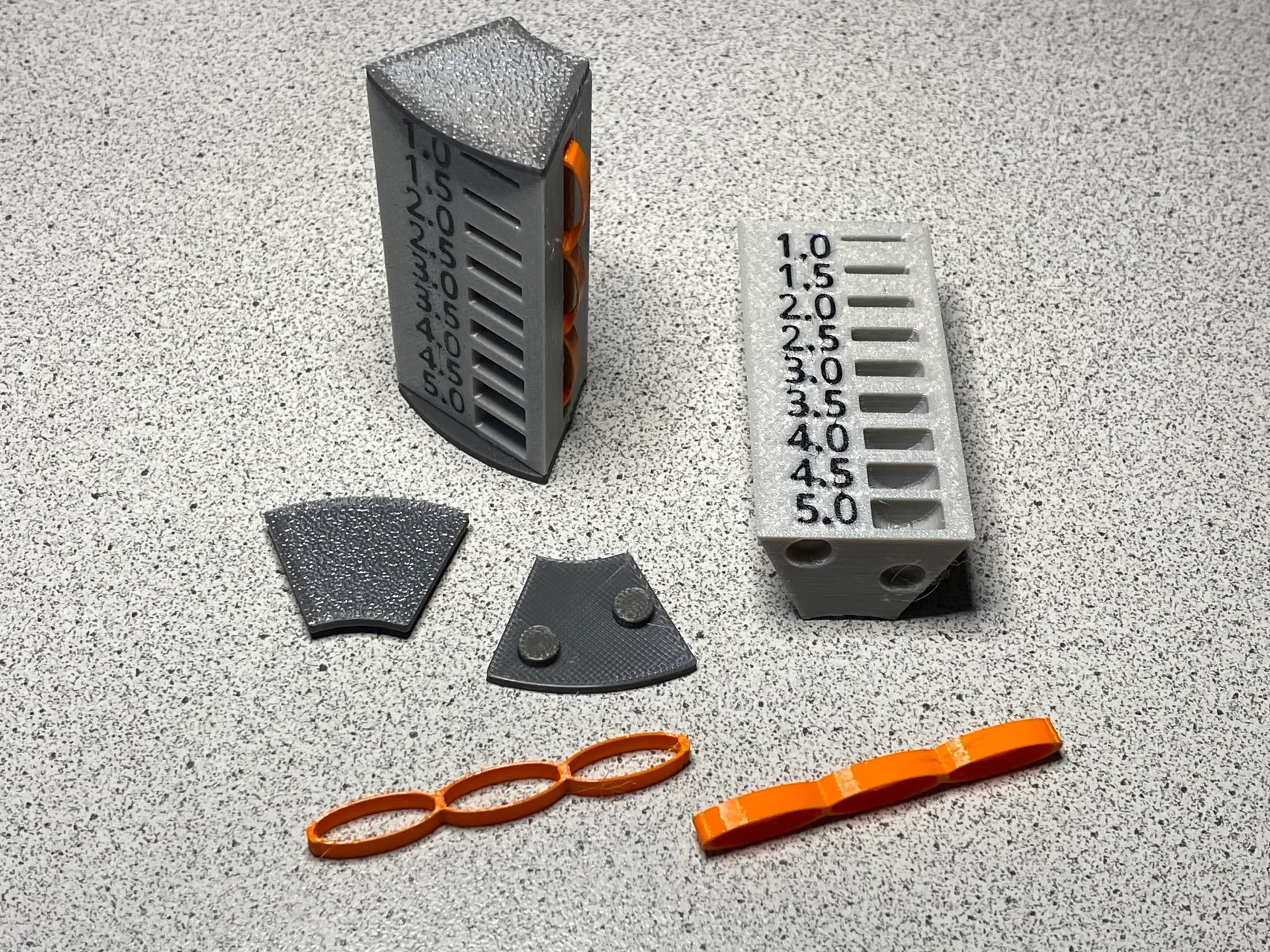

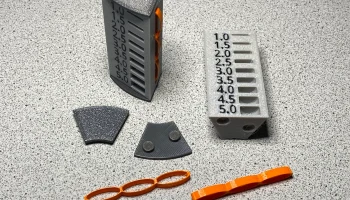

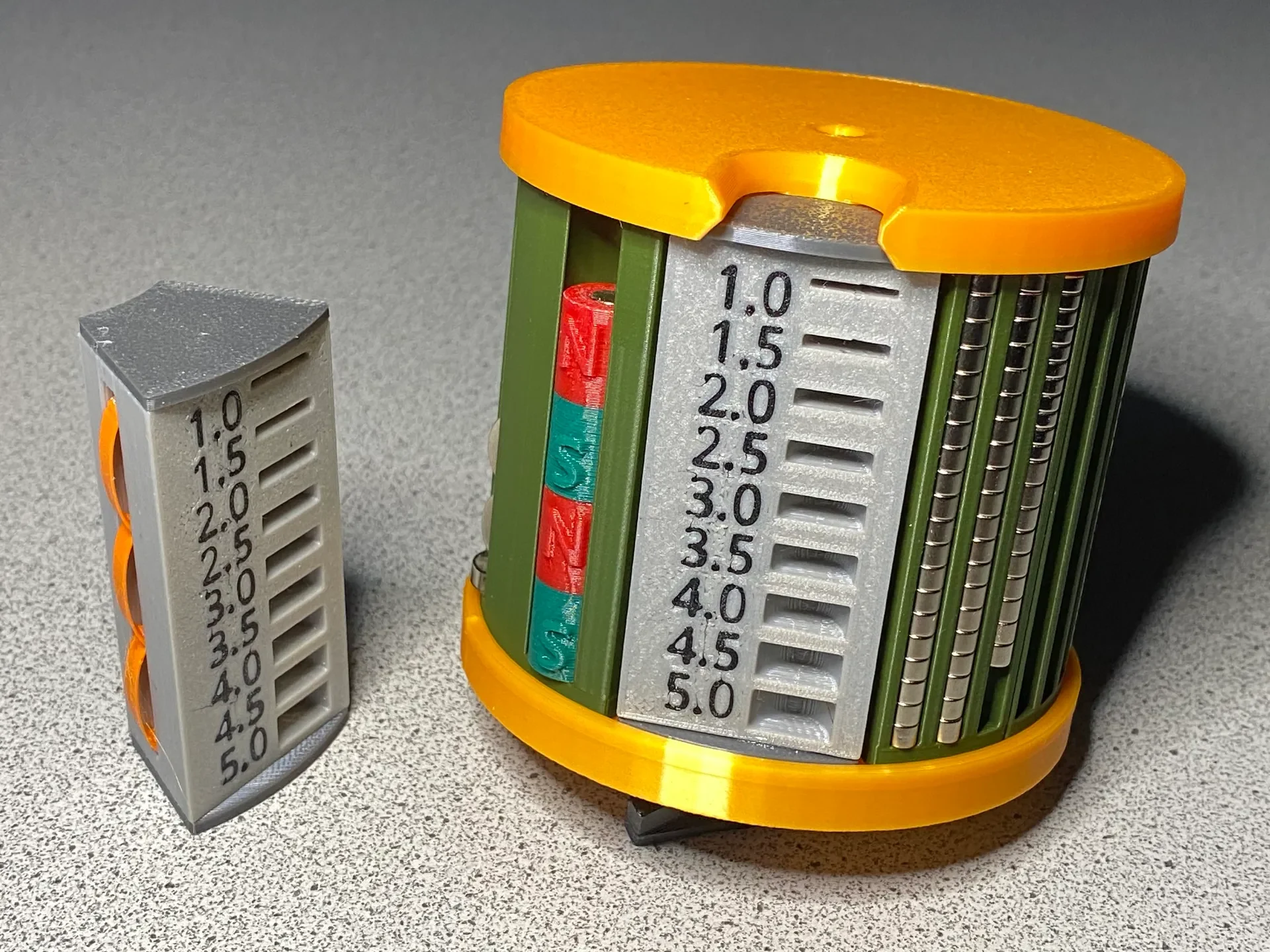

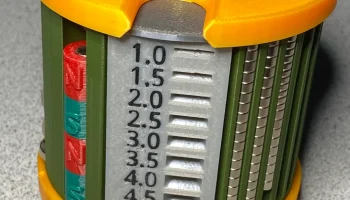

Поскольку мой «Ротационный магнитный диспенсер» состоит из разных частей (30° и 45°) сегментов «торта», из-за допусков и различий в принтерах вы рискуете, что во всей комбинации будут некоторые шлаковые зазоры. Этот новый манометр состоит всего из 6 частей:

Основной корпус манометра
Цифры для многоцветной печати
Верхняя и нижняя крышки для удобства навигации по карусели.

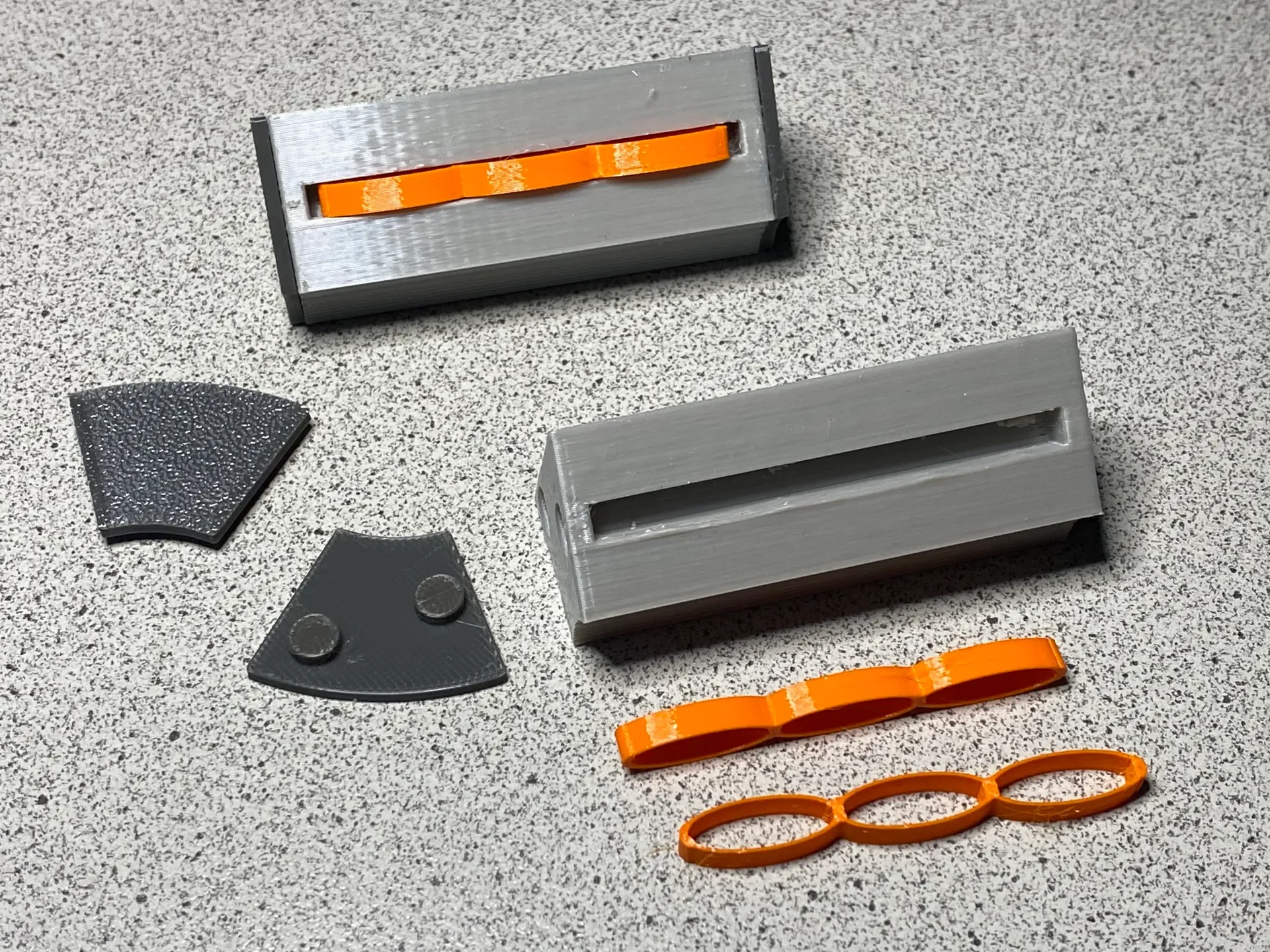

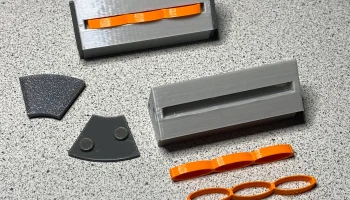

Две пружины, расположенные сбоку для компенсации допусков.

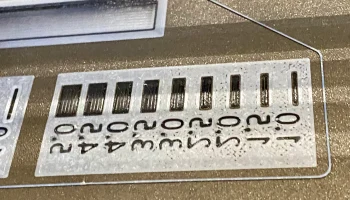

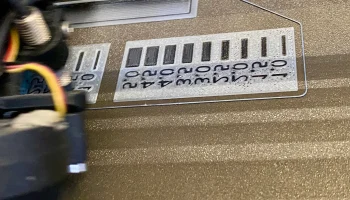

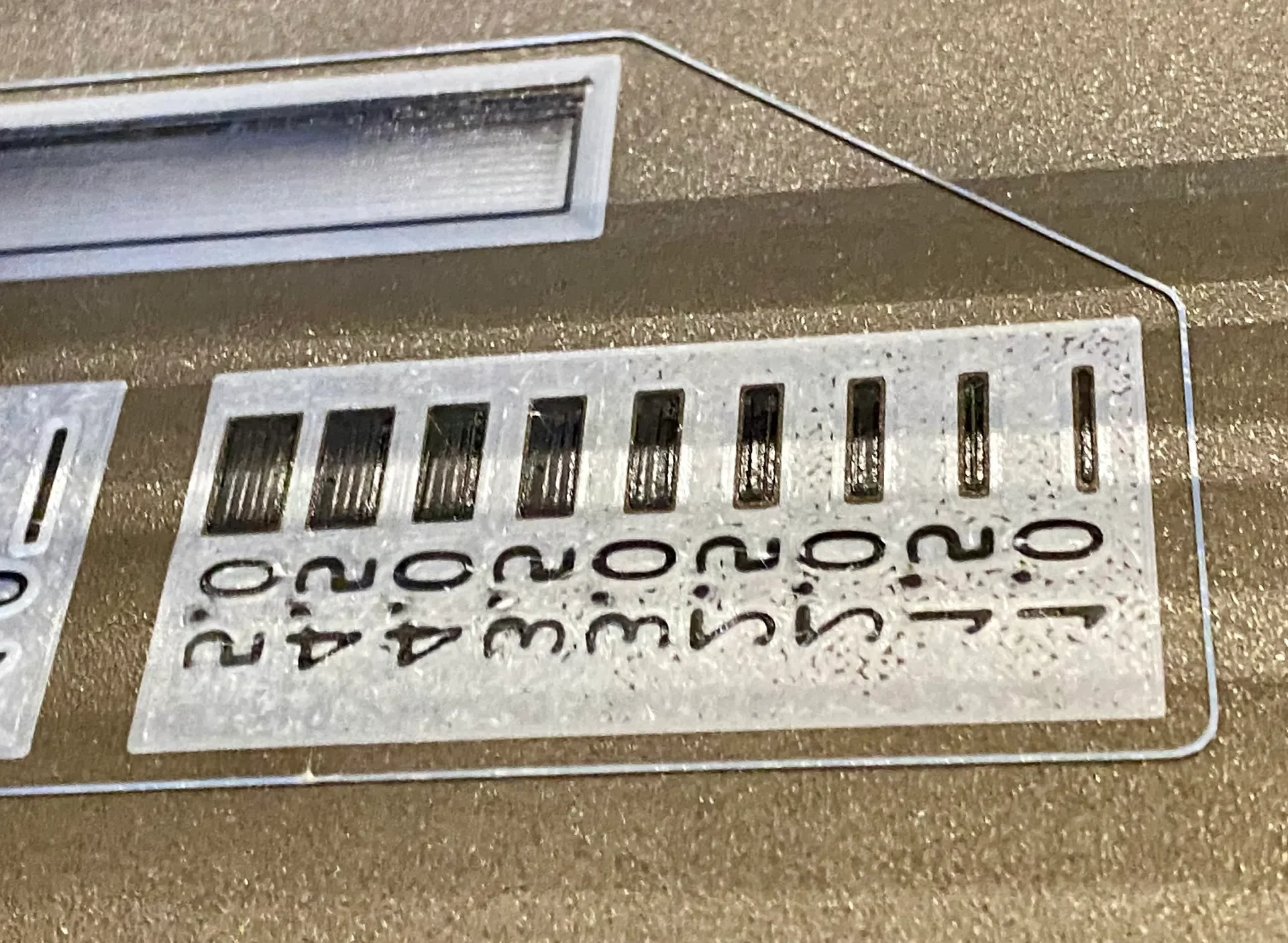

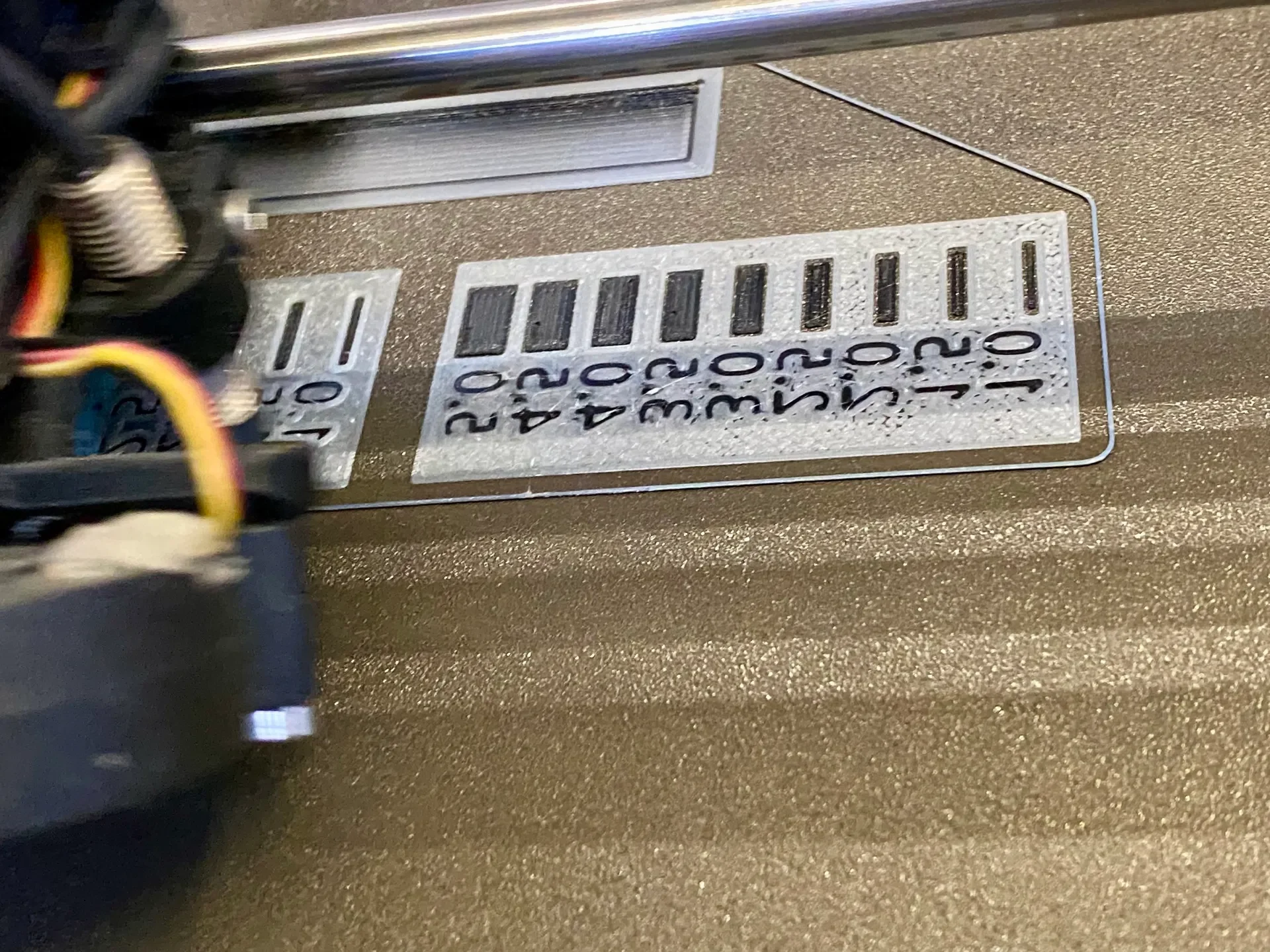

Крышки являются дополнительными, потому что теперь вы можете напечатать основную часть и текст (цифры) на рабочей пластине для более красивой поверхности, крышки просто приклеиваются и имеют соответствующие штифты. Две пружины будут опционально: приклеены в средней части и затем вставлены в пазы основного корпуса. Эти пружины компенсируют допуски и сделают весь пакет компактным при последующей сборке.

Разработан в TinkerCad, напечатан на моем Prusa MK3 с MMU2 из PLA, пружины из PETG, PLA тоже подойдет.

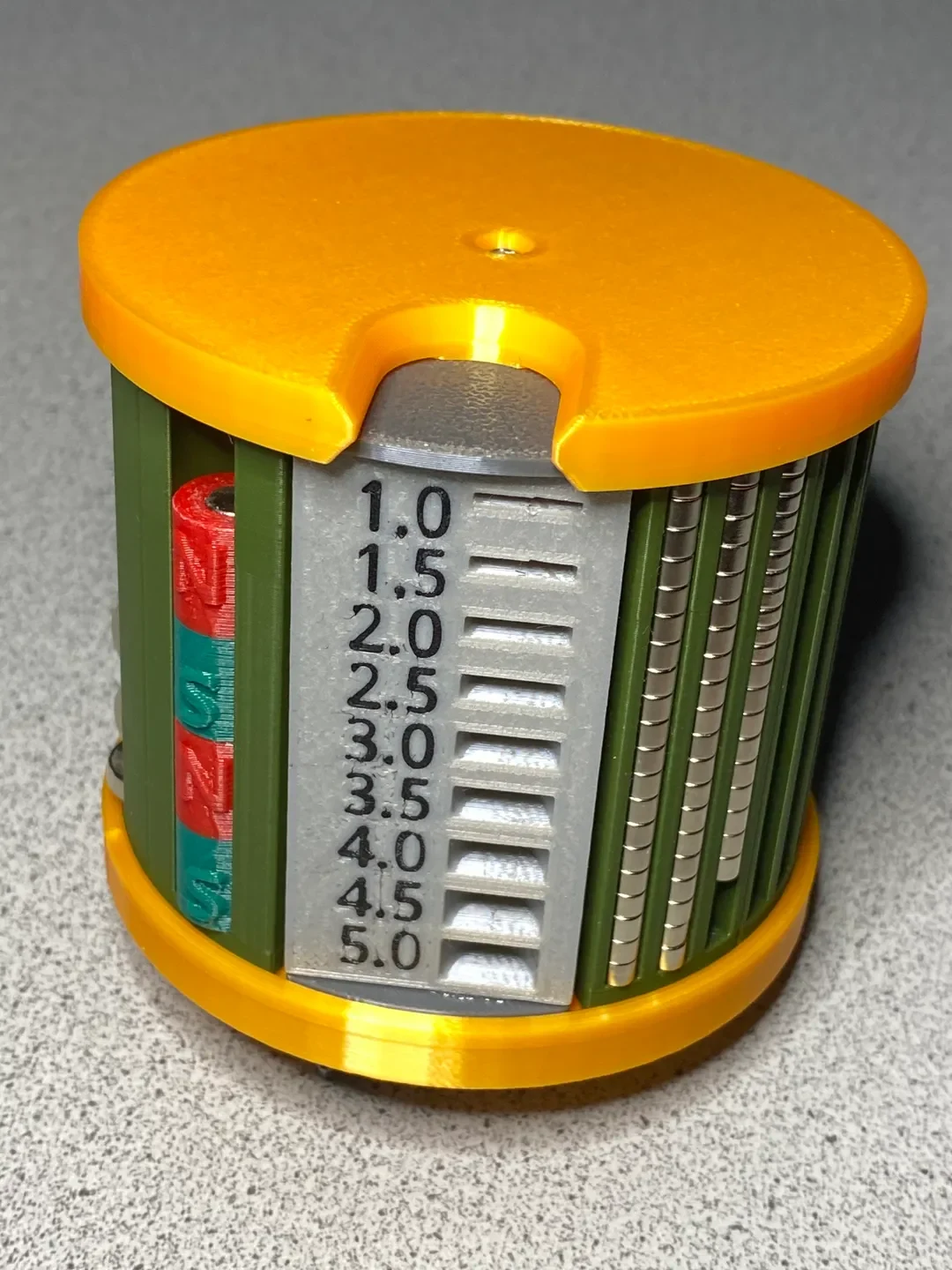

Вот ранее опубликованный роторный диспенсер: https://www.printables.com/de/model/911161-rotary-magnet-dispenser.

Изучите другие мои ��аспечатки: https://www.printables.com/de/@Tritschi

Наслаждайтесь и удачной печати.
