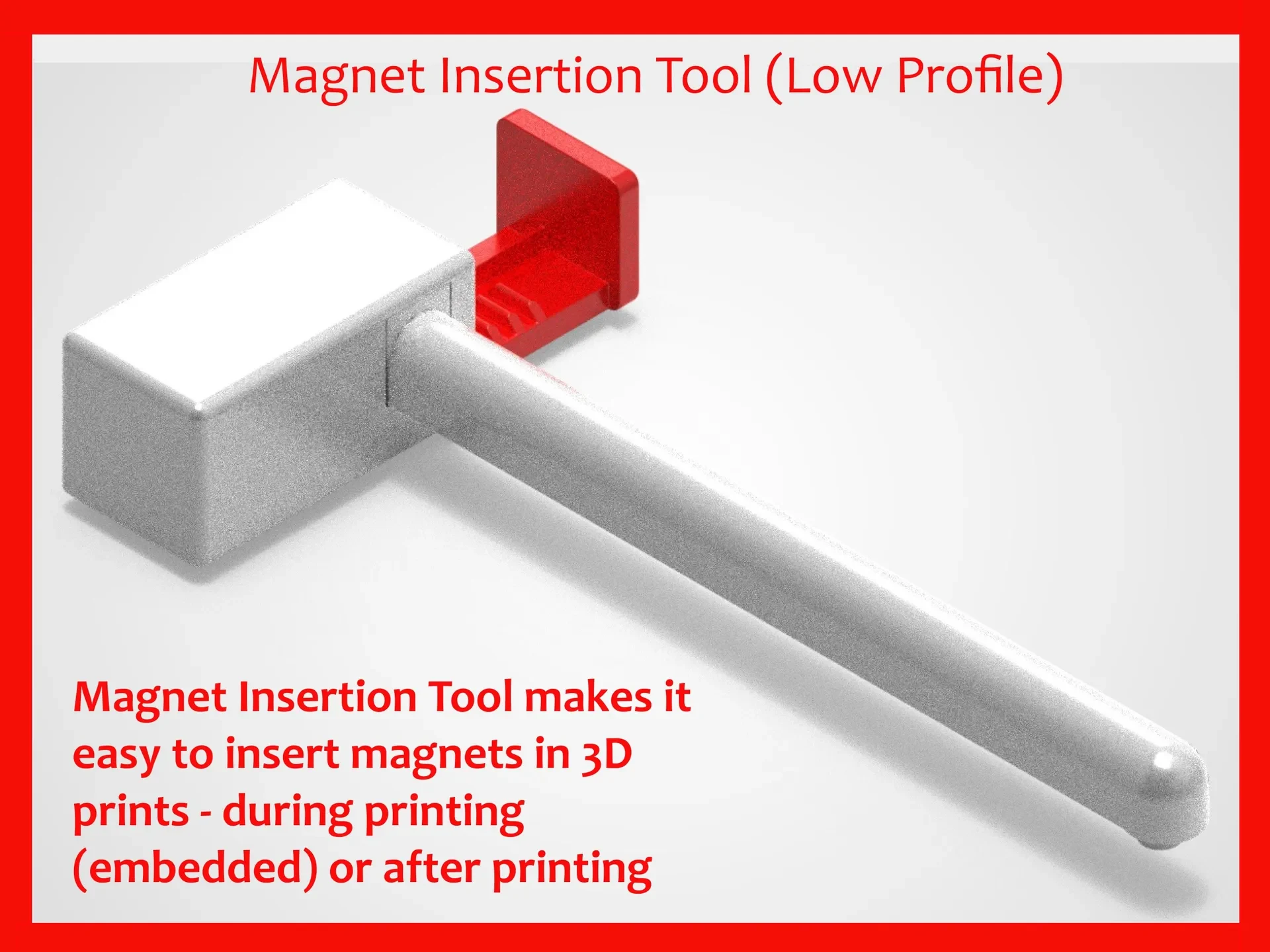

Инструмент для вставки магнита (низкий профиль)......

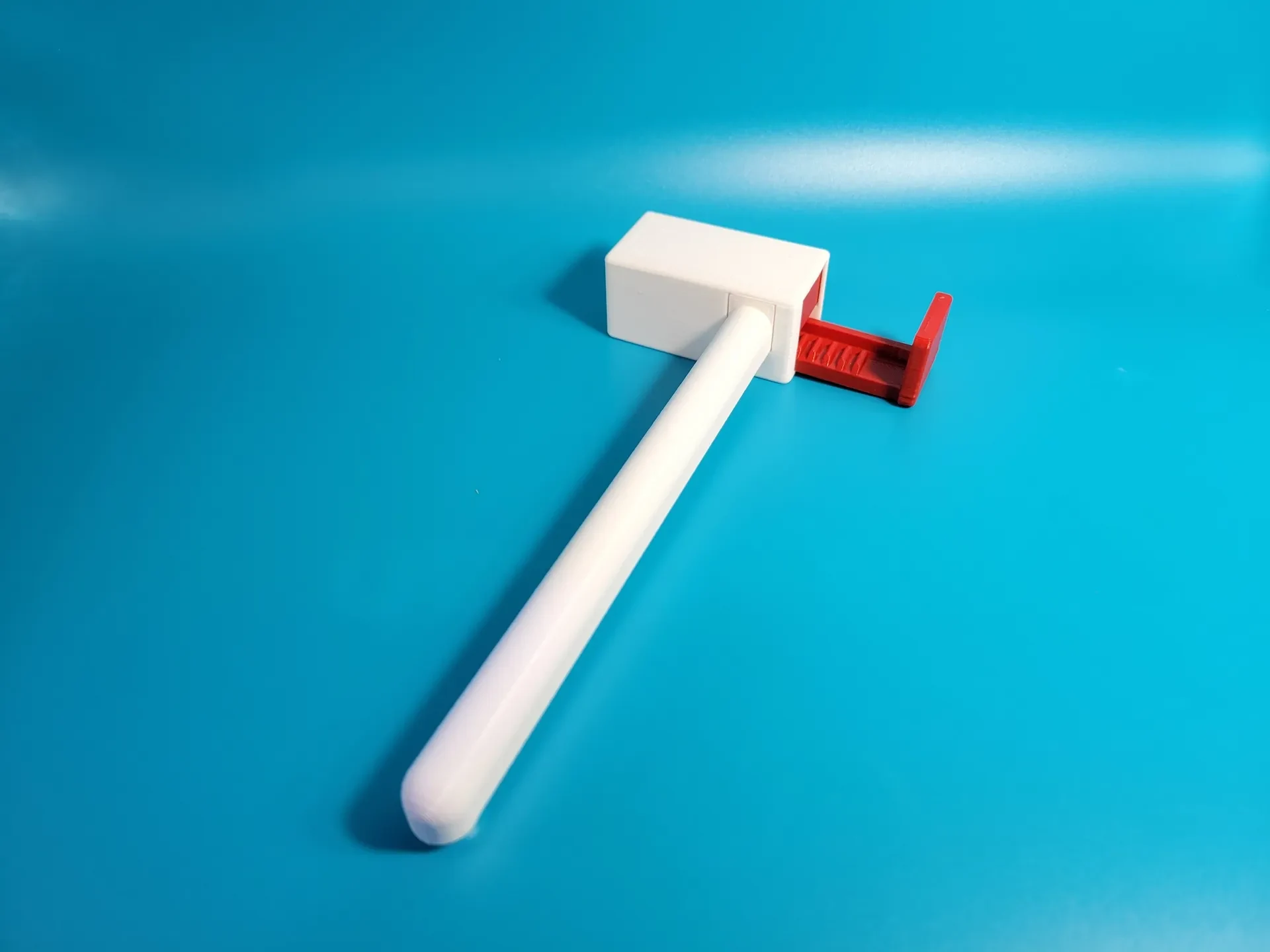

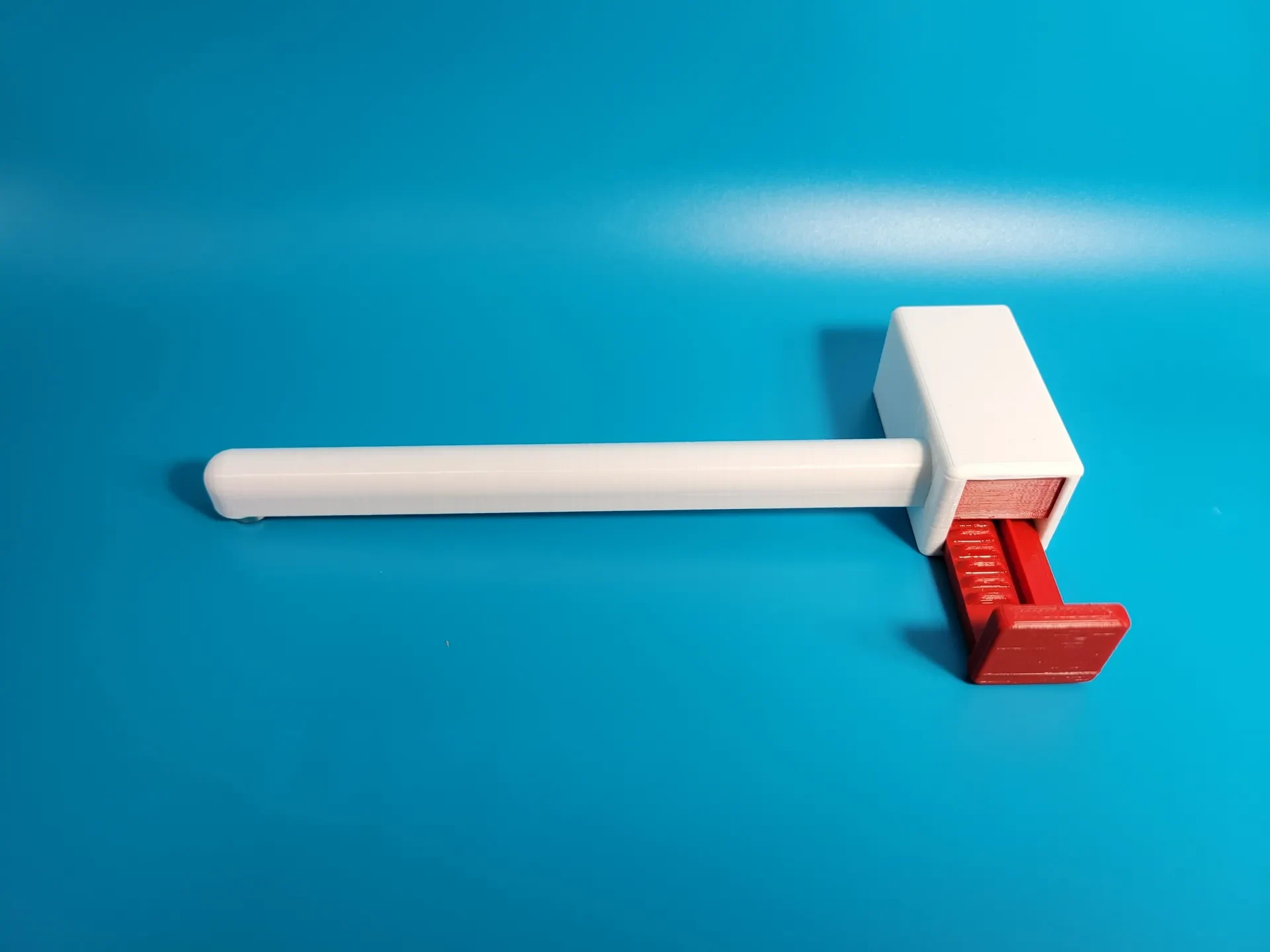

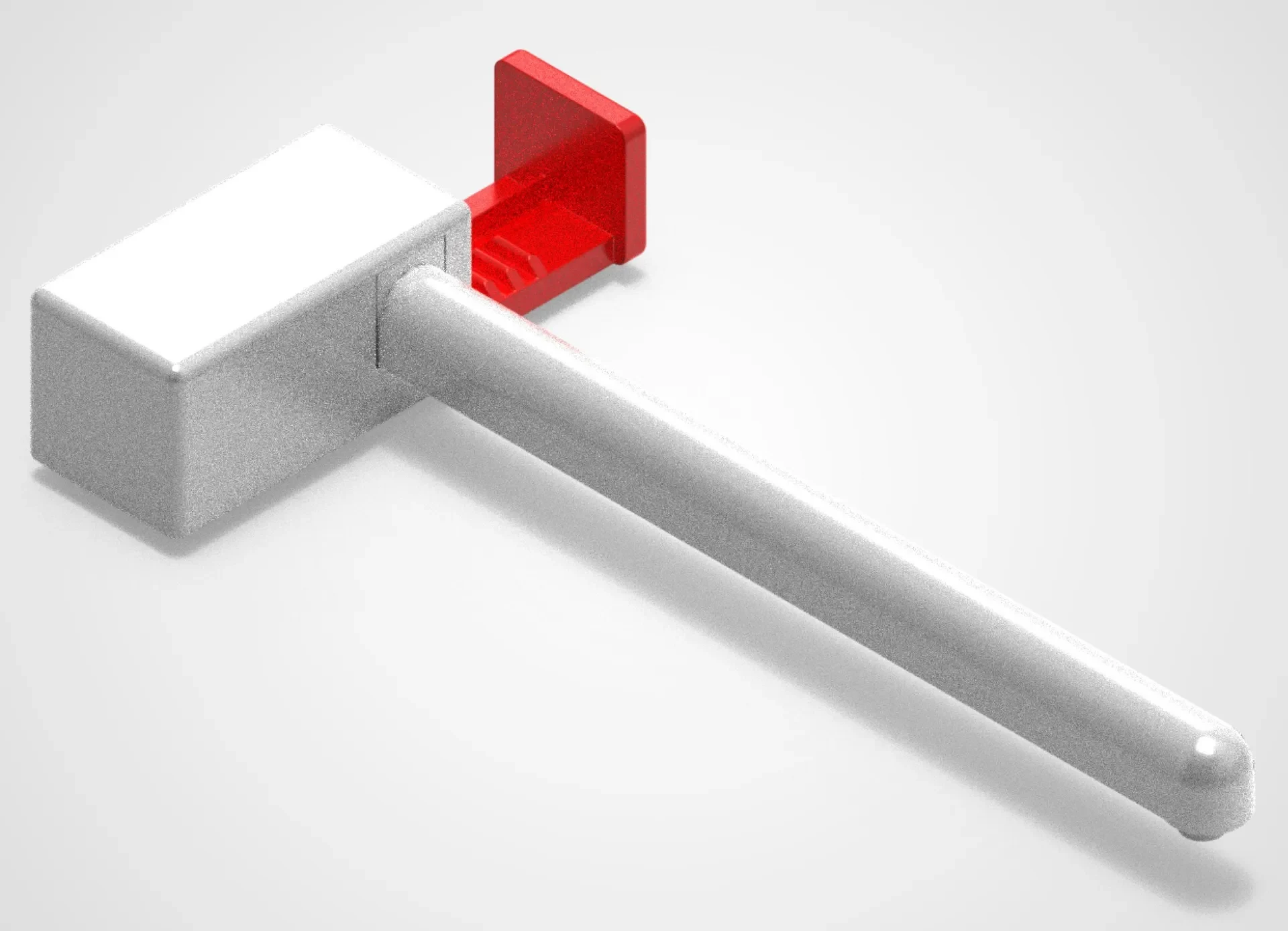

Этот инструмент для вставки магнитов (низкопрофильный) упрощает задачу вставки магнитов в 3D-печать, обеспечивая одинаковую полярность всех вставленных магнитов. Его низкий профиль позволяет быстро и легко вставлять магниты во время паузы в печати (для магнитов, встроенных в объект) или после печати.

Удобное нажатие кнопки — это все, что нужно, чтобы освободить магнит, когда он окажется на месте!

В следующем видео показано, как ин��трумент для вставки магнитов используется для вставки 4 магнитов в текущую печать, где магниты будут встроены в деталь...

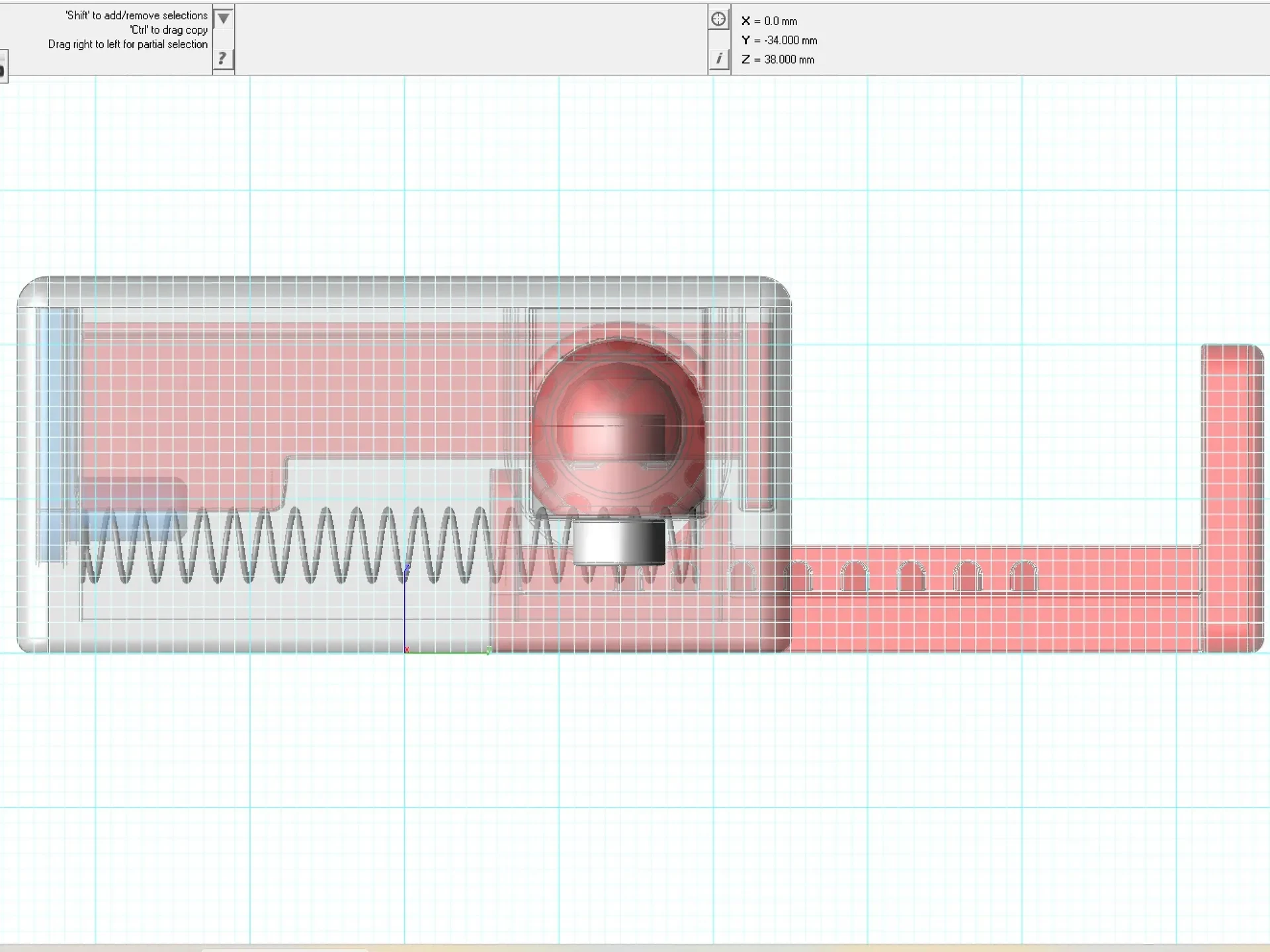

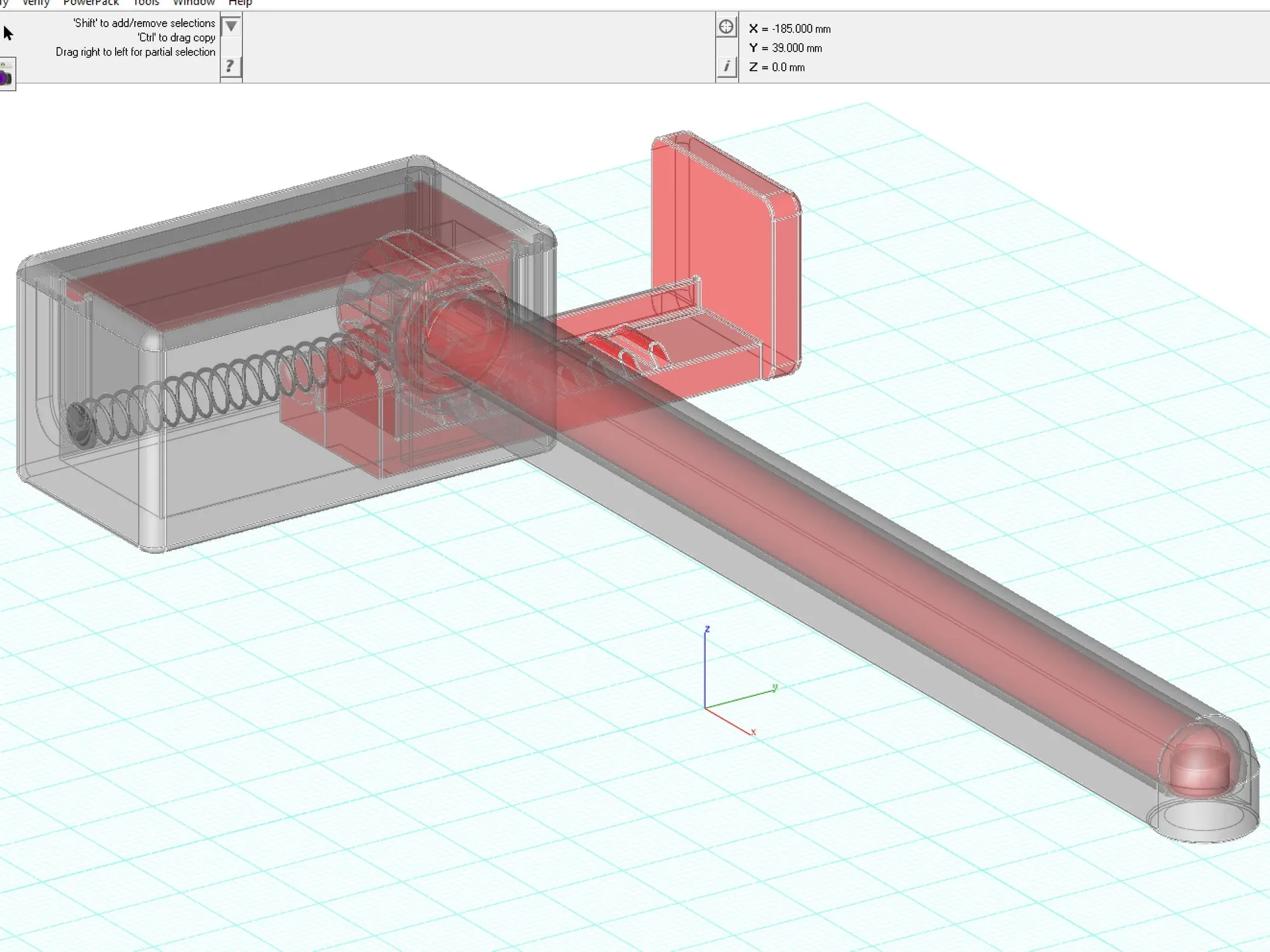

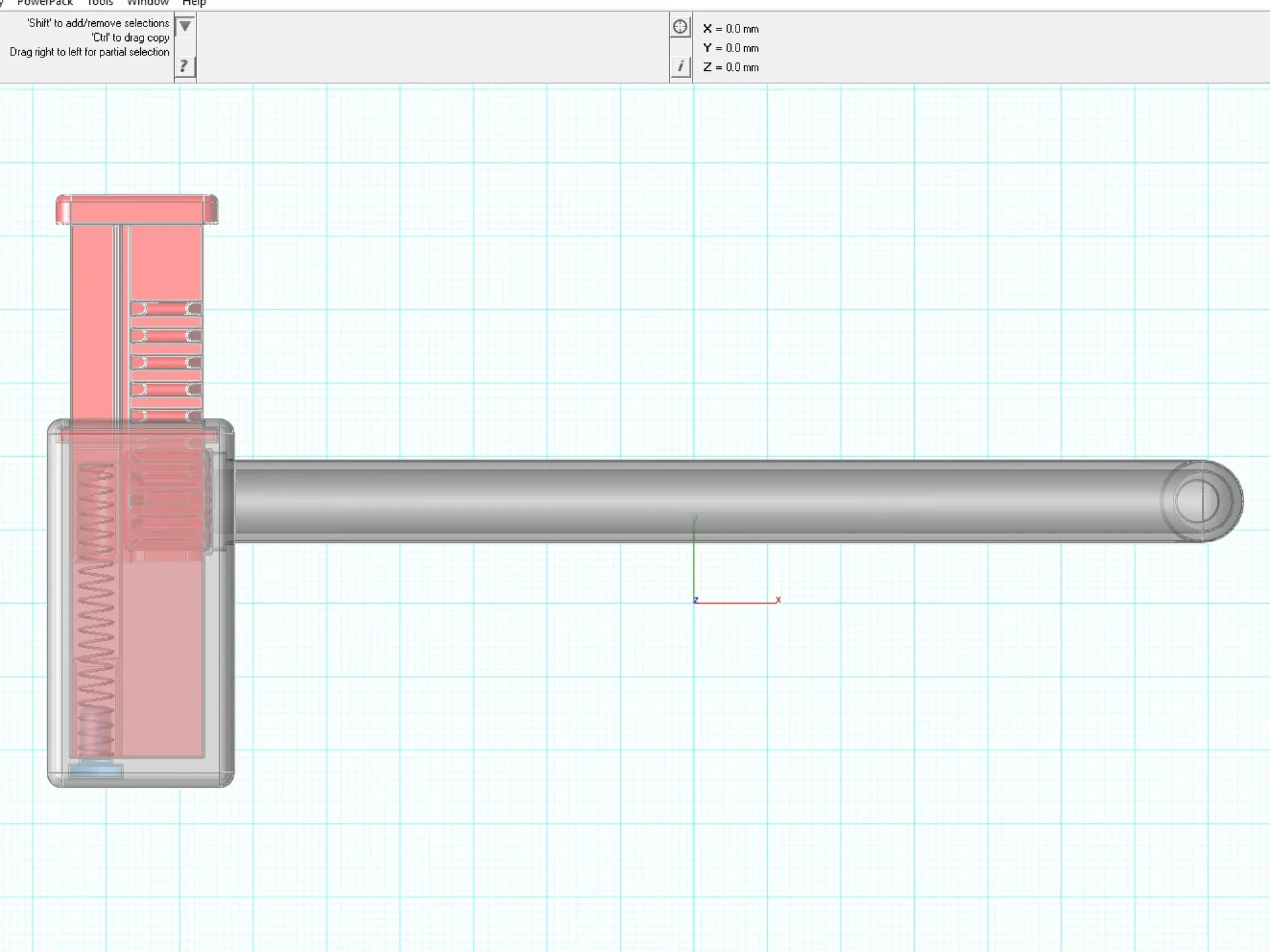

На следующем снимке экрана показана CAD-схема инструмента для вставки магнитов с прозрачными деталями, иллюстрирующая собранный инструмент...

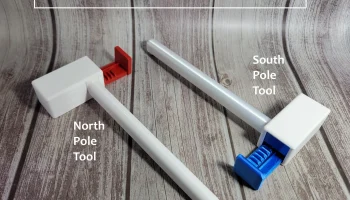

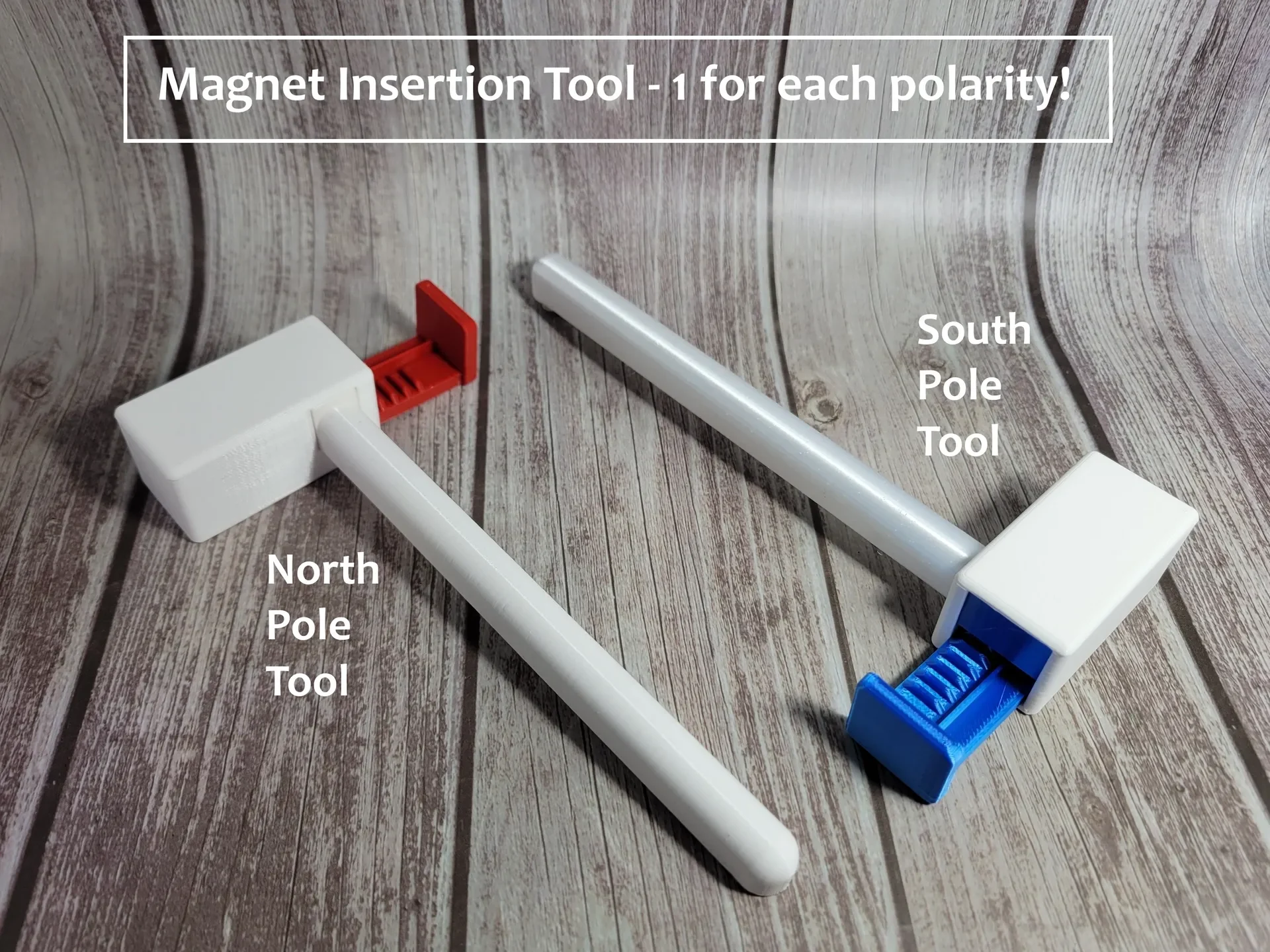

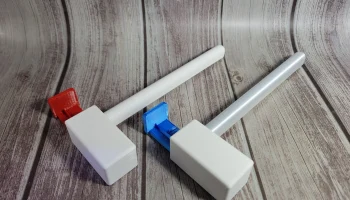

На следующей фотографии показаны два инструмента для вставки магнитов с магнитами, установленными в противоположных направлениях — чтобы можно было вставлять магниты полюсами в любом направлении (например, чтобы позволить двум отдельным объектам прикрепляться друг к другу с помощью магнита)...

Предоставленные файлы STL можно распечатать из PLA или PETG и не требуют поддержек.

Файлы PrusaSlicer 3MF предоставляются для PLA.

Файлы G-кода были предоставлены для PLA для оригинального Prusa MK4 с высотой слоя 0,2 мм, гироидным заполнением 15% и 3 периметрами (для прочности).

НЕОБХОДИМЫЕ ЧАСТИ
--------------------

Чтобы сделать инструмент для вставки магнита, вам потребуются следующие детали:

1 — одна пружина сжатия с внешним диаметром 5 мм (наружный диаметр) и пружиной сжатия длиной 40 мм.

2 — один круглый неодимовый магнит диаметром 6 мм и глубиной 3 мм.

3 — один или два круглых неодимовых магнита — 6 или 8 мм на 2 или 3 мм — нужны только для выравнивания во время сборки!

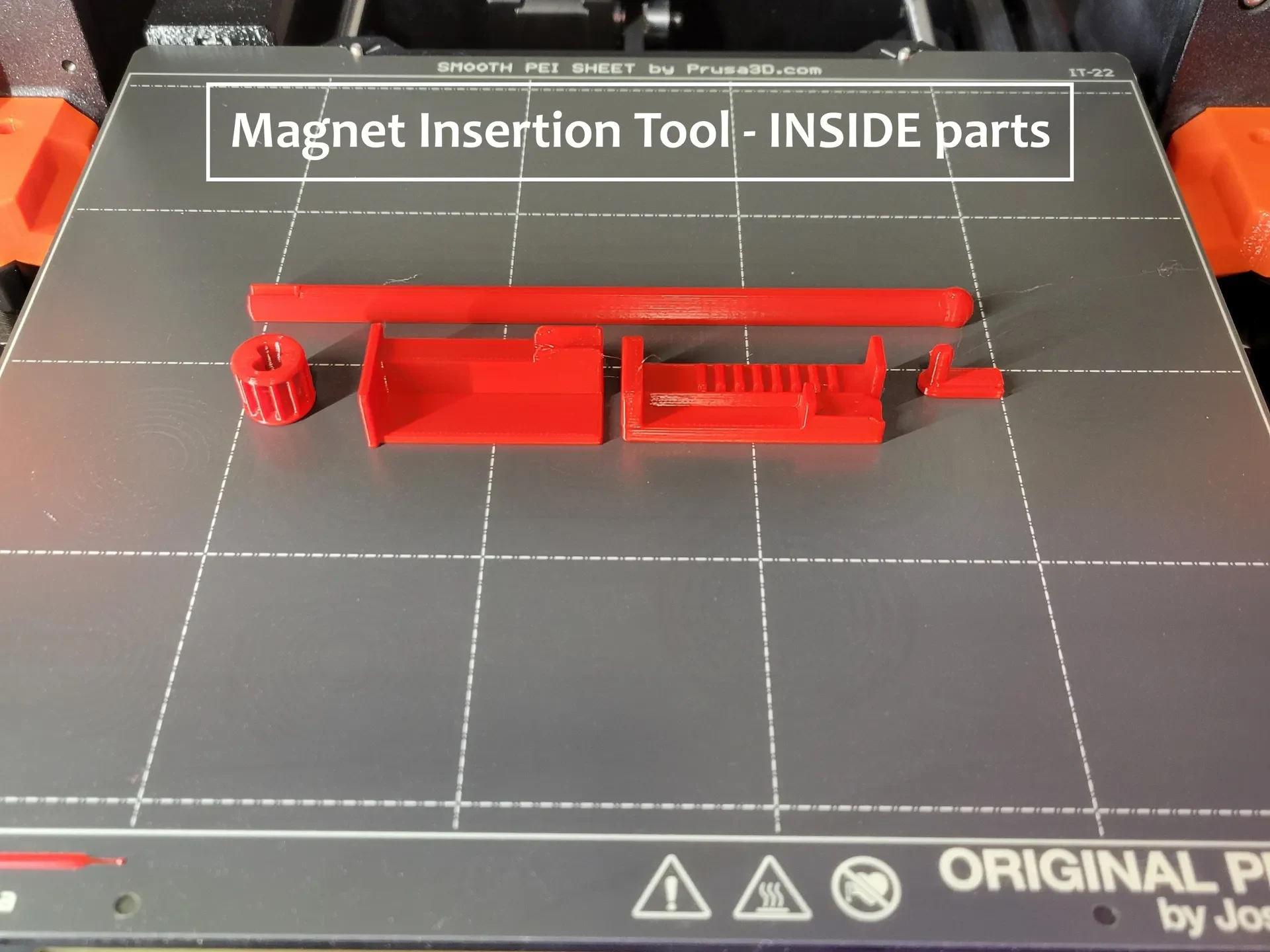

4 — один набор ВНУТРЕННИХ деталей, напечатанных на 3D-принтере — их следует распечатать в первую очередь. В комплект входят стержень, шестерня, кнопка, крышка и пружинное крепление. Ненапечатанные детали потребуются для завершения сборки ВНУТРЕННИХ деталей (подробности ниже).

5 — одна часть РУКАВА, напечатанная на 3D-принтере — ее следует распечатать второй (распечатать в вертикальном положении — на моем Prusa MK4 с листом Smooth PEI поля не нужны, но вашему принтеру могут потребоваться поля).

6 — один набор ВНЕШНИХ деталей, напечатанных на 3D-принтере — они должны быть напечатаны в последнюю очередь; все остальные детали будут вставлены в оболочку во время паузы в печати. Включает корпус и подставку для сборки (удерживает рукав во время заключительной части печати, затем выбрасывается).

СБОРКА

-------------

Пожалуйста, обратитесь к предоставленным изображениям для получения подробных инструкций по сборке!

ВНУТРИ сборки:

1. Возьмите пружину и магниты и распечатайте ВНУТРЕННЮЮ часть и ВТУЛКУ.

2. Наденьте шестерню на стержень.

3. Убедитесь, что шестерня полностью вставлена ​​в стержень; прилегание должно быть плотным, в противном случае нанесите суперкл��й, чтобы скрепить эти детали вместе.

4. Вставьте неодимовый магнит размером 6 x 3 мм в отверстие на конце стержня; прилегание должно быть плотным, в противном случае нанесите суперклей, чтобы скрепить эти детали вместе.

5. Получите рукав (распечатайте его сейчас, если вы еще этого не сделали!).

6 — Начните вставлять стержень с шестерней во втулку — совместив плоские стороны; используйте дополнительные магниты, как показано ниже, чтобы удерживать плоские края на одном уровне, пока инструмент не будет готов.

7. Продолжайте вставлять стержень с шестерней во втулку, пока шестерня не упрется в конец втулки.

8. Убедитесь, что стержень с шестерней полностью вставлен.

9 — Наденьте пружину на крепление пружины. Вся ВНУТРЕННЯЯ сборка завершена!

ВНЕШНЯЯ сборка:

1. Соберите собранные ВНУТРЕННИЕ детали, затем начните печатать ВНЕШНИЕ детали. Предоставленные файлы 3MF приостанавливают печать непосредственно перед печатью верхней части корпуса, что позволяет вставить ВНУТРЕННИЕ детали в нужное время.

2. Вставьте крепление пружины с пружиной в корпус.

3. Убедитесь, что пружинное крепление полностью вставлено.

4. Поместите кнопку на ракушку, как показано на следующем рисунке.

5. Вставьте втулку со стержнем и шестерней в корпус, как показано на следующем рисунке.

6. Убедитесь, что втулка со стержнем и шестерней полностью вставлены.

7 — Последний шанс — убедитесь, что ваша сборка соответствует изображению, чтобы обеспечить правильную работу!

8. Переверните крышку и вставьте ее в корпус.

9. Убедитесь, что крышка вставлена полностью, затем ВОЗОБНОВИТЕ ПЕЧАТЬ...

10 — Все
