Полноразмерный футляр для цифрового штангенциркуля (больш...

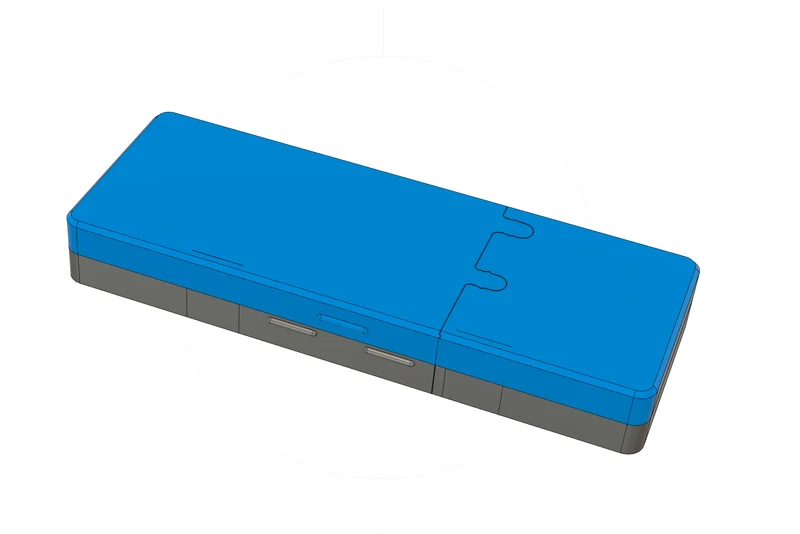

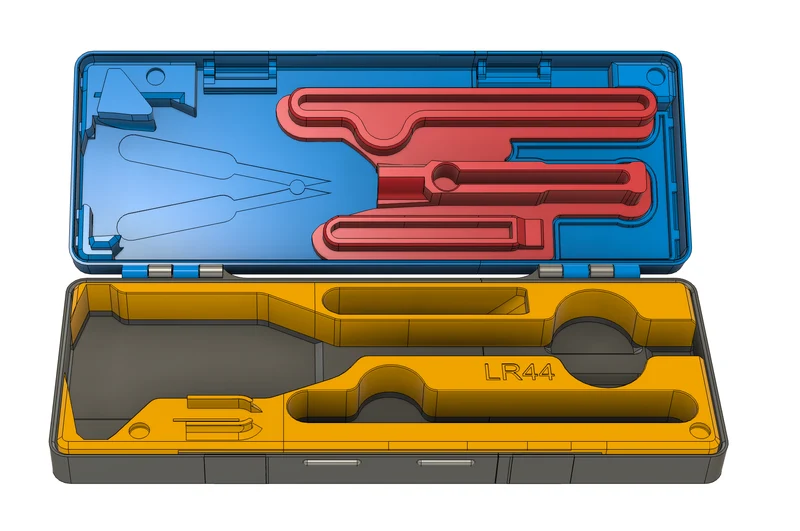

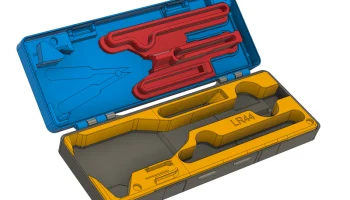

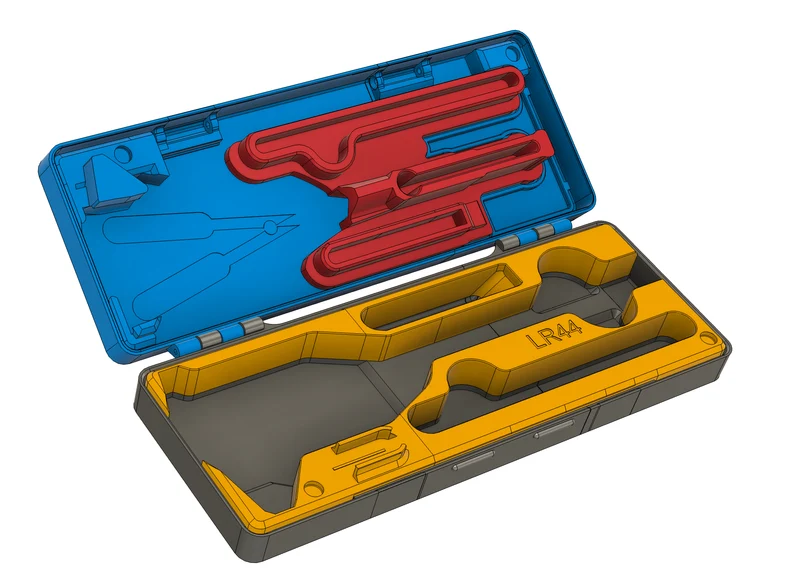

Полноразмерный футляр, в который помещается обычный цифровой штангенциркуль. Эта модель разделена для печати и имеет канавки для язычков и детали, соединяющиеся друг с другом. Очень прочный футляр для защиты суппорта. Два варианта модели: с защелкой или с магнитами.
Размер собранного проекта 246 х 96 х 34 мм.
Возможность печати на кровати размером до 200х200.
Дополнительное пространство для установки универсального резака заподлицо длиной 127 мм.
Материалы:
Спецификация версии с защелкой: 2 болта с потайной головкой и шестигранной головкой M3x30 мм. Винт или крестообразная головка.
Пара дюймов обрезков нити (для шарнирного стержня)
ИЛИ
Спецификация версии МАГНИТА: 4 магнита 8x2,50 мм.
Пара дюй��ов обрезков нити (для шарнирного стержня)
Распечатать инструкции:
LATCHED Файлы версий
Защелка A — использовать поля
Защелка B — использовать край
Нижняя вставка 1 — без опор
Нижняя вставка 2 — без опор
Нижняя вставка 3 — без опор
Нижняя вставка 4 — без опор
Верхняя вставка — без опор
Верхняя пластина A — без опор
Верхняя пластина B — без опор
Нижняя пластина A — поддерживается только застежкой (см. фото)
Нижняя пластина B — поддерживается только застежкой (см. фото)
Файлы версий MAGNET
Нижняя вставка 1 — без опор
Нижн��я вставка 2 — без опор
Нижняя вставка 3 — без опор
Нижняя вставка 4 — без опор
Верхняя вставка — без опор
Верхняя пластина M A — без опор
Верхняя пластина M B — без опор
Нижняя пластина M A — без опор
Нижняя пластина M B — без опор
Печать сборки:
Перед сборкой проверьте детали:
отрезок нити должен свободно проходить через детали шарниров со сквозными отверстиями. Детали шарнира без сквозного отверстия должны иметь фрикционную посадку с нитью.
Версия с защелкой: винт M3x30 должен легко проходить через файлы защелки A/B.
Версия MAGNET: магниты 8x2,50 должны входить в пазы. Убедитесь, что полярность выровнена, чтобы притянуться друг к другу!
Время сборки:
Прикрепите «Защелку A» к «Верхней пластине A» и «Защелку B» к «Верхней пластине B» с помощью винтов с потайной головкой M3x30 (не затягивайте слишком сильно). ИЛИ, если вы делаете версию с МАГНИТОМ, вставьте четыре магнита 8x2,50 в пазы «Верхняя пластина M A/B», «Нижняя вставка 3» и «Нижняя вставка 4», убедившись, что они ориентированы так, чтобы притягивать друг друга.
На ровной поверхности сложите слайды:
от «Верхней пластины A» до «Верхней пластины B»
от «Нижней пластины A» до «Нижней пластины B»
«Нижняя вставка 1» — «Нижняя вставка 2» (небольшой люфт — это нормально)
«Нижняя вставка 3» — «Нижняя вставка 4» (небольшой люфт — это нормально)
Запрессуйте вставки на пластины. Это сделает детали жесткими, в противном случае можно использовать клей.
Последний шаг — сделать шарнир! Закройте коробку, используйте немного обрезков нити (это будет стержень петли) и проталкивайте петлю до тех пор, пока не возникнет трение, и отрежьте излишки.
