Магнитная тенсегрити-скульптура

Введение

Меня всегда восхищали структуры тенсегрити, и когда был объявлен конкурс на дизайн магнитных вспышек, я подумал, что это хорошая возможность глубже изучить эту увлекательную концепцию.

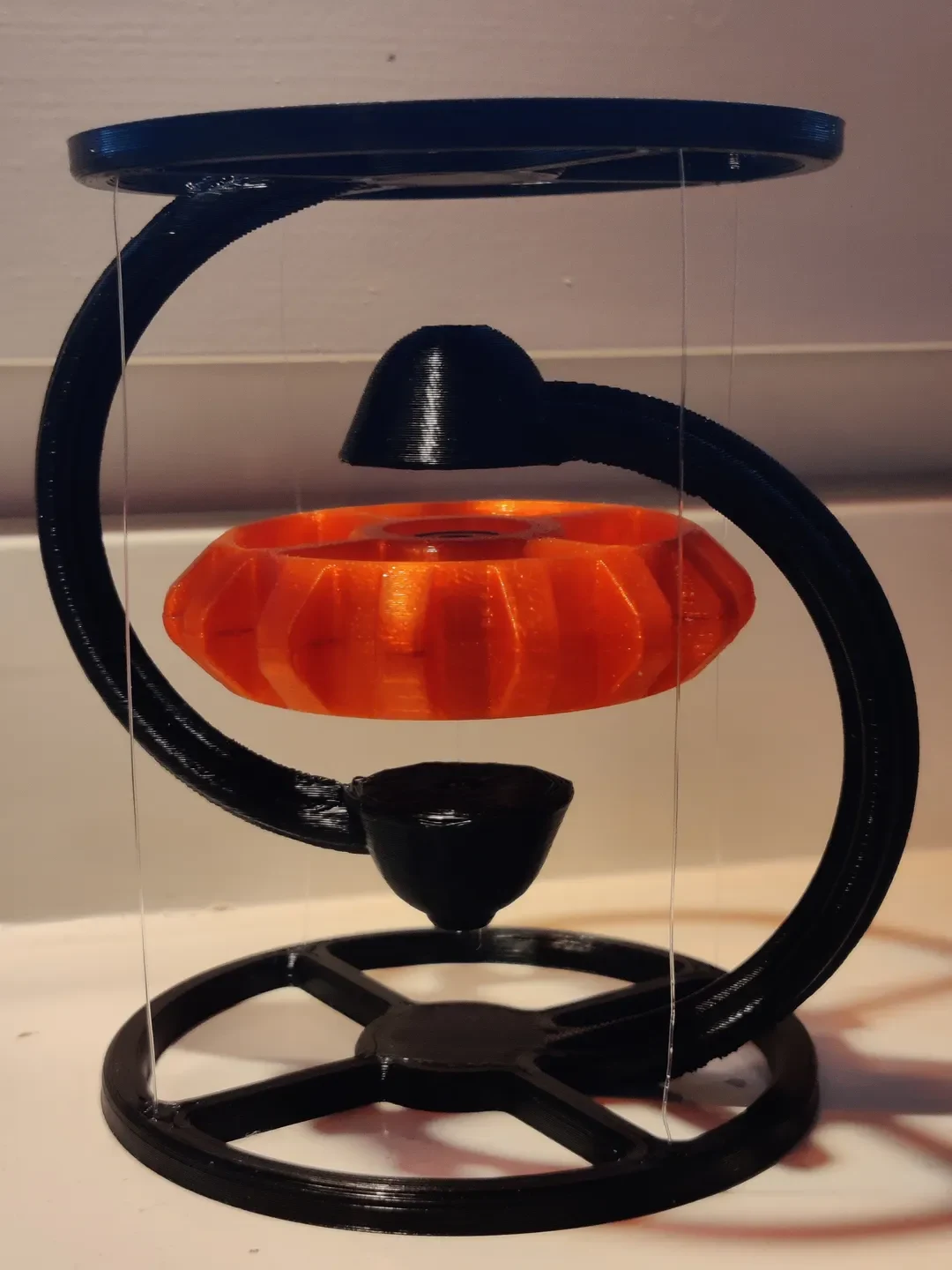

Модель, которую я придумал, представляет собой простую конструкцию из двух дуг, между которыми плавает пластина в виде шестерни, удерживаемая на месте леской и сильными магнитами.

Это не таблица тенсегрити. Конструкция с магнитами вообще недостаточно прочна, чтобы выдержать большой вес… На нее просто приятно смотреть. Однако он достаточно стабилен, чтобы заставить механизм вращаться, и это может выглядеть довольно круто.

Инструкции по печати
Рамки

Распечатайте рамки прочными, с большим количеством периметров, чтобы они не слишком сильно прогибались. Им понадобится поддержка, и здесь я настоятельно рекомендую использовать поддержку органического стиля. Вот как я их распечатал (с помощью PrusaSlicer):

Сопло — 0,4 мм
Высота слоя — 0,3 мм.
Периметры — 6
Верхний и нижний слои — 4
Заполнение — 20%, Адаптивная кубическая
Материал поддержки (только рабочая пластина) — органический.
Механизм

Его нужно напечатать достаточно светлым, чтобы добиться эффекта плавания. Это также означает, что он будет довольно хрупким, поэтому будьте осторожны, чтобы не перетянуть его при сборке. Шестеренка распечатывается из двух половин, а затем склеивается с помощью четырех направляющих (при печати для которых потребуются поля). Мои настройки печати (с использованием PrusaSlicer):

Сопло — 0,4 мм
Высота слоя — 0,2 мм.
Периметры — 2
Верхний и нижний слои — 3
Заполнение — 15%, Молния
Вспомогательный материал — нет
Сборка
Части

Помимо распечатанных деталей вам также понадобятся:

1 винт M4 с потайной головкой, 15 мм
1 контргайка M4
1 шуруп по дереву 2,5 мм, 10-15 мм
2 неодимовых магнита диаметром 15-20 мм, толщиной 5-7 мм, подъемной силой около 10 кг, с отверстием для винта.
Леска, около 1,5-2 м.
Собираем все вместе
Механизм

Используйте 4 направляющих и клей, чтобы собрать шестерню. Используйте шуруп для дерева диаметром 2,5 мм, чтобы прикрепить один из магнитов к шестерне.

А вот и самая непростая часть… Возможно, вам поможет фотография скульптуры в качестве образца.

Продевание лески

Завяжите узел на одном конце лески и проденьте ее через одно из 4 отверстий (по одному на каждой спице) на рамке магнита снизу вверх. Затем проденьте его через соответствующее отверстие рамки лески. В круглой части рамы имеется канал, по которому должна проходить леска. Проденьте его через это отверстие в следующее отверстие (с помощью небольшой отвертки, чтобы заблокировать канал, это поможет снова удержать леску), а затем вниз через это отверстие, а затем снова через соответствующее отверстие в рамке магнита. Продолжайте таким же образом, пока не проденете леску через все 8 отверстий и не получите что-то вроде 4 линий, скрепляющих две рамки вместе. Пока не завязывайте конец лески.

При описании это звучит намного сложнее, чем то, что есть на самом деле, но если сделать это таким образом, одной длинной строкой, а не четырьмя отдельными строками, вам будет легче все настроить позже...

Возьмите меньший кусок лески (около 20 см, просто для удобства работы) и завяжите узел на одном конце. Проденьте его через болт шестерни с конца резьбы. Вы увидите, что там есть карман побольше, в котором можно держать узел. Проденьте свободный конец через небольшое отверстие в «конусной» части рамки лески, начиная с плоской части. Завяжите узел и отрегулируйте его так, чтобы длина лески между рамкой и гайкой шестерни составляла около 10 мм. Вы обнаружите, что на раме также есть карман для хранения узла. Закончите, прикрепив болт к шестерне.

Настройка линии

Эта часть может значительно выиграть от наличия дополнительной пары рук.

Убедитесь, что рамка магнита стоит на ровной поверхности. Либо попросите кого-нибудь удерживать его, либо используйте что-нибудь, чтобы удержать его на месте. Держите рамку с леской «перевернутой» над ней и убедитесь, чт�� лески не запутываются и крепко удерживаются. Свободным концом лески отрегулируйте высоту рамки лески.

Либо попросите кого-нибудь подержать механизм, либо просто вносите коррективы между удерживанием его, чтобы проверить, работает ли
