Руководство по инструменту для выравнивания установки маг...

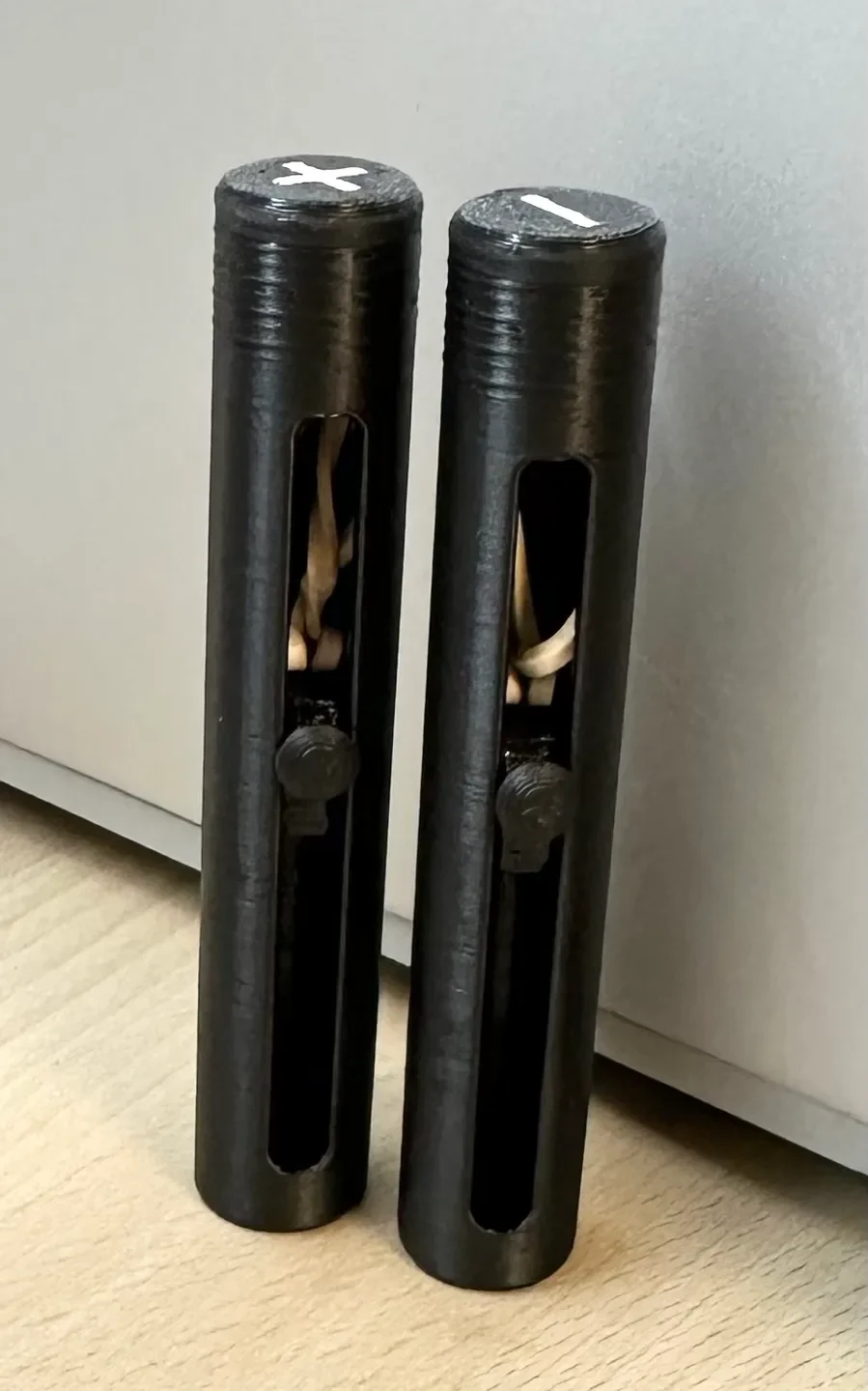

Магнитный направляющий стержень — это практичный инструмент для безопасной и точной установки магнитов без путаницы полярностей. Он работает за счет использования внутреннего магнита на механизме слайдера, управляемого большим пальцем. Нажатие на ручку большого пальца перемещает внутренний магнит ближе к наконечнику, позволяя прикрепить целевой магнит. Как только магнит окажется на месте, просто отпустите большой палец, и резиновая лента втянет ползунок, устранив притяжение внутреннего магн��та.

Этот инструмент делает работу с небольшими магнитами намного проще, точнее и безопаснее.

✅ Помогает предотвратить ошибки полярности
✅ Компактный и эргономичный дизайн с управлением большим пальцем.
✅ Простая сборка из 4 частей с использованием обычных материалов.

Нравится этот дизайн? П��смотрите больше работ и поддержите мою работу в Instagram:

https://www.instagram.com/pine_makers?igsh=MTNvaTR5N3IzeTZoNQ==

Эта 3D-модель защищена частной лицензией. Скачивая или покупая этот файл, вы соглашаетесь со следующими условиями:

Вам предоставляется неисключительная, личная и непередаваемая лицензия на использование этого файла только для личной 3D-печати.

Вы не имеете права копировать, изменять, распространять, продавать или делиться этой моделью или любыми производными работами в любой форме.

Несанкционированное распространение или коммерческое использование строго запрещено и может повлечь за собой судебное преследование.

По вопросам коммерческого использования, лицензирования или сотрудничества обращайтесь напрямую ко мне.

Спасибо за уважение к моему труду и поддержку независимых авторов!

Настройки печати

Тип принтера: FDM

Используемый материал: PLA (рекомендуется: PETG или ABS для большей прочности).

Высота слоя: 0,2 мм

Заполнение: 25%

Поддерживает: Не требуется

Прибл. время печати: ~40 минут

Постобработка: при сборке требуется суперклей.

Инструкции по сборке и отделке

Распечатайте все 4 части:

Часть 1: Направляющая для стержня

Часть 2: Пробка (верхнее закрытие)

Часть 3: Ручка для большого пальца

Часть 4: Внутренний магнитный слайдер

Вставьте в деталь 4 магнит размером 5х2 мм и закрепите суперклеем. Дайте полностью высохнуть.

Прикрепите небольшую резинку (отрежьте и при необходимости завяжите) к детали 4.

Вставьте ползунок (деталь 4) в стержень (деталь 1).

Приклейте ручку для большого пальца (деталь 3) внутри отверстия ползунка.

Потяните резинку к заглушке (деталь 2), закрепите ее, затем поверните заглушку в стержень, чтобы она закрылась.

Проверьте действие «нажми и отпусти», чтобы убедиться в плавности движения. Для достижения наилучших результатов я рекомендую добавить небольшое количество смазки или смазки внутрь стержня для более плавного скольжения.

Примечания по безопасности

Магниты могут быть опасны при проглатывании; держаться подальше от детей и домашних животных.

Будьте осторожны при обращении с маленькими магнитами — они могут защемить кожу или быстро склеиться.

Используйте защитные очки при работе с более сильными магнитами.

Всегда дважды проверяйте полярность перед приклеиванием магнитов к постоянным креплениям.
