Купон на проверку магнитной установки......
Источник:

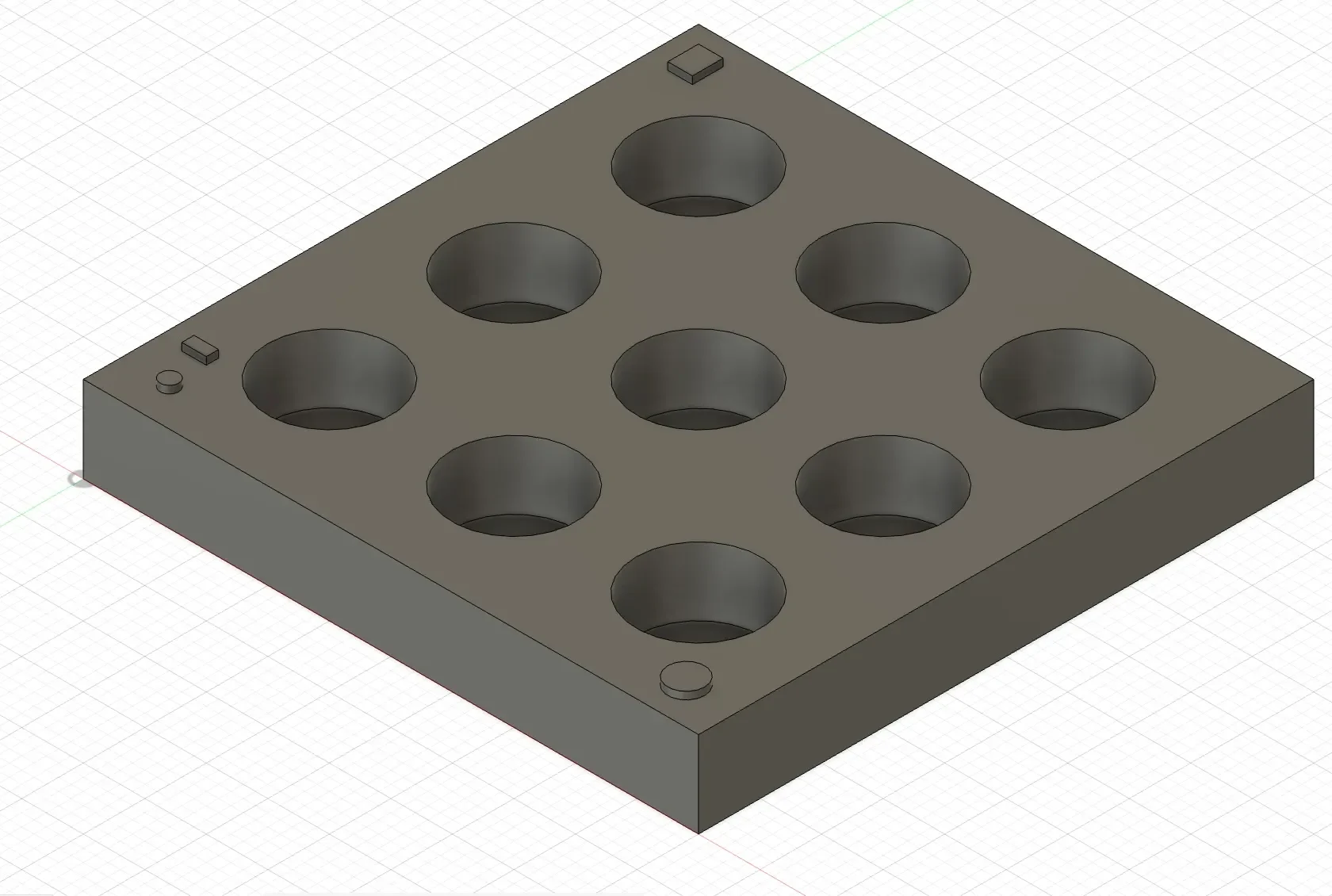

Пробный купон для набора нужной посадки цилиндрических магнитов. Осуществляет сетку 3x3 диаметров и глубин.
Подготовьте стопку из двух магнитов размером 10x3 мм так, чтобы охват охватывал диаметр (10,05, 10,07, 10,09) мм и глубину (5,55, 5,60, 5,65) мм.
Рельефные маленькие/большие кружки и прямоугольники помогают сориентировать оси и направление на тестовом отпечатке.
Файл Fusion 360 включен для настройки в соответствии с вашим вариантом использования.
