Лампа-сердце | Wi-Fi | ИК

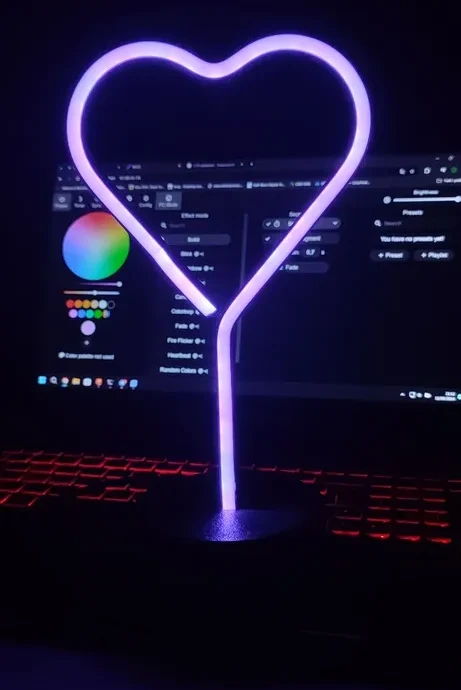

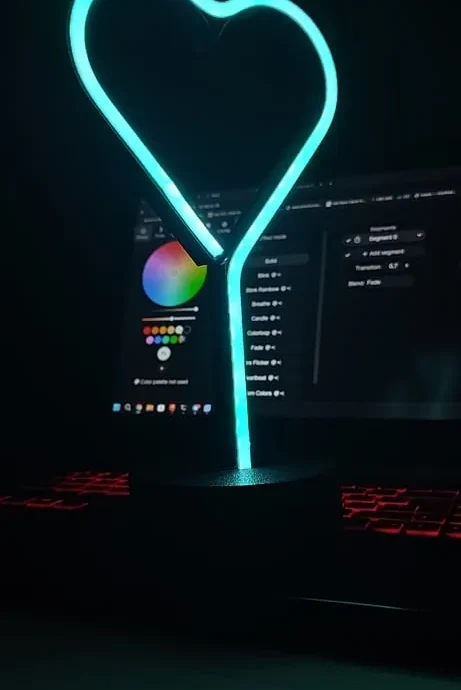

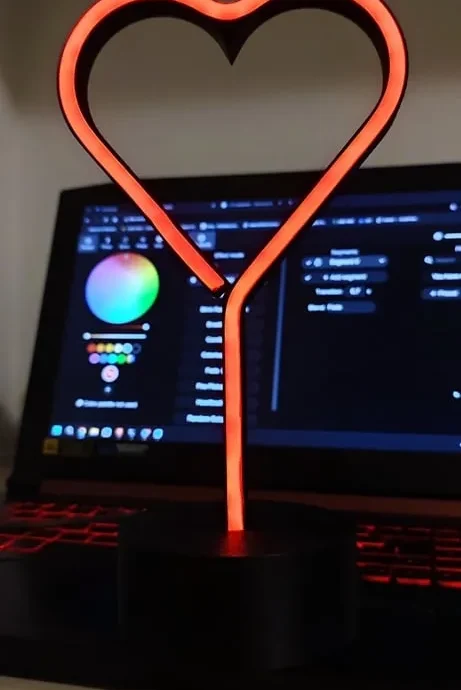

Лампа основана на плате WEMOS D1 Mini с прошивкой WLED и имеет уникальный дизайн в форме сердца.

следуйте инструкциям в репозитории, чтобы собрать лампу

Особенности
Управление по Wi-Fi: легко управляйте лампой через Wi-Fi с помощью мобильного приложения WLED или веб-интерфейса.
ИК-приемник: позволяет управлять лампой с помощью инфракрасного пульта дистанционного управления.
Настраиваемость: дизайн лампы можно настроить в соответствии с вашими предпочтениями.
Простая сборка: простой процесс сборки с подробными инструкциями.
Питание через USB-C
Поддержка светодиодных лент 5В, 9В, 12В, 15В, 20В.
Благодаря протоколу PD USB-C вы можете выбрать правильное напряжение для своих светодиодных лент (JP2). Будьте осторожны при выборе правильного напряжения, иначе вы можете повредить светод��оды!
Инструкции по сборке
3D-печать

Распечатайте все 3 файла, будьте осторожны: ножка может оказаться слишком длинной для плоскости печати, возможно, вам придется расположить ее под углом 45° или распечатать под небольшим углом. Для основы вам, возможно, придется использовать опоры.

Электроника
Прошивка ЕСП

Следуйте официальному руководству WLED для установки прошивки. Рекомендую использовать сайт установки.

После установки войдите в интерфейс WLED, выберите «Настройки» -> «Настройки светодиодов»:

В настройке оборудования выберите PWM RGB и установите для GPIO значения 12,13,14.
Слегка прокрутите вниз до IR GPIO и установите значение 15 и 24-Key RGB.
Нажмите «Сохранит��»
Окончательная сборка

После того, как вы распечатали все файлы и припаяли различные компоненты к печатной плате, выполните следующие действия:

Приклеивание светодиодной ленты внутрь канала штока. Не забудьте разрезать светодиодную ленту в указанном месте, общая длина должна составлять примерно 50 см.
Отпаиваем старый разъем от светодиодов и припаиваем 4 новых провода. Помните, какой кабель передает питание (на светодиодной ленте он называется 5 В).
Обожмите гнездовой разъем XH2.54 к 4 проводам, учитывая, что верхний контакт (ближайший к ИК-датчику) должен служить источником питания для светодиодов. Остальные кабели также можно обжать в другой последовательности, их можно будет переназначить позже в WEB-интерфейсе.
(Опционально) Для повышения механической прочности светодиодной ленты во��ле пайки нанесите термоклей.
Вставьте стержень внутрь основания, стержень должен войти с небольшим усилием.

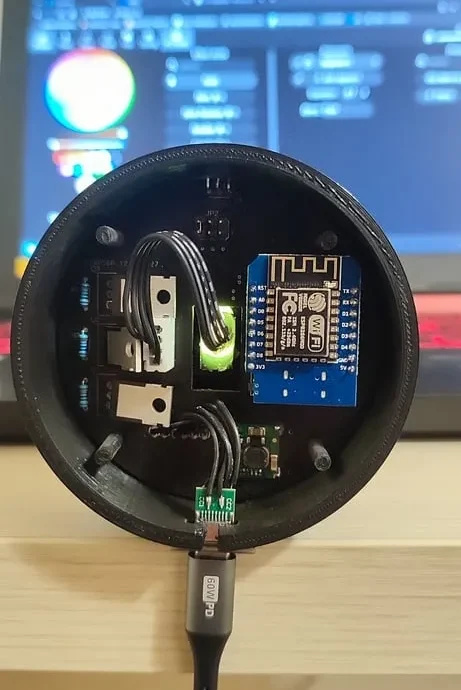

Вставьте плату внутрь основания и подключите светодиоды.
Попробуйте включить лампу, подав на нее питание через разъем usb-c, и убедитесь, что все в порядке.
Закройте лампу, защелкнув крышку. поздравляю. твоя лампа теперь работает
Настройки печати

Бренд принтера:

Anycubic

Принтер:

Кобра 2

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,2

Нить: SUNLU PLA+

Категория: Декор
