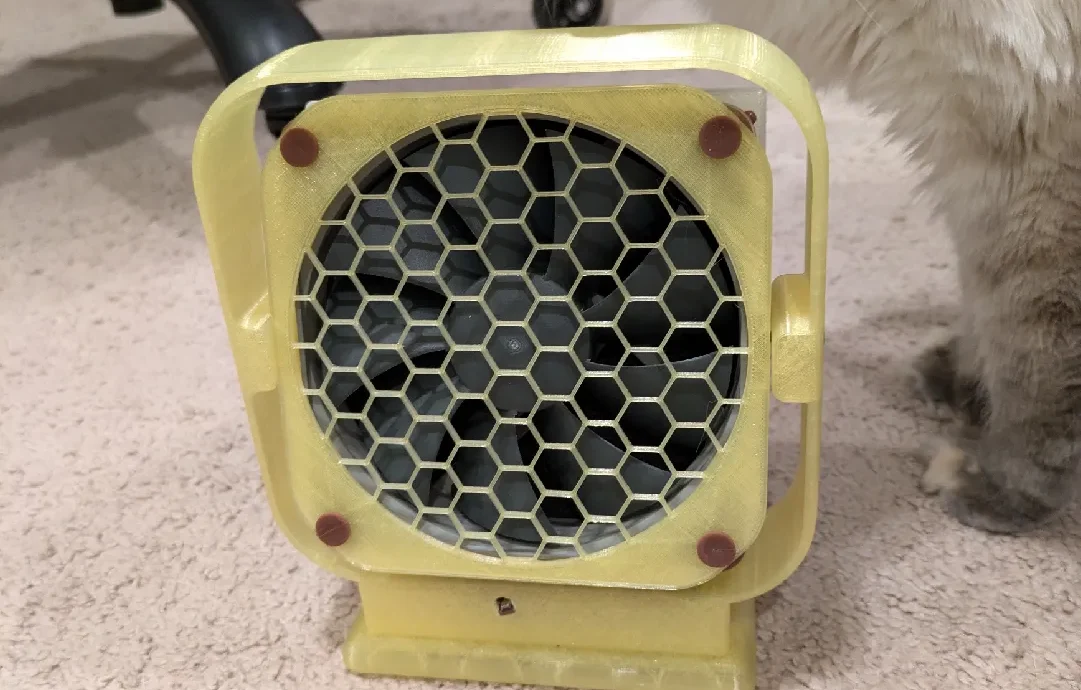

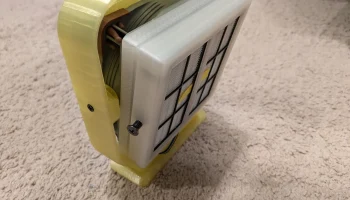

Вентилятор для пайки, совместимый с Home Assistant (120 мм)

Части
ЭСП32
120-мм вентилятор для ПК (высокое статическое давление)
HEPA-фильтры. Здесь у вас есть большой выбор. Возможно, в вашем магазине вы найдете более дешевые, потому что самодельные роботы становятся очень популярными и для нас это хорошее направление.
Это должен быть стандартный «iRobot Roomba 800».
Фильтры с активированным углем — их очень много на рынке, но я нашел те, которые подходят по дизайну и, самое главное, прослужат долго с минимальными потерями после обрезки (потому что они сделаны под заказ).
Повышающий/повышающий преобразователь постоянного тока
Коммутационная плата микро USB
винты м3х20мм
термофиксированные вставки m3x5

Сборка
Установите термофиксирующие вставки M3x5x5 или M3x5x6 в задние отверстия вентилятора.
Вырежьте фильтр с активированным углем, чтобы он поместился в слой 4 (рамка угольного фильтра), и вставьте его в этот слой.
Соедините детали 4 и 5 (рама HEPA), проденьте винты M3 и ввинтите их в термофиксирующие вставки в вентиляторе.

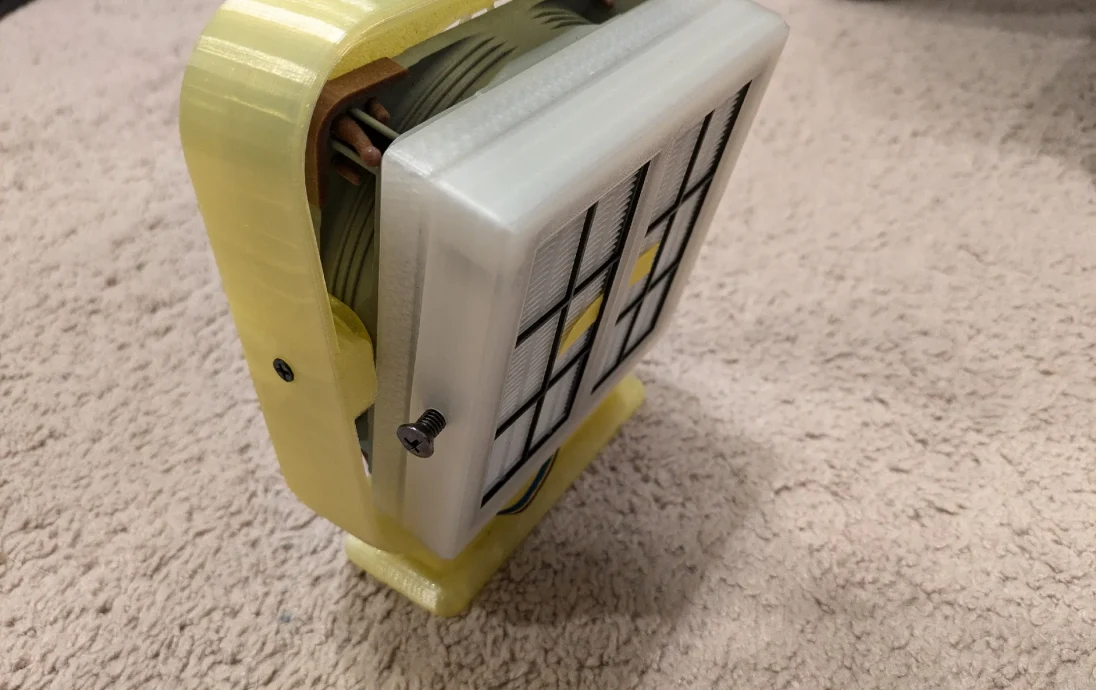

Добавьте фильтры HEPA в слой 5, а затем добавьте слой 6 (конечный кадр) поверх рамки HEPA. Прикрутите торцевую рамку к рамке HEPA и все готово.
Примечания
Вам понадобятся подходящие винты, чтобы поддерживать хорошее натяжение между вентилятором и внешней рамой, иначе вам понадобится лента, чтобы помочь ему удерживать свое положение.
