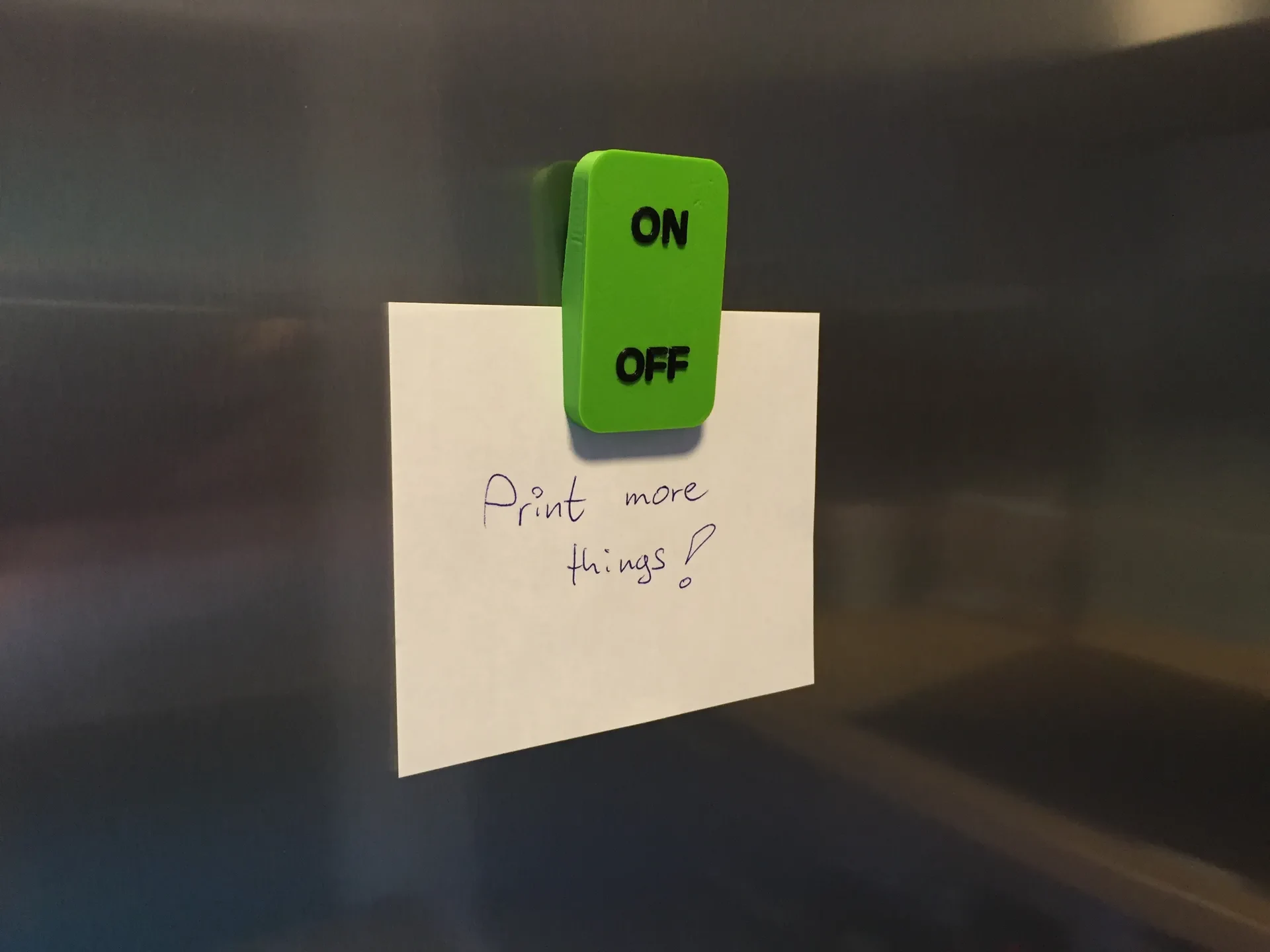

Магнитный переключатель на холодильник......

Удобный магнит, который можно переключать между положениями «включено» и «выключено». Заметки и фотографии можно легко удалить, не снимая магнит с холодильника или доски.

Конструкция OpenSCAD полностью параметрическая, поэтому с небольшими изменениями можно использовать различные размеры, полости магнитов и надписи. Подставки не нужны, поэтому эту вещь можно будет легко распечатать на любом 3D-принтере.

Видео магнитного переключателя в действии

Посмотрите переключатель в действии: https://www.youtube.com/watch?v=ksh_C5nZZTU.

Что вам нужно

Обратите внимание: все ссылки на Amazon (amzn.to), AliExpress (s.click.aliexpress.com) или помеченные * являются партнерскими ссылками, по которым я получаю небольшую комиссию. Возможно, вы захотите поддержать мою работу, совершив покупку.

Используемы�� детали (спецификация)

1x магнитный переключатель (напечатанный)

1x буквы (распечатанные)

2х магнита (куб 5х5х5мм или цилиндрический D5х5мм)
https://amzn.to/3XU1dfG или https://s.click.aliexpress.com/e/_c4256ajP

Используемые инструменты

Суперклей, лучше всего подойдет гелевый тип.
https://amzn.to/3KHIXDp

дополнительно: Пинцет, если нет многоцветной печати.
https://amzn.to/498tENg

Рекомендуемые настройки печати

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,1 мм

Заполнение: 25 %

Примечания. Меньшее разрешение (0,2 мм) тоже подойдет, но задняя сторона станет намного грубее. Высокая плотность заполнения не требуется из-за низких нагрузок.

Многоцветность. Если ваш принтер поддерживает многоцветную печать, сэкономьте время. Если нет, не проблема: буквы можно будет потом приклеить.

Инструкции
Распечатать основу и буквы

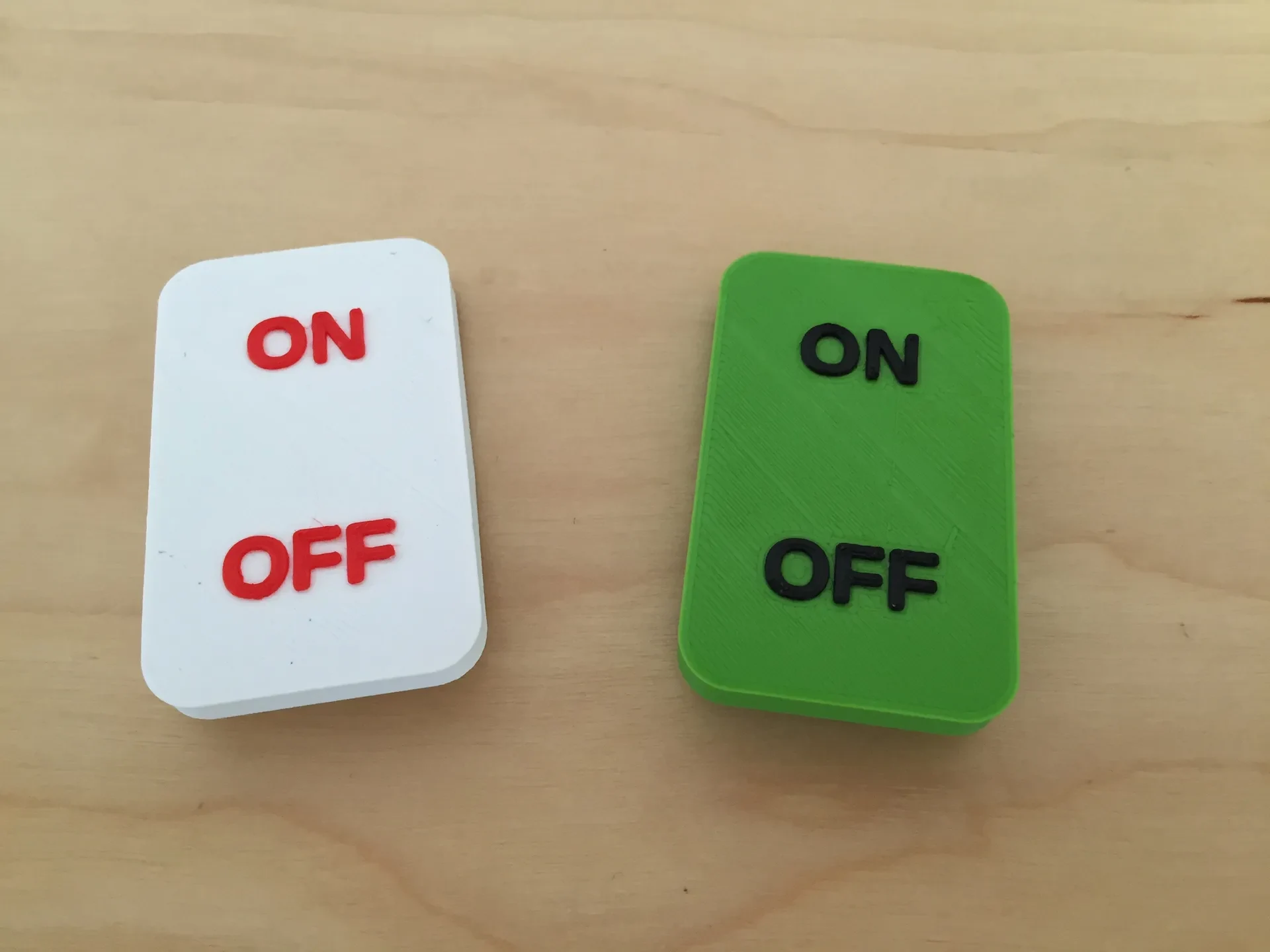

В зависимости от того, многоцветный ли у вас 3D-принтер, печатайте основу и буквы по отдельности или сразу. Используйте цвета по вашему выбору, которые хорошо контрастируют друг с другом.

Вставьте магниты

Поместите магниты в углубления на задней стороне. Если они не удерживаются из-за низкого трения, закрепите их несколькими каплями суперклея.

Подсказка: вместо этого вы можете использовать цилиндрические магниты. Они тоже помещаются в кубические отверстия.

Важно: если вы используете магниты в форме куба, обязательно соблюдайте правильную ориентацию. Палки должны быть направлены вверх или вниз, а не вбок. Полюса можно легко идентифицировать, прикрепив магниты друг к другу; они сбоку, склеены или направлены наружу.

Приклейте слова (если нет многоцветной печати)

Прикрепите буквы на лицевой стороне магнита с помощью нескольких капель суперклея. Пинцет поможет не склеивать пальцы.

Изменения

ОБНОВЛЕНИЕ 06.07.2016: включение/выключение позиций слов изменено в соответствии с отзывами сообщества.
