Магнитная оболочка для фильтра Fernox TF1 Sigma HP......
Мотивация
В какой-то момент я понял, что мой заранее подготовленный цилиндр для теплового насоса Mitsubishi Ecodan поставляется с фильтром для мусора Fernox TF1 Sigma HP, который настолько «инновационный», что в нем полностью отсутствует базовая магнитная фильтрация для ржавчины и других частиц железа. В результате мой фильтр тонкой очистки (200 микрон) постепенно снижал скорость потока, пока не стал полностью засорен.
Первоначально я рассматривал возможность зам��ны его на версию Fernox TF1 Sigma (не HP), в которой имеется съемный магнитный сердечник. К сожалению, сопротивление потоку у этой модели существенно выше: максимальный расход ограничен 50 л/мин по сравнению с 80 л/мин у версии HP.

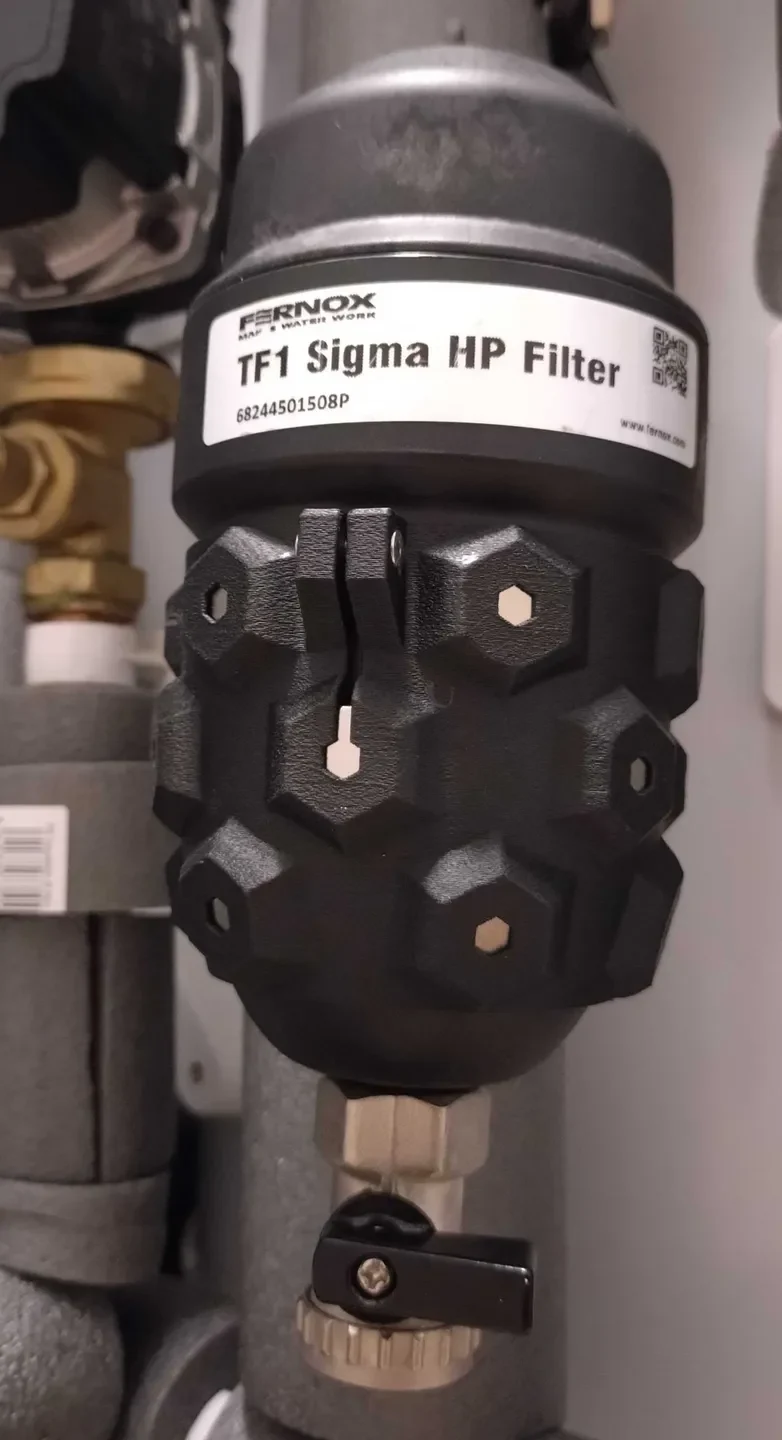

Чтобы не жертвовать производительностью потока, я решил спроектировать неинвазивную магнитную оболочку для существующего фильтра, которая позволит мне объединить высокую пропускную способность с эффективной магнитной фильтрацией.

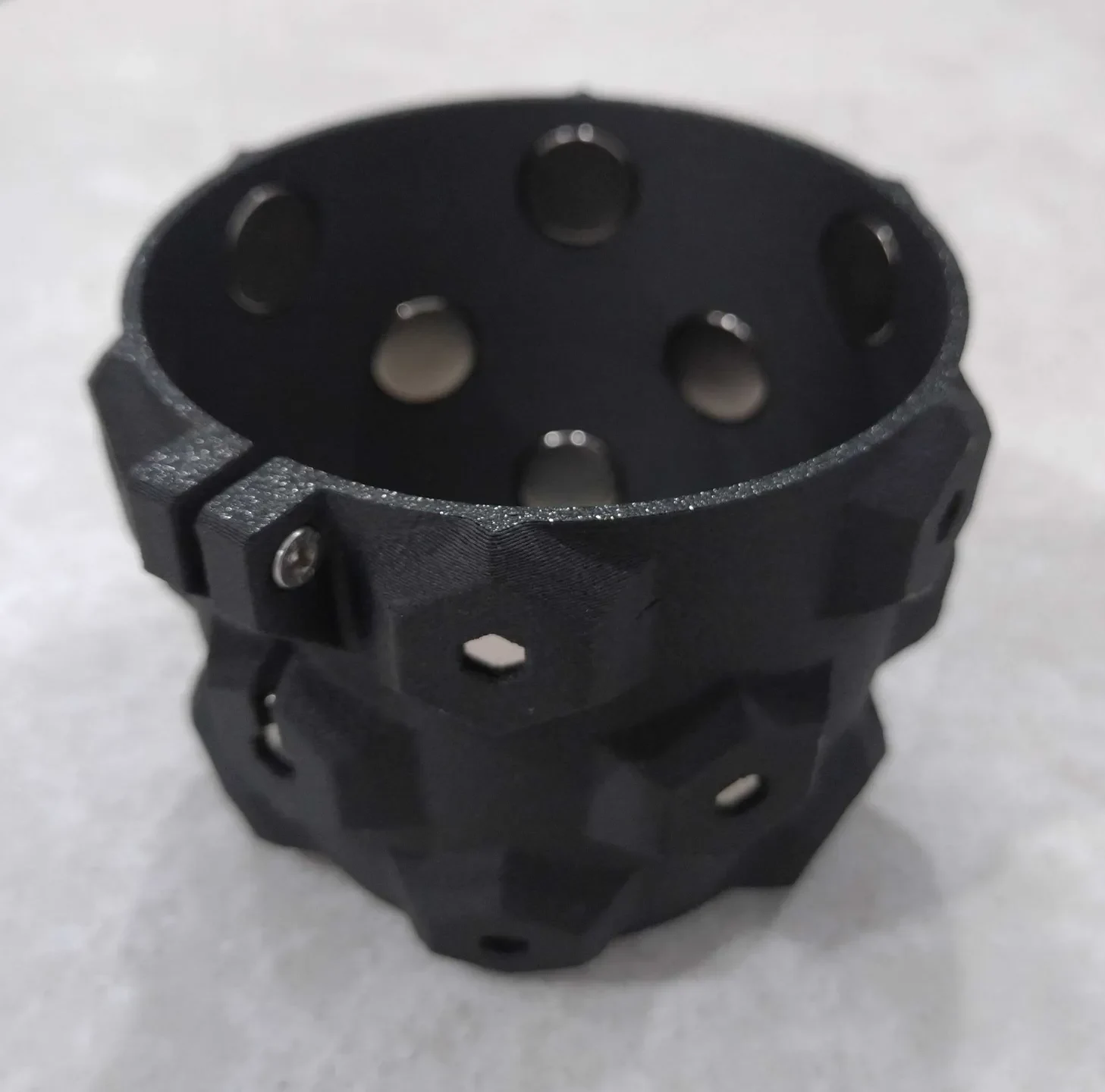

Детали, необходимые для сборки
Дисковые магниты 15×5 мм — 18 шт.
Я использовал магниты N42: немного дешевле и с меньшим риском купить подделку N52.
Винт с шестигранной головкой М3×12 — 1 шт.
Гайка нейлоковая М3 — 1 шт.
Корпус фильтра может сильно нагреваться во время цикла ГВС (в зависимости от настроек системы), поэтому для печати я выбрал ASA или ASA-CF. Допуски печати могут различаться; Если при затягивании посадка кажется слегка ослабленной, можно обернуть верхнюю часть корпуса фильтра одним слоем изоленты, чтобы улучшить сцепление.
