Анемометр с датчиком Холла и магнитом......

Я создал этот простой и (почти) полностью напечатанный анемометр для учащихся местных классов программирования средней школы.

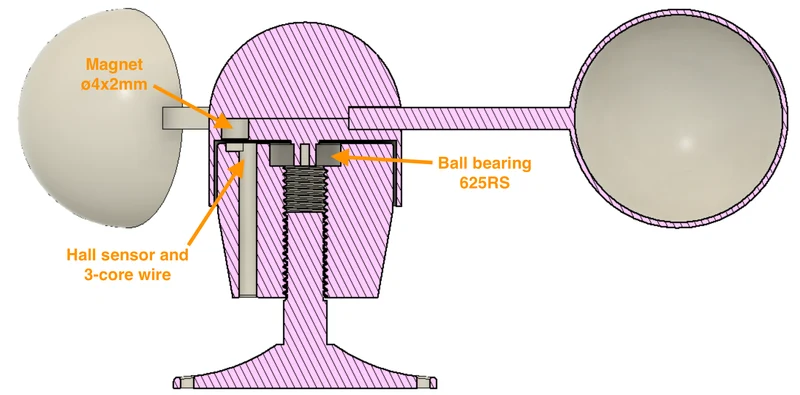

Детали, напечатанные на 3D-принтере (PETG):

Верхний купол
Верхний сердечник (тут расположен небольшой магнит)
Нижняя часть корпуса (в этой части находится датчик Холла с проводом)
Нижняя ножка
Чашка (напечатано 3 раза, нужна поддержка в середине чашки)

Механические и электронные части:

Шарикоподшипник 625RS (ВД: 5 мм, НД: 16 мм, высота: 5 мм)
Неодимовый магнит ø4 мм, высота 1-3 мм.
Датчик Холла ОН137 в корпусе ТО-92
Провод 3 жильный
Несколько сантиметров термоусадочной трубки.
Резистор 1 кОм и конденсатор 22 пФ для подключения да��чика Холла к Arduino.

Сборка:

Распечатайте все части.
Вдавите магнит в полость в части «верхнего сердечника». Это прессовая посадка, клей не нужен.
Поместите все три чашки в «верхнее ядро» и прижмите «верхний купол» к сборке. Рекомендуется нанести немного клея между частями «верхнего ядра» и «верхнего купола».

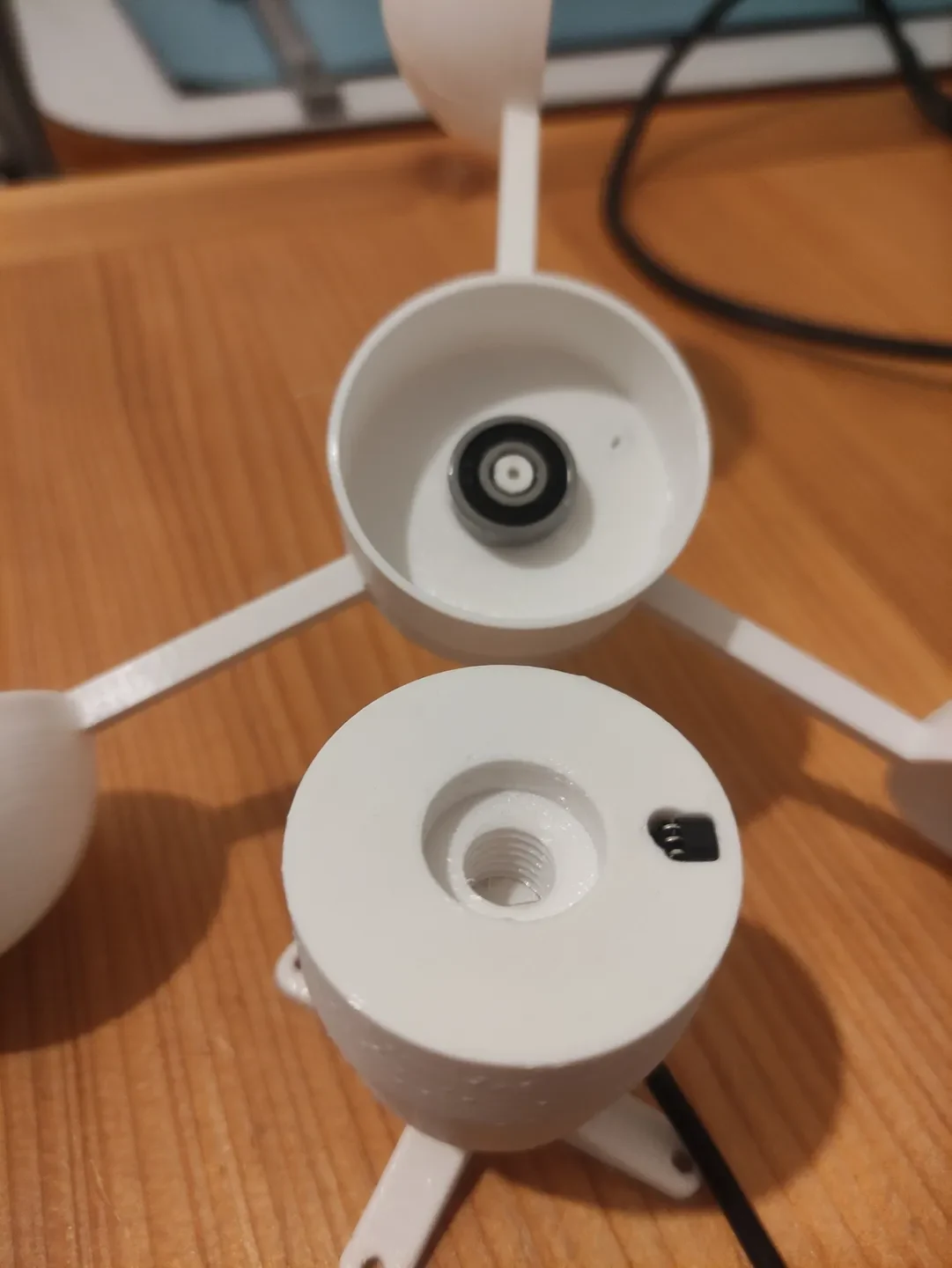

Запрессуйте шарикоподшипник в «нижнюю часть корпуса». Оно должно плотно прилегать, клей не нужен.
Припаяйте провод к датчику Холла (используйте термоусадочную трубку, чтобы защитить металлические ножки от соприкосновения) и просуньте его через отверстие в «нижней части корпуса».
Вкрутите «нижнюю ножку» в «нижнюю часть тела».
Вдавите «верхний» узел в шарикоподшипник внутри «нижнего» узла.
Сделанный. Теперь вы можете подключить датчик Холла к Arduino или любой другой плате, которую вы используете.
