Prop Bench V2 - проверьте свои пропеллеры!

PropBench V2 — испытательный стенд для FPV-пропеллеров, напечатанный на 3D-принтере

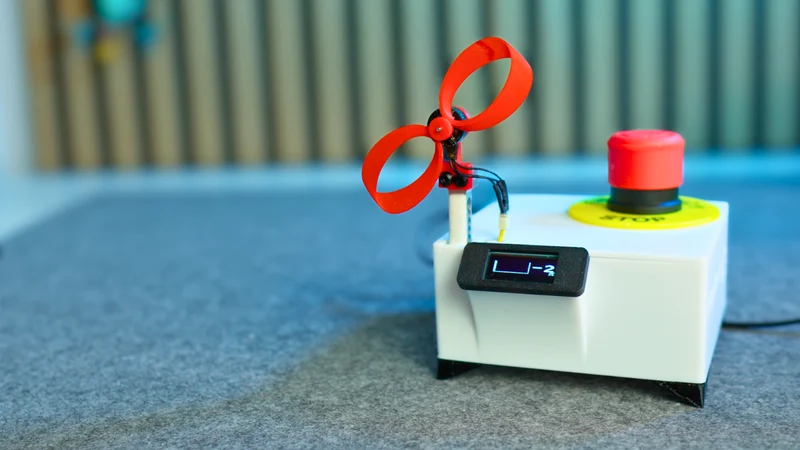

PropBench V2 — это компактный испытательный стенд, который можно распечатать на 3D-принтере и предназначен для тестирования крошечных винтов FPV с помощью повторяемых автоматизированных процедур тестирования. Он был создан для решения простой проблемы: ручное тестирование реквизитов является беспорядочным, непоследовательным и недостаточно точным, если вы действительно хотите сравнить результаты. Эта версия пред��тавляет собой правильную установку в корпусе, которая удерживает электронику на месте, повышает удобство использования и делает весь стенд более практичным для регулярных испытаний.

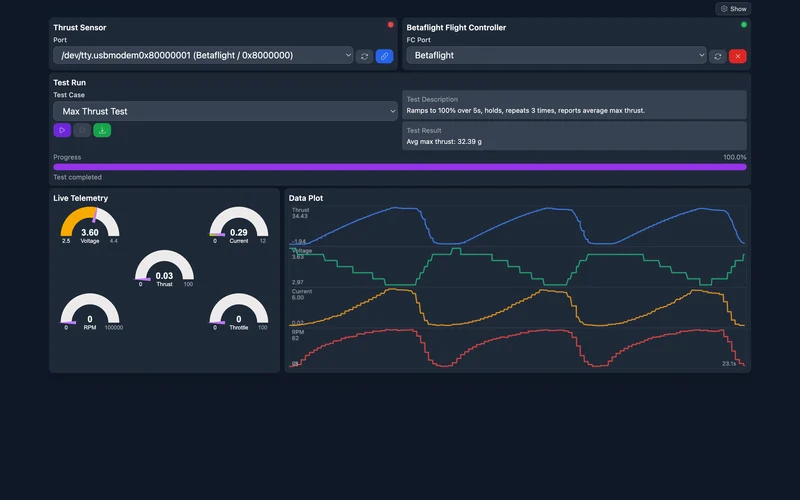

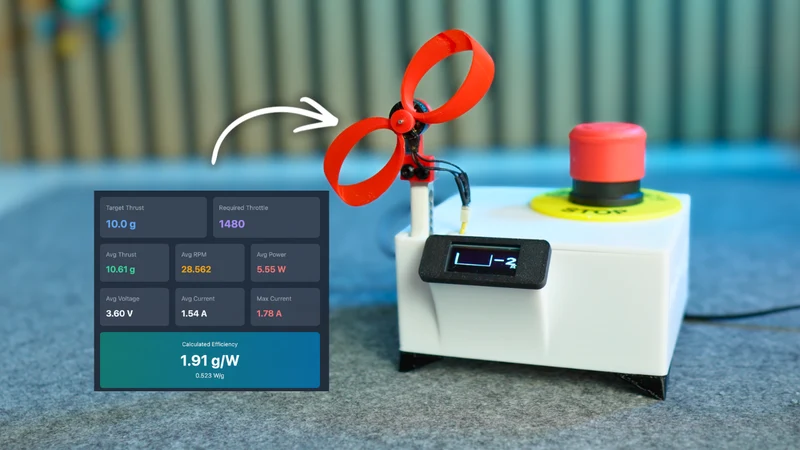

Он предназначен для измерения тяги небольших FPV-моторов и винтов, особенно огромных размеров. Вместе с настольным приложением стенд может проводить повторяемые тесты и регистрировать телеметрические данные в реальном времени, такие как тяга, напряжение, ток, частота вращения и мощность.

Видео на YouTube:

Что делает этот проект

Измеряет тягу с помощью тензодатчика

Позволяет сравнивать реквизиты в одинаковых условиях испытаний.

Работает с автоматическими пробными запусками вместо дроссельной заслонки с ручным управлением.

Поддерживает телеметрию в реальном времени через полетный контроллер.

Обеспечивает чи��тый и компактный корпус для электроники.

Почему я это сделал

Первая версия моего испытательного стенда была построена во время моего самого маленького проекта дрона с разрешением 4K FPV. Это работало, но это был быстрый прототип: ручное управление дроссельной заслонкой, запутанная проводка, отсутствие реального корпуса и ограниченная повторяемость. PropBench V2 это исправляет. Целью было создать ��спытательный стенд, который был бы более чистым, более надежным, простым в использовании и достаточно хорошим для правильного сравнения винтов друг с другом.

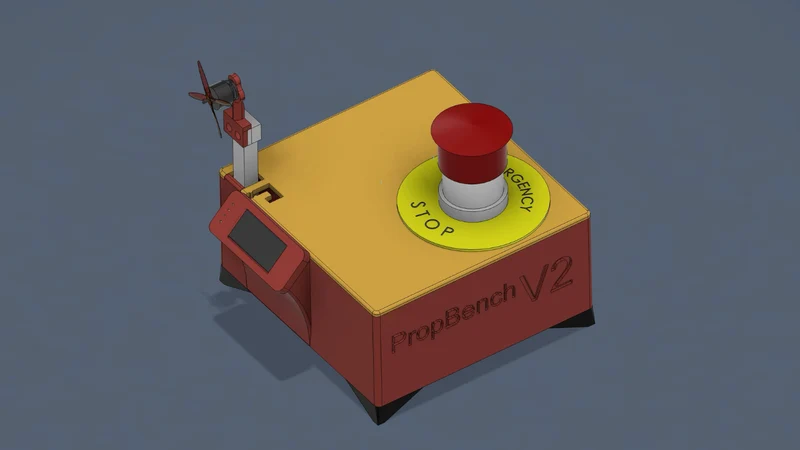

Печатные детали

Печатные детали предназначены для компактного и практичного размещения основного оборудования. В зависимости от версии включенных сюда файлов набор может содержать:

Основной корпус/корпус

Крепление тензодатчика

Крепление двигателя

Крепления для электроники

Детали кабельного управления

ТПУ ножки

Настройки печати

Корпус/детали конструкции: можно печатать практически из любого распространенного материала. Я распечатал свой в PLA+.

Ноги: напечатайте их из черного ТПУ.

Вы можете использовать привычные настройки функциональных частей. Если вам нужен максимально чистый результат, сосредоточьтесь на точности размеров корпуса и особенностей монтажа.

Сборка

Для сборки вам понадобится:

Винты М3

Супер клей для ножек ТПУ.

Ножки ТПУ приклеены на место. Моя первоначальная идея заключалась в том, чтобы заставить их защелкиваться, но на практике склеить их получилось лучше и надежнее. Остальная часть сборки собирается с помощью винтов М3.

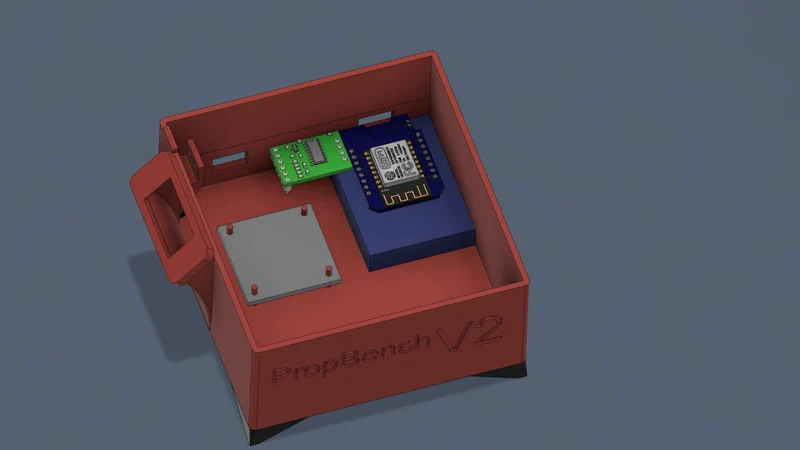

Электроника/железо

Этот проект предназначен для использования с программным обеспечением PropBench и соответствующей настройкой электроники. Точный список оборудования, встроенное ПО, проводка, программное обесп��чение и инструкции по настройке доступны в репозитории GitHub. Типичные детали, используемые для сборки, включают в себя:

ESP8266: https://s.click.aliexpress.com/e/_c3JOTVhB

Усилитель HX711: https://s.click.aliexpress.com/e/_c30HMem9

Датчик веса 100 г: https://s.click.aliexpress.com/e/_c30HMem9

Маленький OLED-дисплей: https://s.click.aliexpress.com/e/_c37Nomop

Контро��лер полета: https://s.click.aliexpress.com/e/_c4UH5eVb

Кнопка аварийной остановки: https://s.click.aliexpress.com/e/_c4OdtSXJ.

Файлы, прошивки и программное обеспечение

Вы можете найти настольное приложение, прошивку, проводку, инструкции по настройке и исходные файлы здесь:

https://github.com/fpv-geek/prop-bench/

Важное примечание

Этот проект включает в себя вращающиеся про��еллеры, электрические компоненты и испытания двигателей под напряжением. Пожалуйста, используйте его осторожно и на свой страх и риск. Убедитесь, что все установлено надежно, во время испытаний держитесь подальше от области пропеллера и соблюдайте соответствующие меры предосторожности.

Заключительные замечания

Этот проект формировался в течение многих итераций: от грубого прототипа до гораздо более усовершенствованной второй версии. Если вы создадите его, сделаете ремикс или улучшите его, я буду рад увидеть вашу версию. А если вы используете его для собственных тестов, не стесняйтесь поделиться результатами.
