Minecraft Torch Lamp (No-Magnet Remix от Voxel Forge)

Minecraft Torch Lamp (No-Magnet Remix от Voxel Forge)

Привет, я Воксель Фордж. Мне понравился оригинальный дизайн, но я хотел создать версию, которую можно было бы собрать без необходимости использования специальных магнитов.

Моя версия заменяет магнитную систему крепления простым креплением. Это обеспечивает безопасное соединение с использованием только деталей, напечатанных на 3D-принтере.

Спецификация (что вам понадобится):

1. Печатные детали:

Факел_Пламя.stl
Torch_Handle.stl
Torch_Holder.stl

2. Непечатные детали/электроника:

Силовой кабель
Встроенный выключатель лампы
Патрон лампы канделябра (обычно E12 в Северной Америке или E14 в Европе).
Светодиодная лампа в виде канделябра (рекомендуется использовать светодиоды, чтобы избежать перегрева).

Инструкции по печати:

Пламя/Рассеиватель: для достижения наилучшего светового эффекта напечатайте эту деталь из белой, натуральной или полупрозрачной нити с заполнением Lightning (подойдет PETG или PLA).
Ручка/корпус: напечатайте это из коричневого, черного или деревянного PLA.
Держатель факела: распечатайте это в любом цвете.
Опоры: Никаких опор не требуется.

Инструкции по сборке и подключению:

Отказ от ответственности: Пожалуйста, будьте осторожны и соблюдайте все необходимые меры предосторожности при работе с электричеством. Если вас не устраивает проводка, обратитесь к тому, кто умеет.

Подключите электронику: пропустите кабель питания через нижнюю часть напечатанной ручки Torch_Handle. Подсоедините встроенный переключатель к кабелю в желаемом положении. Наконец, надежно подсоедините провода к патрону лампы канделябра.
Установите патрон: Аккуратно вдавите или закрепите патрон лампы в отведенном месте в верхней части ручки Torch_Handle.

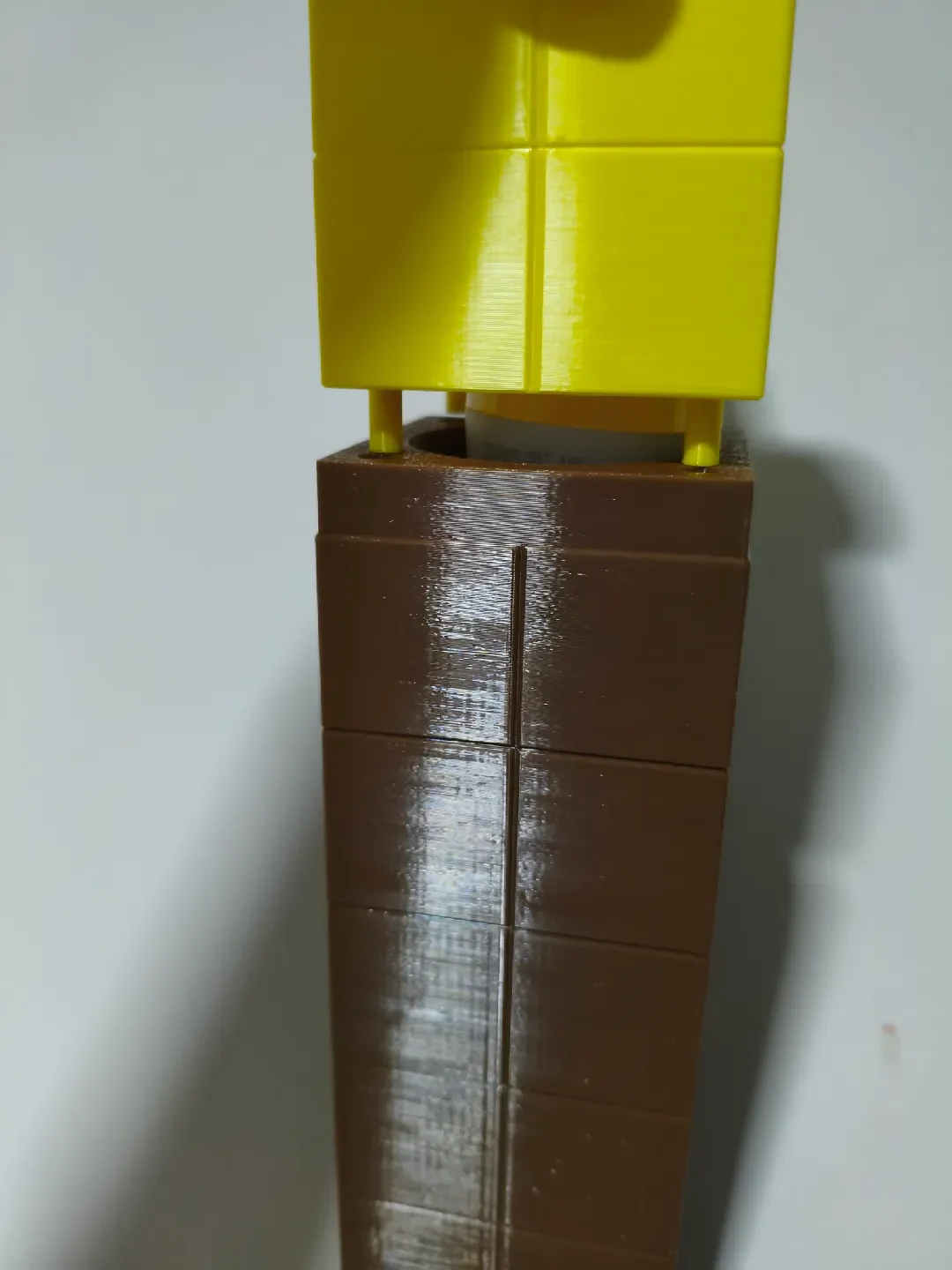

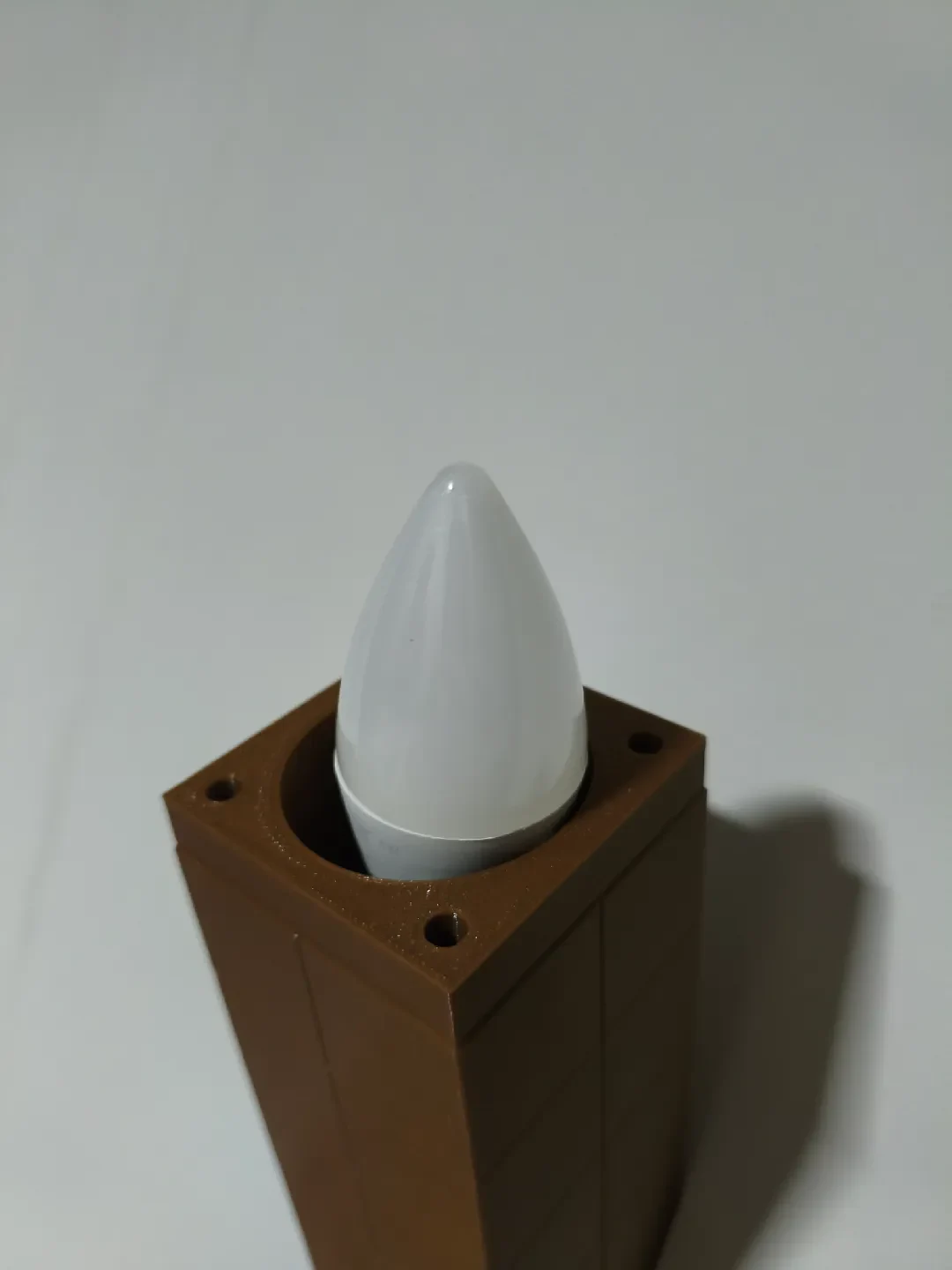

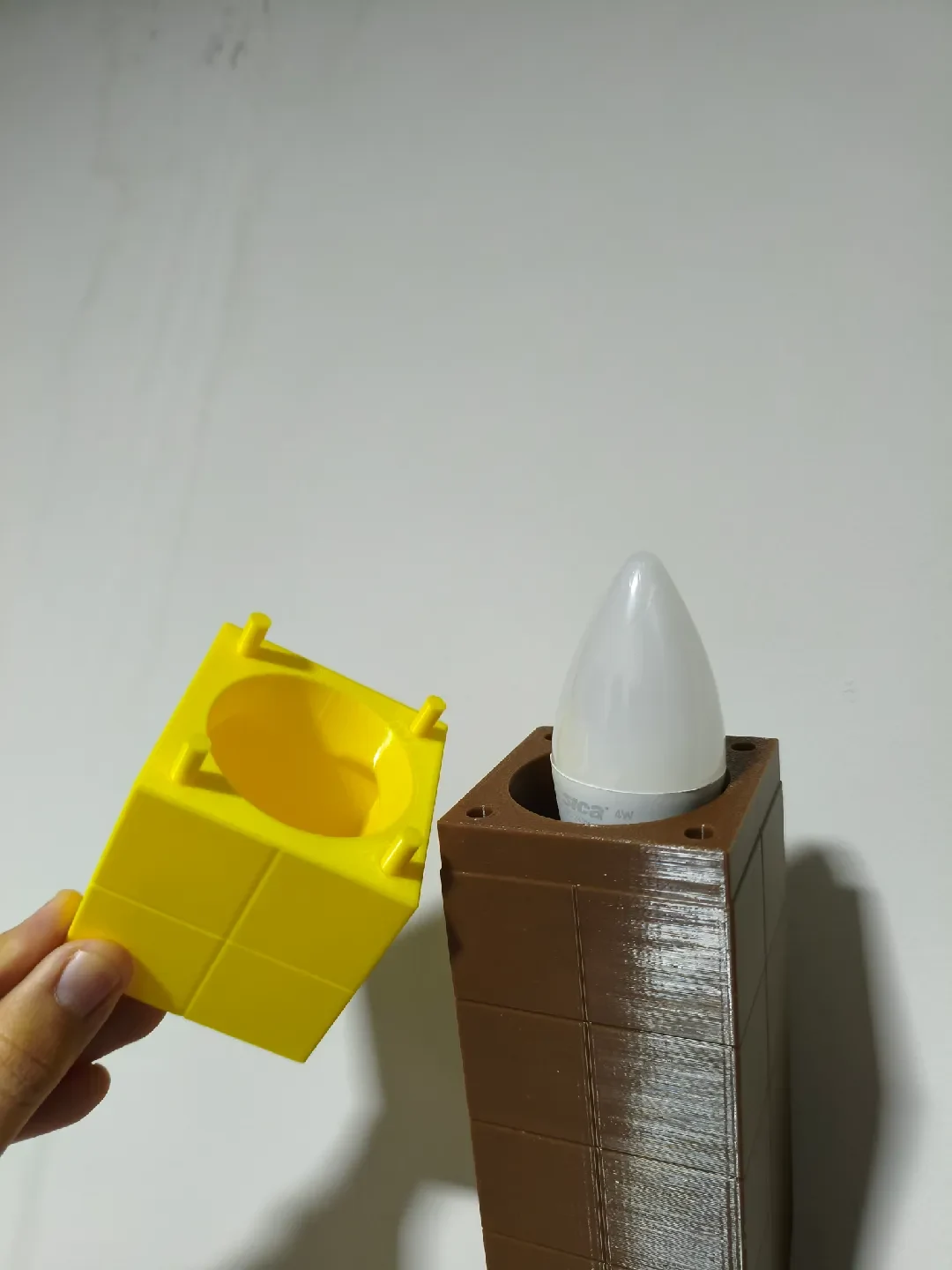

Прикрепите пламя: вкрутите светодиодную лампочку. Затем просто прикрепите деталь Torch_Flame к ручке. Никакого клея и магнитов не требуется!

Посмотрите видео!

Я снял небольшое видео о сборке в TikTok. Вы можете посмотреть это здесь:

Майнкрафт Факел TikTok

Проверьте мою веб-страницу!

Воксель Фордж

Авторы и оригинальный дизайн:

Это ремикс, и вся заслуга за блестящую оригинальную концепцию и дизайн принадлежит Михалу Фанте. Пожалуйста, не забудьте посетить исходную страницу и поставить лайк!

Оригинальная модель: Torch Light от Михала Фанта.
Исходный профиль автора: Михал Фанта на Printables
