Корпус светодиодного индикатора рассеянного света

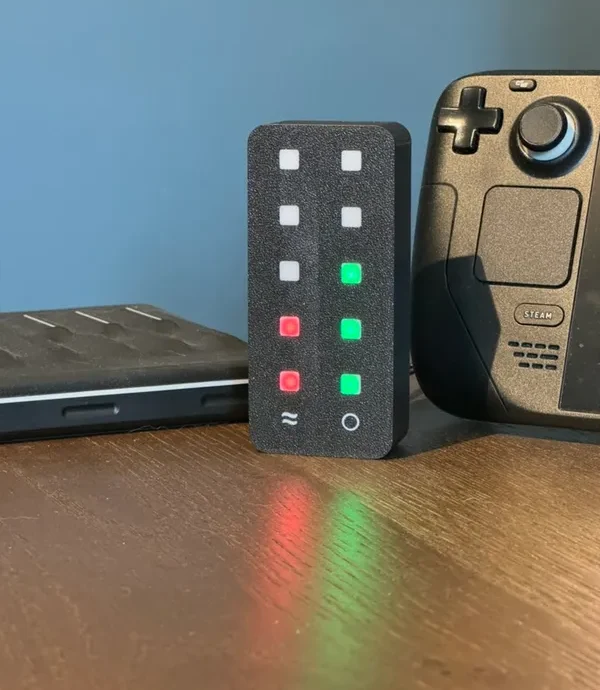

Это корпус для пары светодиодных лент 5x5 мм и модуля ESP8266. Я использую полоски в качестве показаний Home Assistant через ESPHome. Показаниями в этом примере являются уровни CO2 и солнечная генерация.

Есть файл 3mf с окнами рассеивателя, расположенными и окрашенными соответствующим образом, или есть отдельные файлы stl, если вы хотите оформить их самостоятельно. Окна диффузора должны быть напечатаны белой нитью (я использовал PLA). Чехол можно распечатать в любом цвете, но наилучшие результаты даст черный или какой-нибудь непрозрачный цвет.

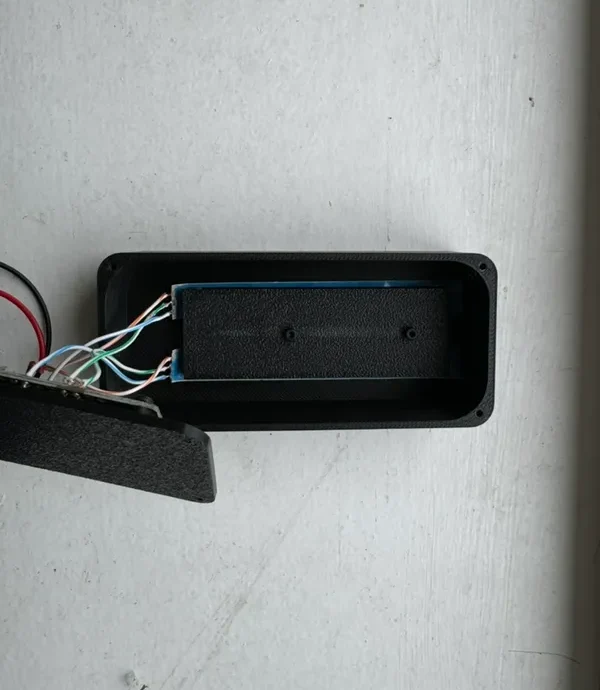

Для удержания светодиодных лент имеется задняя пластина, которая крепится двумя короткими болтами М2 и удерживает светодиоды на одном уровне с рассеивателями. Вы также можете использовать клей.

На задней пластине и креплении ESP8266 также используются болты M2. На задней панели имеется отверстие для вставного разъема USB-C или для прокладки кабеля питания.
