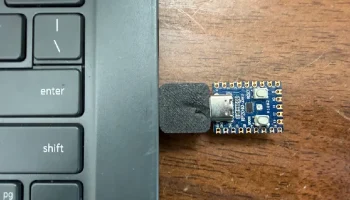

Переходник USB-A "папа" на "папа" USB-C

Преобразует USB типа A (штекер):

к USB тип C (штекер):

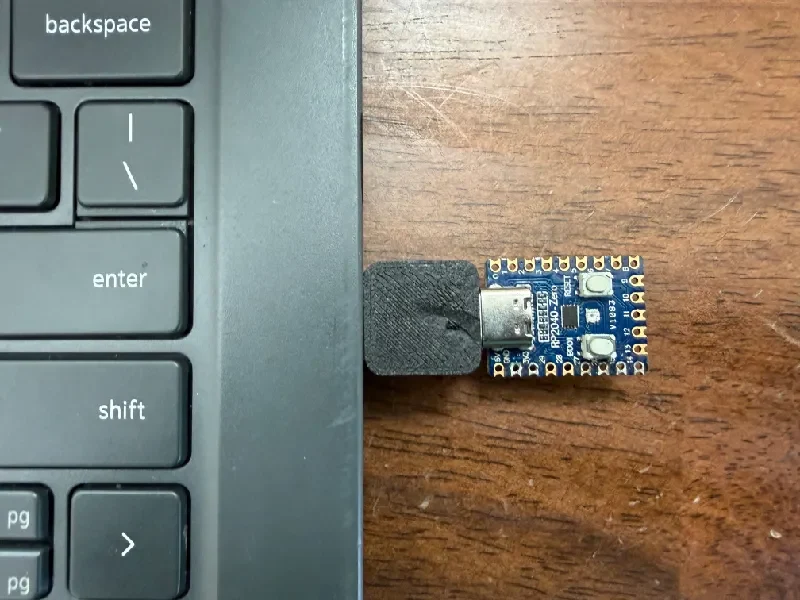

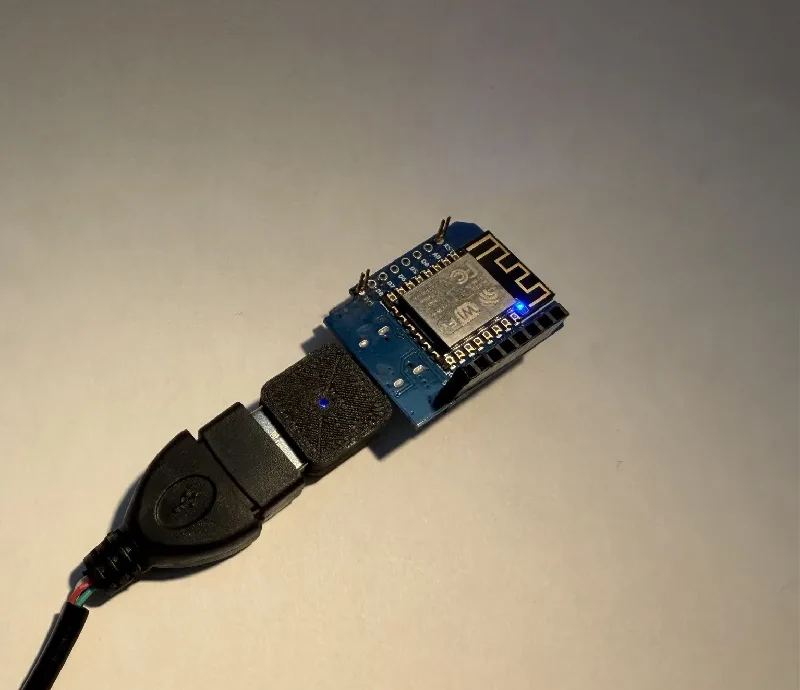

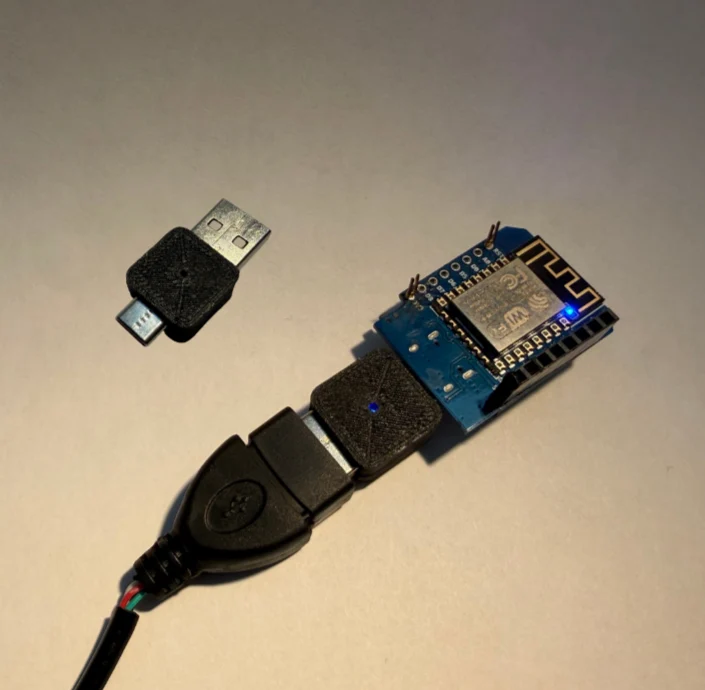

По сути, это укороченный кабель USB-USB C, и я использую его для программирования микроконтроллеров с портом USB C вместо длинного провода на столе.

Необходимые материалы:

Вилка USB типа A (я отрезал сломанный провод USB и отрезал весь силикон/пластик, чтобы получить вилку):

Разъем USB типа C:

Материалы для пайки, опционально суперклей и горячий клей.

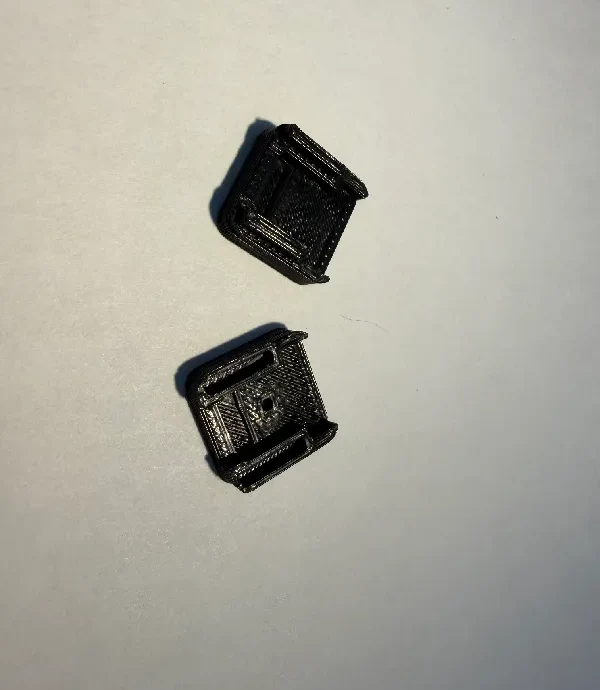

Корпус, напечатанный на 3D-принтере (есть две версии нижнего корпуса: одна с отверстием для светодиода, которое есть в моем разъеме USB C, и одна без отверстия)

Сборка:

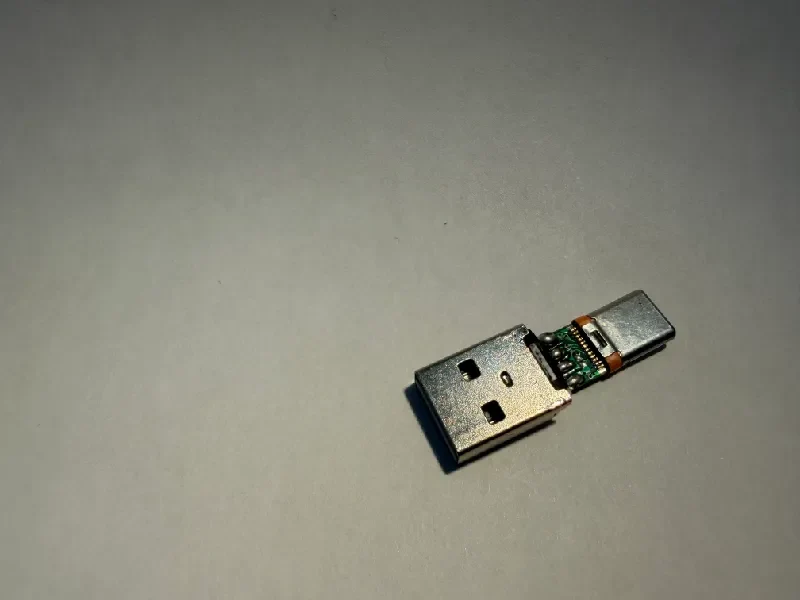

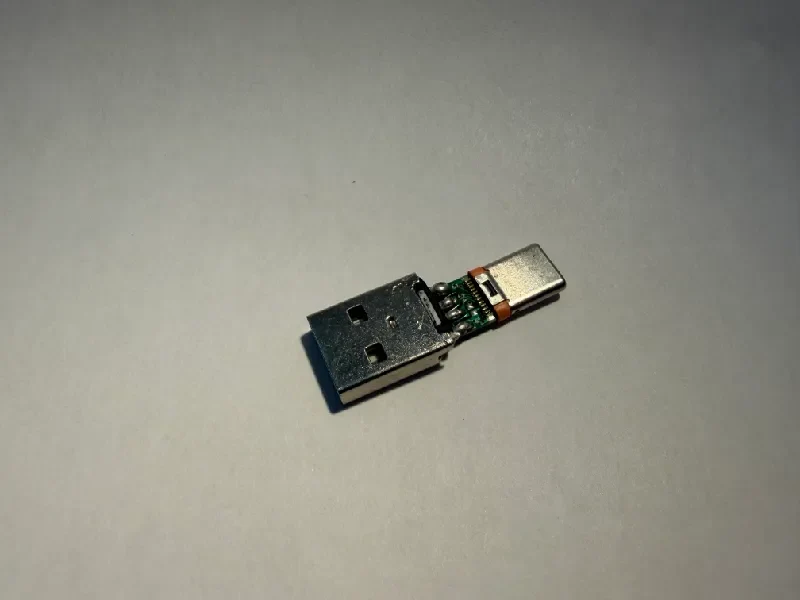

Припаяйте ножки вилки USB типа A к контактам вилки USB типа C, совмещая +(VCC) с +, D+ с D+, D- с D- и GND с GND.

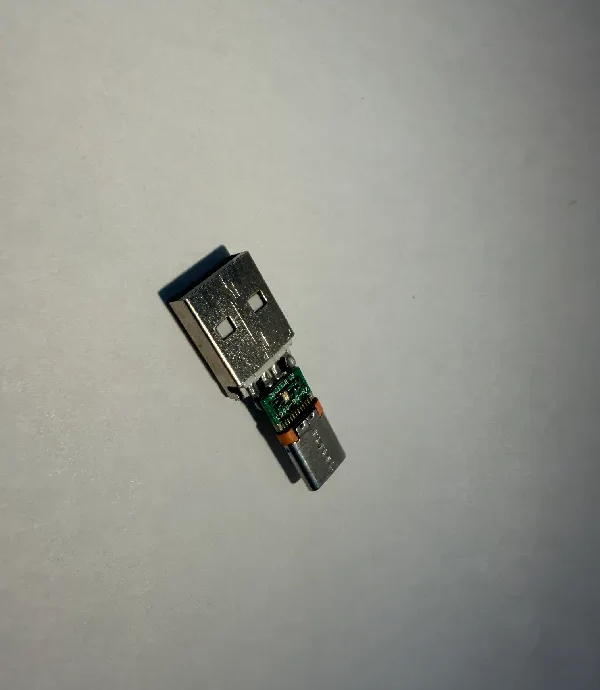

Вы можете использовать фотографию голой части в качестве образца.

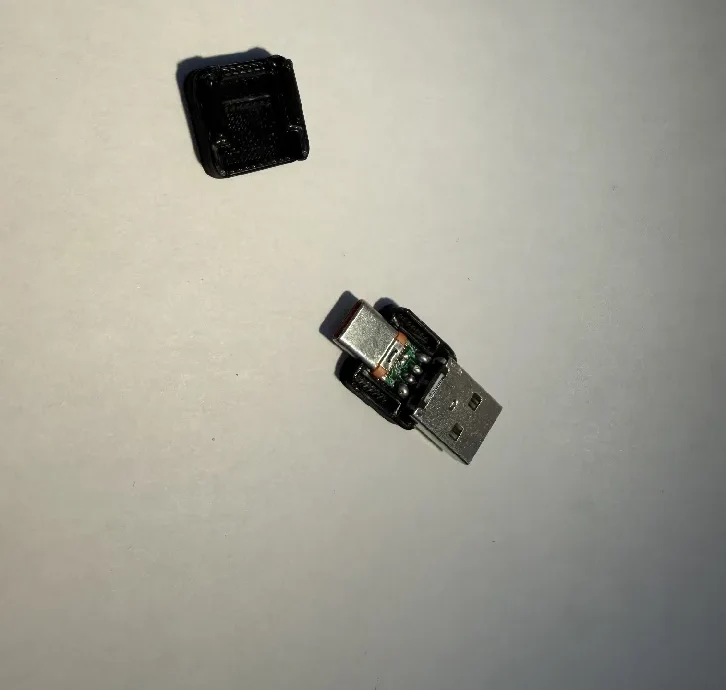

Затем возьмите нижнюю половину корпуса и протолкните запаянную часть внутрь корпуса и выровняйте ее, возможно, придется немного подтолкнуть:

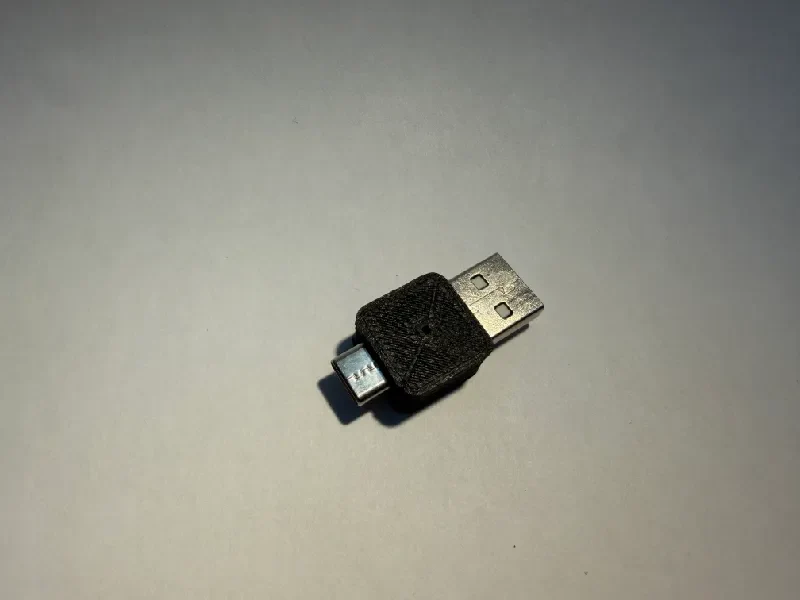

Наконец, вы можете защелкнуть верхнюю часть, убедившись, что штифт и отверстие совмещены. Вы также можете добавить немного горячего клея в верхнюю часть, так как там есть дополнительное пространство для дальнейшего укрепления, и вы можете добавить суперклей по периметру, чтобы сделать его прочнее.

Не стесняйтесь комментировать, если это не работает или вам нужна помощь, и я, скорее всего, отвечу.
