RatRig V-Core 4-местный нагреватель/приспособление для вы...
Смоделировал это простое приспособление для точного выравнивания нагревательного мата и магнитного листа по центру основания моего RatRig V-core4 500. Я предполагаю, что модель также можно использовать для версий 300 и 400, однако я смоделировал ее и использовал только на 500. Файл STEP был загружен для всех, кто хотел бы переделать его в соответствии с другими версиями.
Вам понадобятся два приспособления, по одному для каждой стороны станины. Вы можете просто импортировать одну модель в свой с��айсер, клонировать ее и отразить одну из них.
Модель предварительно ориентирована и не нуждается в опорах.

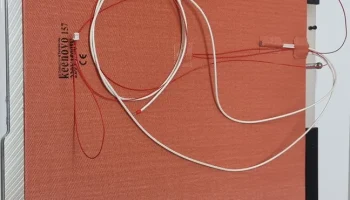

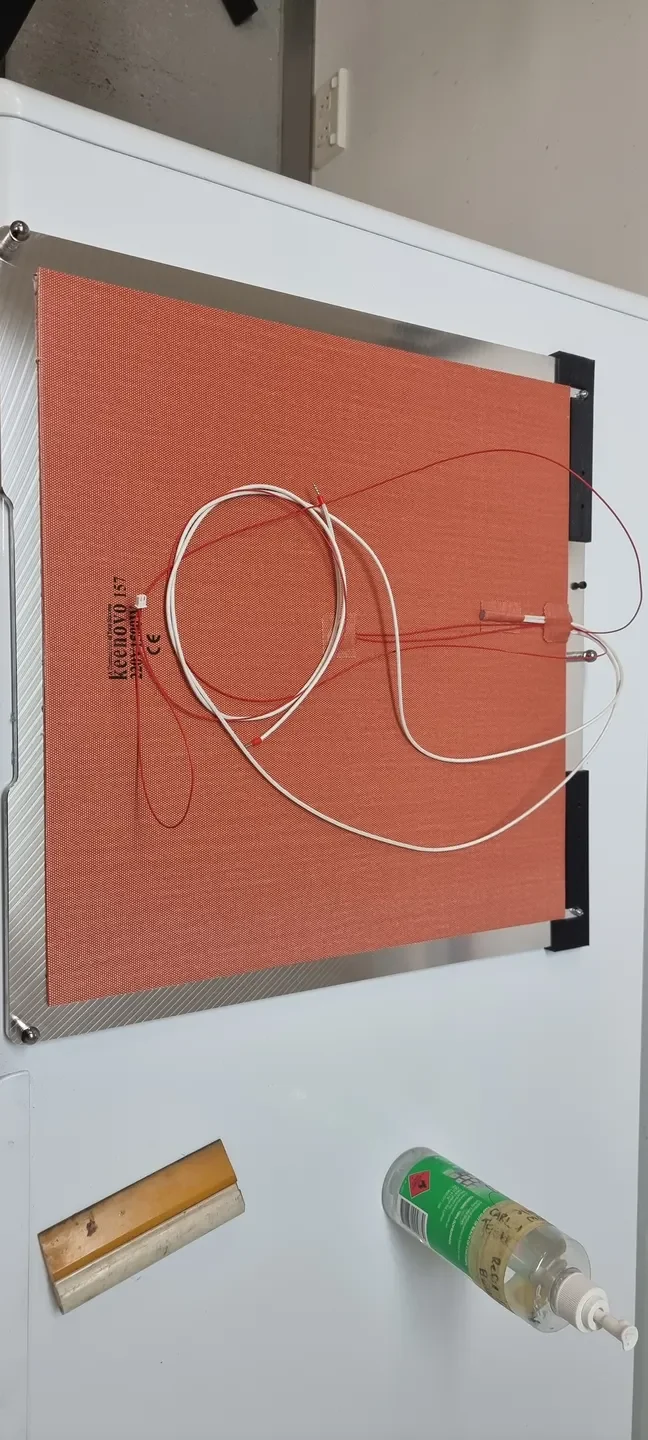

Приспособление спроектировано таким образом, чтобы его можно было просто вставить на место с помощью винта с собачкой и других отверстий на плите основания для его выравнивания. Он спроектирован так, чтобы достаточно плотно прилегать к пластине и удерживаться на месте за счет трения, поэтому вам может потребоваться или не потребоваться использование молотка, чтобы слегка постучать по нему на место. Затем при установке нагревательного коврика и магнита просто обнажите клей на задней стороне листа, вставьте его на место так, чтобы он плотно касался всех краев выравнивающих приспособлений, и прижмите клей к опорной пластине. Затем вы можете использовать ракель или кредитную карту, чтобы аккуратно приклеить каждый лист сзади вперед, снимая бумажную обложку по ходу дела.
Приспособления выровняют и нагревательный мат, и магнитный лист, поэтому просто прикрепите один, переверните пластину и таким же образом прикрепите другой. После установки обоих листов приспособления можно снять.
ПЕРЕД НАНЕСЕНИЕМ УБЕДИТЕСЬ, ЧИСТО ВАША СТАЛЬНАЯ ПЛИТА
СЛЕДУЙТЕ РУКОВОДСТВУ RR ПО УСТАНОВКЕ.
НЕ ПЫТАЙТЕСЬ СНЯТЬ НАГРЕВАТЕЛЬНЫЙ КОВРИК, ПОСЛЕ ЛЮБОЙ ЕГО ЧАСТИ ПРИКЛЕПЕНЫ К ПЛАСТИНЕ.
