Вентилятор BentoBox 9733 + новый CMAG + магнит 6x3......

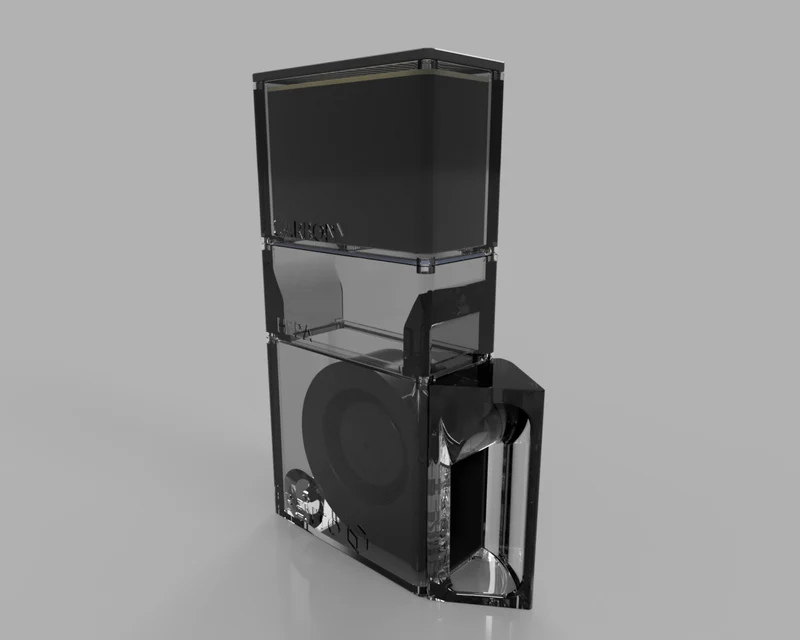

Мод BentoBox для вентилятора 9733, который имеет более сильное статическое давление и более высокий воздушный поток. Он предназначен для создания вакуума в башне, засасывая воздух сверху вниз. Идея заключалась в том, чтобы сделать звук всасывания тише, сохранить чистоту воздуходувки и продлить срок ее службы. Воздух выходит из вентилятора вверх, под углом примерно 45 градусов, поэтому я не делал ребер, ограничивающих и направляющих воздушный поток.
ОБНОВЛЕНИЕ: 01.12.2025 — добавлен вытяжной порт, чтобы скрыть «некрасивый» вентилятор. Если вам нужно более прочное решение, просто используйте двусторонний скотч или клей. Выравнивающий штифт может не входить в монтажное отверстие, поэтому либо отрежьте его, либо просверлите монтажное отверстие большего размера. Также тонкую стенку можно отрезать плоскогубцами, чтобы убедиться, что кабель проходит сквозь нее. Он не обязательно должен быть герметичным, а просто правильно прикреплен.
После комментария, в котором была хорошая мысль, я сделал обновление — добавил кромку для секции HEPA, которая отсутствовала в исходной версии, чтобы фактически заставить воздушный поток проходить через уголь перед фильтром и улавливать всю угольную пыль. Тем не менее, конструкция достаточно модульная, и вы можете добавить несколько рядов угольных или фильтров, если хотите, или изменить последовательность модулей. Рекомендуемая сборка снизу: турбина — HEPA — карбон.
УСТАНОВКА:
Вентилятор устанавливается с помощью двух болтов M3x40 или M3x45, более высокую шестигранную гайку можно удерживать плоскогубцами или рожковым ключом, а нижнюю шестигранную гайку необходимо вставить в щель перед вентилятором, будьте осторожны при ее затягивании.
Установка воздуходувки на место требует некоторой ловкости, но это нужно для того, чтобы обеспечить хорошее уплотнение для вакуума на тот случай, если вы не хотите использовать герметики для 100% воздухонепроницаемости. Чтобы облегчить установку, можно подпилить верхнюю кромку выхлопного патрубка вентилятора.

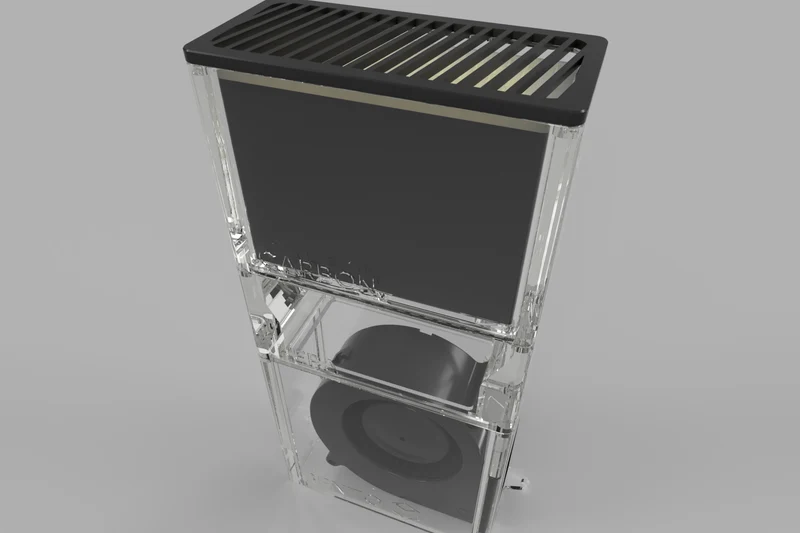

Я также разработал новый CMAG, который легче распечатать и заменить углерод. В нем используются два болта M3x10 непосредственно в пластике для более надежного и при этом довольно простого способа установки защелки (следите за тем, чтобы не перетянуть болты). Средняя часть имеет усиление для крепления кабельной стяжки или чего-то подобного, чтобы облегчить извлечение CMAG из корпуса.
Секции HEPA и CARBON заимствованы из комбинации HEPA и фильтра с активированным углем Bento Box 2.0 (ориентация вертикального вытягивания 6x3 мм) от PURCELL | Скачать бесплатно STL-модель | Printables.com.
