Магнитный датчик биения нити накала......

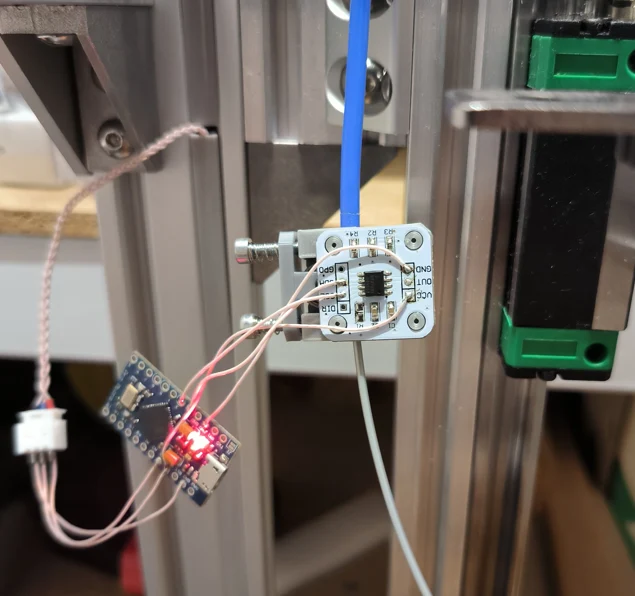

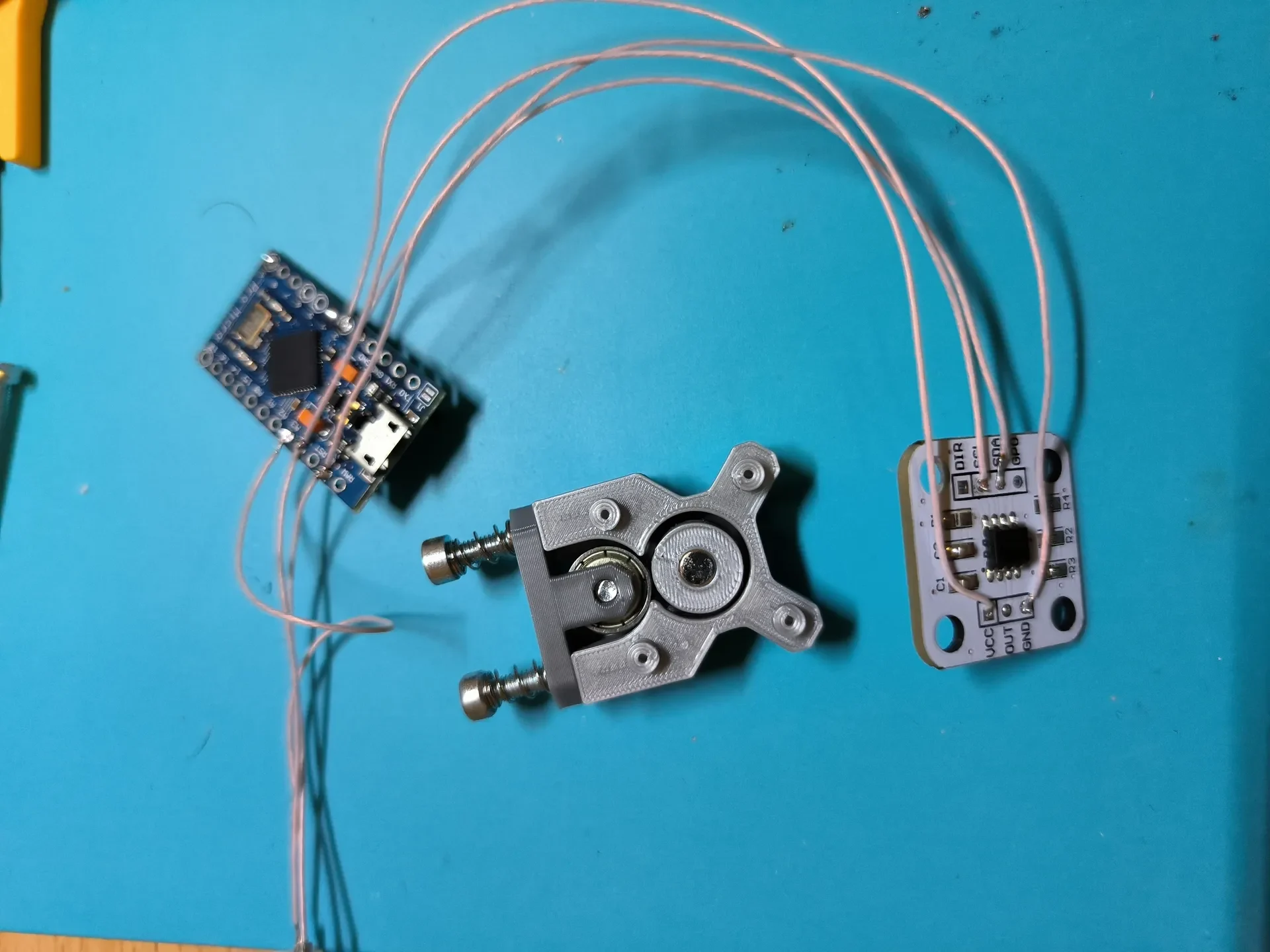

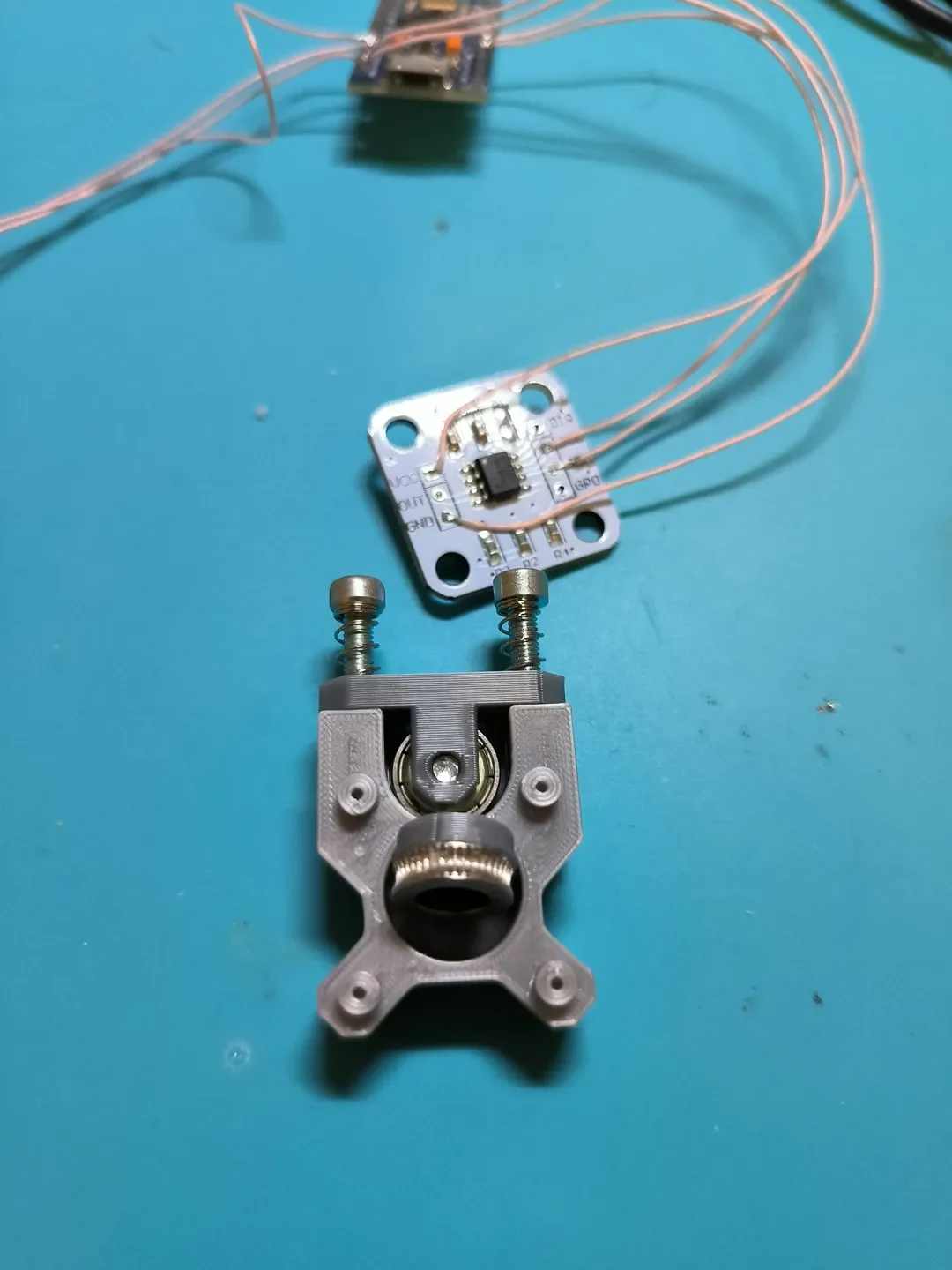

Свою версию простого и небольшого датчика движения нити накала я сделал на основе магнитного энкодера (AS5600) и зубчатого подшипника из обновления Titan Aero Extrumer Arm. Датчик оказался достаточно компактным, прекрасно фиксирует нить, чтобы не упустить ни одного ее движения.
Дополнительный микроконтроллер (Arduino ATTINY85, Pro Micro или любой другой) используется для преобразования данных от AS5600 в импульсы изменения состояния в зависимости от угла поворота магнита. Также можно использовать прямое соединение I2C без дополнительного микроконтроллера с платой принтера или Raspberry PI.
Если питание 5В, то нужно убрать R1 с платы AS5600.

1) Магнитный энкодер AS5600 + магнит (https://www.aliexpress.com/item/4000963821667.html)
2) Arduino ATTINY85 ( https://www.aliexpress.com/item/2043055746.html ) или Pro Micro ( https://www.aliexpress.com/item/1005003230811462.html ) или другой аналогичный
3) Рычаг экструдера Titan Aero (зубчатый подшипник) (https://www.aliexpress.com/item/1005004402047049.html) — от этого нужен только зубчатый подшипник.
4) Подшипник 623 (https://www.aliexpress.com/item/560947729.html)

Настройки Klipper — https://www.klipper3d.org/Config_Reference.html#filament_motion_sensor.

Источник: https://www.tinkercad.com/things/hyfuRozMu1z

https://youtube.com/shorts/LBBPLRyY_R4?feature=share

=========

Создайте свой вариант простого и небольшого датчика накала на основном магнитном энкодере (AS5600) и зубчатом подшипнике в апдейте для рычага экструдера Titan Aero. Датчик достаточно компактный, с удивительной фиксацией, который не пропустит ходовую руху.
Используйте дополнительный микроконтроллер (Arduino ATTINY85, Pro Micro или любой другой) для перехода от AS5600 к импульсному изменению статуса, который может резко измениться. Также, можно использовать подключение прямо к І2С, без дополнительного микроконтроллера, до платы принтера чи Raspberry PI.
Являясь живым 5В, необходимо приобрести R1 с платой AS5600.
