DTZ541 Магнитное крепление для ИК-головки ESP01......
DTZ541 — это распространенный счетчик в Германии, который оснащен инфракрасным приемопередатчиком для считывания информации со считывателя, например, для интеграции с Home Assistant. Существует несколько ИК-головок, которые можно купить в предварительно собранном виде, часто это вариации конструкции Volkszähler (я использую головку Hichi).
Датчики обычно монтируются с помощью магнита (в счетчиках встроена ответная часть). Однако круглая головка была сложна в правильном положении, и натяжение кабеля может привести к неверным показаниям.

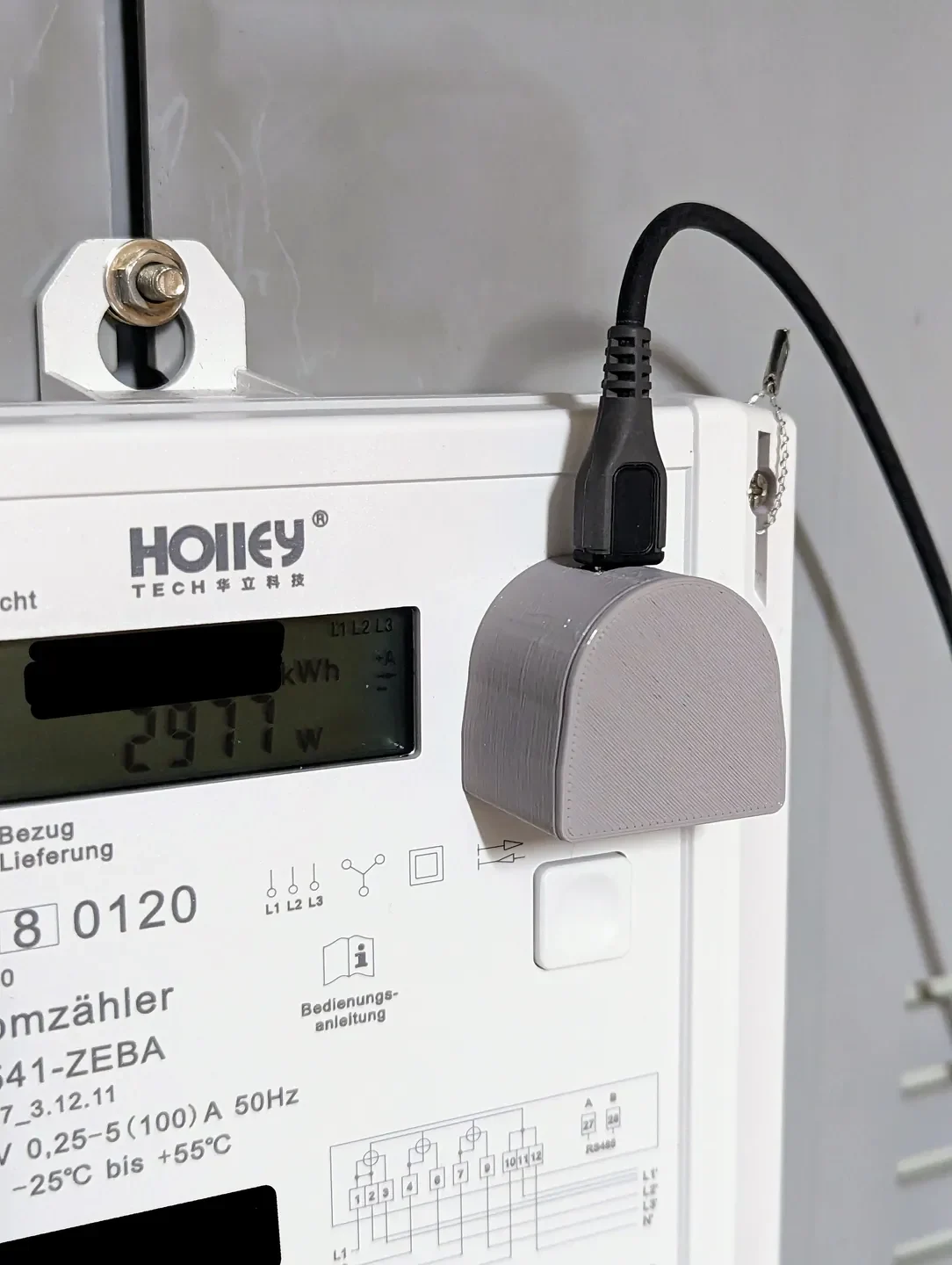

У DTZ541 есть дополнительные выступы рядом с ИК-окном. Эта модель представляет собой корпус для ИК-головки со сложенными ESP01_1m (протестировано с Hichi), которая использует преимущества этих узлов для простого и более надежного позиционирования.
У меня есть собственный код для чтения счетчика через ESPHome, доступный в моем репозитории счетчиков.
Распечатать инструкции
Это должен быть легкий отпечаток. Я использовал PETG, но подойдет и любой другой материал.
Принтер МК3с+
Нить Прусамент PETG
Заполнение 15%
Поддерживает нет
Инструкции по сборке

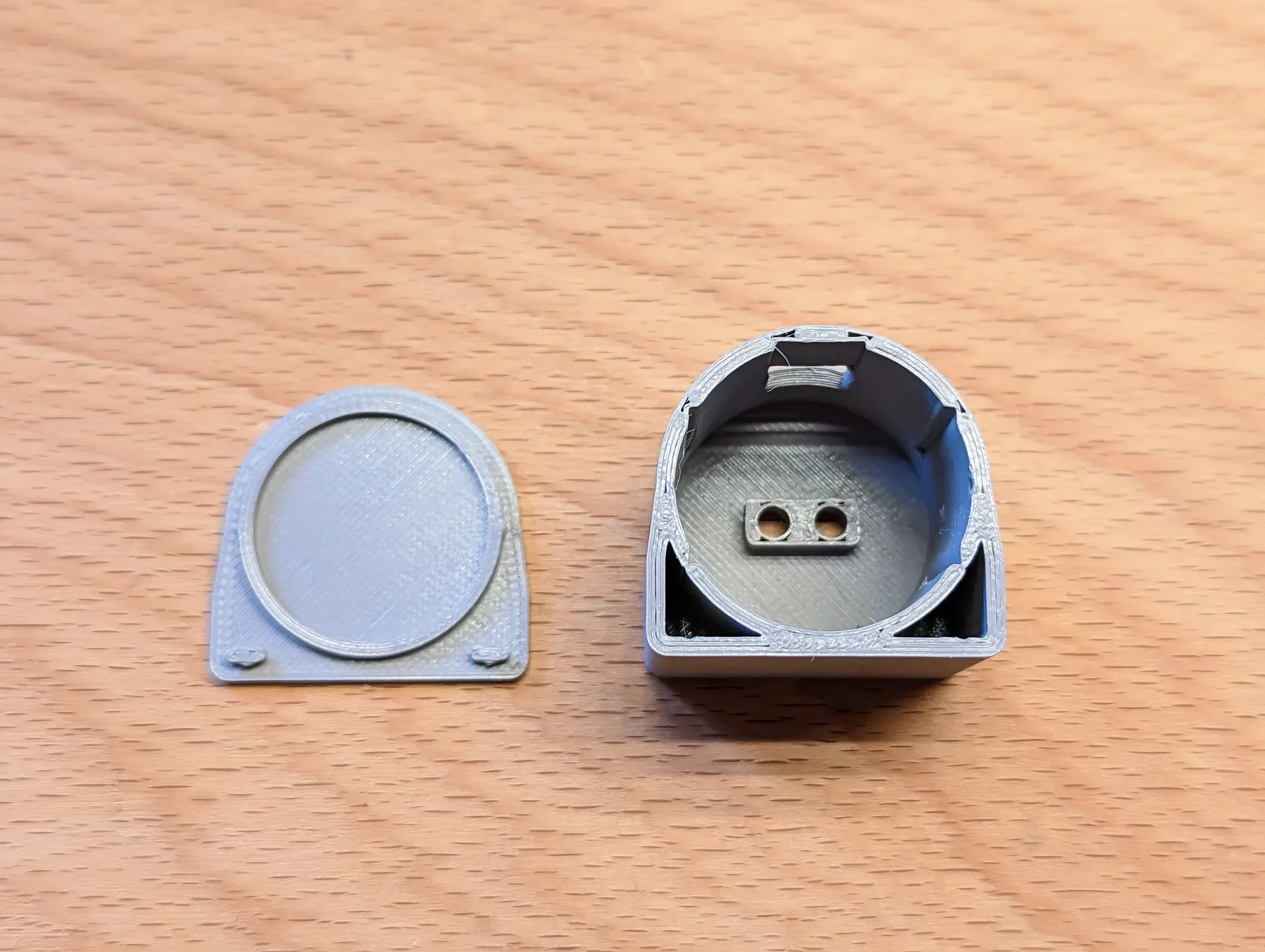

1- Распечатать и разметить детали
2- Поместите магнит внизу.
3- Добавьте частичный пластиковый круг сверху (открытый клин проходит под разъем ESP01, чтобы предотвратить соприкосновение паяных соединений с магнитом).

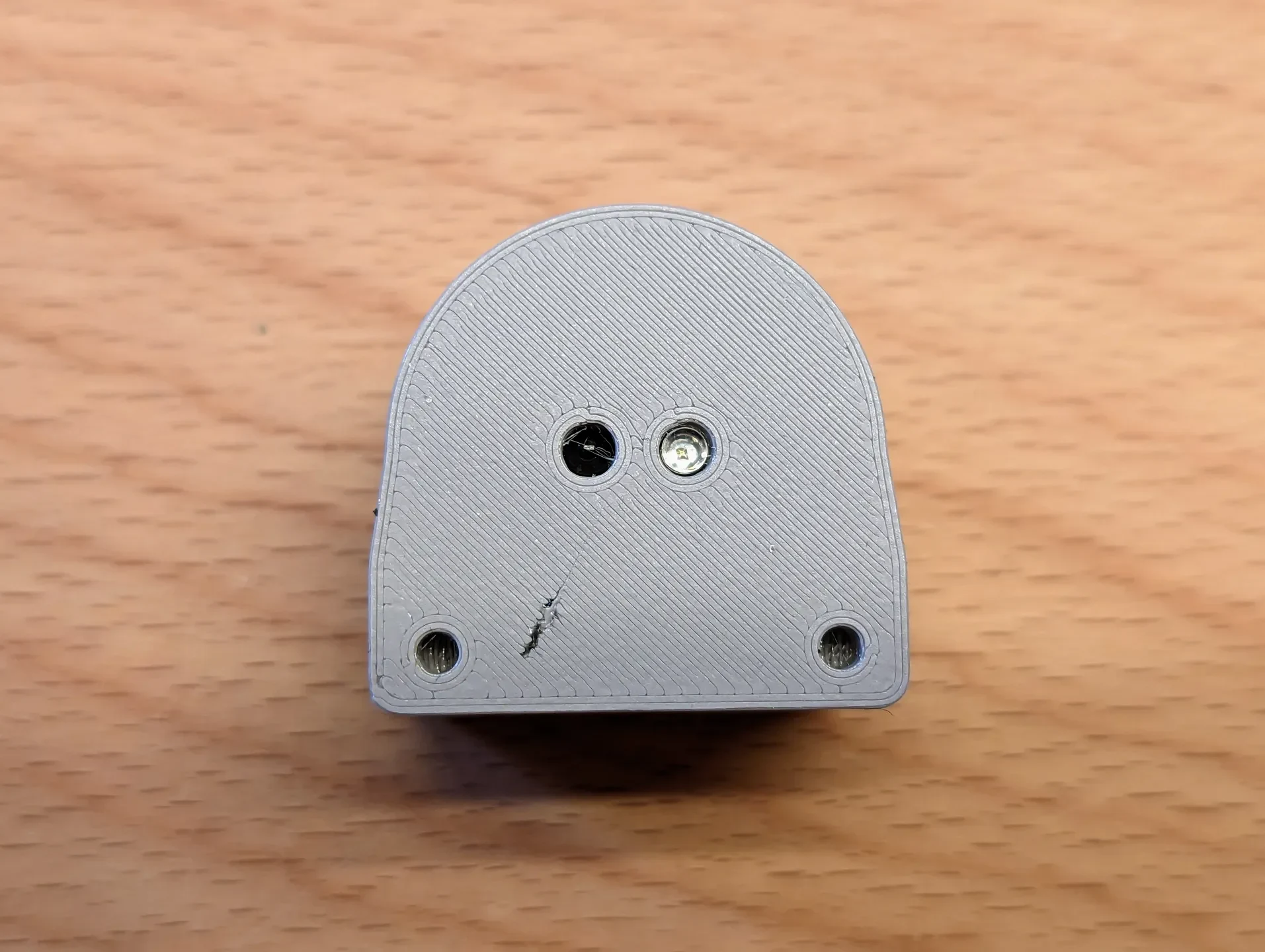

4- Вставьте плату ИК-датчика. Он тугой (по дизайну), старайтесь нажимать равномерно. Будьте осторожны со светодиодом и датчиком в нижней части порта, чтобы они были правильно вставлены в корпус. Двигайтесь медленно, чтобы не повредить доску.

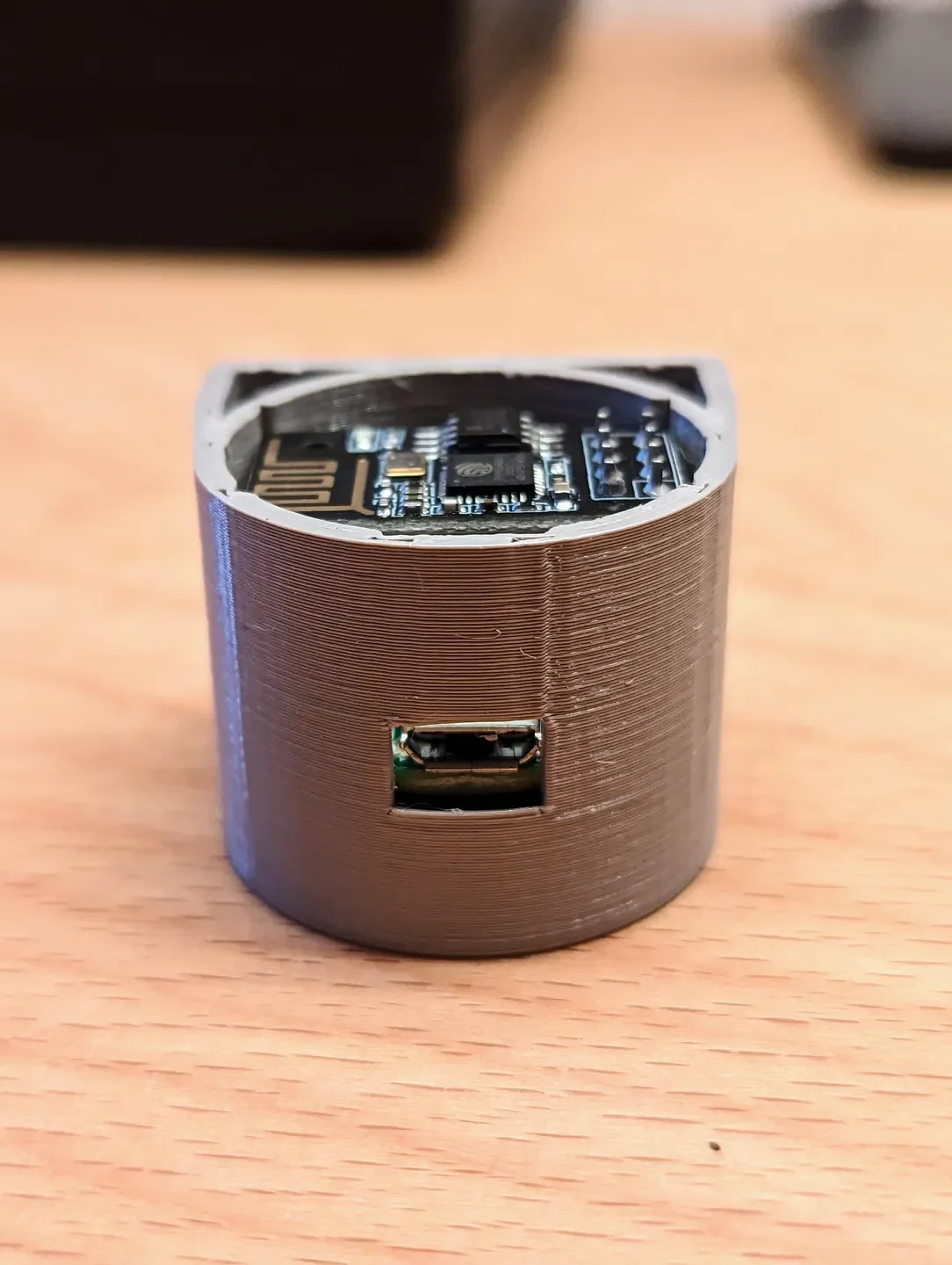

5- Положите ESP01_1m сверху. Будьте осторожны, добавляя его, он плотно прилегает и не смещается. Если вы думаете, что не сможете утопить его достаточно, скорее всего, светодиод и датчик неправильно установлены в корпусе.

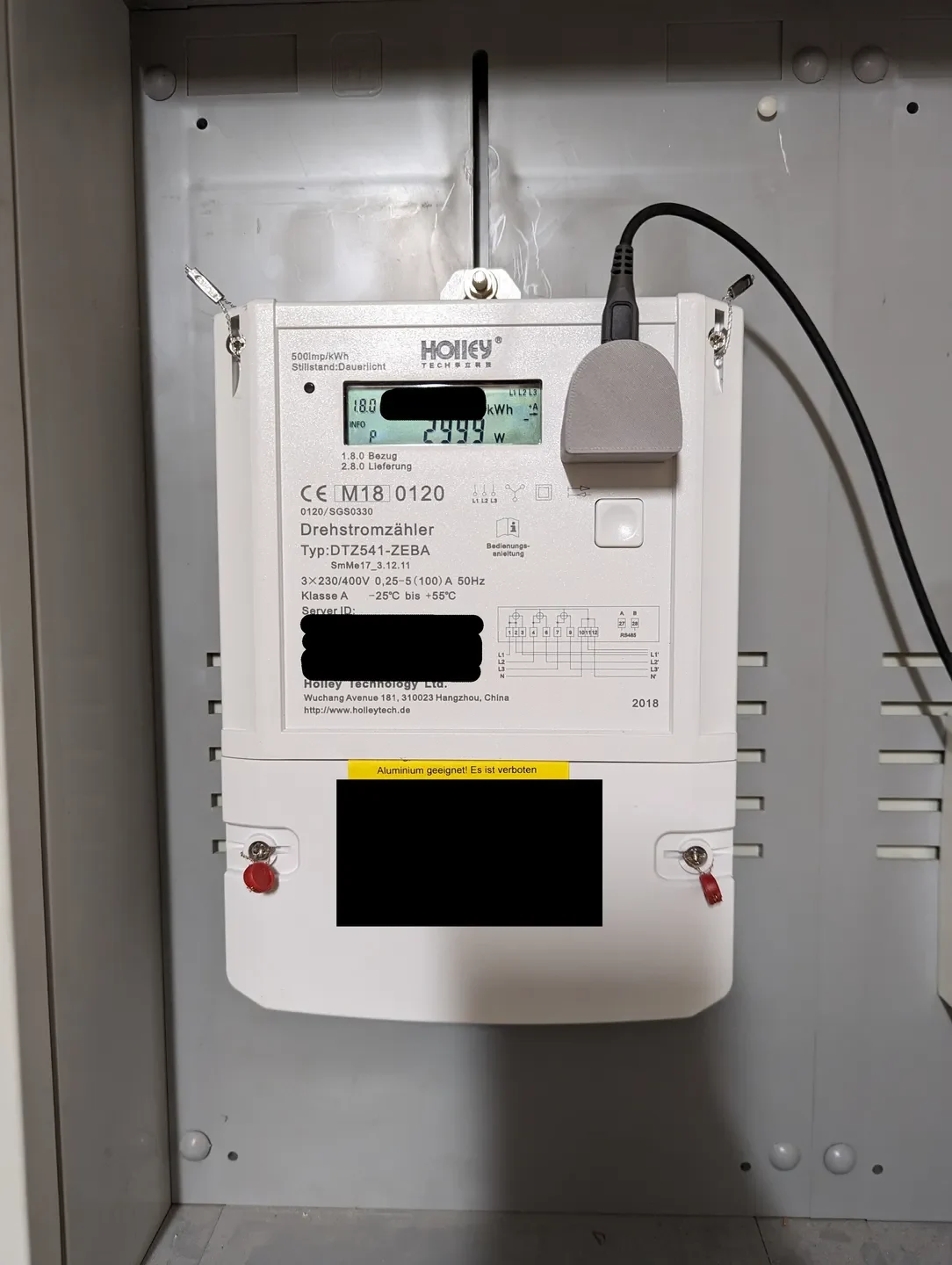

6- Установите крышку (защелкнитесь), подключите USB-кабель и закрепите ее на измерителе мощности.
Для подключения к Wi-Fi может потребоваться, чтобы дверца блока предохранителей была открыта. Если вы хотите разместить контроллер за пределами металлического блока предохранителей, рассмотрите возможность использования платы ESP32. Еще у меня есть чехол для платы ESP32 с внешней антенной и чехол для паяной головки.
Вы можете найти конфигурацию ESPHome для ESP01 в моем репозитории метров.
