Магнитный органайзер на панели инструментов (настраиваемы...
Обновите свой дешевый стержневой магнит Harbour Freight, чтобы лучше организовать свои инструменты!

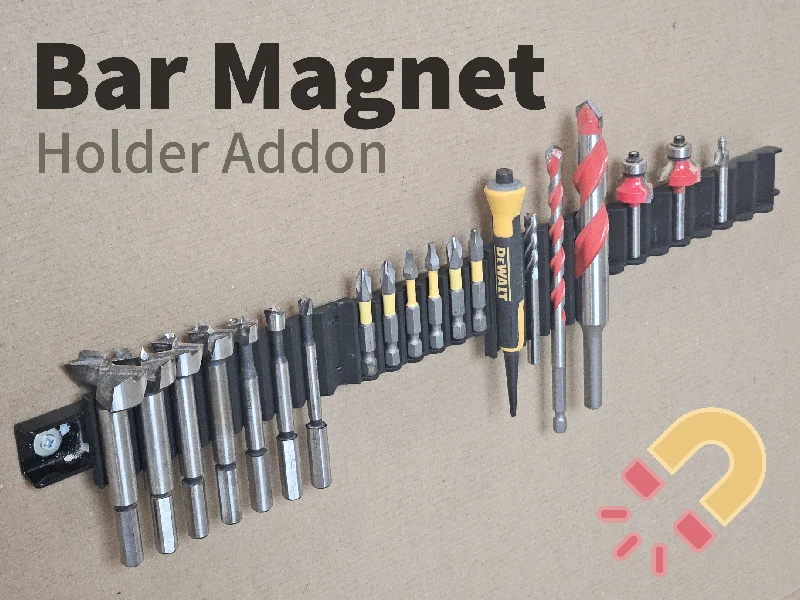

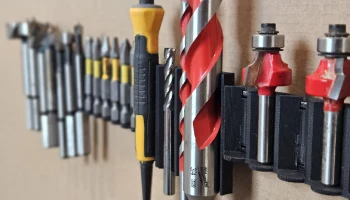

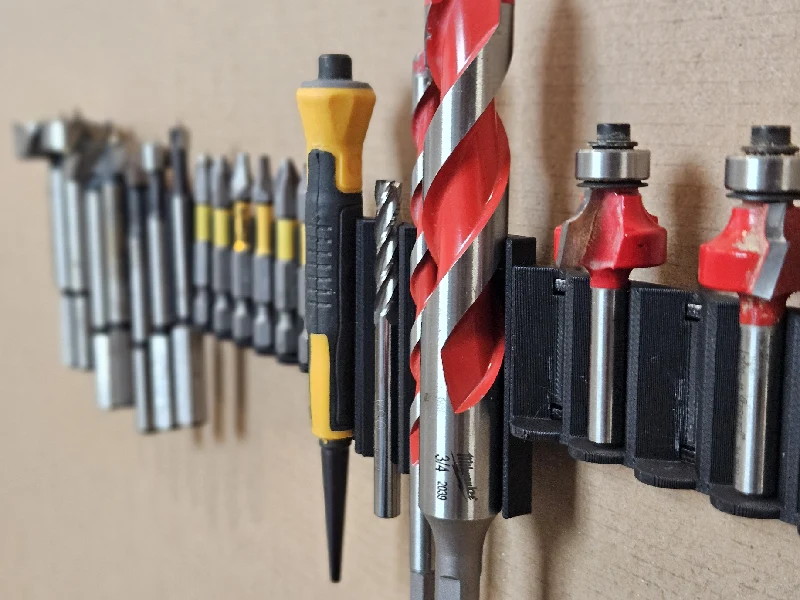

Мне никогда не нравились стержневые магниты для инструментов, так как они всегда загромождаются инструментами, перекрывающими друг друга, и их трудно удалить. Чтобы решить эту проблему, я разработал полностью настраиваемый держатель для ваших цилиндрических предметов — отлично подходит для сверл, фрез, наборов бит, отверток или чего-либо еще с металлическим валом. Все, что изображено на фото, было создано в рамках этого проекта.

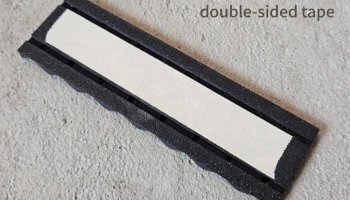

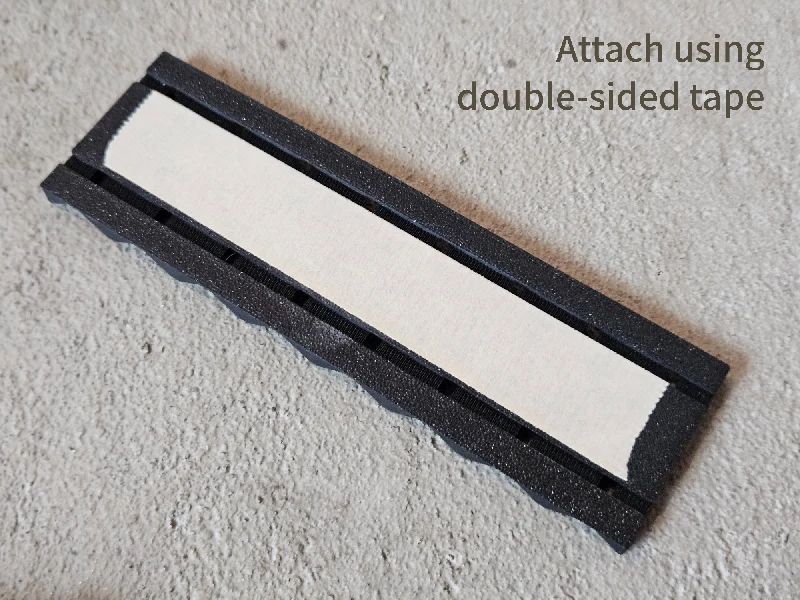

Он спроектирован так, чтобы его можно было очень быстро и легко печатать. Он прикреплен к стержню магнита с помощью двусторонней ленты, поэтому, если вы когда-нибудь захотите его заменить, они просто отсоединятся, и вы сможете наклеить новые. Если вы работаете по дереву и у вас еще нет прижимной ленты, приобретите ее, это невероятно удобно. Вы также можете просто положиться на инструменты, которые удержат его на магните, если вы не снимаете каждый предмет.
Вы можете редактировать модель онлайн здесь, на MakerWorld, или загрузить файл и использовать OpenSCAD.

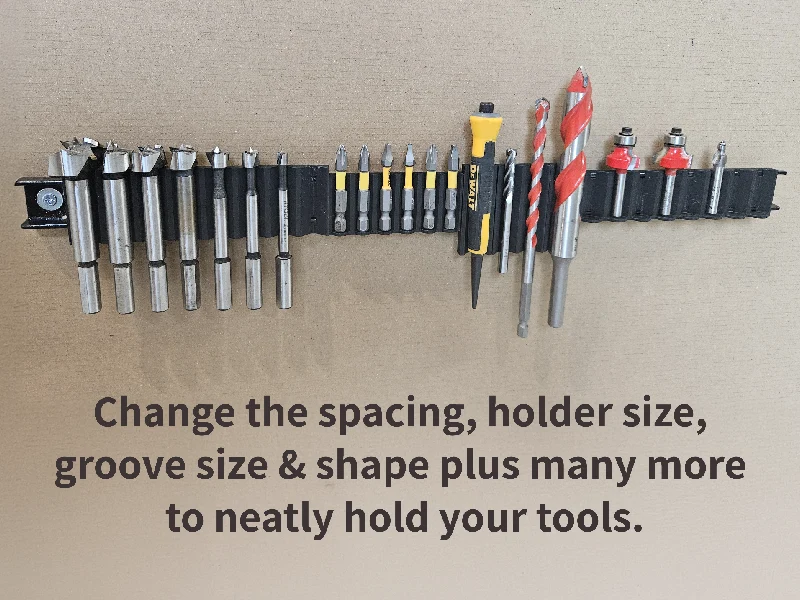

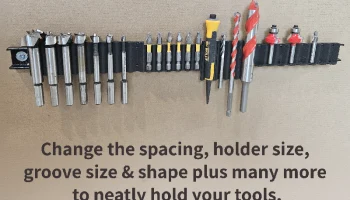

Я разработал модель в OpenSCAD, поэтому ее можно полностью настраивать. Нажмите кнопку настройки, чтобы открыть редактор, в котором вы можете легко изменить параметры для создания новых файлов STL. Вы можете изменить количество канавок, размер канавок, расстояние между канавками, высоту/ширину держателя для лучшей поддержки и множество других параметров. Он чрезвычайно универсален.
Значения по умолчанию хорошо работают для многих вещей, но вам следует поиграться и разработать индивидуальный дизайн для ваших конкретных инструментов. Поскольку они дешевы и быстро печатаются, вы всегда можете заменить их позже, так как хотите перемещать инструменты без особых отходов.
Это вдохновлено видео Роба Коуэна, но он отказался от стержневого магнита, так как не добился хороших результатов в удержании. Я разработал это так, чтобы расположить инструмент как можно ближе к держателю, часто касаясь его, поскольку я обнажаю часть металла, и добился хороших результатов по прочности. Он отказался от него и использовал неомагниты, которые отлично подходят для более крупных инструментов (и я сделал сотни своих собственных неомагнитных держателей), но это гораздо более дешевое решение для множества мелких предметов, таких как биты.
Специально разработан для стержневого магнита Harbour Freight, но если он не подходит, просто настройте дополнительные параметры. Все это обошлось мне менее чем в 1 доллар, чтобы напечатать достаточное количество держателей для всего стержневого магнита. Часто вы можете получить их на распродаже или бесплатно, так что это довольно экономичный способ организовать свои инструменты.
Опытные пользователи

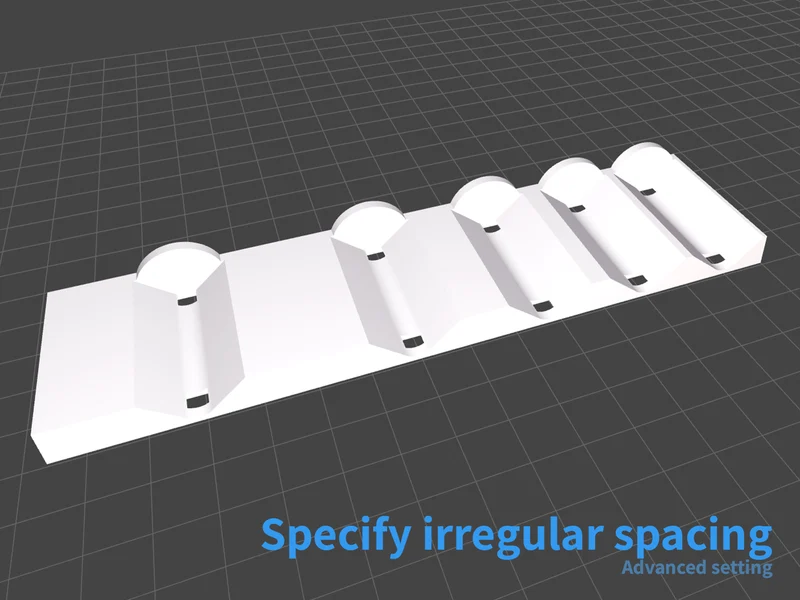

Я добавил возможность указывать ширину для каждого держателя. Это полезно для таких инструментов, как фрезы/лопатки/биты Форстнера, где некоторым инструментам требуется больше горизонтального пространства. Это указывается как строка, разделенная запятыми, например «16,16,20,30». Он переопределяет все остальные настройки интервала/ширины. Он также переопределяет настройку count_holder и генерирует столько значений ширины, сколько вы укажете.
Параметры OpenSCAD
Переменная Описание по умолчанию
v_groove true Включить V-образную канавку, чтобы инструменты поместились больше

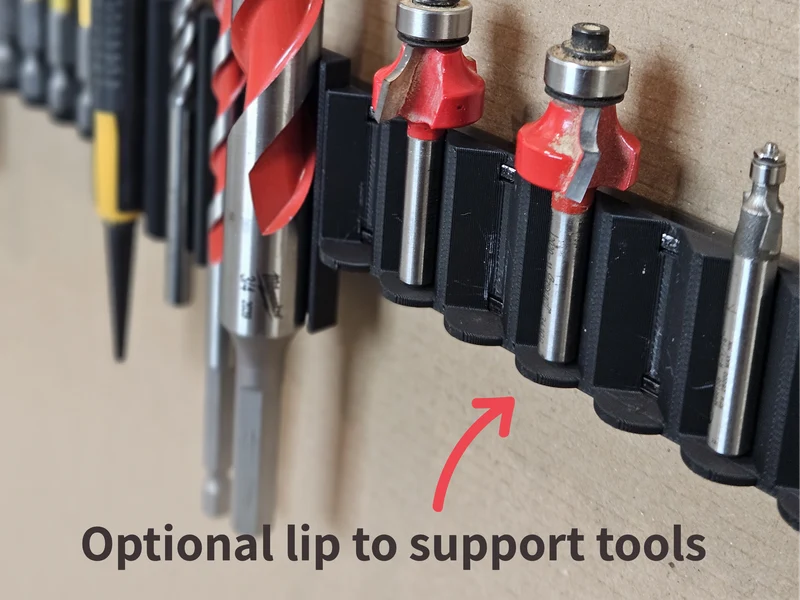

add_bottom_lip true Оставьте нижнюю губу, чтобы поддерживать инструмент
auto_size_lip true Автоматически определять размер нижней губы
use_auto_spacing false Автоматически вычисляет ширину держателя, или вы можете указать фиксированную ширину с помощью Holder_wi
auto_spacing 2 Ширина между канавками
count_holders 4 Сколько держателей повторить
Holder_width 16,7 Ширина держателя
Holder_height 32 Глубина держателя
Holder_Deep 6 Глубина держателя
Groove_inner_width 6 Ширина узкого конца канавки
v_groove_angle 100 Угол создания V-образной канавки в градусах (помогает большему количеству инструментов поместиться в канавку)

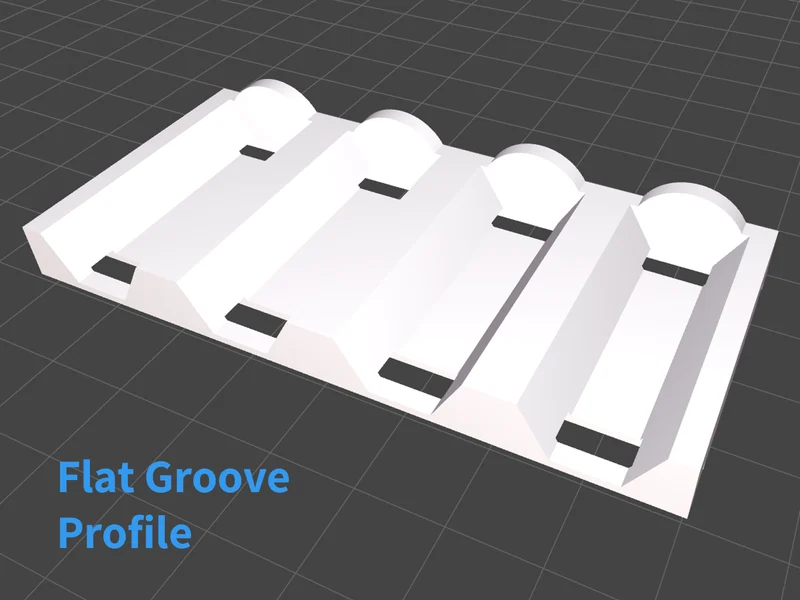

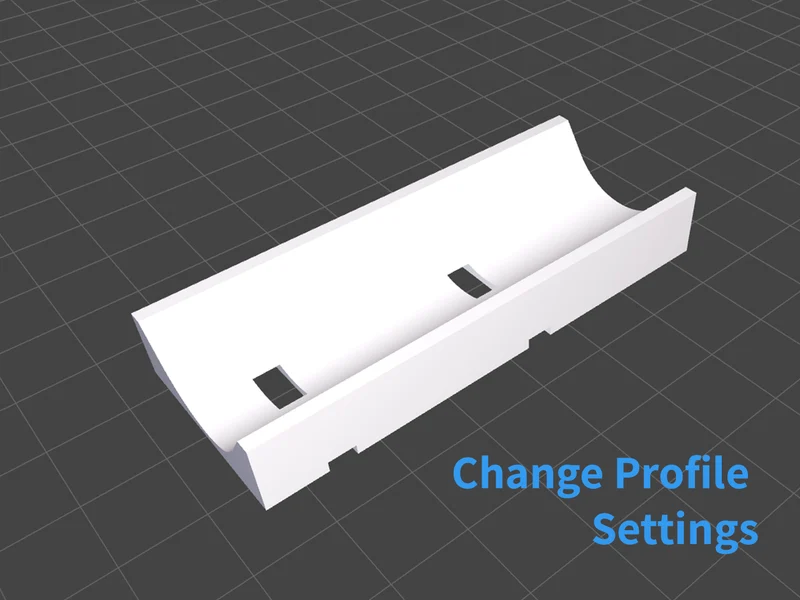

Groove_profile Округленная форма нижней части канавки [Закругленная, Плоская, Пустая]
Magnetic_position Центр По центру магнита [Центр, Верх, Низ]
вертикальный_шифт 0 Переместить держатель вверх или вниз в мм относительно стержневого магнита.
Horizontal_shift 0 Переместить канавку в любую сторону (полезно для инструментов смещения)
Bottom_thickness 2 Толщина нижней кромки в мм.
Bottom_lip_diameter 10 Размер нижней губы, если не автоматически.
Расширенные настройки. Эти настройки, возможно, придется изменить, если вы используете стержневой магнит другой марки.
adv_custom_widths Определите ширину для каждой итерации запятой-держателя, соединенной с «16,16,18,20,25». Переопределяет все остальные
