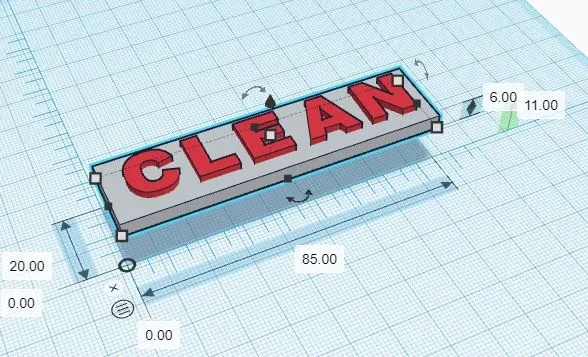

Простой магнитный индикатор CLEAN ВЕРСИЯ 2......
Стилизован в стиле тестового логотипа Prusa после того, как моя жена сказала, что ей не нужен чистый/грязный магнит рычага/переключателя, а только чистый магнит.
Что мне следовало сделать, так это смоделировать магнит для папки с запиской, на которой было написано «чисто»… Возможно, я сделал это назло после того, как распечатал и собрал его.

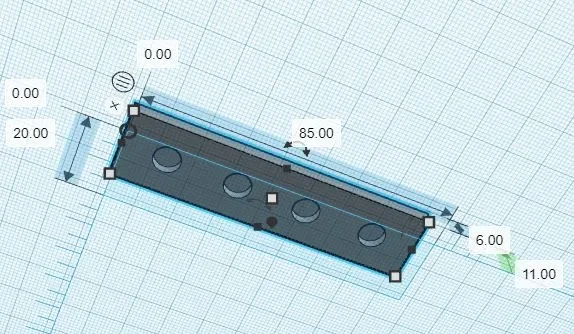

Требуется 4 магнита шириной 8 мм и высотой 3 мм, приклеенные снизу. Я собирался спроектировать его так, чтобы магниты не были видны, и в g-коде был шаг для их вставки, но в этом случае толщина отпечатка составила бы 7 мм, чтобы скрыть магниты (при условии, что нижняя оболочка 1 мм, а верхняя оболочка 1 мм).
Печать PLA или PETG, сопло 0,4 мм, слой 0,2 мм, заполнение 20%.
В версии 1.1 размер отверстий для магнитов в Tinkercad изменен до 8,5 x 3 мм. После печати их размер составляет 7,75 мм. Магниты 8,1 мм.
В верс��и 1.2 размер магнитных отверстий изменен до 8,88 мм на основе математических вычислений: если 8,5 = 7,75, что означает 8,1 = x? Это было 8,883871
В версии 2.0 размер отверстий для магнитов изменен до 8,31 x 3,13 мм, а внутри stl созданы пустоты. Вам нужно изменить цвет до того, как первый слой заполнения закроет магнитные пространства, сохранив тот же цвет (или приостановить/возобновить). Для меня с соплом 0,6 и высотой слоя 0,2 мм это был слой 21 (4,2 мм). Магниты, которые я измерил, имели размер 8 мм х 2,75 мм. Я также увеличил толщину блока с 4 мм до 5 мм. Все это потому, что мне надоело снова приклеивать магниты.
