Магнитная доска для изучения чисел...

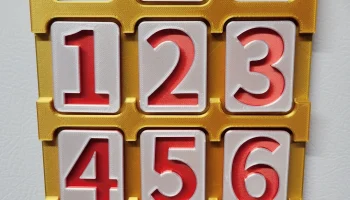

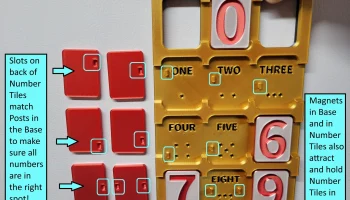

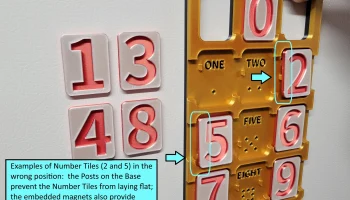

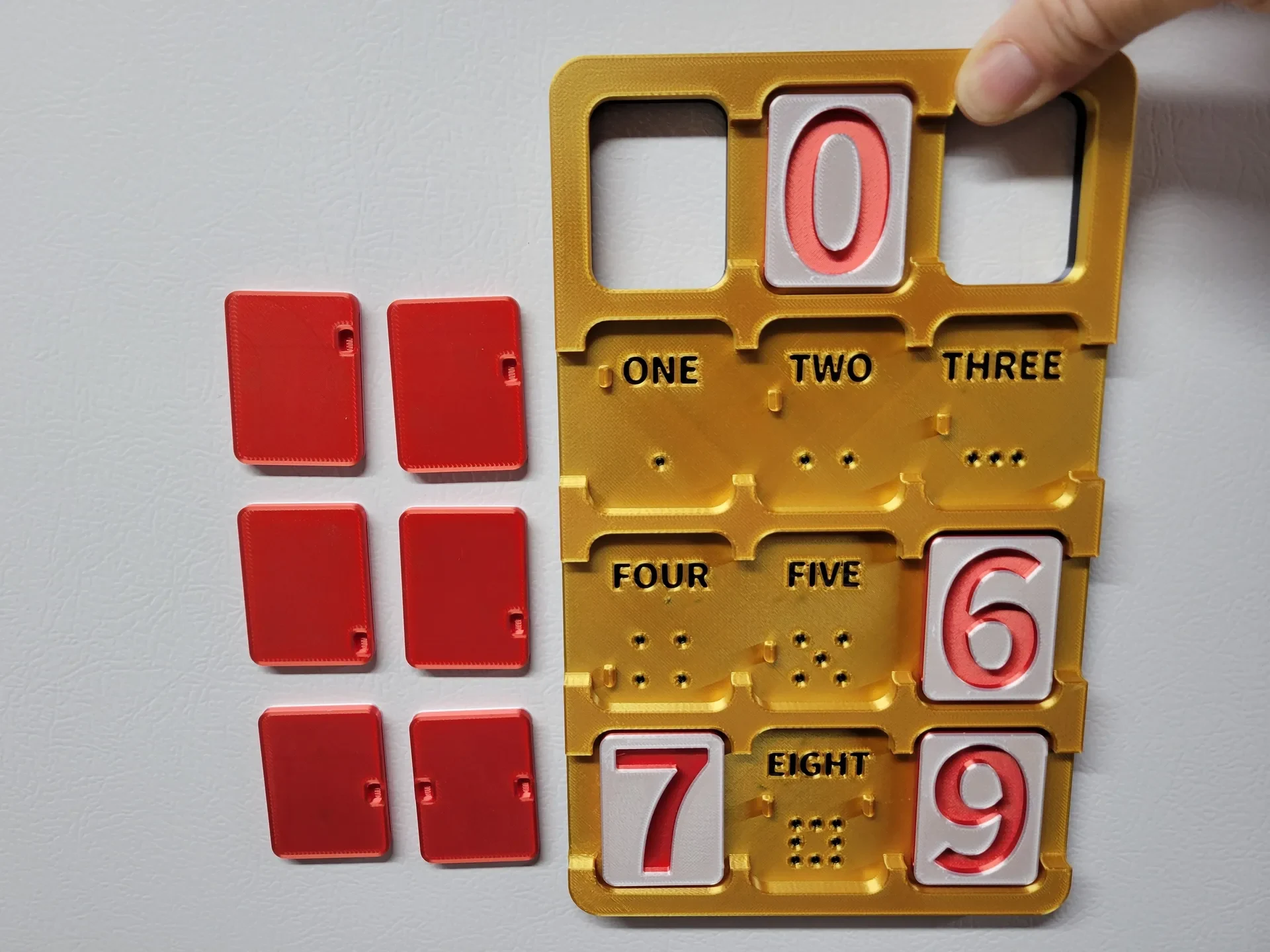

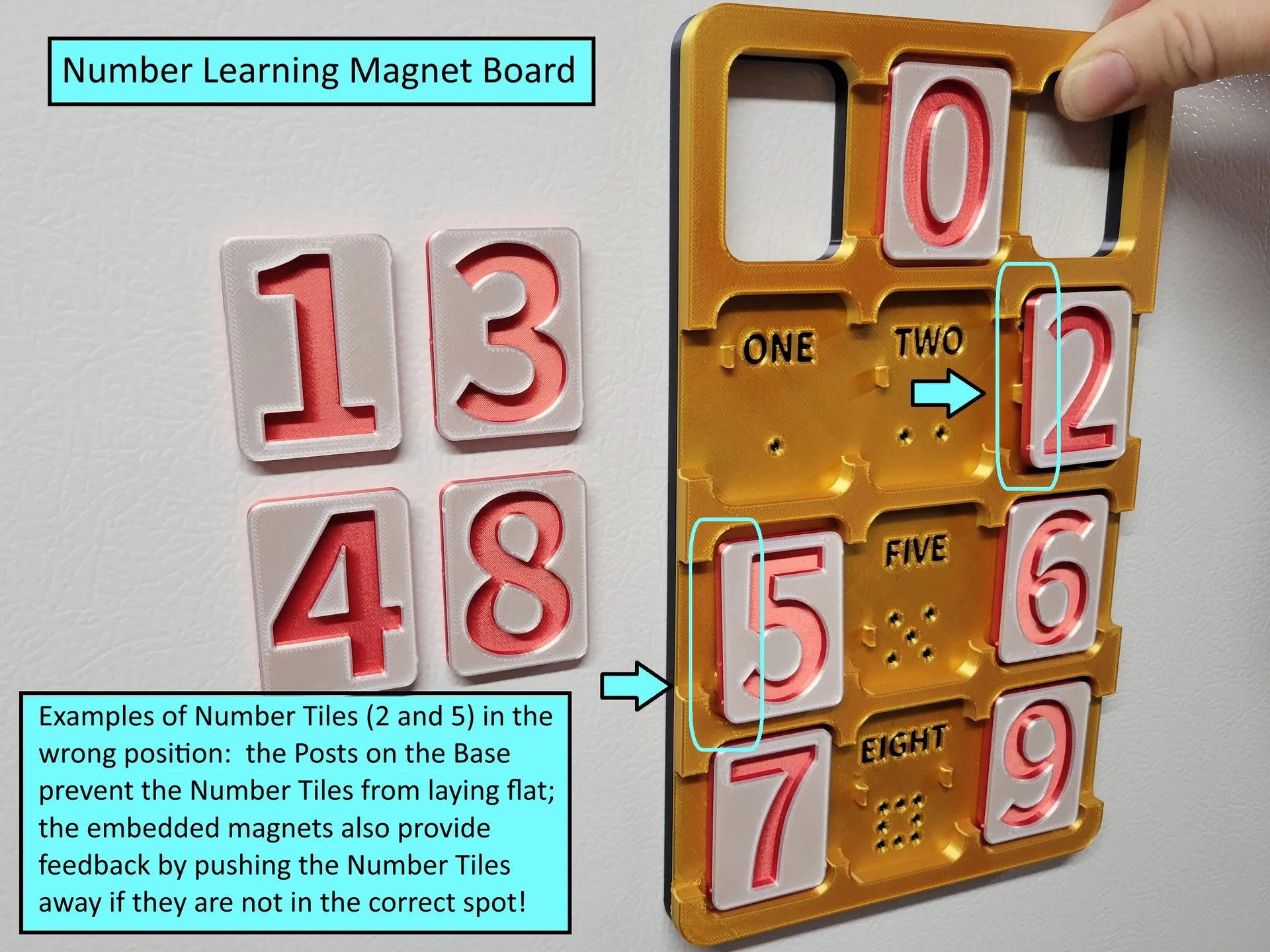

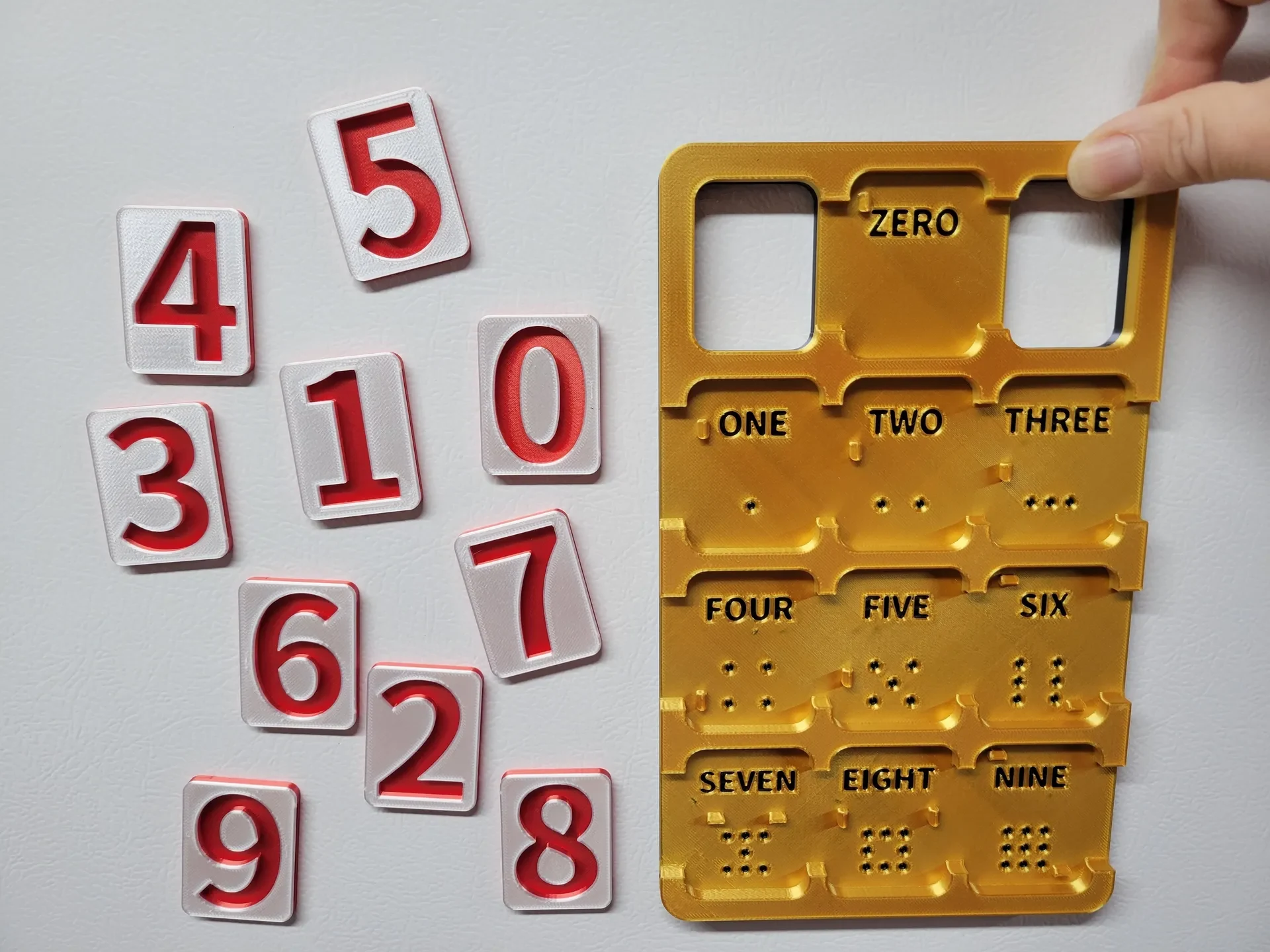

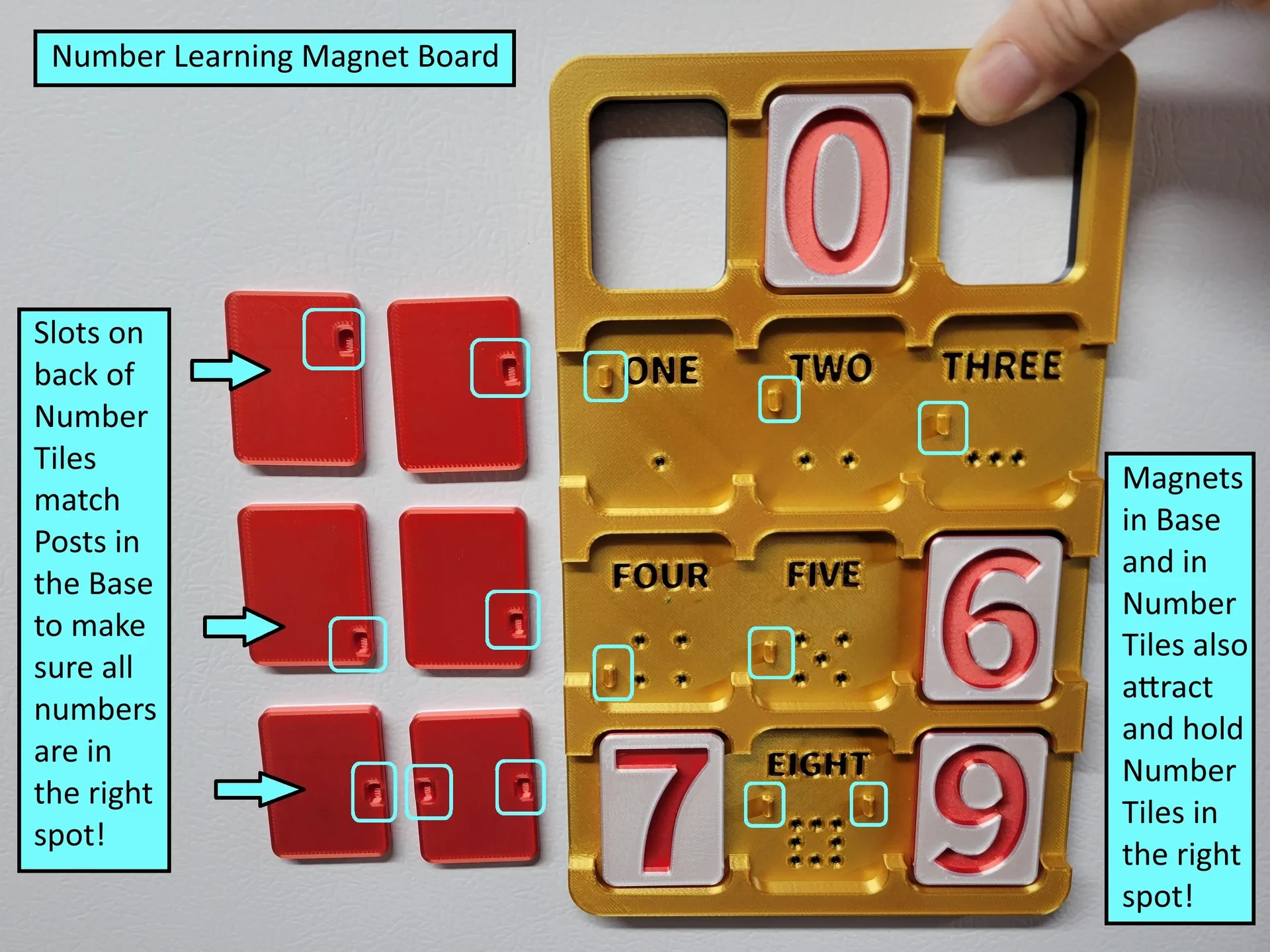

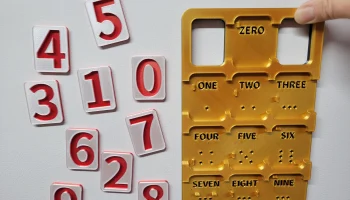

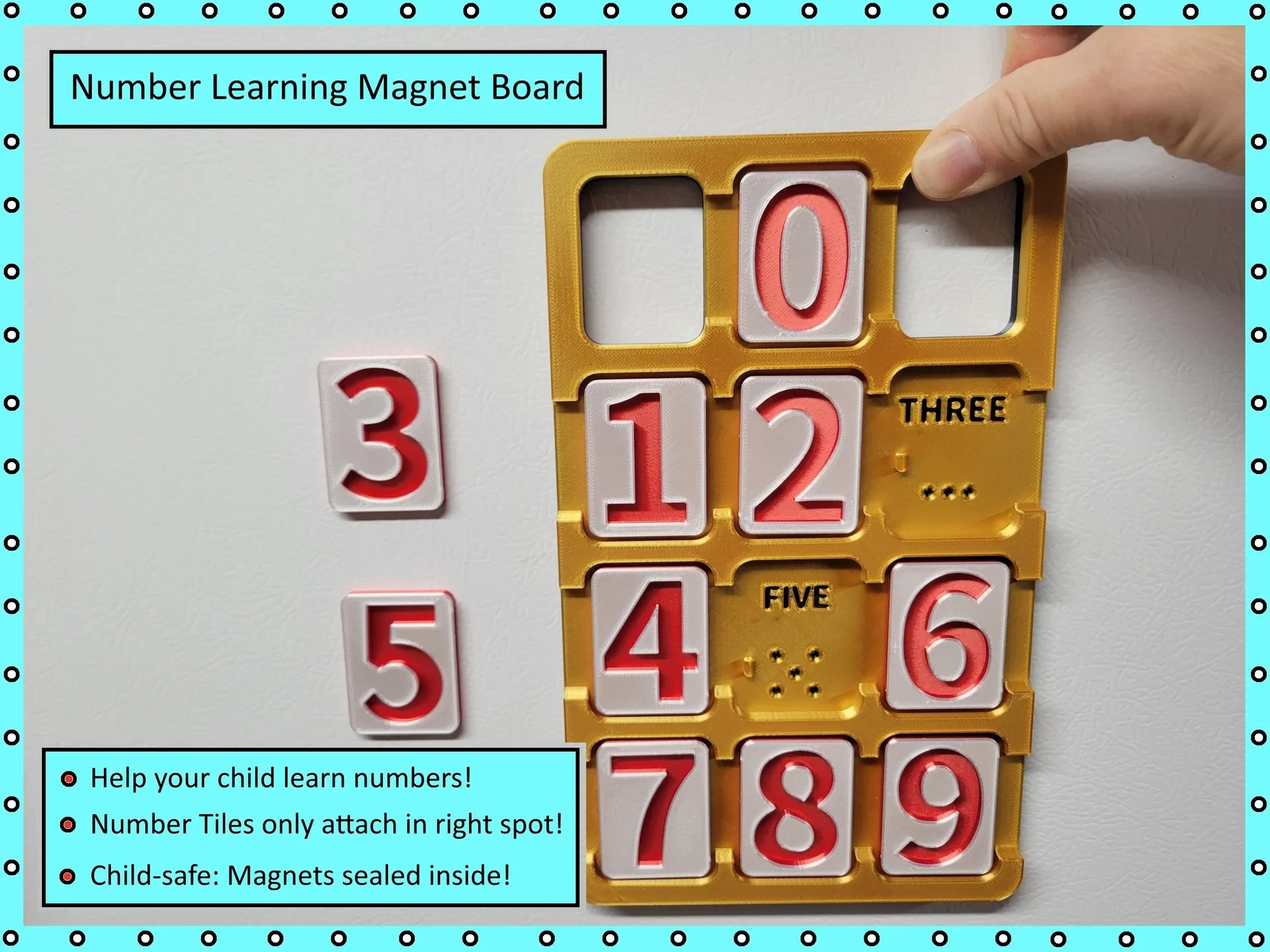

Эта магнитная доска для изучения чисел включает в себя плитки с цифрами от 0 до 9 и подставку, на которой ребенок учится размещать все цифры в нужных местах. На числовых плитках показаны цифры от 0 до 9, а на базе отображается текстовая версия на английском языке («ОДИН», «ДВА» и т. д.) и точки, соответствующие значению (аналогично точкам на игральных костях). Штыри в основании и соответствующие прорези на плитках с числами, а также магниты в обоих случаях гарантируют, что каждое число может быть размещено только в правильном положении. В этой конструкции используются неодимовые магниты, которые надежно герметизируются внутри во время печати, что делает это учебное пособие подходящим для использования детьми старше 3 лет.

Каждая цифровая плитка имеет высоту 48 мм (1,9 дюйма), ширину 36 мм (1,4 дюйма) и глубину 4,4 мм (~ 0,17 дюйма) и требует двух неодимовых магнитов диаметром 6 мм и глубиной 3 мм (всего двадцать магнитов для числовых плиток).

Основание имеет высоту 242 мм (~9,5 дюйма), ширину 148 мм (~5,8 дюйма) и глубину 11 мм (~0,43 дюйма). Для удержания всех десяти плиток с числами на месте требуется двадцать неодимовых магнитов диаметром 6 мм и глубиной 3 мм.

Я рекомендую использовать инструмент для определения магнитной полярности, например «The Magic Magnet Tool» от @tjdesign, чтобы обеспечить одинаковую полярность всех встроенных магнитов, а также значительно упростить вставку магнитов во время печати. Убедитесь, что во время пауз печати все 40 магнитов вставлены с одинаковой полярностью!

Обратите внимание, что магнитная доска для изучения чисел по-прежнему будет работать нормально, если вы предпочитаете не использовать магниты; в этом случае просто возобновите печать, когда вы обычно вставляете магниты.

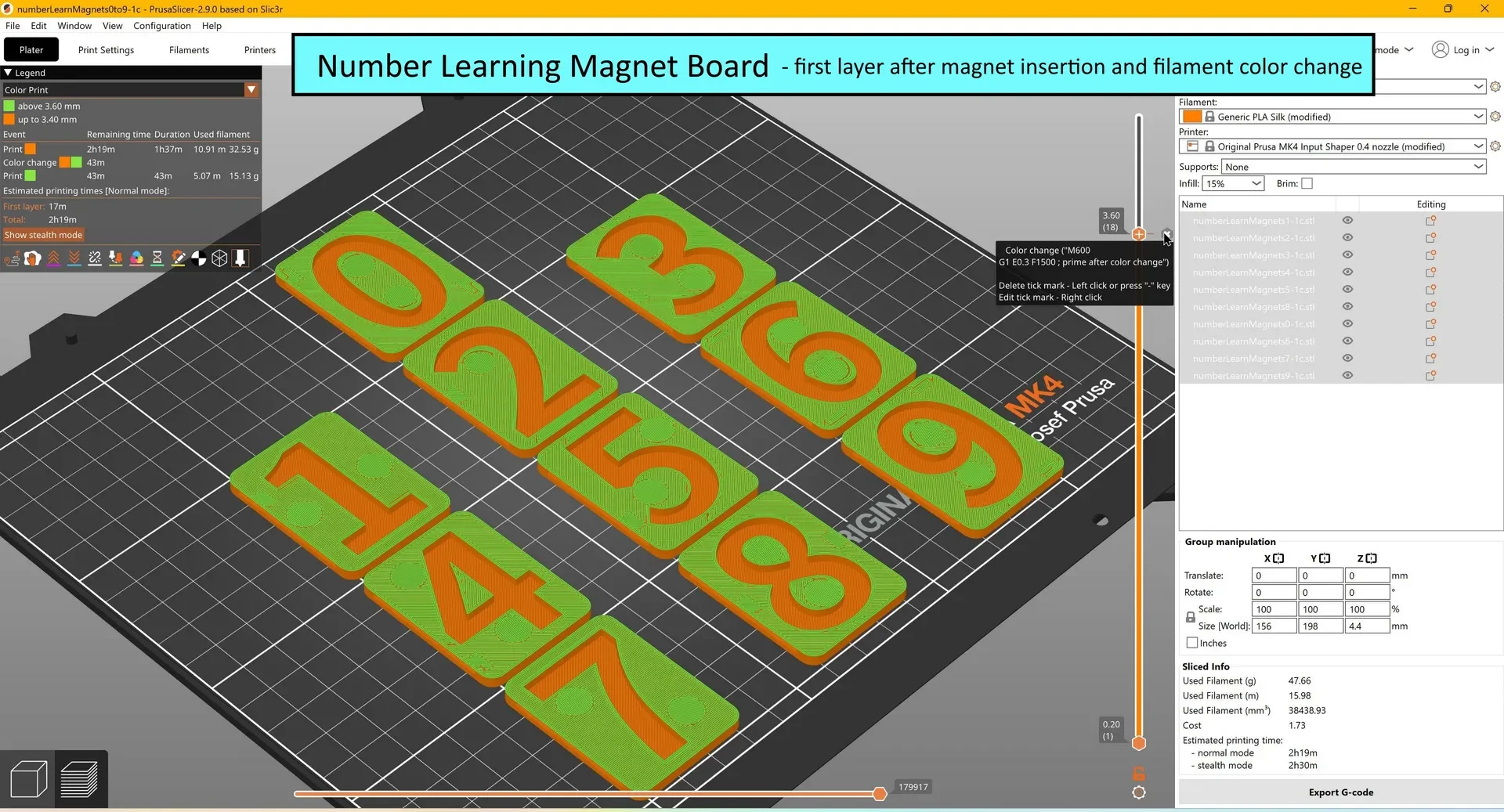

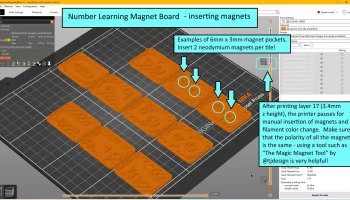

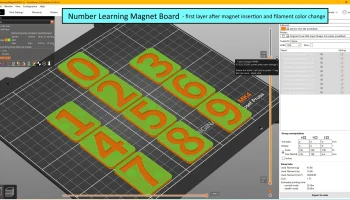

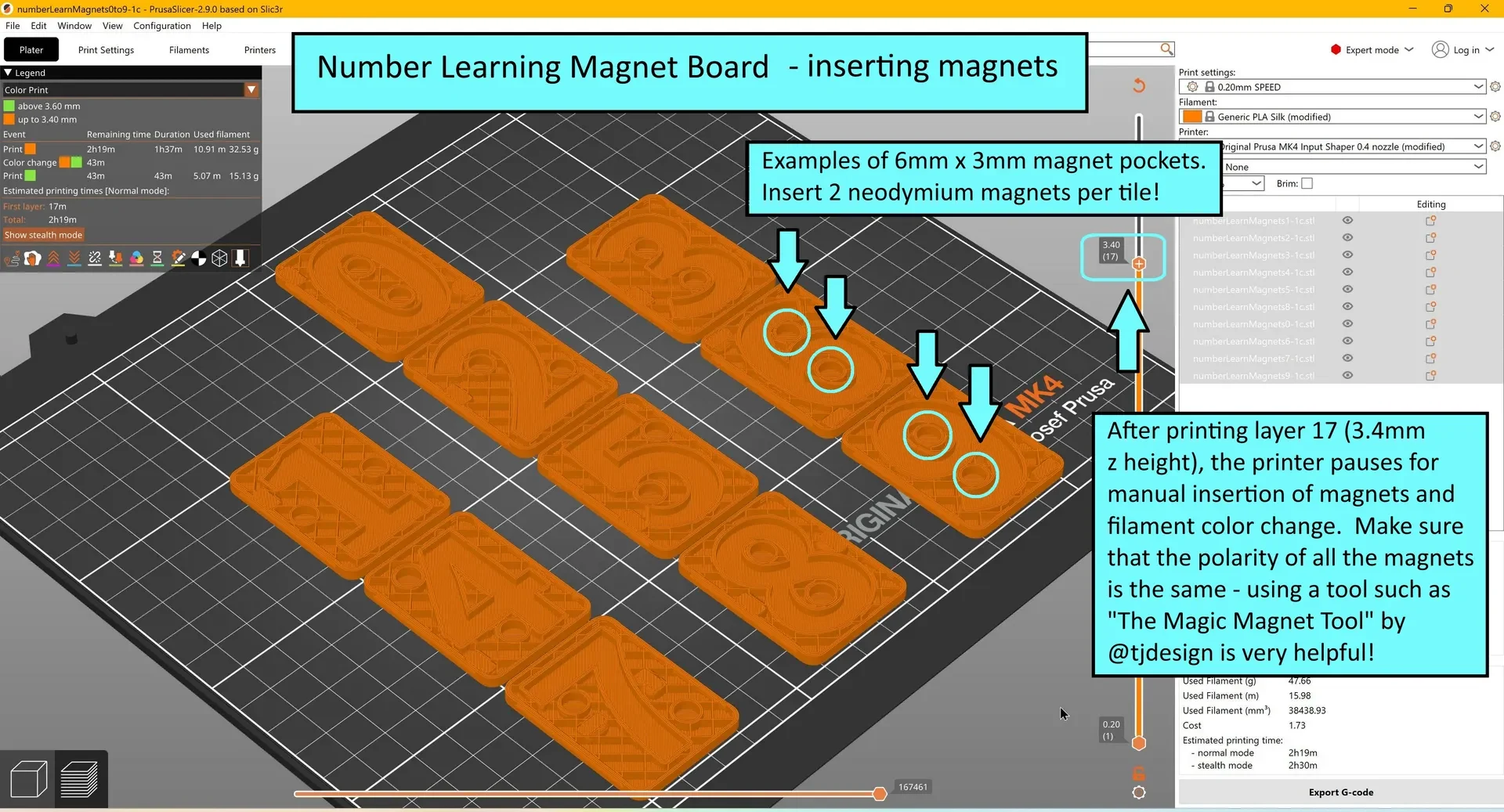

На следующей фотографии показана вставка двух магнитов в каждую цифровую плитку во время паузы вставки магнита и изменения цвета из файла 3MF после завершения слоя печати 17 (высота z 3,4 мм). Когда все двадцать магнитов числовых плиток вставлены в числовые плитки, вам необходимо загрузить нить, которая будет использоваться для верхней части плиток (обычно другого цвета)...

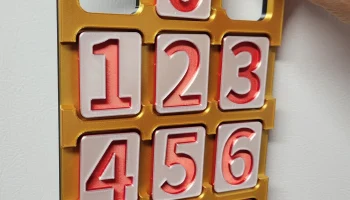

На следующей фотографии показан окончательный результат печати числовых плиток...

На следующей фотографии показана вставка двадцати магнитов в основание во время паузы вставки магнитов из файла 3MF после завершения печатного слоя 25 (высота z 5,0 мм)...

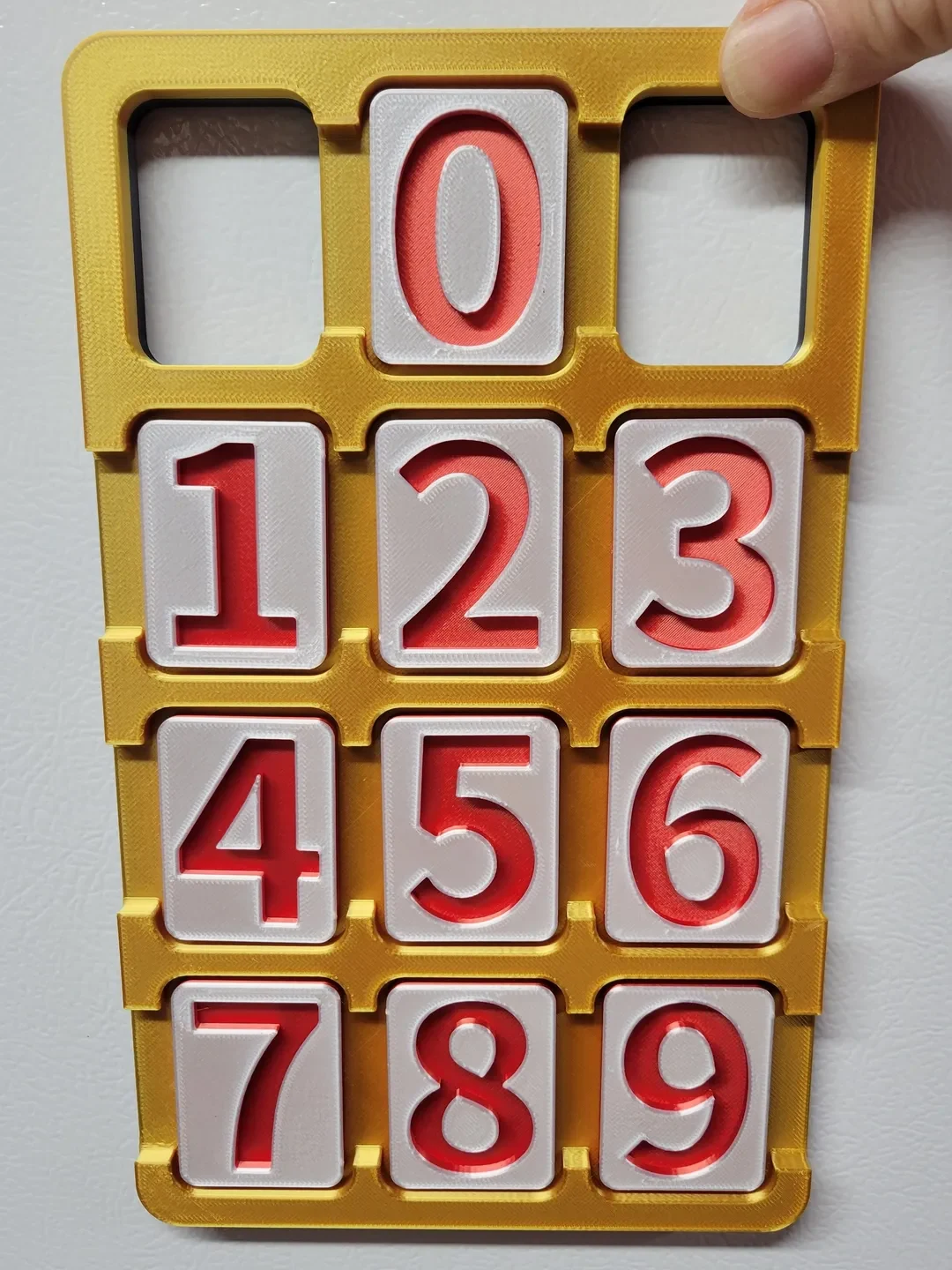

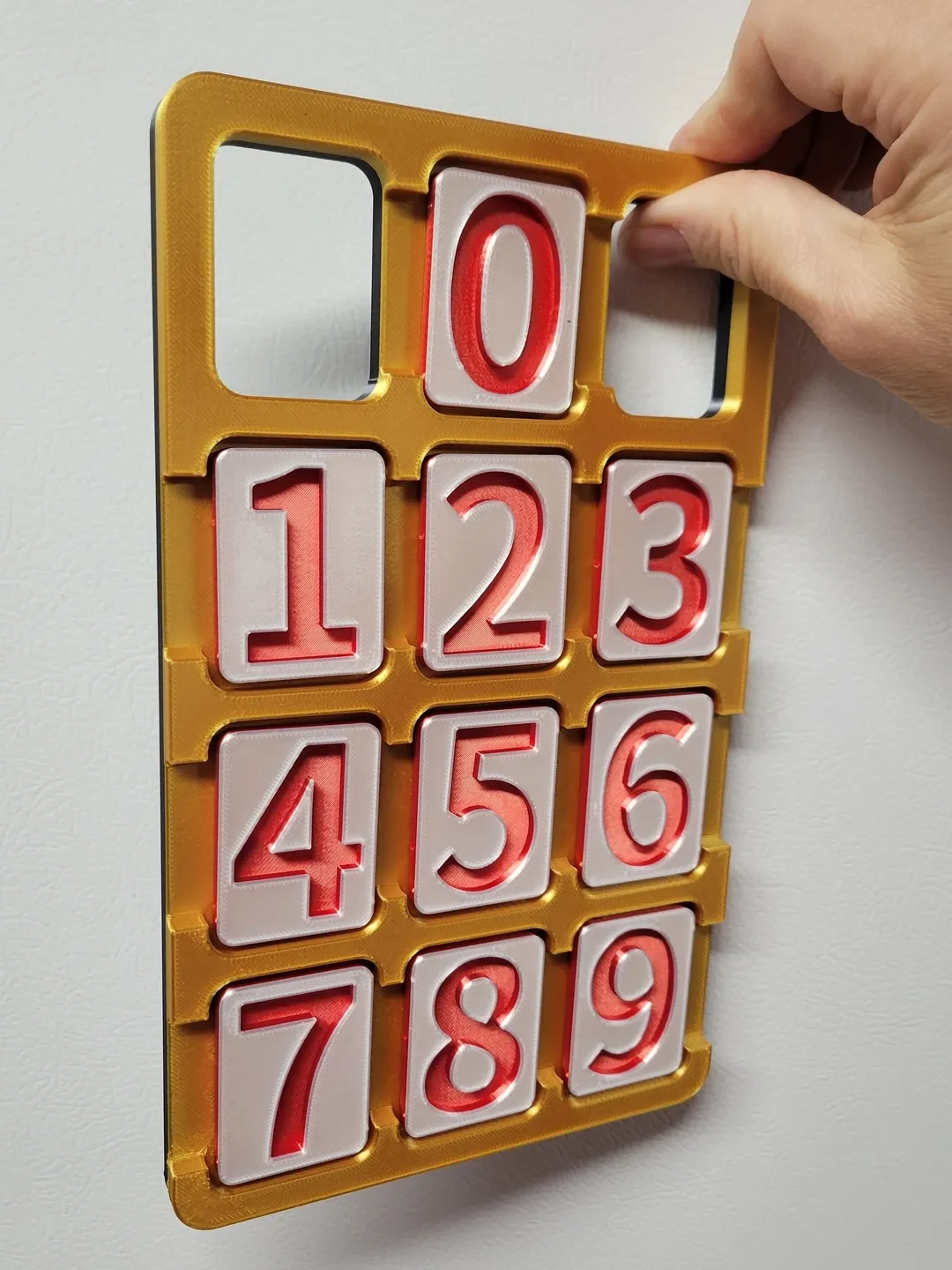

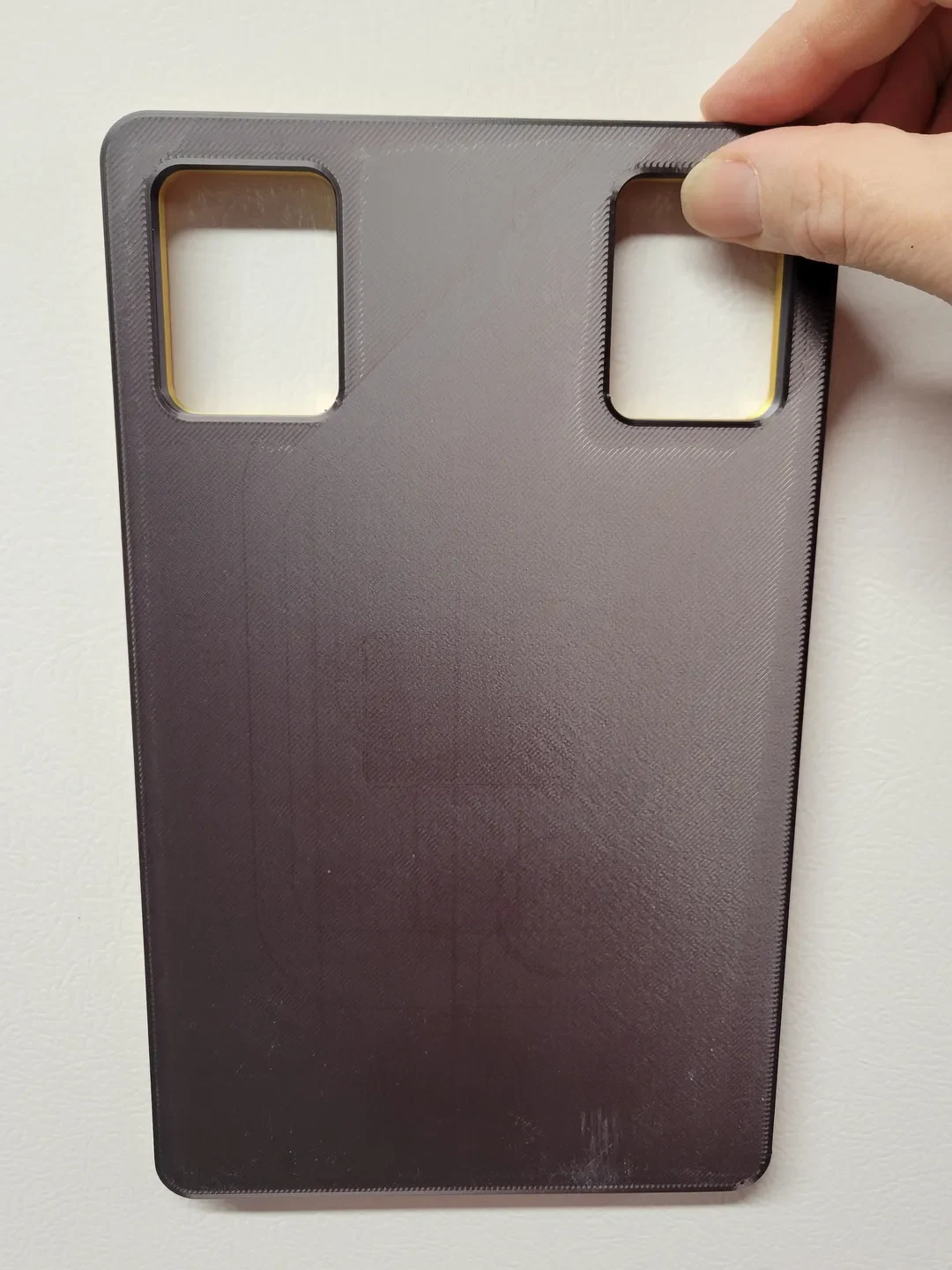

На следующем фото показан окончательный результат печати Базы...

Пожалуйста, посмотрите прилагаемые фотографии и снимки экрана для получения более подробной информации о вставке магнита и изменении цвета нити.

Предоставленные файлы STL можно распечатать из PLA (или PETG) и не требуют поддержек. Для основы и для каждой числовой плитки предоставляются отдельные файлы STL.

Файлы PrusaSlicer 3MF предоставляются для общего Silk PLA для основы, для ВСЕХ числовых плиток (от 0 до 9) и для каждой числовой плитки индивидуально.

Файлы G-кода предоставлены для оригинального Prusa MK4 с входным формирователем с высотой слоя 0,2 мм для основы, для ВСЕХ числовых плиток (от 0 до 9) и для каждой числовой плитки в отдельности.

Магнитная доска для обучения числам, показанная на фотографиях, была напечатана на оригинальной печатной машине Prusa MK4 с использованием обычного Silk PLA различных цветов с соплом 0,4 мм, высотой слоя 0,2 мм и заполнением сетки 15%.

Желаем вам приятного времяпрепровождения, поставьте лайк и загрузите эту модель в конкурсе печатных форм «Числа и цифры»!
