Задняя панель стелс-чейнджера Stealthburner с магнитными ...

Обзор

Мне понравились моды, которые добавляли магнитные ножки и винтовые штифты, но я также хотел, чтобы в магнитах не было клея. Я собрал все это вместе и предоставил пошаговый файл.

В ножках теперь используются магниты вместо винтов, но я включил в САПР версию с винтами.

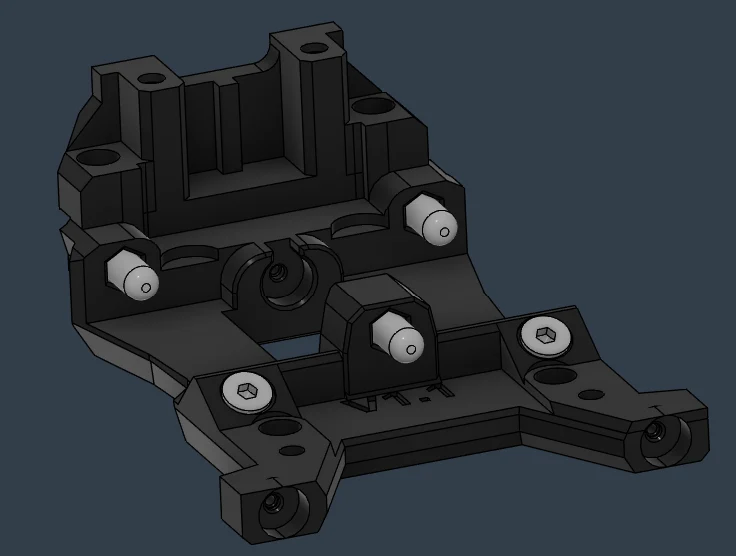

Верхние штифты теперь предназначены для винтов с полукруглой головкой. В оригинальной конструкции использовались винты с плоской головкой, которые могли вызвать трещины между линиями слоев. Я также обнаружил, что эти винты мешают работе экструдера, поэтому я добавил вырезы, которые можно нанести на задние пластины экструдера.

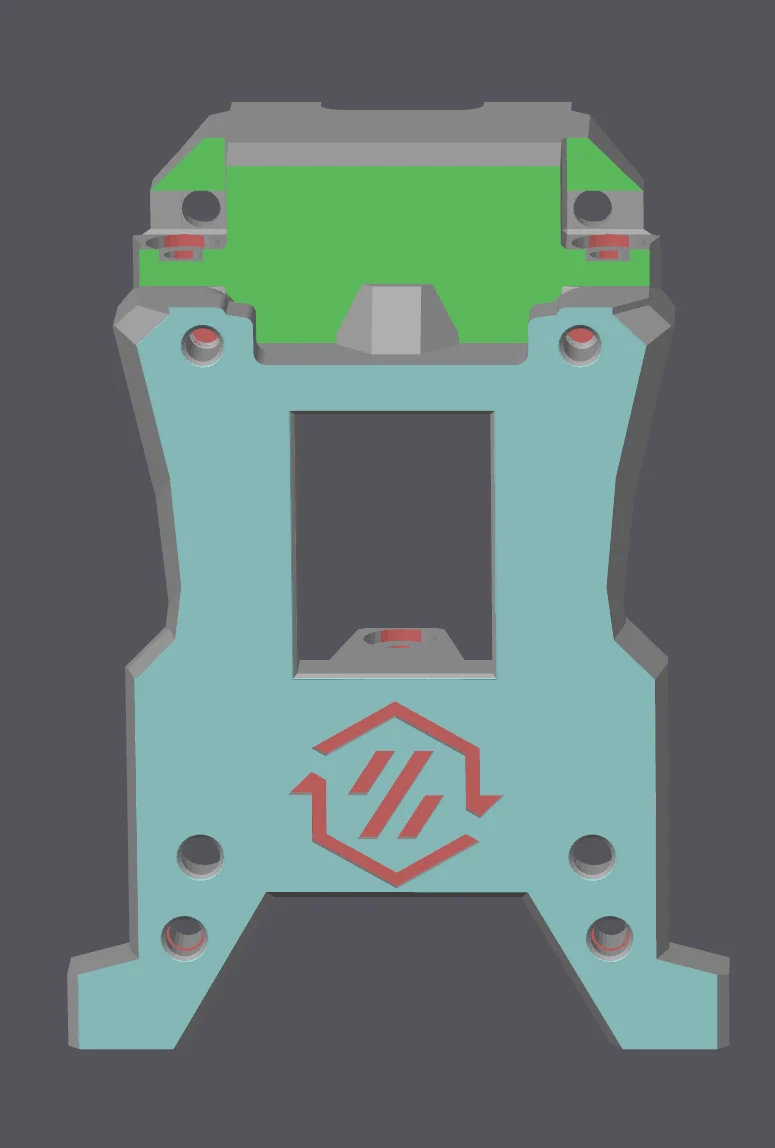

Мне нравится избегать приклеивания магнитов, и я обнаружил, что места для винта достаточно, если вырезать небольшую часть задней панели экструдера. Я включил модифицированные задние панели для CW2 и Galileo 2. Корпуса с вырезами доступны в пошаговом файле, если вы используете другой экструдер.

Чтобы улучшить этот мод, взгляните на мой проект магнитной док-станции, который добавляет магниты на лицевую панель.

Необходимое оборудование:

Вкрутите магниты 6х3, потайное отверстие 2 мм. Требуется ориентация N и S

Магниты FYSETC, которые я использовал, похоже, больше не доступны.

Другие варианты: эти и эти я не проверял, но были рекомендованы другими.

Винты с плоской головкой M2 × 6 мм для магнитов. Возьмите также около 5 мм для будущего проекта стелс-горелки, который добавит магниты на лицевую панель.

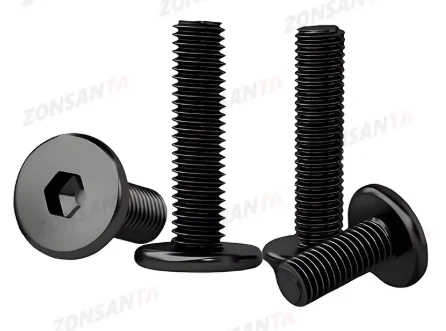

Ультратонкие винты с пластинчатой головкой M3 x 8 мм для штифтов

Поддерживает

Я добился достаточно хороших результатов, используя краску на опорах в OrcaSlicer, как показано здесь.
