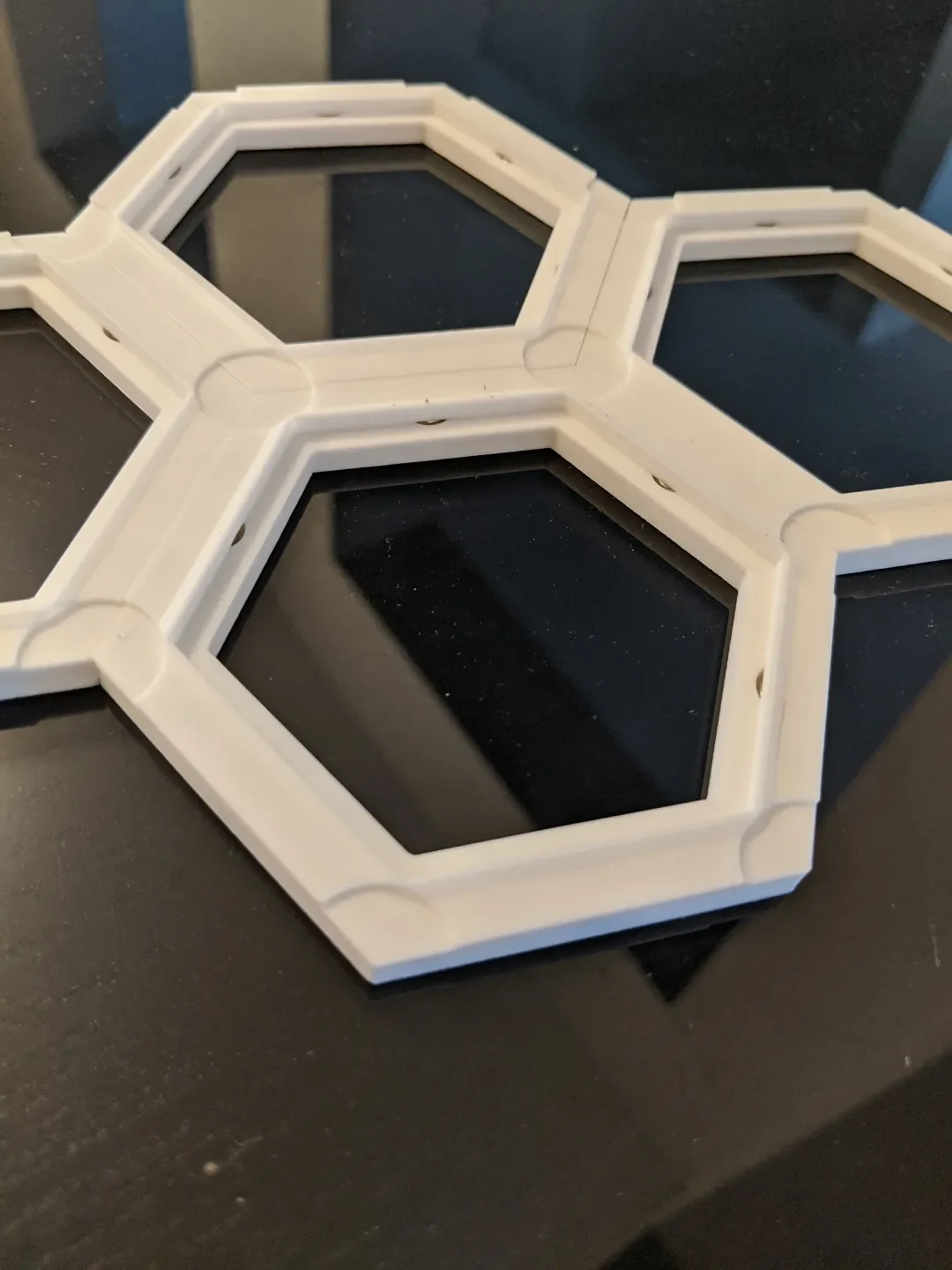

Опорная пластина с принтом на магнитах 6х3 мм (для настол...
Это еще одна альтернативная опорная плита для серии Settlers of Catan 2.0".
Ремикс из «Опорной пластины 2.0 со встроенными магнитами» https://www.thingiverse.com/thing:3864468 от Swantu
Я случайно заказал магниты 6x3 мм вместо магнитов 3x6 мм, поэтому мне пришлось изменить конструкцию, чтобы она работала.

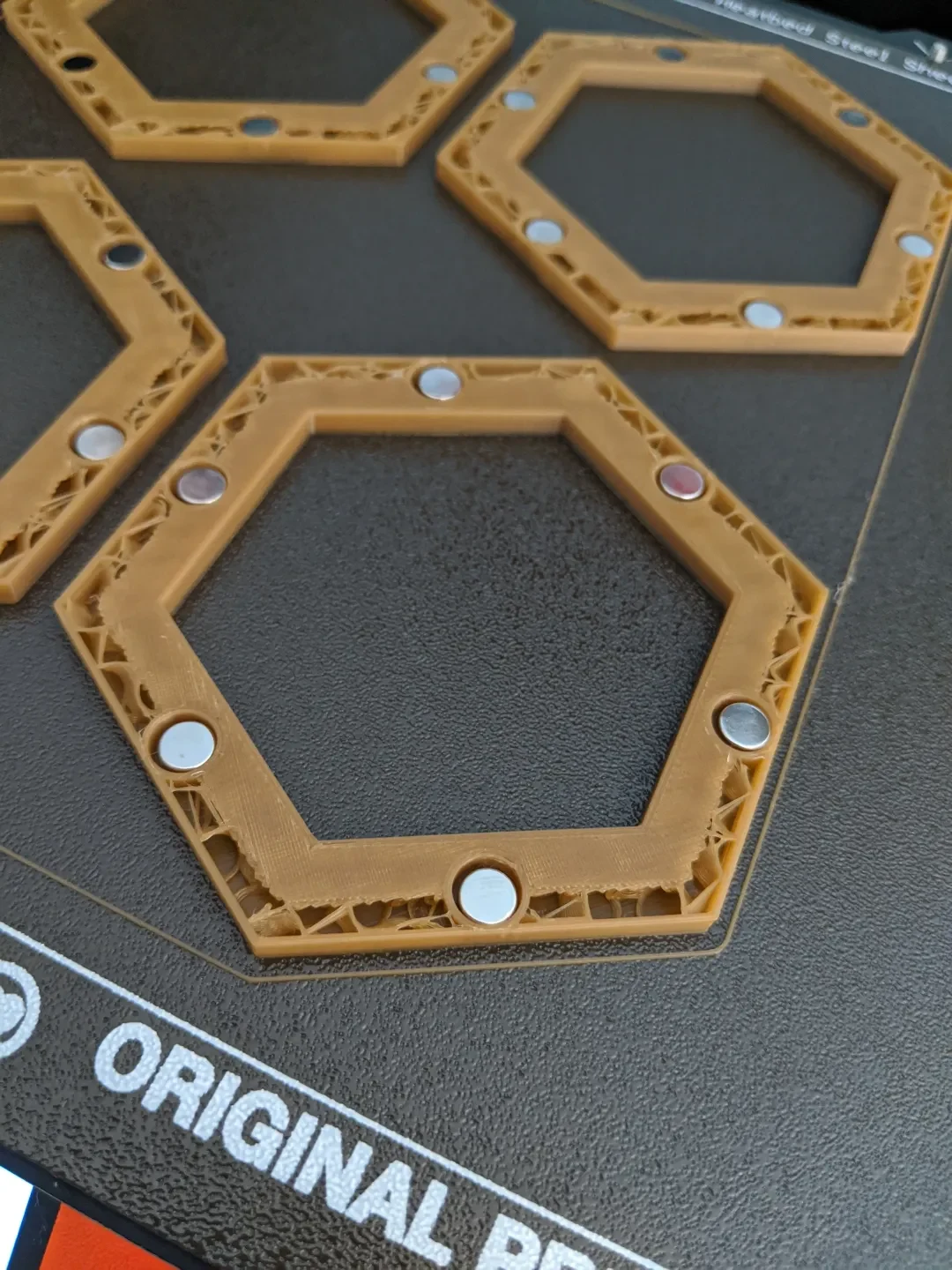

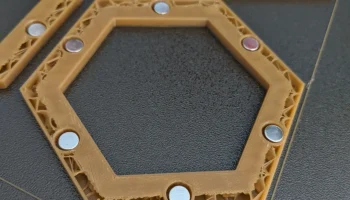

Он содержит шесть полостей размером 7x3,2 мм для вставки магнитов в середине печати. Требуется приостановить печать на высоте 4,0 мм, вставить магниты, а затем продолжить печать.
Преимущества:
* Никакие магниты никогда не выпадут.
* Не требуется клей или сборка
* Небольшое отверстие, позволяющее легко сломать отпечаток и при необходимости удалить магниты. (Отверстия скрыты плитками, приклеенными сверху.
Недостатки:
* Требуется ваше присутствие для установки магнитов.
* ДОЛЖНО быть напечатано с высотой слоя 0,2 мм.
* ОБЯЗАТЕЛЬНО убедитесь, что магниты вставлены с переменной полярностью. Самый простой способ сделать это — сделать стопку из нескольких магнитов, вставить 3 магнита снизу, вставив нижний магнит в отверстие, затем сдвинуть остальную часть стопки, пропустить одно место и вставить следующее, пропустить другое отверстие, вставить третье. Затем переверните стопку и вставьте магниты в оставшиеся 3 отверстия. Это позволяет легко отслеживать полярность.
Совместимые на данный момент магниты:
Магниты диаметром 6x3 мм https://www.amazon.ca/gp/product/B07QGYQP9M
Инструкции по печати:
1. Откройте STL с помощью PrusaSlicer.
2. Выберите настройки печати.
3. Нарезка
4. Добавьте изменение цвета на расстоянии 4,0 мм.
5. Экспорт G-кода
6. Откройте G-код в текстовом редакторе по вашему выбору.
7. Найдите «M600» и замените его следующим кодом, указав температуру печати в последней строке. (например, «M109 S210») также отредактируйте Y200.000 в соответствии с размером вашего принтера.
`М400; дождитесь, пока буфер движения опустеет`
`М300; звуковой сигнал `
`M104 S0; Выключите нагреватель экструдера, чтобы избежать слишком сильного вытекания жидкости.
`G1 X10.000 Y200.000 E0; парковочное место`
`М400; подожди, пока кровать перестанет двигаться
`М300; гудок еще раз`
`М0; остановка пользователя`
`M109 S[Температура печати]; возврат сопла к температуре печати`
8. Сохраните G-код и начните печать.
9. Когда печать приостановится и подаст звуковой сигнал, вставьте магниты, соблюдая полярность.
10. Возобновите печать, нажав кнопку выбора.
11. Наслаждайтесь игрой, когда все распечатано.
Для магнитов других размеров:
Не стесняйтесь сообщать мне, чтобы изменить магниты другого размера.
Файл Fusion 360 включен. (отредактируйте размеры на четвертом эскизе, размер 3,5 мм — это радиус полости, 3,2 мм — высота полости.)
