Ручка для рисования с магнитами

Я хотел сделать удобную ручку для покраски небольших моделей, но такую, которую можно было бы легко повернуть и зафиксировать. Я хотел, чтобы верх был съемным и при этом оставался устойчивым, чтобы можно было положить его на настольный коврик и вместо этого переключиться на покраску другой модели.

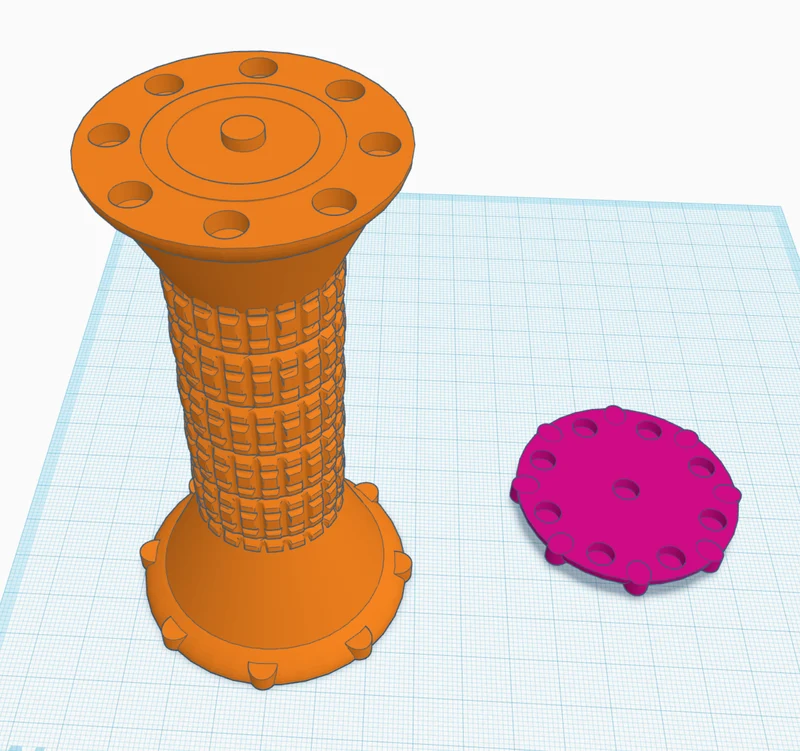

Я спроектировал эту ручку так, чтобы она могла включать в себя до восьми круглых магнитов размером 6x3 мм, поэтому она могла поворачиваться с шагом 45 градусов, но вы можете использовать столько/мало, сколько захотите, при условии, что вы правильно выровняете полярность. Чем больше магнитов вы используете, тем больше усилий потребуется для поворота модели во время рисования. Одна из идей — вставить магниты во все позиции основания, но только в одно сверху.

Имея съемный верх, его легче снять и положить, пока модель сохнет, а затем надеть новый верх на ручку и возобновить покраску.

В зависимости от допусков вашего принтера, вам могут не понадобиться опоры для «верхней» модели, если она расположена лицевой стороной вниз, а отверстия для магнитов обращены к печатной платформе. В верхней части ручки есть «кольцо», разделяющее магниты, поэтому будьте осторожны с высотой слоя — на некоторых высотах слоя это кольцо полностью исчезнет, ​​его толщина составляет всего 0,2 мм.

При двух периметрах и заполнении сетки 20% печать ручки на Bambu X1C занимает около 2 часов, а верха — около 20 минут. Я напечатал верхнюю часть с различными масштабами от 100% до 104%, чтобы получить правильные допуски для имеющихся у меня магнитов.

Я приветствую ремиксы, особенно на «лампочки», и мне бы хотелось услышать любые отзывы. Мне нужна была ручка, которая, как я знал, будет ровно стоять на столе, поэтому я скопировал «верхнюю» часть в качестве основы ручки.
