Органайзер Nextruder со сменными именными бирками для ори...

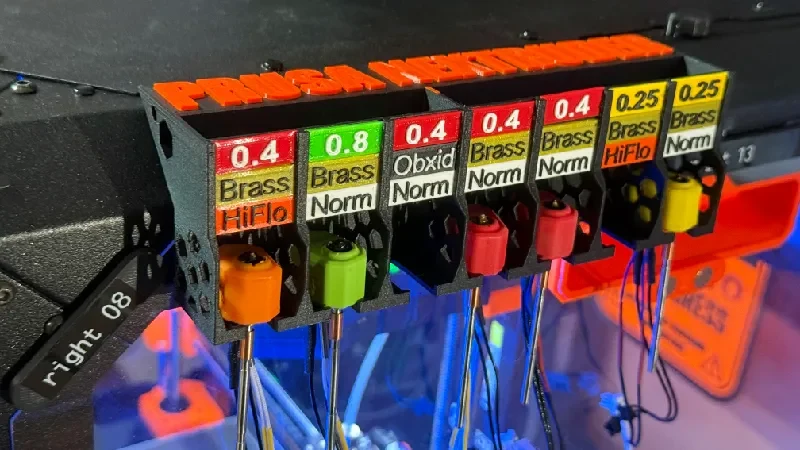

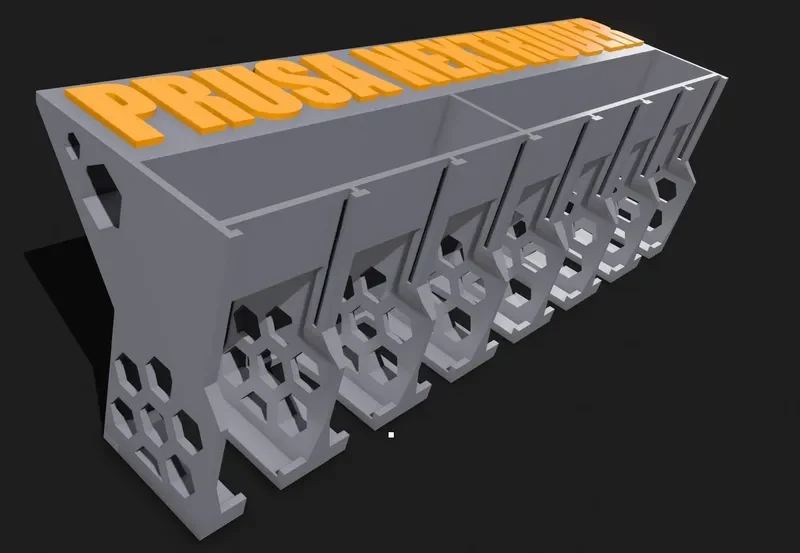

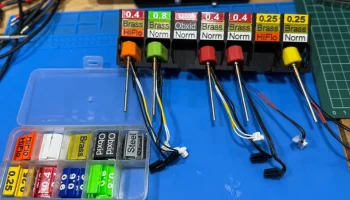

В этой коробке можно хранить семь полностью собранных устройств Nextruder (включая насадку, тепловую таблетку, термистор, термоблок, силиконовый носок). Мне понравилась идея @dteng, и я изменил ее в соответствии со своими потребностями. Я расширил ее, чтобы она поместилась на верхний край оригинального корпуса Prusa (OPE), и добавил множество различных тегов, которые теперь можно расположить в виде дерева, но в два ряда.

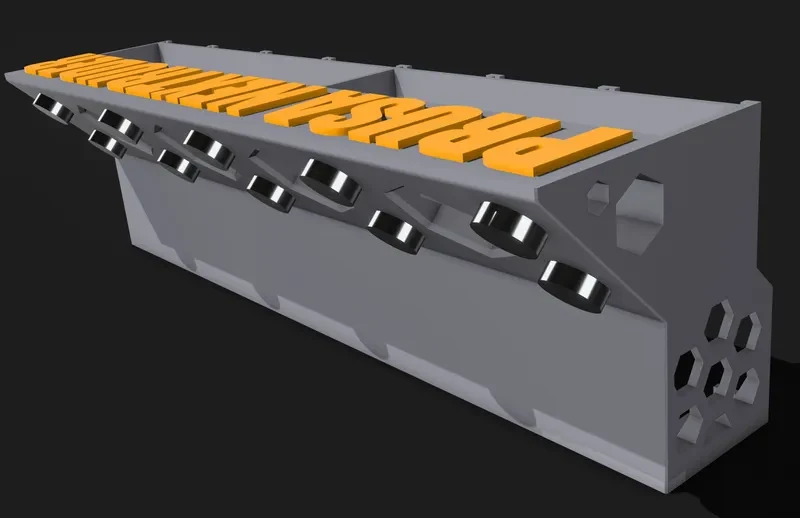

Ящик для хранения прикрепляется магнитом к верхней части боковой части (или к любому другому месту) оригинального корпуса Prusa. Круглые магниты N52 размером 10x5 мм намеренно немного отодвинуты, чтобы они не мешали выступающим головкам болтов OPE (из-за них поверхность OPE не совсем плоская).

Вам понадобится до 10 круглых магнитов N52 размером 10x5 мм (ссылка на Amazon). Если у вас действительно сильные магниты, семи таких магнитов может быть достаточно. Просто попробуйте сначала установить не все магниты, а размещать их один за другим. Я рекомендую начать с двух в первом столбце слева, двух в крайнем правом столбце и одного в верхнем ряду посередине. Если вы считаете, что модель прикреплена недостаточно надежно с помощью этого магнитного рисунка, добавьте дополнительную информацию.

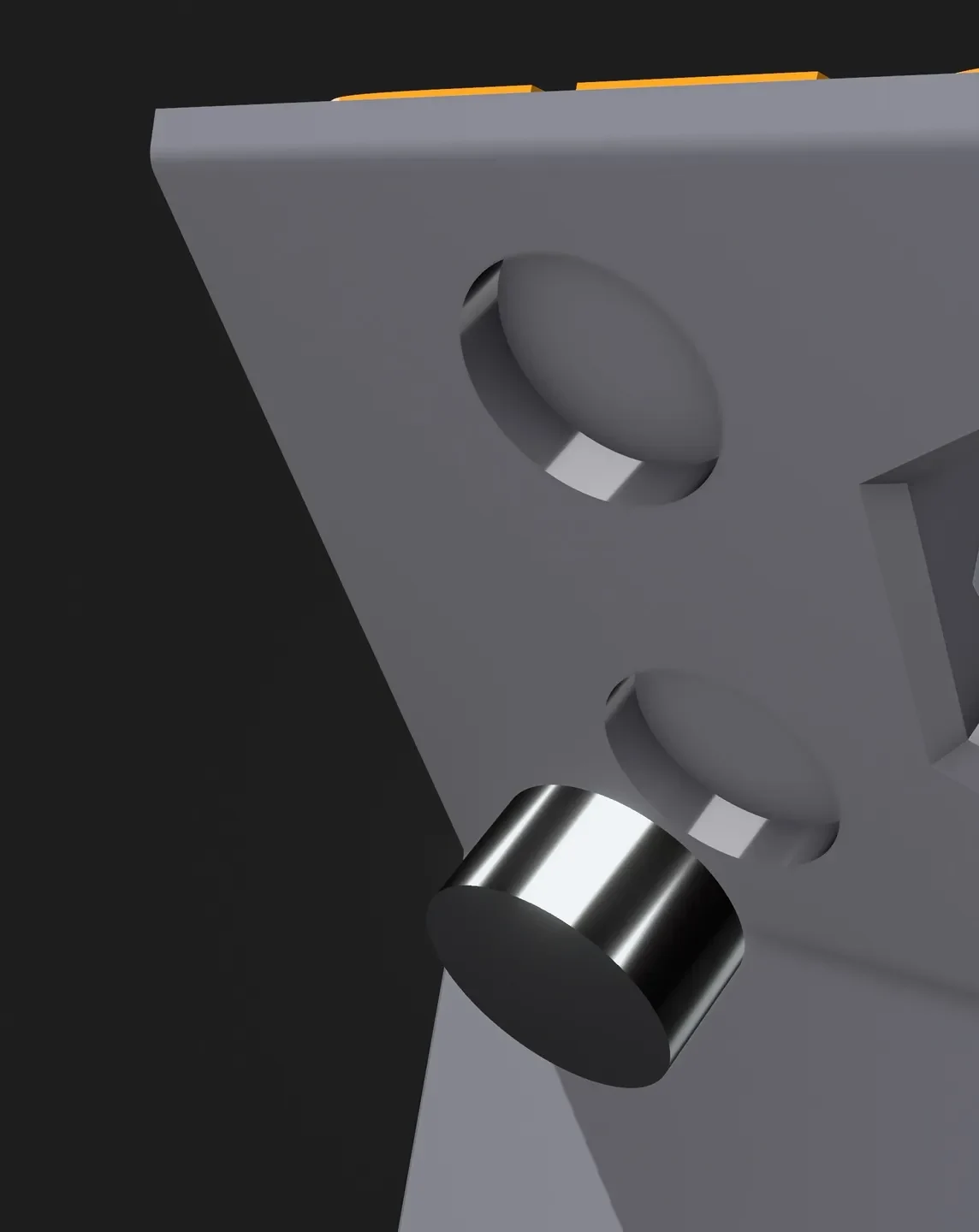

Магниты вклеены в свои пазы каким-то суперклеем, потому что они сидят в очень плоских пазах, которые указывают на правильное положение магнитов. Они недостаточно глубоки, чтобы удерживать магниты при защелкивании.

Магниты намеренно не вставляются глубоко в отверстия, чтобы они находились на достаточном расстоянии и не мешали головкам шестигранных болтов OPE. Итак, вам понадобится клей.

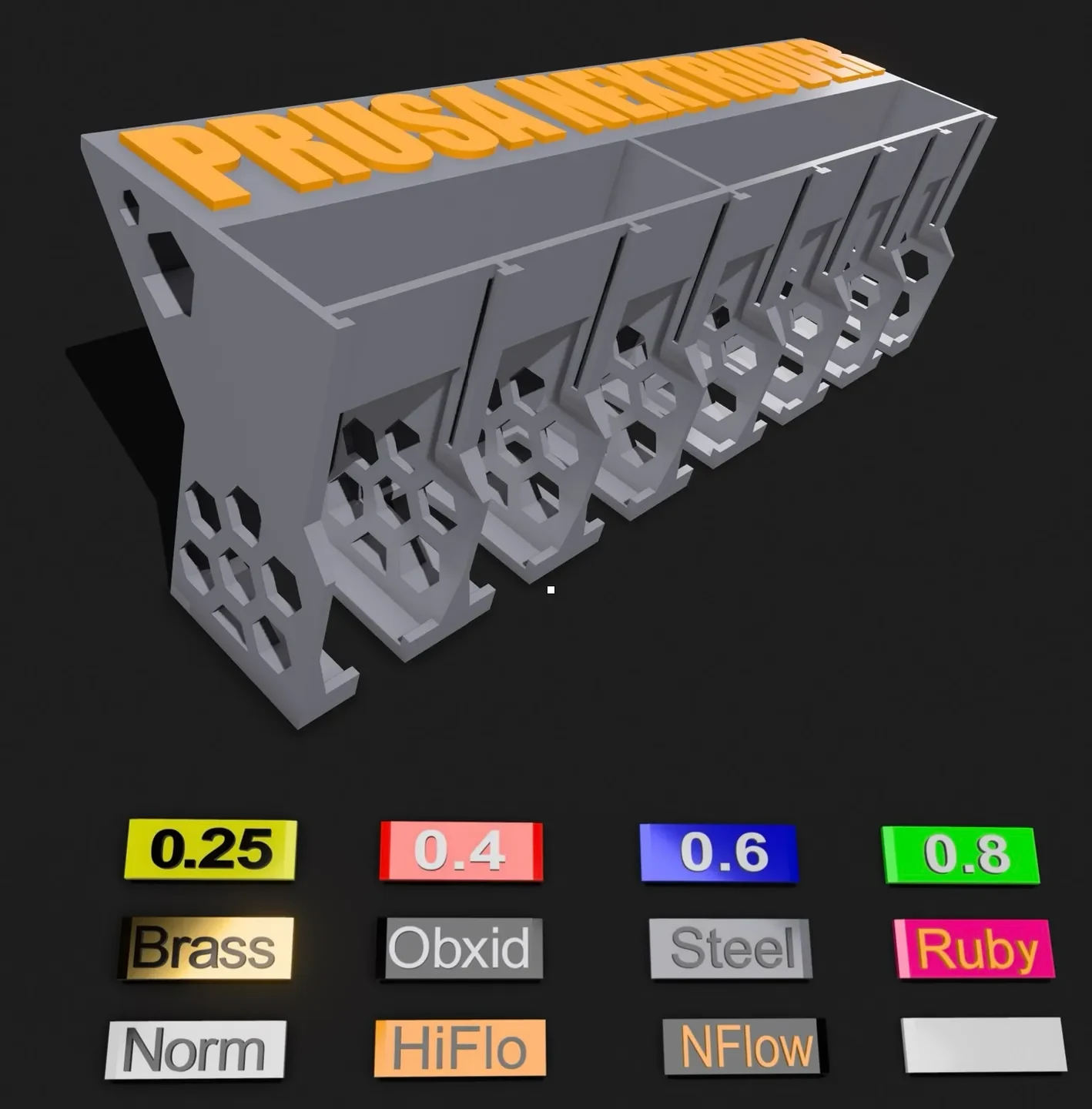

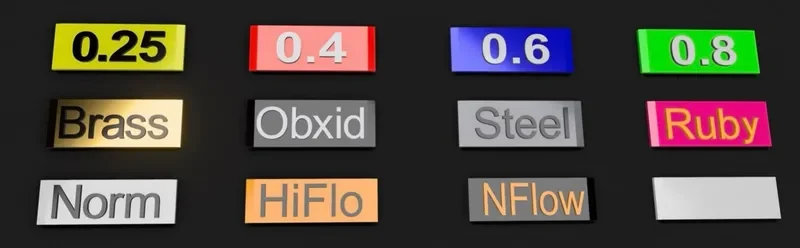

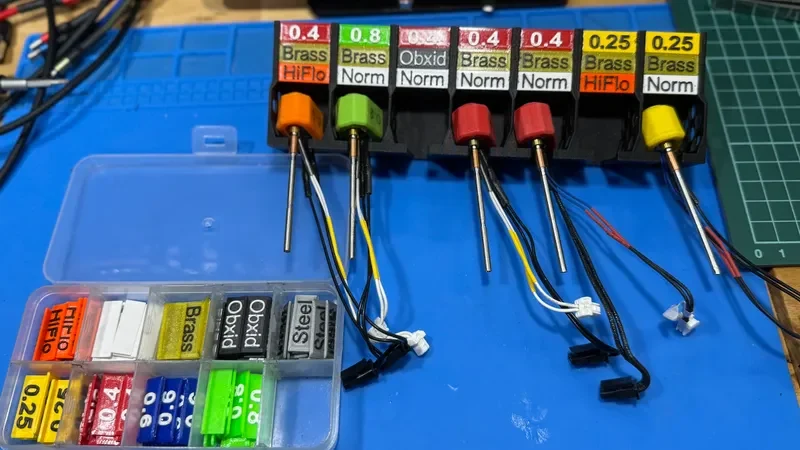

Метки взаимозаменяемы, и три из них помещаются в каждый слот друг над другом:

Ряд: ДИАМЕТР: 0,25, 0,40, 0,60, 0,80
Ряд: МАТЕРИАЛ: Латунь, Обксидиан, Сталь, Рубин
Ряд: ПОТОК: Нормальный поток, Высокий поток

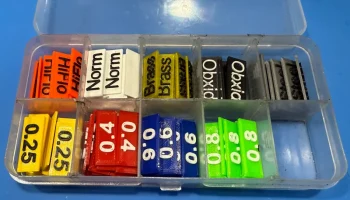

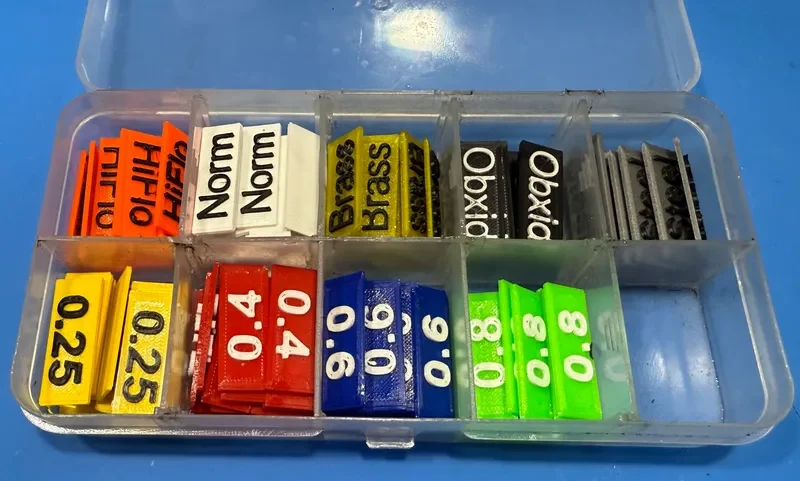

Набор тегов содержит один пустой тег, на котором вы можете написать все, что захотите.

Инструкции по печати:

Я напечатал все в PETG, потому что необходима некоторая гибкость.

Основной корпус печатается с соплом 0,4 мм, 4 периметрами, адаптивным кубическим заполнением 25%. Лучше использовать органические подставки (см. рисунок), чтобы края были более четкими. Я использую MMU для цветного текста сверху. Я сделал это, заменив экструдер на слое 283. Это можно сделать и без MMU, заменив нить на этом слое. Но я думаю, что у большинства из вас может быть MMU. Это было напечатано на моем PRUSA MK4 MMU3 с функцией формирования изображения (до обновления до MK4S).

Если у вас хорошая адгезия кровати, вы можете печатать БЕЗ ПОДДЕРЖОК. Этот альтернативный файл был напечатан с использованием MK4S/MMU3 EMMS, переменной высоты слоя и утюга самого верхнего слоя (текста). Он не использует опоры и в моем случае работает нормально.

БЕТКИ следует печатать с помощью сопла диаметром 0,25 мм, чтобы буквы были более четкими. Это было напечатано на моем MK3.5 с MMU3. Просто не хотелось менять насадку на МК4.

Практический совет по маркировке типов экструдеров:

Если вы используете такие цветные носки-слайконы, я очень рекомендую. Вы также можете найти их на Али экспресс. Вы можете написать текст на обеих длинных сторонах носков. Я предлагаю использовать цветовой код E3D REVO, который стал своего рода станда��том для носков размера насадки.

Чтобы отметить на носках размер сопла и материал, я использовал перманентные маркеры EDDING (например, Sharpy) с тонкими кончиками 0,8 мм / 0,75 мм черными чернилами для всех цветных носков или белыми чернилами для черных носков). На одной я написала размер насадки, а на другой длинной стороне силиконового носка — материал. Чернила этих маркеров выдерживают температуру печати и остаются видимыми, поскольку немного просачиваются в силик��новый материал. Оригинальный крошечный текст, выгравированный лазером на боковой стороне трубок экструдера, с трудом читается (по крайней мере, для моих глаз), особенно когда сопла прикреплены к термоблоку.

Если у вас используется более 7 устройств Nextruder, просто распечатайте еще один держатель из 7 частей. Он помещается за первым на той же стороне отверстия. Выносные магниты позволяют ему плотно прилегать к OPE по бокам, несмотря на головки болтов.

Я спроектировал его с 10 круглыми N52 10x5 мм на задней стороне, но это кажется излишним с точки зрения рекламы.
