Модернизированная подставка для электронной метеостанции ...

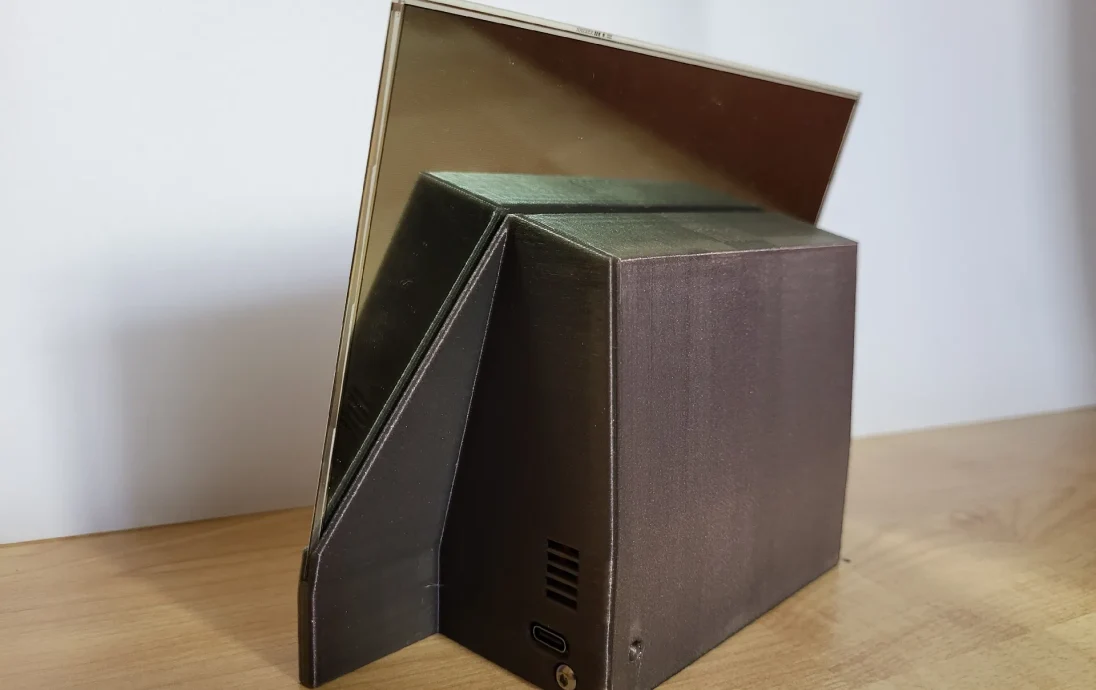

Это компактный корпус для размещения панели и электроники электронного бумажного дисплея погоды ESP32, разработанного Люком Марзеном. Подробности об электронике и программных компонентах можно найти на его странице GitHub.
https://github.com/lmarzen/esp32-weather-epd.

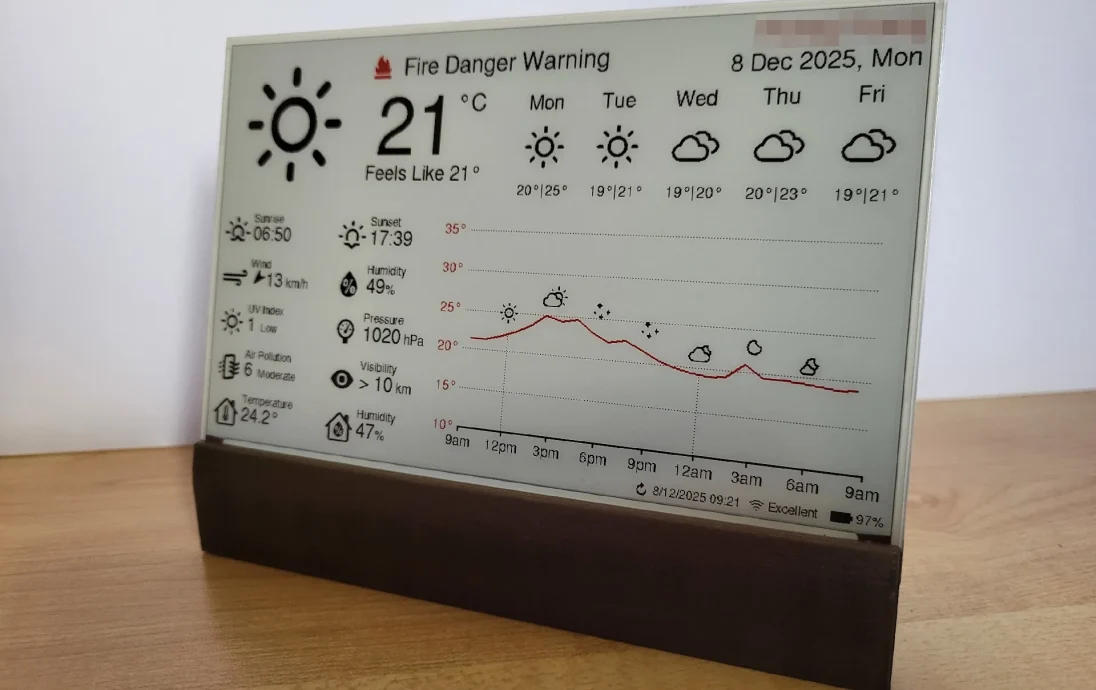

Мне не нравится добавлять рамку к дисплею, а в других отдельно стоящих тонких, как бумага, дисплеях используется массивная блочная основа. Я хотел, чтобы что-то выгляде��о исключительно тонким, чтобы продемонстрировать красоту дисплея электронной бумаги.
Особенности

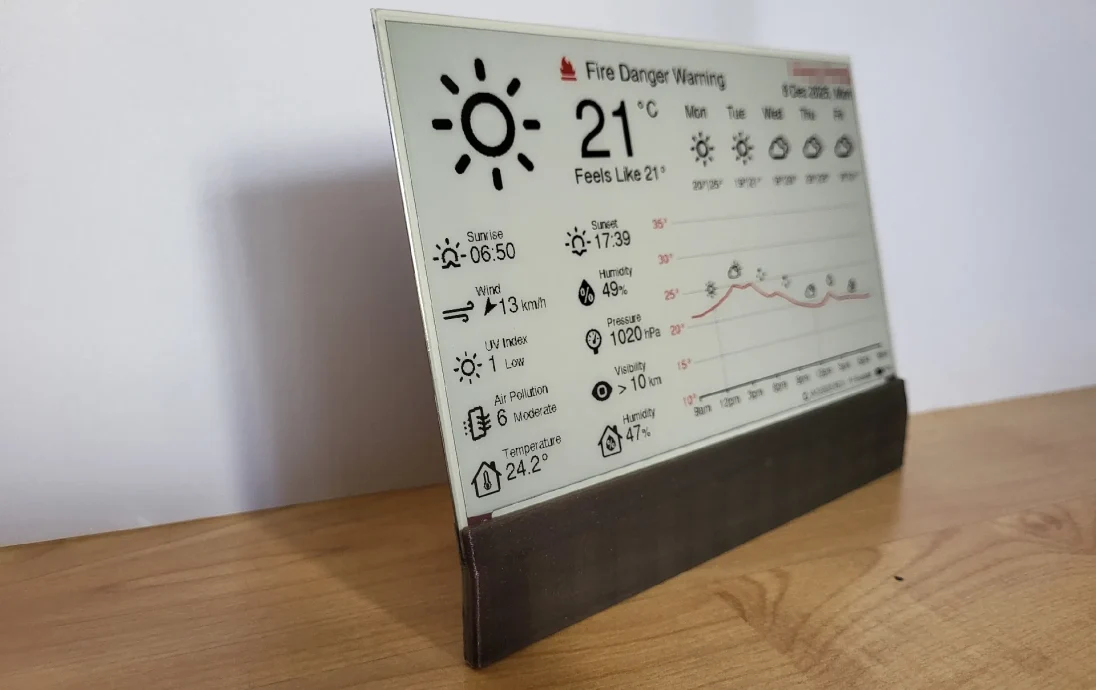

Сохраняйте максимально тонкий профиль дисплея
Прямой доступ к встроенной кнопке сброса (дополнительная кнопка не требуется)
Прямой доступ к порту USB-C
Внутреннего пространства достаточно для использования разъемов, но корпус остается компактным, что позволяет скрыть их.
Используйте батарею 906090.
Просторное вентиляционное отверстие для циркуляции воздуха, обеспечивающее подачу свежего воздуха к датчику BME280.
Нет вставок для термофиксации
Используйте как можно меньше винтов
Спецификации материалов
Кол-во
Описание
Примечания
1
FireBeetle 2 ESP32-E
Рекомендовано в проекте GitHub.
(Примечание: эта конструкция работает только с выводом, обращенным вверх)
1
7,5-дюймовый дисплей для электронной бумаги
Поддерживаемые панели можно найти в проекте GitHub.
1
Плата адаптера DESPI-C02
Рекомендовано в проекте GitHub.
1
Датчик BME280
Требуется только для отображения температуры и влажности в помещении.
1
906090 Липо-батарея
Максимально доступное пространство до 100 x 70 x 10,5.
Батареи короче 70 мм невозможно надежно удерживать.
4
Винты М2 х 6
Для крепления платы ESP32.
(Примечание: достаточно двух винтов, однако предусмотрены четыре монтажных отверстия.
Подойдет длина от 4 до 6 мм; 8 мм может оказаться внизу.)
2
Винты М3 х 6
Для скрепления двух половин корпуса вместе.
(подойдет любая длина больше 4 мм)
Печать
Никаких автоматически создаваемых опор не требуется.
STL уже ориентированы на печать
Процент заполнения не имеет решающего значения.
Длинные и тонкие стены склонны к деформации; рекомендуется использовать широкие поля и более высокую температуру кровати.
Мои настройки печати
Сопло 0,4 мм
Высота слоя 0,2 мм
Ширина линии 0,5 мм (кроме внешней стены толщиной 0,4 мм)
2 стены
3 слоя сверху и снизу
10% п��ямолинейное заполнение
Сборка
Примечание перед сборкой: проверьте электронику перед ее установкой в корпус.
Вставьте экран в гнездо. (Необязательно: можно добавить небольшой кусочек двусторонней ленты, чтобы предотвратить случайное поднятие и натягивание ленточного кабеля, хотя фиксация будет достаточно устойчивой.)
Установите DESPI-C02 на место и подключите ленточный кабель.
Установите аккумулятор на место.
Установите кнопку сброса и плату ESP32. Сначала слегка закрепите ESP32 винтом M2 в одном углу.
Поместите кнопку в отверстие на задней панели корпуса.
Поверните доску в такое положение, чтобы зафиксировать кнопку на месте.
Установите второй винт M2 в противоположном углу, чтобы закрепить плату.
Двух винтов достаточно, но доступны четыре отверстия, если вы предпочитаете максимальную устойчивость, особенно при подключении/отключении USB-кабеля.
Внимание: Мы вкручиваем непосредственно в пластик. Будьте осторожны, не перетяните.
Поместите BME280 в назначенный слот.
Окончательная проверка проводки: последний шанс подключить все провода к плате, если вы используете разъем. Если паять, то это следует делать перед сборкой. Вот так я прокладываю провода.
Аккуратно заправьте все провода в корпус. Вставьте задний корпус в передний корпус. Установите два винта М3. Опять же, будьте осторожны, не перетяните.
