Магнитная игрушка-непоседа

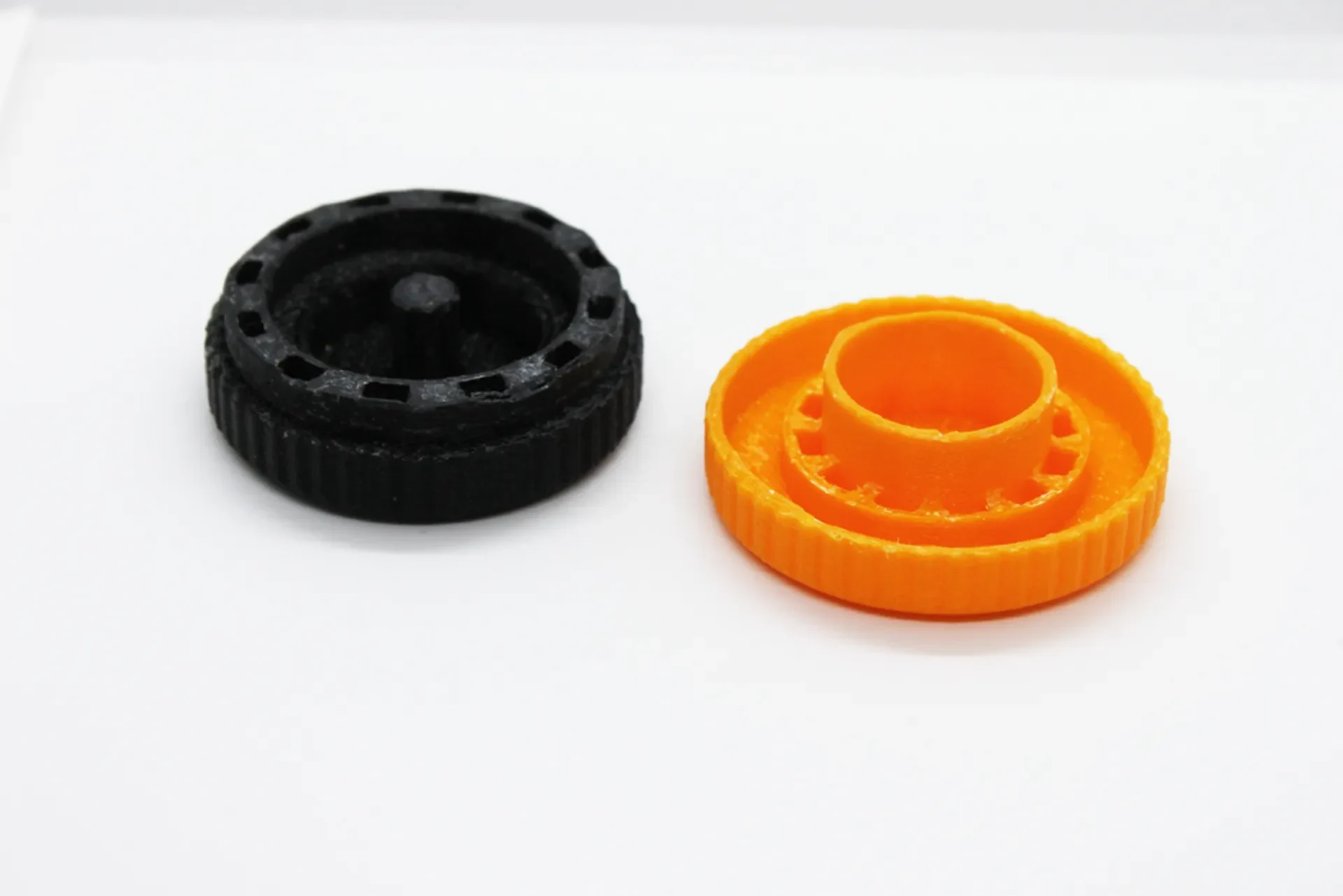

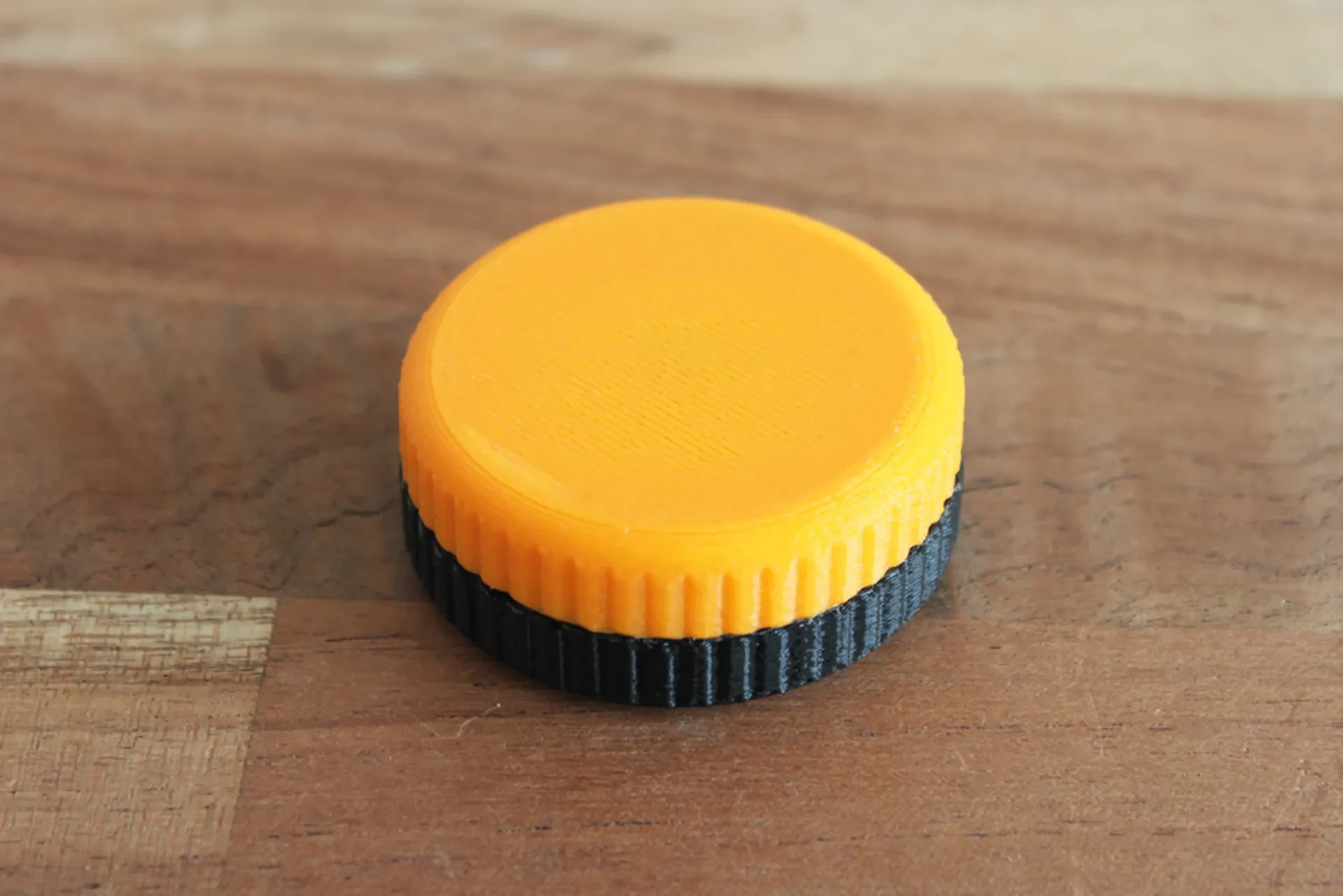

Это забавная маленькая магнитная игрушка, которая при вращении испытывает сопротивление, поскольку магниты отталкиваются и притягивают друг друга. Это похоже на вращение бесщеточного электродвигателя, только сильнее. В нем используются 24 неодимовых магнита размером 5x3 мм и 2 шарикоподшипника 608ZZ.

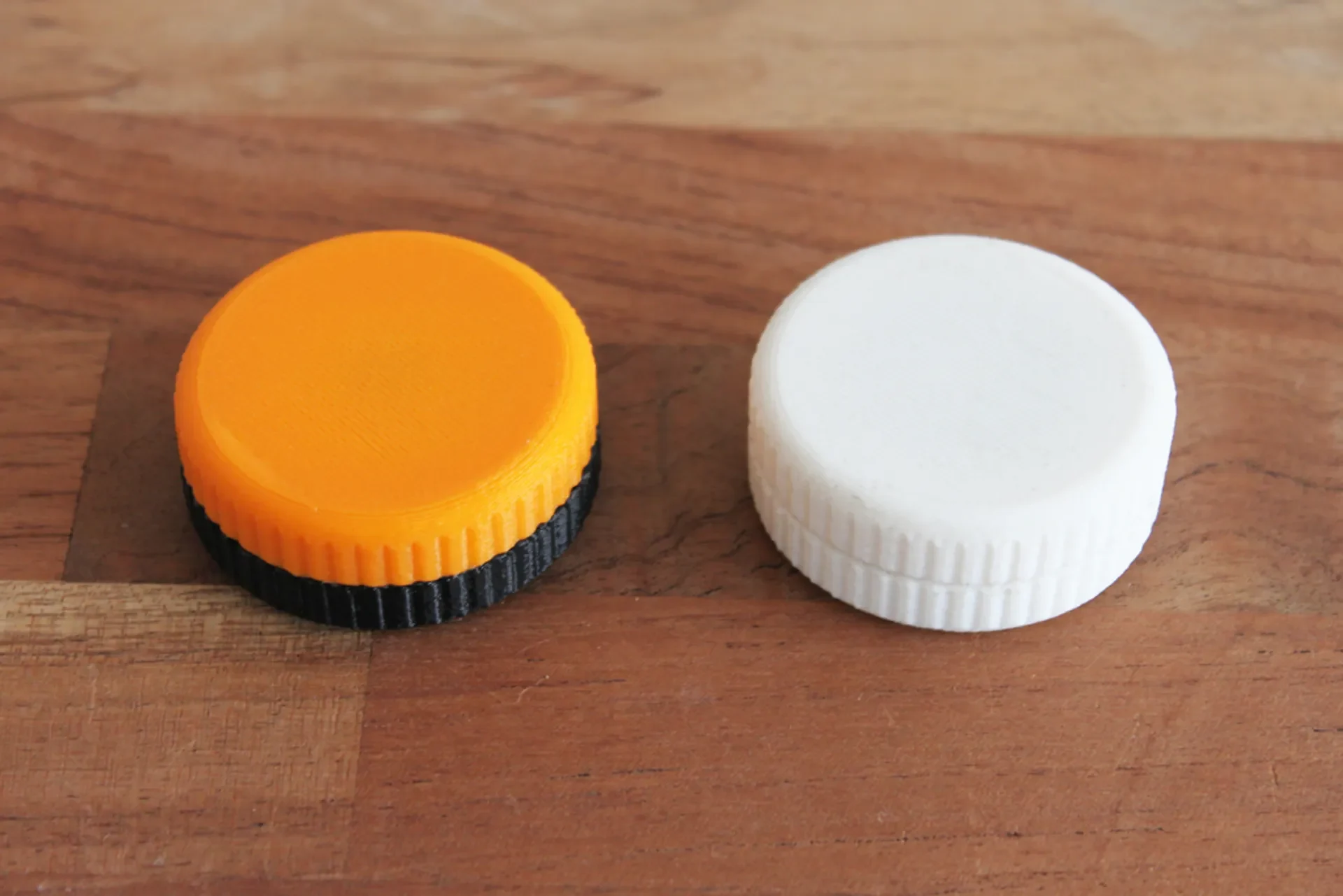

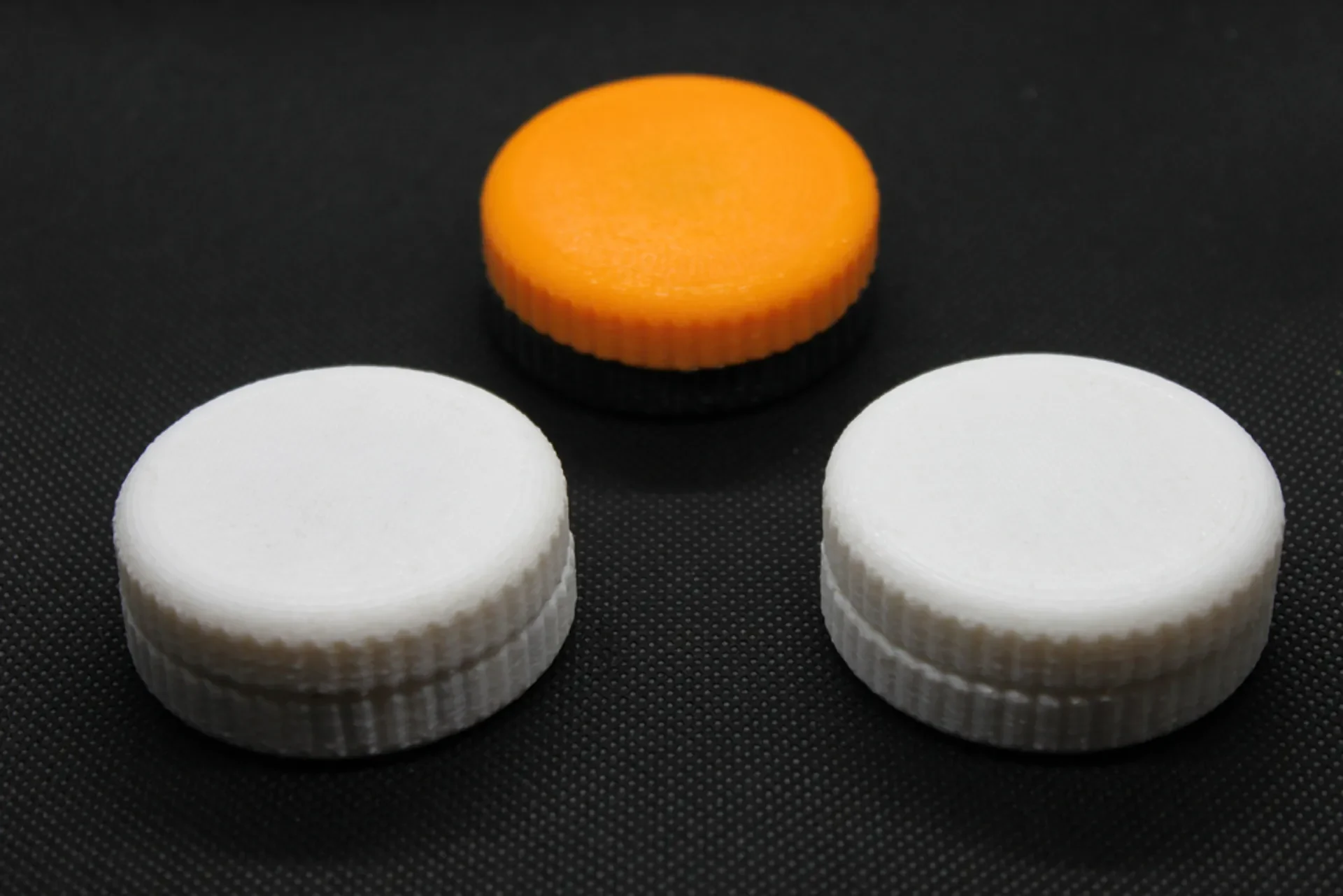

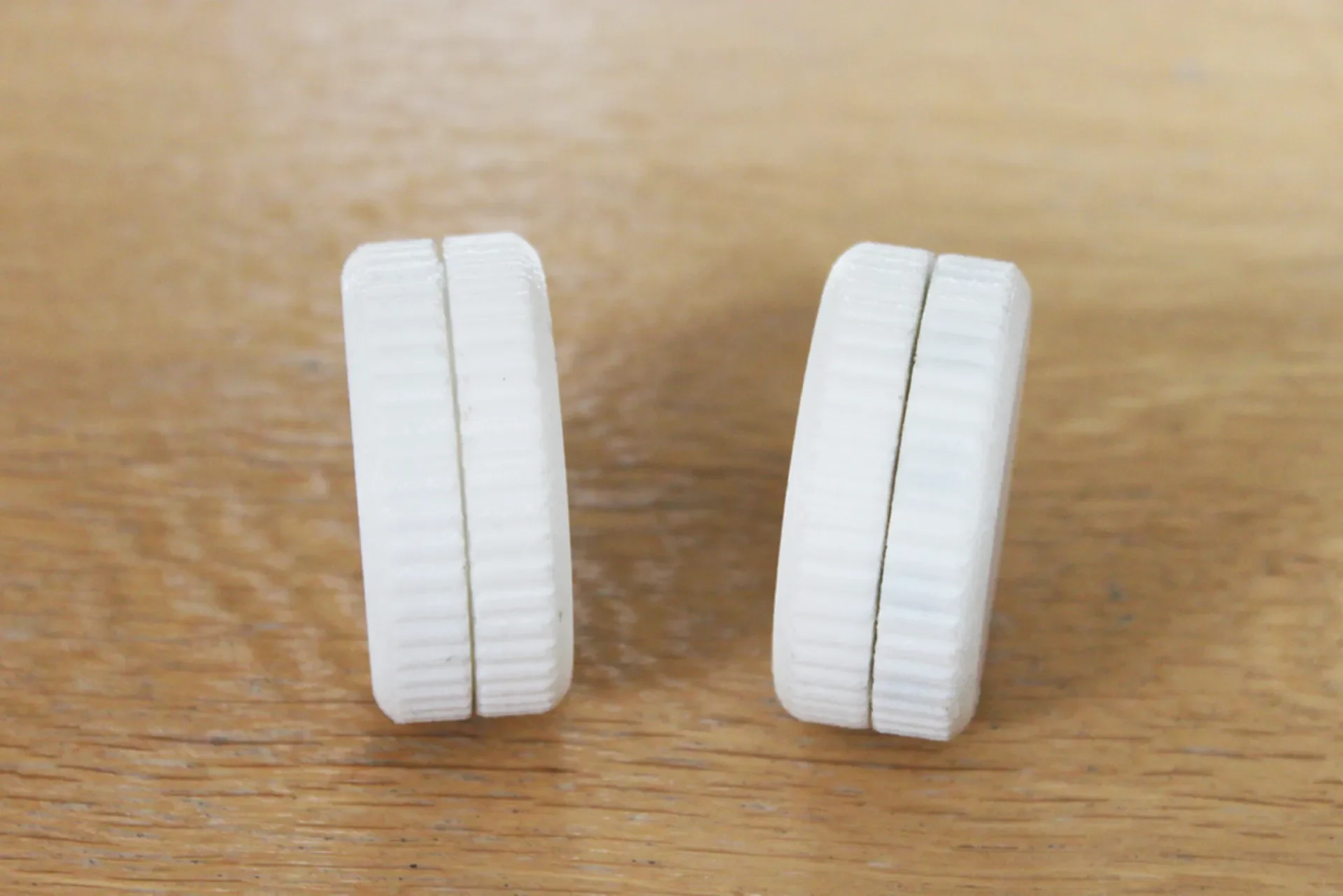

В комплект входят две разные модели;

обычный, с, как я бы сказал, приятным сопротивлением.
Версия, в которой магниты расположены ближе к краю, что приводит к более сильному сопротивлению. Обратите внимание, что при печати на светлом пластике магнит слегка заметен. В обычной версии они полностью скрыты.
(Я добавил модель с местом для магнитов 6x3 мм)

Настройки печати

Заполнение:

100%

Примечания:

Чтобы получить максимально гладкую внешнюю поверхность, модели следует печатать этой поверхностью вверх. Обратите внимание, что при этом удалить поддержку немного сложно.

Заполнение должно быть 100%, чтобы стержень, соединяющий подшипники, был достаточно прочным.

Пост-печать

Когда вы распечатаете модели, удалите опору, если вы решили расположить их таким образом. Поддержку может быть сложно снять (по крайней мере, с моего принтера), но в итоге мне пришлось поддеть ее тонкой отверткой.
Некоторые магниты немного расшатались, когда я их вставлял, так что капля суперклея поможет.

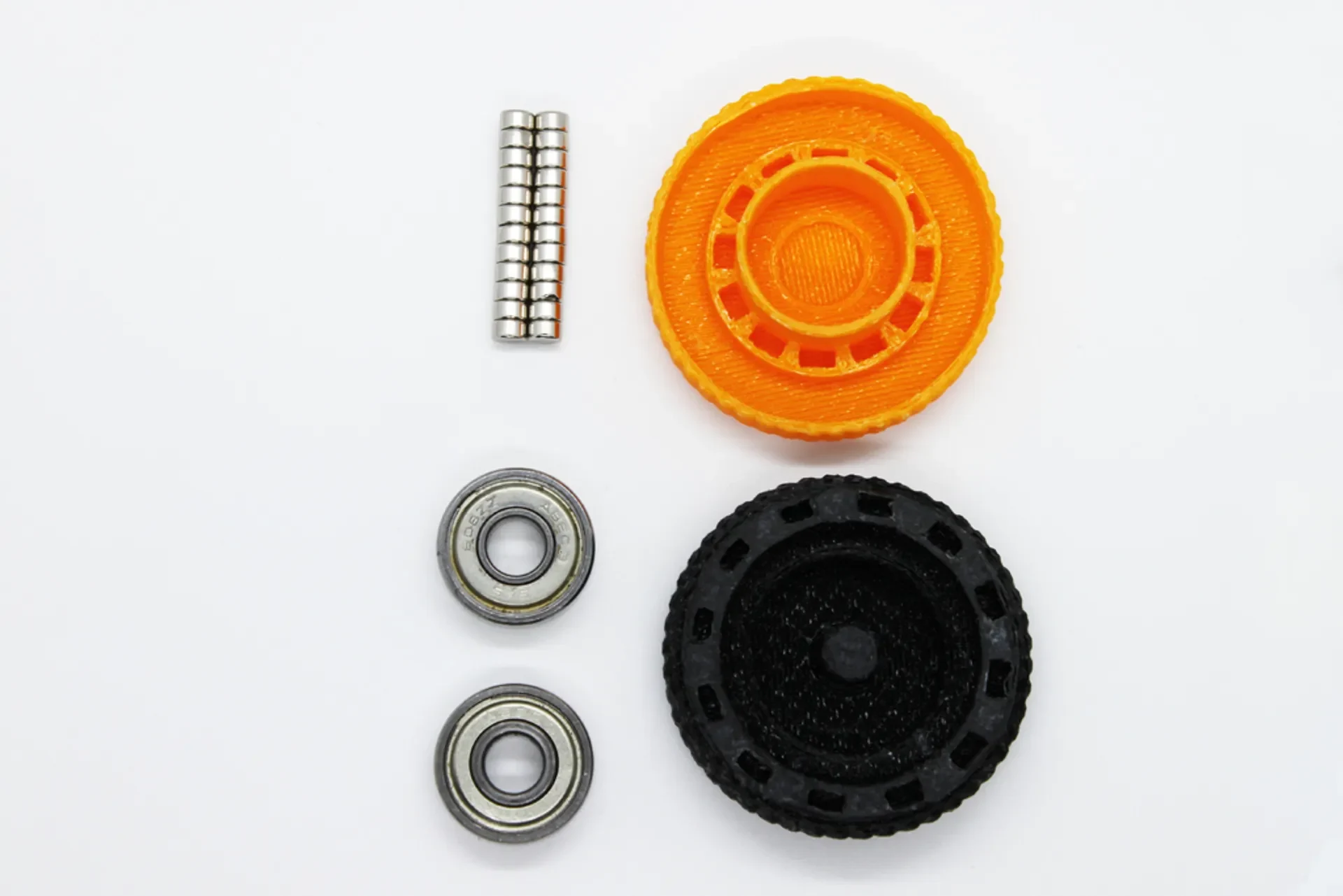

Для обеих моделей требуются два подшипника 608ZZ (те же подшипники, которые используются в роликовых коньках). Я сделал несколько ранних версий только с одним подшипником, и обе половины продолжали царапать друг друга, два, кажется, лучший вариант.

На одну игрушку понадобится 24 магнита (5х3 мм), по 12 в каждой половинке.
Вы можете купить 30 таких магнитов всего за 1 евро. Я обнаружил, что эти дешевые магниты действительно высокого качества: https://www.aliexpress.com/item/32969476007.html?spm=a2g0s.9042311.0.0.78f04c4dCBNt6b

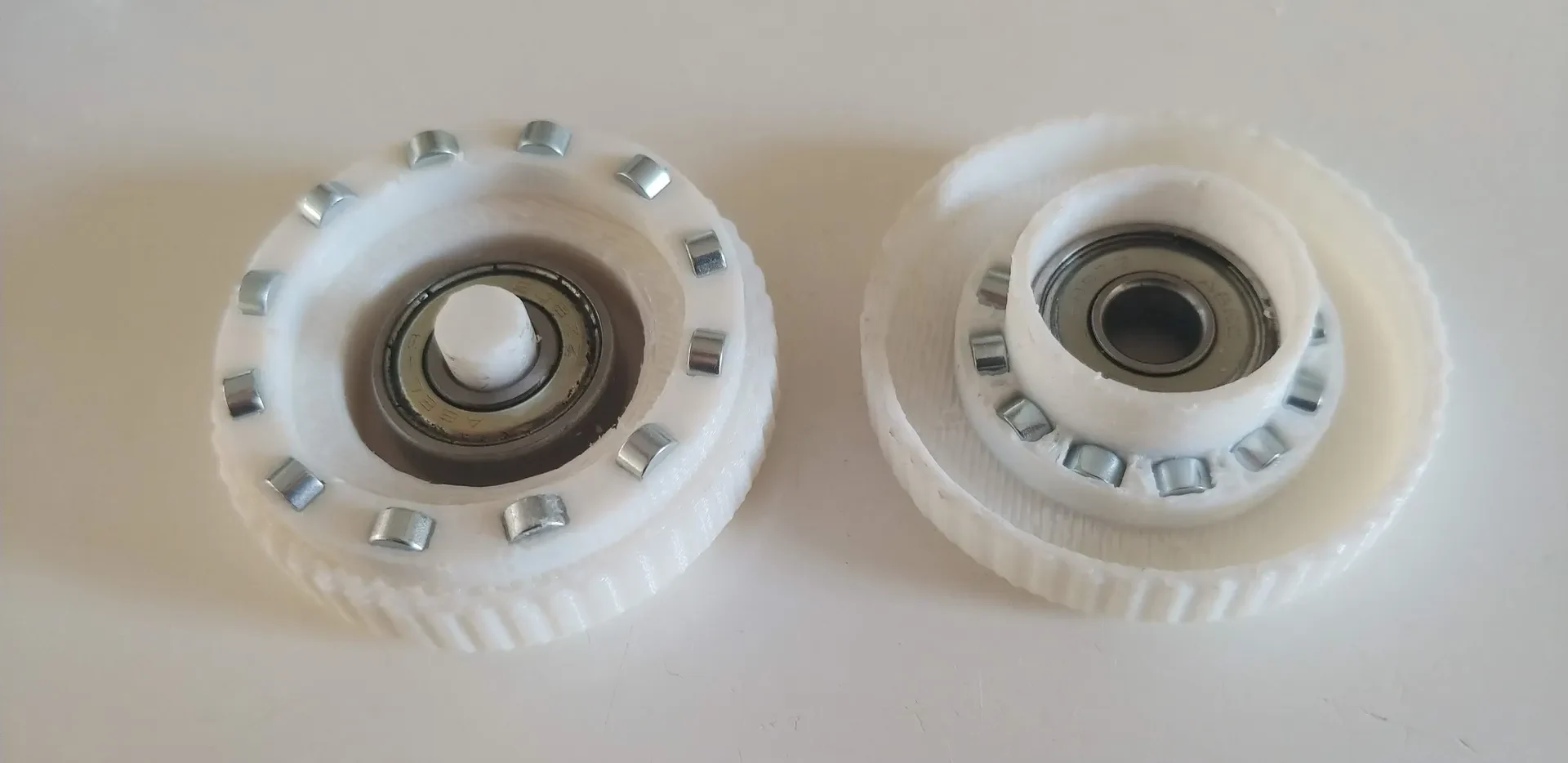

Важно при установке магнитов, чтобы все одинаковые полюса были обращены к центру, иначе ничего не получится.

На этом рисунке показано, как следует ориентировать магниты в сборке:

после сборки две половинки не должны соприкасаться или царапать друг друга. Если они попытаются открыть его, используйте напильник, чтобы сгладить поверхности, расположенные близко друг к другу.
