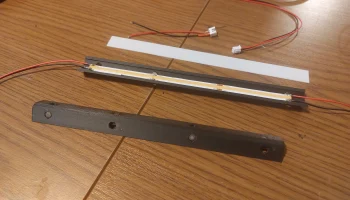

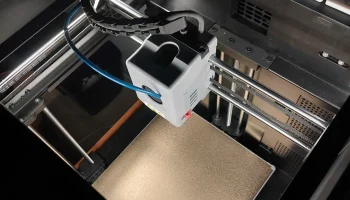

Светодиодная панель Flashforge Adventurer 5M с магнитами...

Я добавил отверстия для магнитов 5x2 мм, чтобы установить эти светодиодные панели в AD5M и иметь возможность легко перемещать или снимать их при необходимости.

Также добавлено отверстие в конце, которое было заполнено, чтобы можно было соединить несколько стержней вместе.

Модель имеет отверстия для 8 магнитов, я использовал только 4 на стержень, и они хорошо держатся.

*Примечание: магниты имеют тенденцию размагничиваться при высоких температурах. Используйте на свой страх и риск. Это не тестировалось на полностью закрытом принтере при печати высокотемпературными нитями, такими как ABS.

Установить примечания

*Примечание: перед установкой отключите компьютер от сети. У меня ограниченный опыт/знания в области пайки и электроники, и я делюсь только тем, что сделал, и своими результатами. Делайте на свой страх и риск.

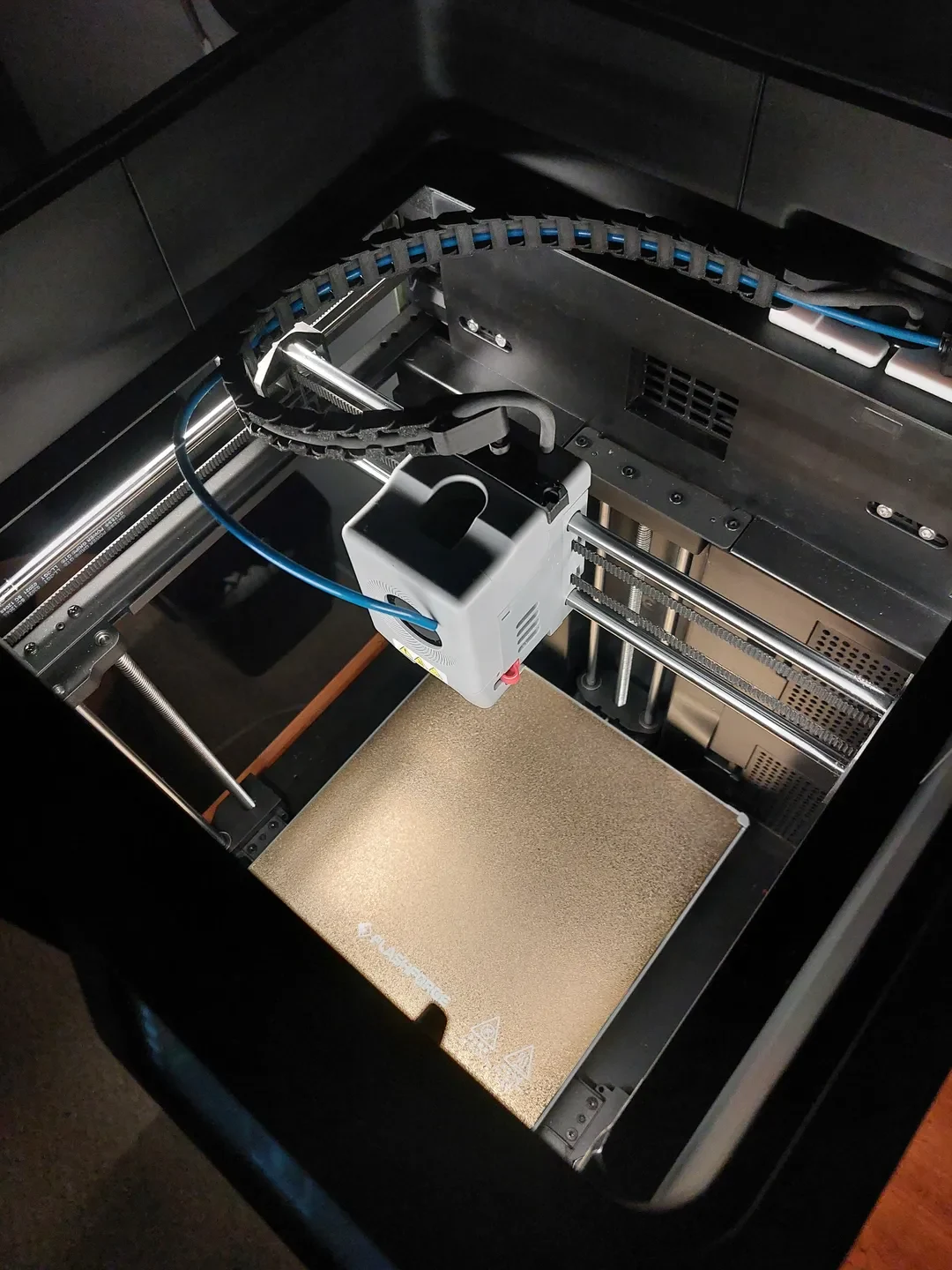

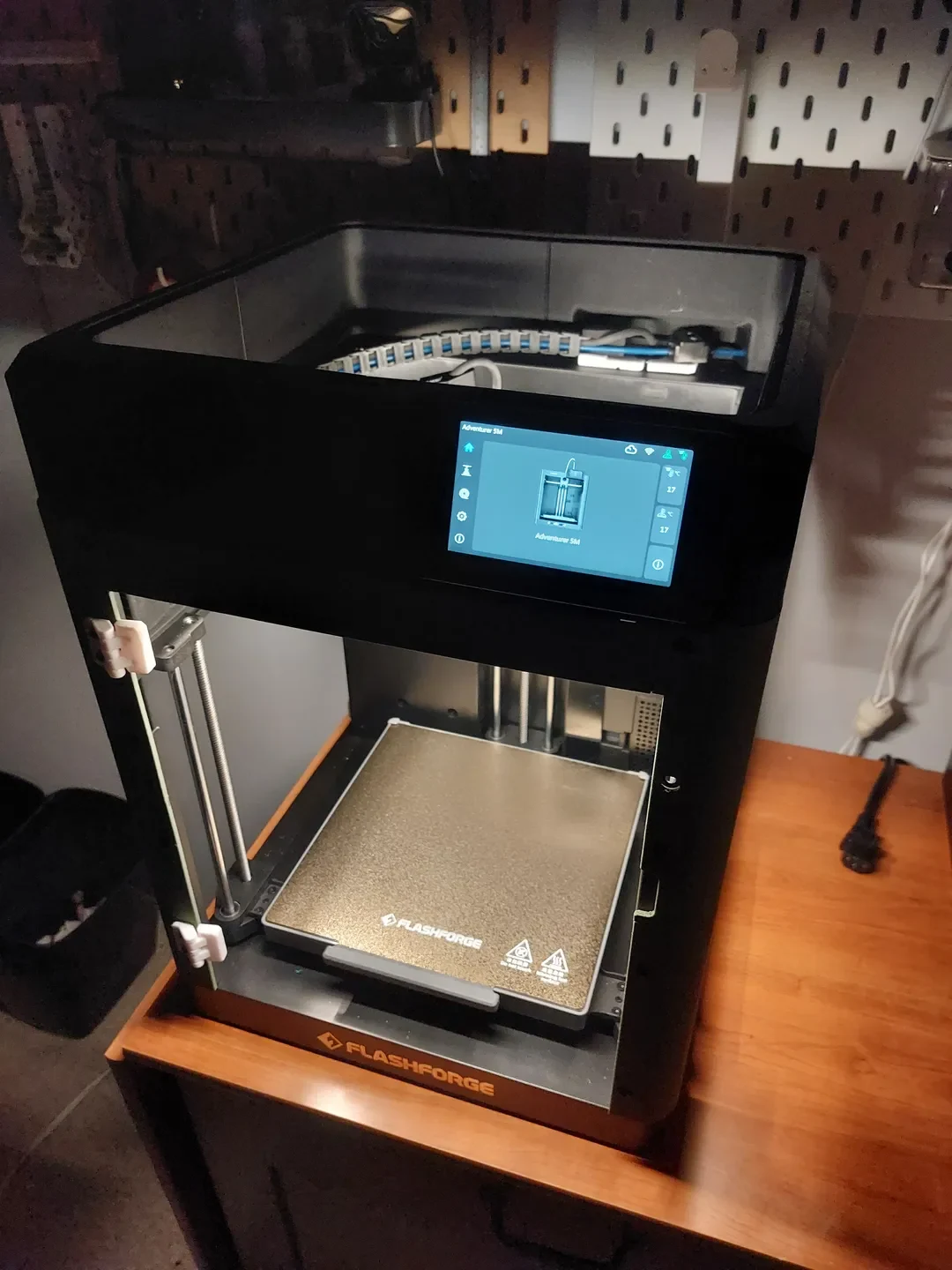

Я распечатал и установил 3 планки.
Вам понадобятся светодиодные ленты на 24 В и 2-контактный разъем JST XH 2.54, который подключается к желтому порту на материнской плате на задней панели машины.

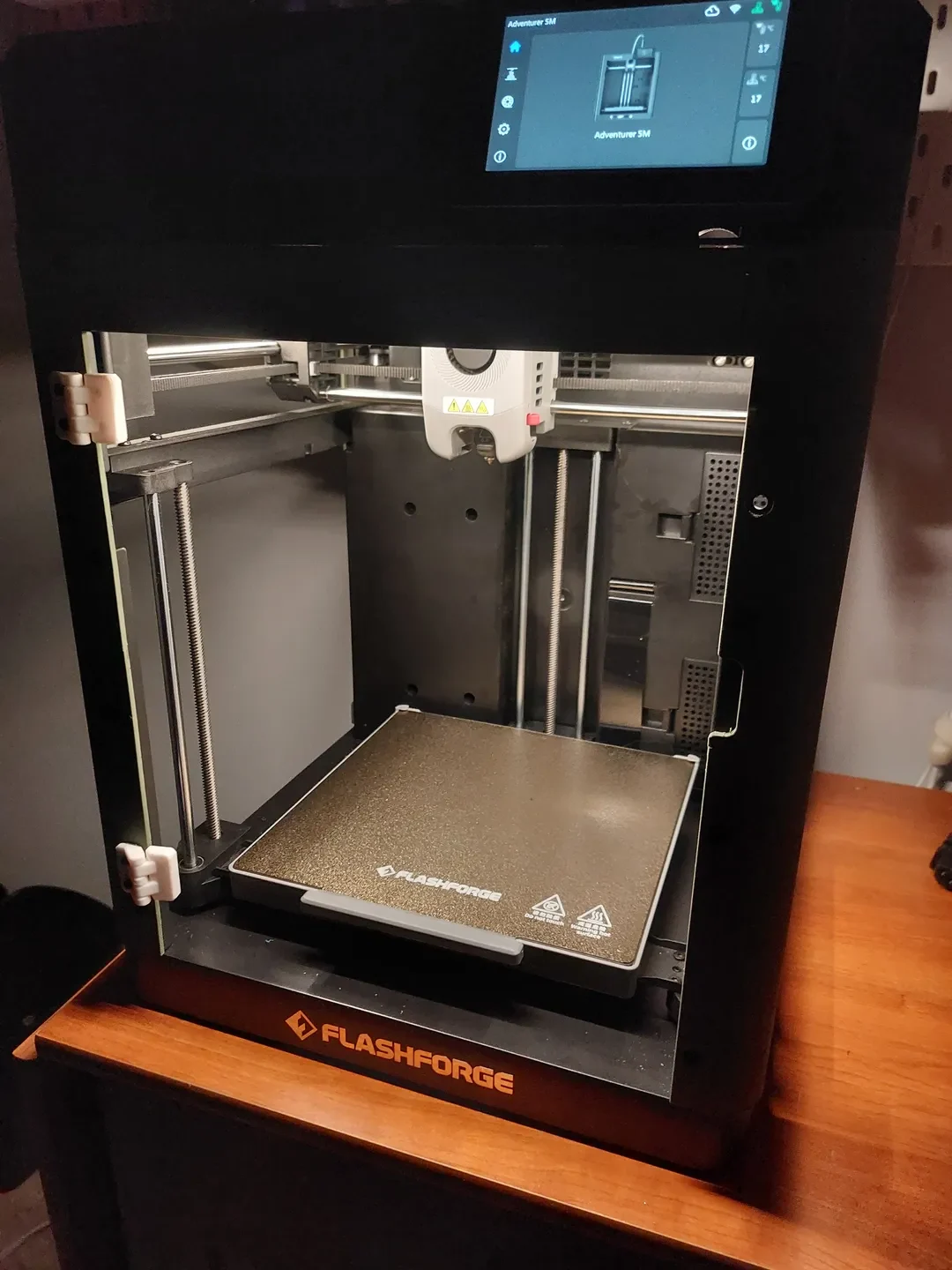

Лампы горят, пока машина включена. Я решил добавить к проводке кнопку, чтобы можно было вручную включать/выключать свет.
Я припаял разъемы JST между каждой полосой, чтобы каждую из них можно было снимать по отдельности для обслуживания или ремонта.
Используемые материалы
Светодиодная лента COB, 1 метр, 24 В, 8 мм (4000K) — ссылка на Amazon
2-контактные разъемы JST XH 2.54 — ссылка на Amazon
Магниты 5x2 мм — ссылка на Amazon
Термоусадочная трубка — ссылка на Amazon
Немного дополнительной проводки, паяльник и припой, инструмент для зачистки проводов.
Световые полосы с принтом черного цвета, а также крышки с принтом белого цвета.
Опционально — переключатель для включения/выключения вручную — 12-миллиметровая кнопка Ссылка на Amazon
Шаги

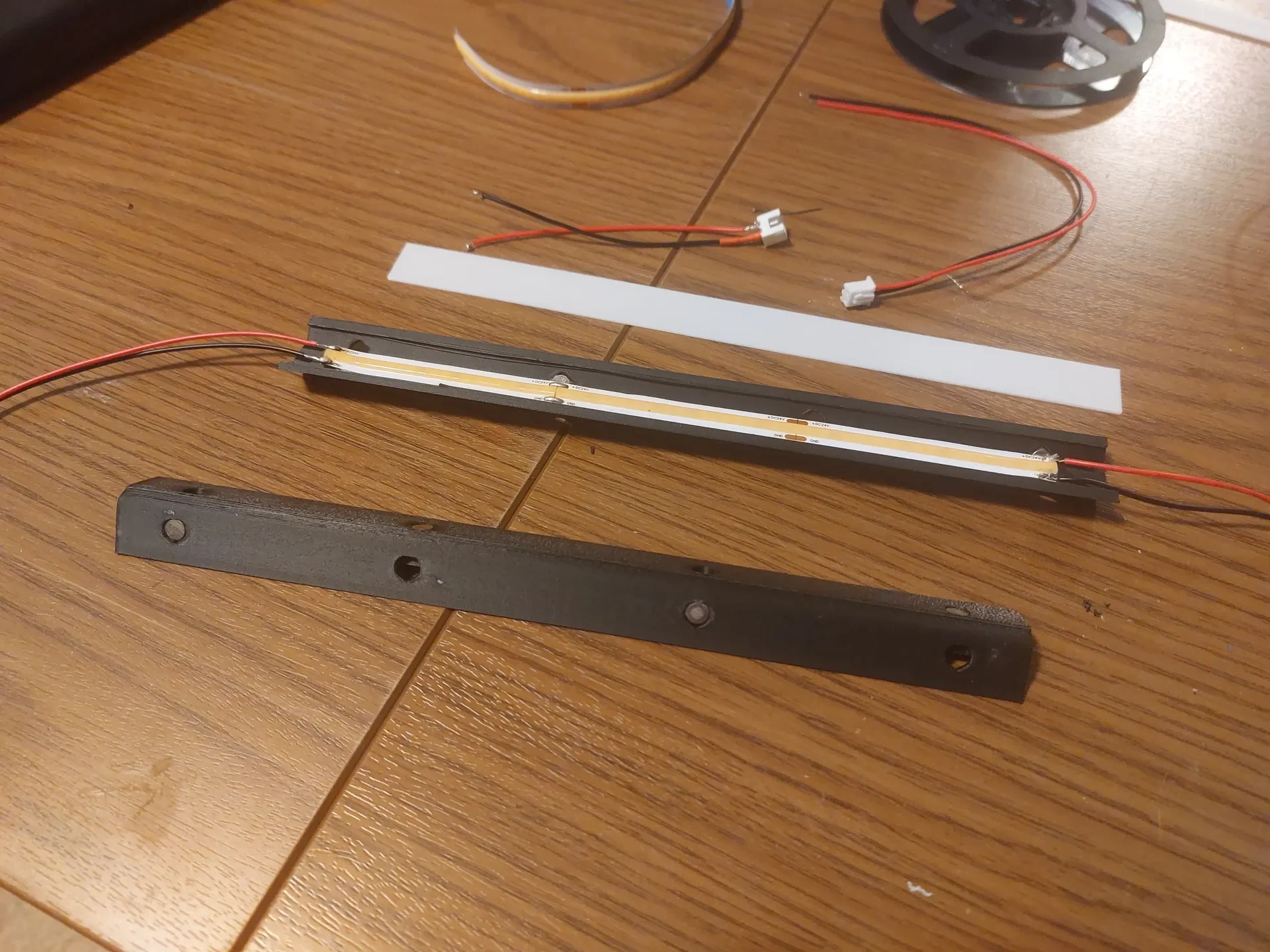

Распечатайте stl-файлы и приклейте суперклеем магниты.
Отрежьте светодиодные ленты нужной длины
Припаяйте разъемы и провода к светодиодам.
Красный провод идет к плюсу +, а черный провод к минусу — (земля).
Удалите клейкую подложку светодиодной ленты и приклейте ее к печатным полосам.
Необязательно: припаяйте кнопку к красному проводу (положительному) между портом и ближайшей светодиодной панелью.

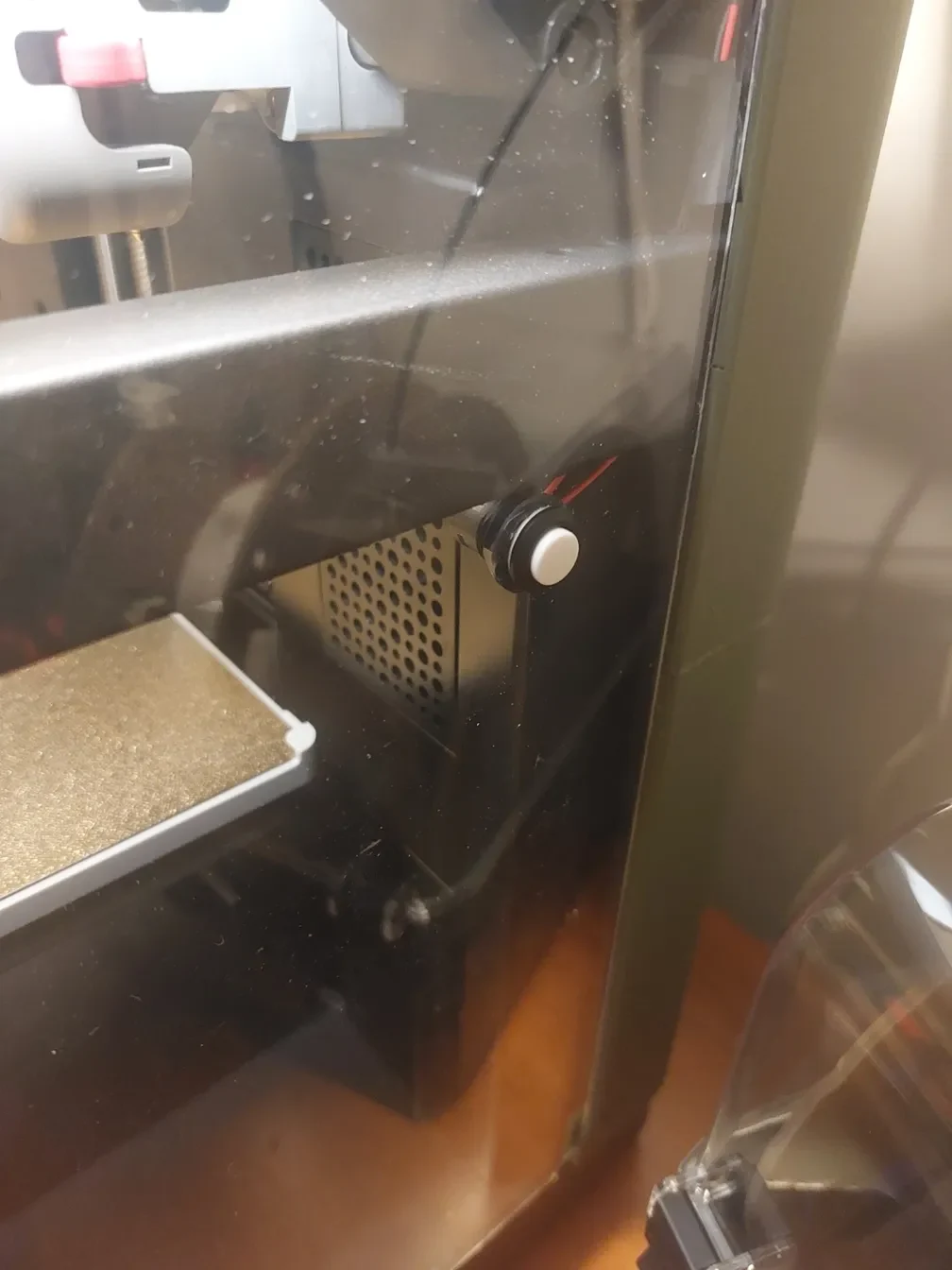

Здесь я просверлил отверстие диаметром 12 мм в боковой части акрилового корпуса и вставил кнопку между проводами, чтобы кнопка оставалась на месте.

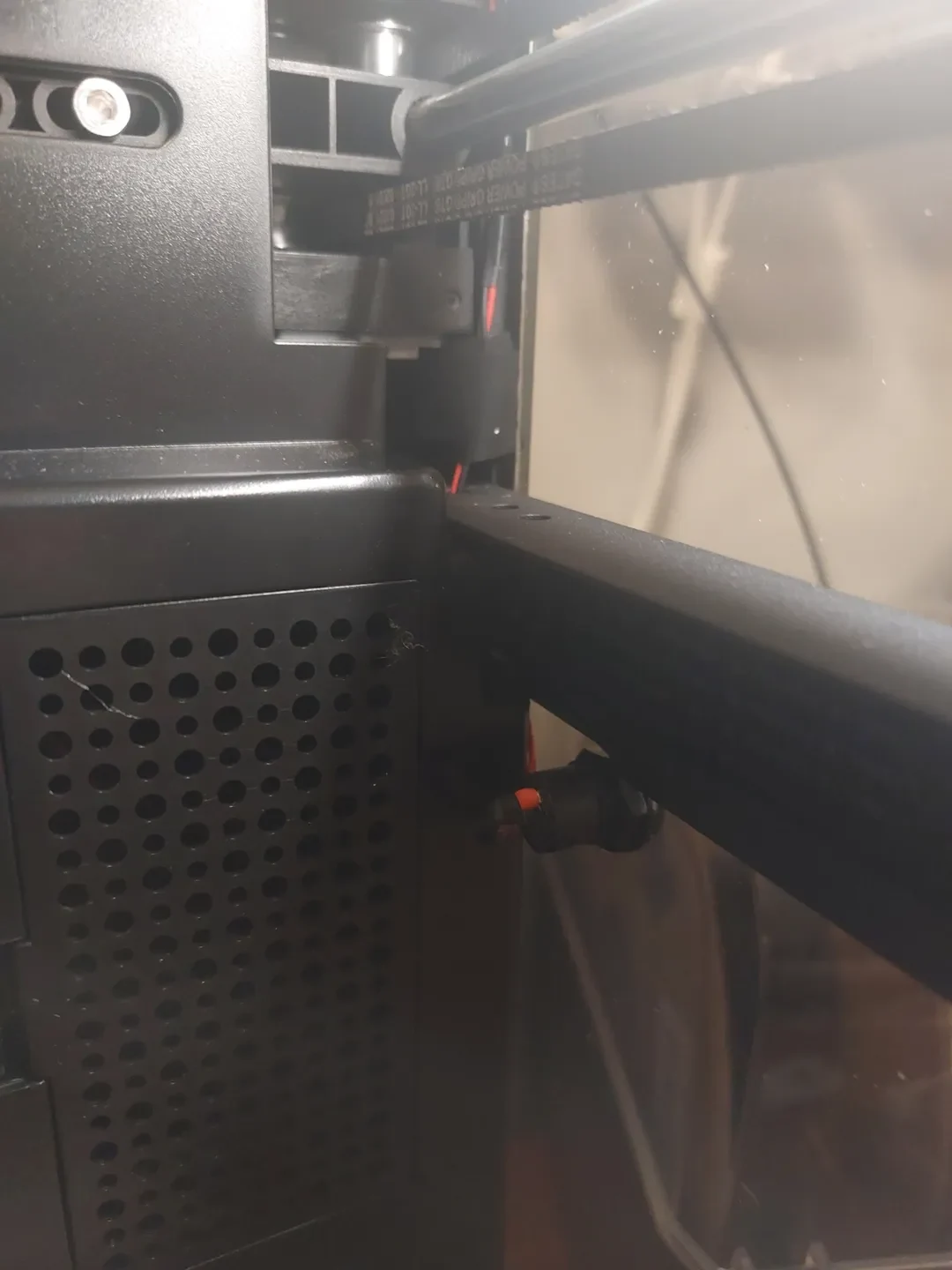

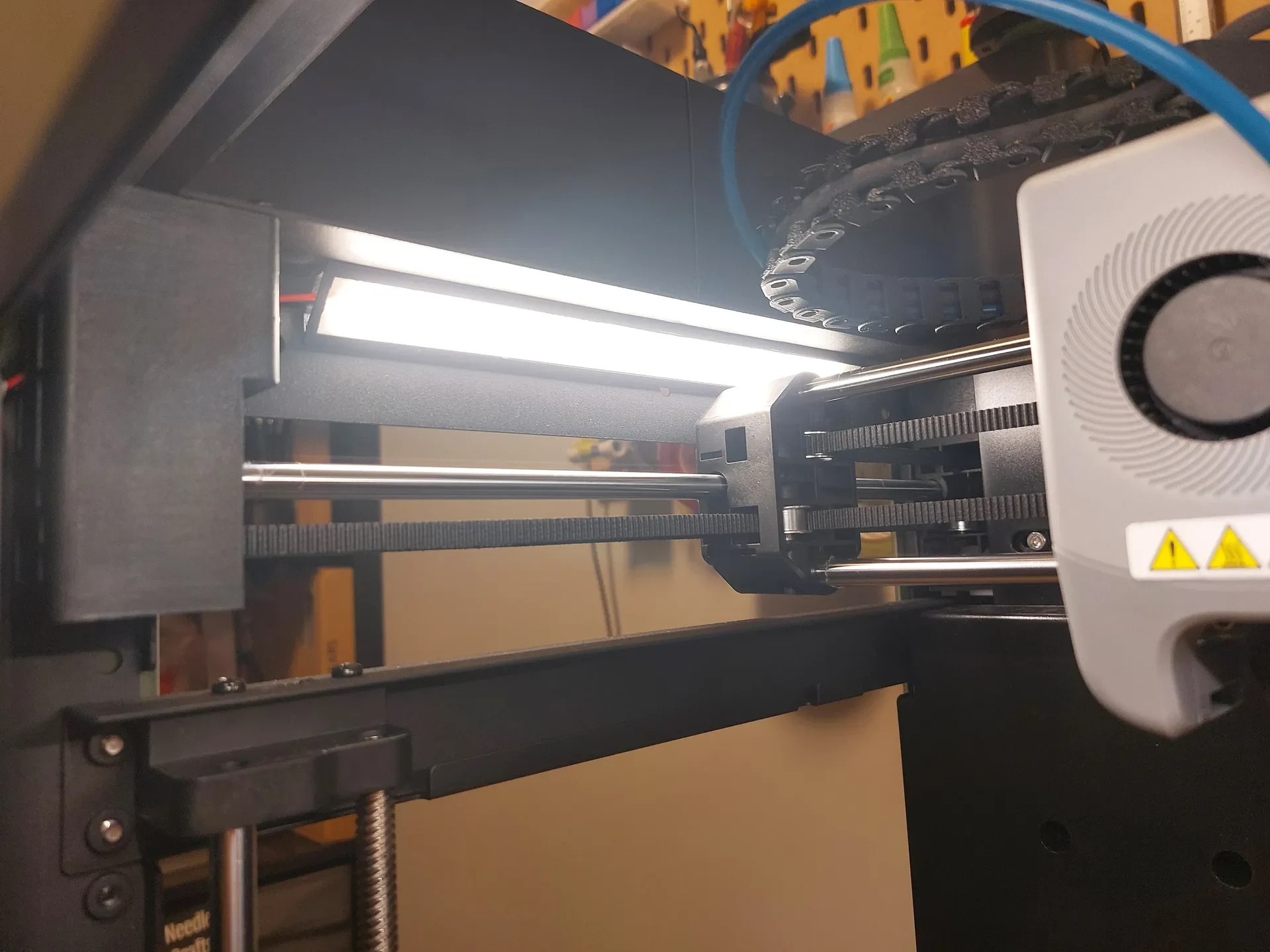

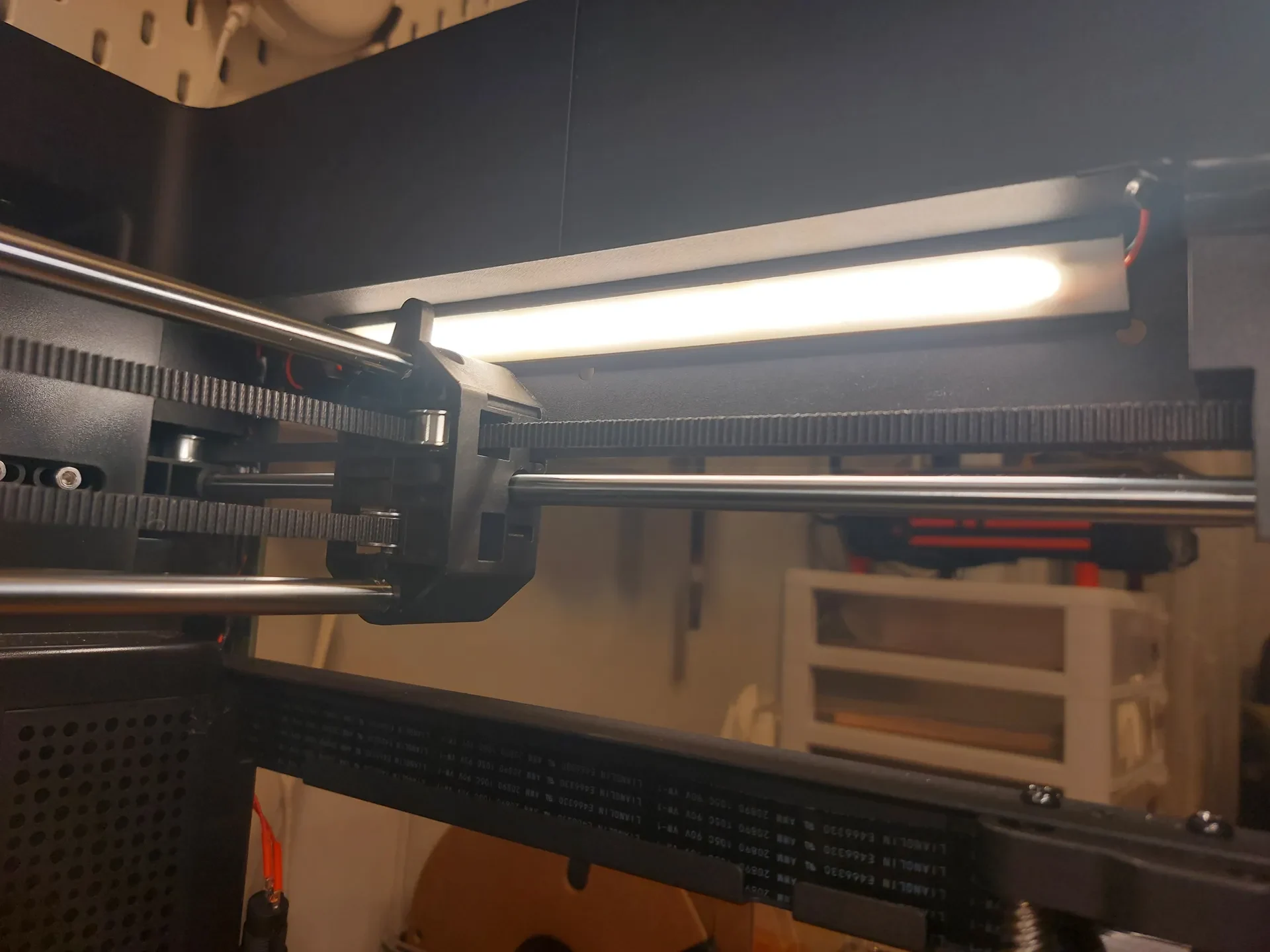

Установите световые балки и пропустите провода между металлическим каркасом и пластиковыми блоками линейных направляющих.
Это сложно и вполне подходит, не торопитесь, вам понадобится терпение и, возможно, пинцет.
Откройте заднюю панель принтера и найдите желтый порт. Над ним и слева находятся отверстия в принтер, пропустите провода через одно из отверстий и воткните его в желтый порт.
Будьте осторожны при выборе места прокладки проводов: вы должны быть уверены, что ни один из них не будет мешать линейным направляющим, натяжным ремням или печатающей головке. Использует изоленту, чтобы зафиксировать провода на месте и убрать их с дороги.

Удачи!

Не стесняйтесь обращаться к нам, если у вас есть предложения по улучшению или если у вас больше опыта и вы видите что-то не так.
