Магнитный переключатель передач MK2 (игрушка-непоседа)...

Попробуйте мой последний дизайн, найденный в культах: https://cults3d.com/en/3d-model/game/Magnetic-fidget-shifter-v2 используйте код «FOUNDONPRINTABLES» для получения скидки 50 % при оформлении заказа.

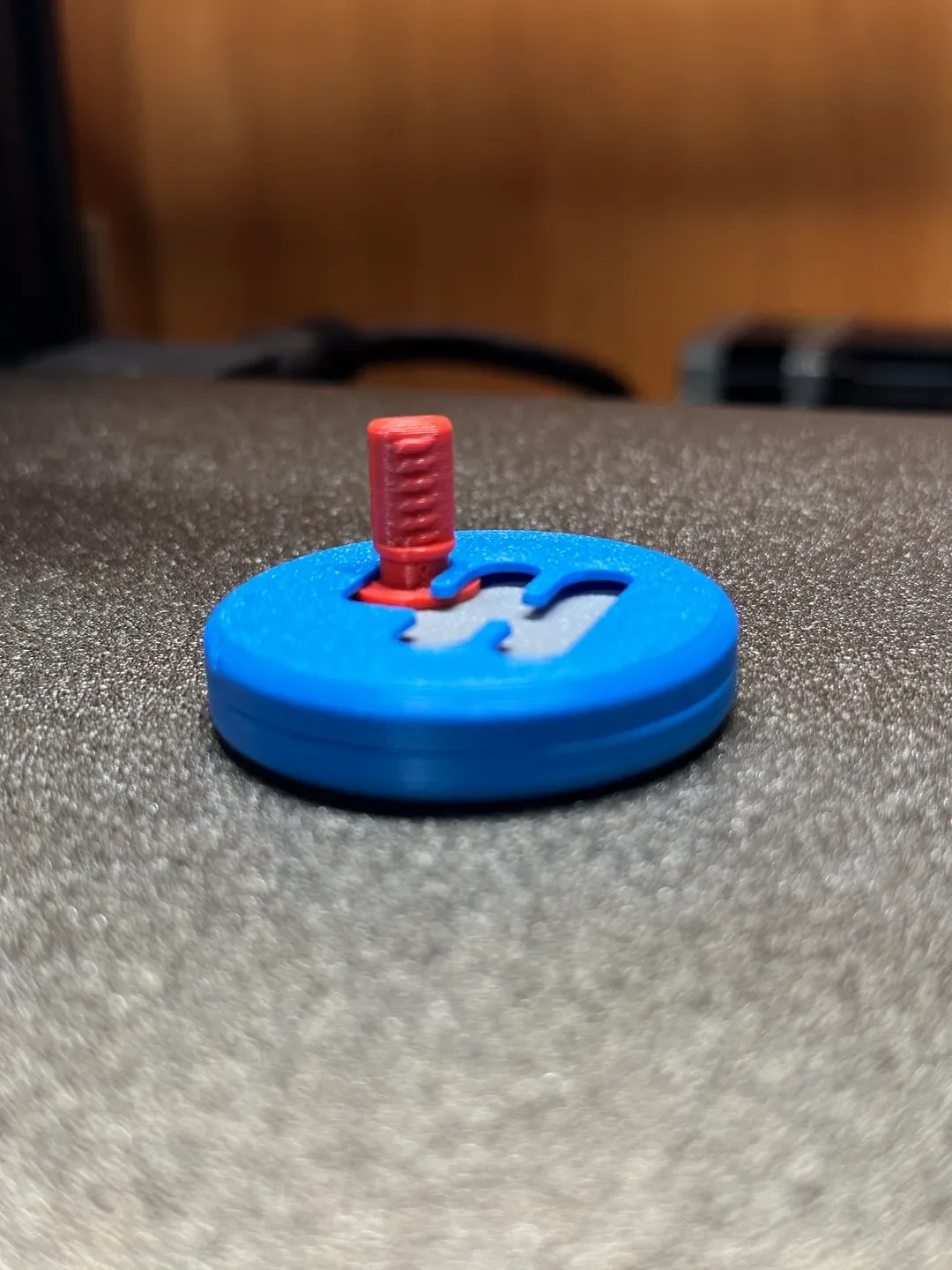

Представляю МК2 моей магнитной веревки. Эта модель демонстрирует существенные улучшения по сравнению с предыдущей. Легче печатать, меньше материала и модульность!

Загрузите свою любимую комбинацию цветов и дайте волю своему воображению. Все должно быть напечатано менее чем за час (у меня уходит около 30 минут, чтобы напечатать все со скоростью 100 мм/с). Убедитесь, что все ориентировано таким образом, что не нужны опоры. Единственный предмет, который нуждается в поддержке, — это переключатели. Им требуется небольшая поддержка внутри. Я бы предложил использовать опоры для деревьев с расстоянием x/y не более 0,5.

Аппаратное обеспечение:

9 магнитов размером 4х4х4 мм (или 18 магнитов размером 4х2 мм)

Постобработка:

Убедитесь, что все выступы сверху расположены прямо, если они согнуты вниз, рычаг переключения передач не будет свободно скользить.

Убедитесь, что отверстия в нижней части имеют размер более 4 мм и глубину более 4 мм. Это позволяет магнитам свободно скользить вверх и вниз, издавая щелкающий звук. Если вы не хотите, чтобы щелкал звук, отрегулируйте горизонтальное расширение отверстия, чтобы сделать его меньше, чтобы магниты не двигались, или нанесите немного суперклея.

Сборка:

Я предлагаю вам дать каждому предмету достаточно времени, чтобы остыть, прежде чем снимать его с рабочей пластины. Таким образом, вы не рискуете ничего деформировать, и ваши предметы будут сидеть заподлицо после прижимания друг к другу.

Как только все остынет и вы снимете все с рабочей пластины, вам нужно будет положить нижнюю часть обратно на рабочую пластину, если у вас есть магнитная рабочая пластина ИЛИ что-то металлическое. Это гарантирует, что каждый магнит встанет на свое место и останется там, пока вы не накроете его крышкой.

После того, как вы разместите все 8 магнитов, вы совместите нижнюю крышку с верхней частью магнитов, а затем верхняя часть скользит по нижней крышке, где находятся две канавки сбоку. *** вам необходимо убедиться, что отверстия верхней крышки совмещены с местами, где находятся магниты внизу. Есть только два способа установки верхней части, поэтому, если она была установлена неправильно, снимите ее, поверните на 180 градусов и установите обратно***

Сожмите все вместе.

Поместите последний манет сверху полностью собранной игрушки-непоседы и убедитесь, что он свободно скользит ме��ду каждым положением. Поместите магнит в переключатель, и все готово!

Разборка:

Поместите лезвие бритвы между верхней и нижней частью и осторожно подденьте, чтобы разделить два конца. Используйте то же лезвие, чтобы сделать то же самое с нижней крышкой. Это потребует совсем немного усилий.
