Магнитный соединительный адаптер EIBOS Easdry из ПТФЭ...

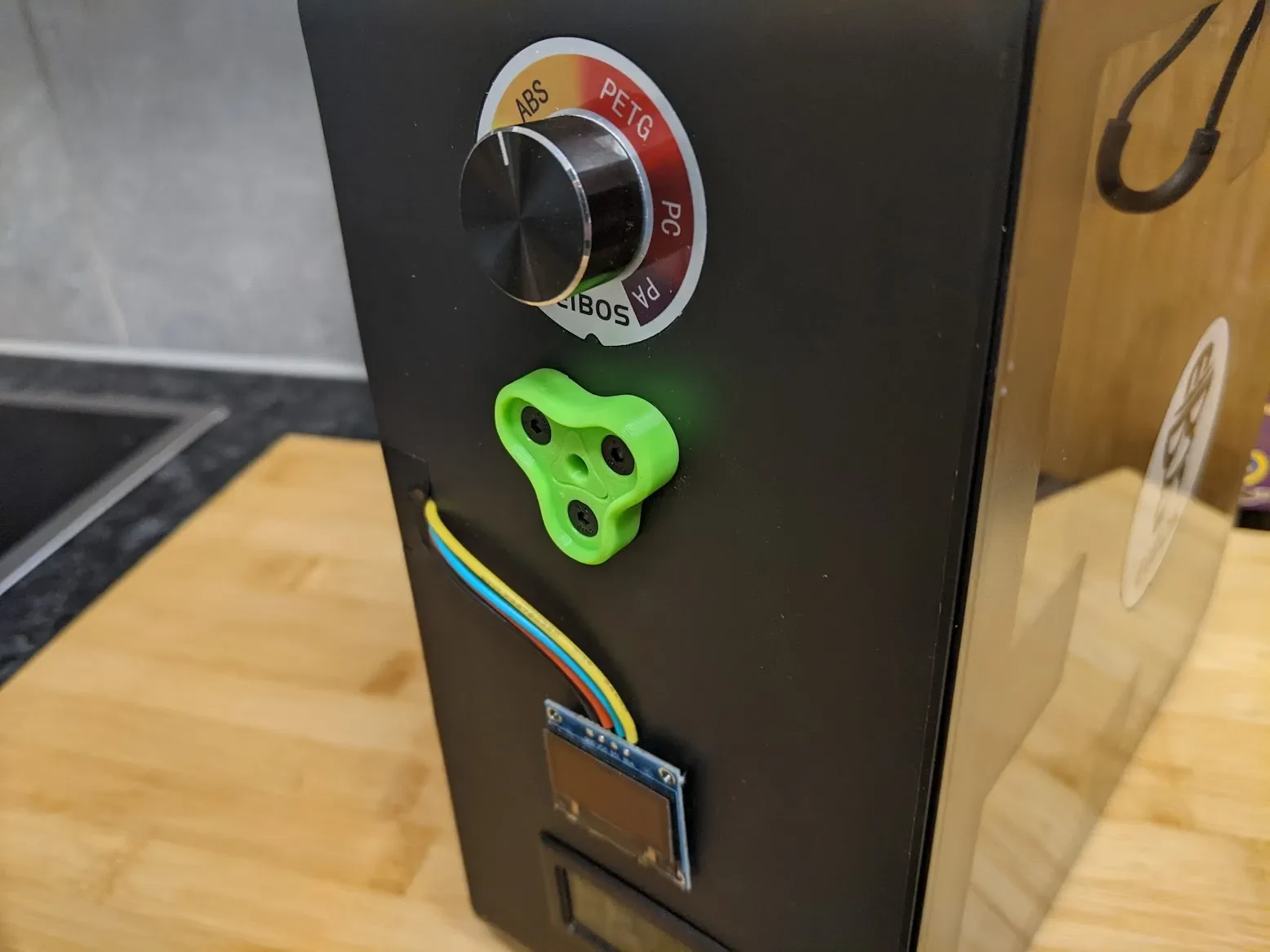

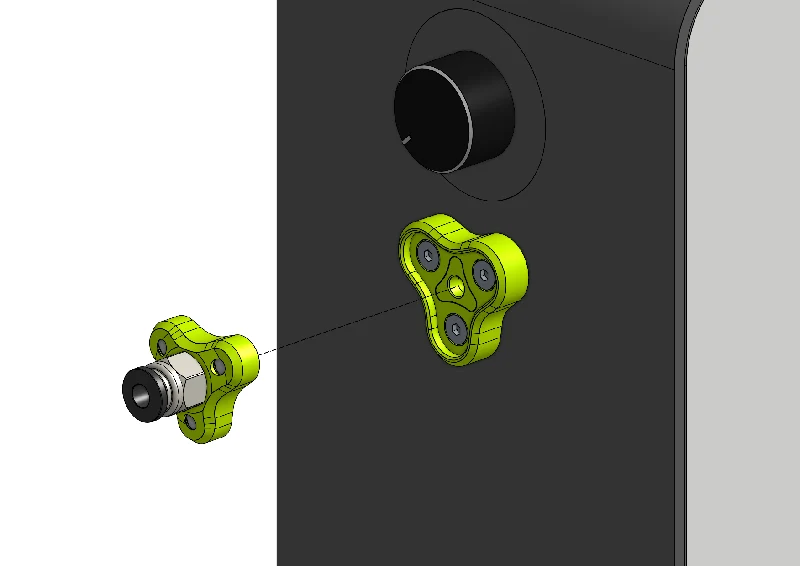

Это адаптер для подключения магнитных соединителей из ПТФЭ от Line Arc Line к сушилке EIBOS 3D Series X: Easdry. Он поддерживает тип соединения из ПТФЭ «без смещения».

Для магнитного соединения используются винты вместо дополнительных магнитов.

Примечание. Для этого проекта необходимо просверлить отверстие в сушилке накаливания.

Требуемое оборудование
Кол-во Название Поиск
3 Винт M3x10 с потайной головкой и плоской головкой из черного металла (магнитный). Если заказываете на AliExpress, выбирайте черные (не из нержавеющей стали). Алиэкспресс
3 M3 DIN934 Шестигранная гайка Aliexpress

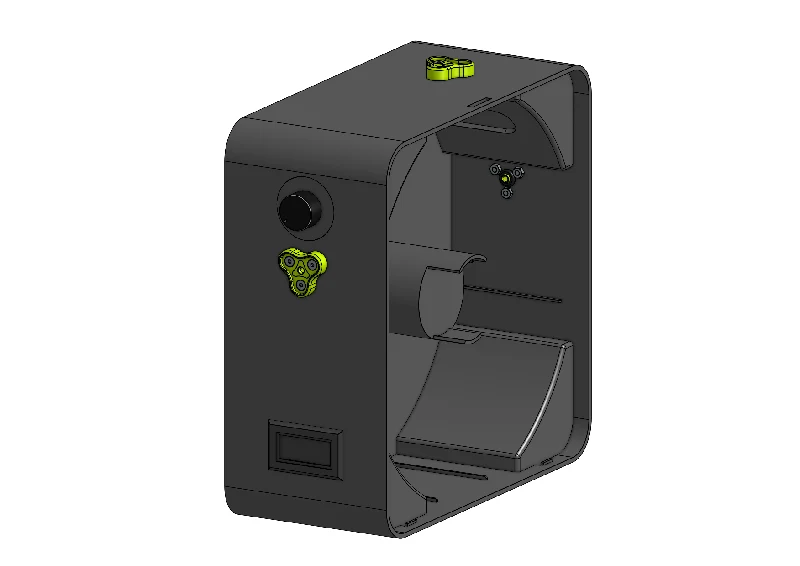

Количества указаны за единицу. Сушилка имеет 3 выходных отверстия для нити. Чтобы закрыть все отверстия, умножьте количество на 3.

Печатные детали
Название Кол-во
1 основание адаптера EIBOS Easdry из ПТФЭ
1 Направляющая нити адаптера EIBOS Easdry из ПТФЭ

Количества указаны за единицу. Сушилка имеет 3 выходных отверстия для нити. Чтобы закрыть все отверстия, умножьте количество на 3.

Необходимые инструменты
Кол-во Описание
1 дрель со сверлом 3 мм.

Печать

Распечатайте детали в исходной ориентации. Все файлы STL предварительно поворачиваются для печати. Основание адаптера из ПТФЭ имеет встроенные опоры, которые необходимо снять.

Материал: PETG, ABS, ASA и т. д.
PLA не рекомендуется, так как направляющая нити частично находится внутри сушильной машины и может деформироваться под воздействием тепла.
Ширина экструзии: 0,45 мм или 0,65 мм.
Высота слоя: 0,2 мм
Периметры: 3
Заполнение: 20%
Поддерживает: Нет (встроенный)

Сборка и установка
Шаг 1

Снимите вспомогательный материал с основания адаптера из ПТФЭ. Вставьте направляющую нити адаптера из ПТФЭ в основание так, чтобы направляющая нити выступала из задней части основания. Вы можете использовать суперклей, чтобы надежно склеить детали, но это не обязательно. Будьте осторожны, не пролейте клей внутрь отверстия направляющей нити.

Шаг 2

Проденьте деталь через резиновое уплотнение сушилки до тех пор, пока основание не окажется заподлицо с сушилкой накаливания.

Этот шаг немного сложен, и вы можете случайно вытолкнуть резиновое уплотнение из отверстия. Это помогает поворачивать деталь вперед и назад, одновременно нажимая и удерживая уплотнение изнутри, чтобы предотвратить его выталкивание.

Шаг 3

Выровняйте деталь, как показано, и крепко удерживайте ее. Используйте отверстия детали в качестве направляющей для сверления и просверлите 3 отверстия в сушилке для нити с помощью сверла диаметром 3 мм. При необходимости очистите отверстия внутри сушильной машины.

Шаг 4

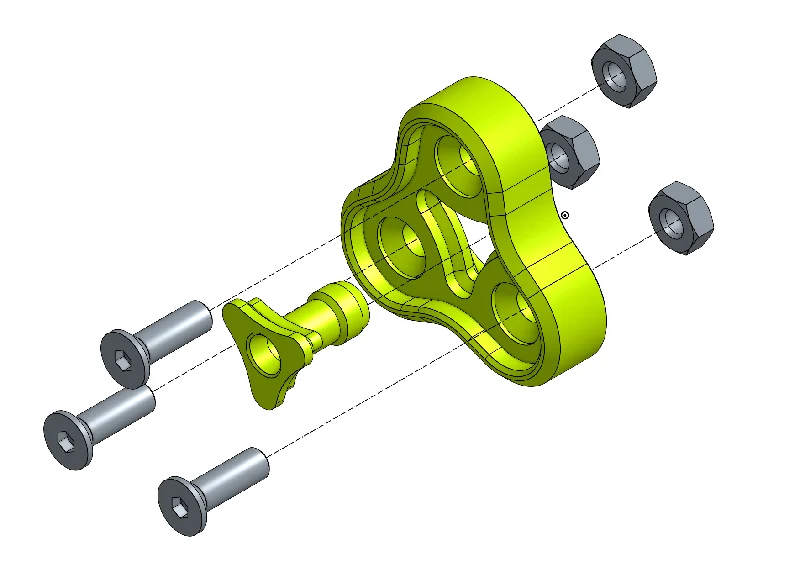

Закрепите адаптер винтами с потайной головкой M3x10 мм и гайками. Головки винтов должны находиться на одном уровне с печатными деталями.

Шаг 5

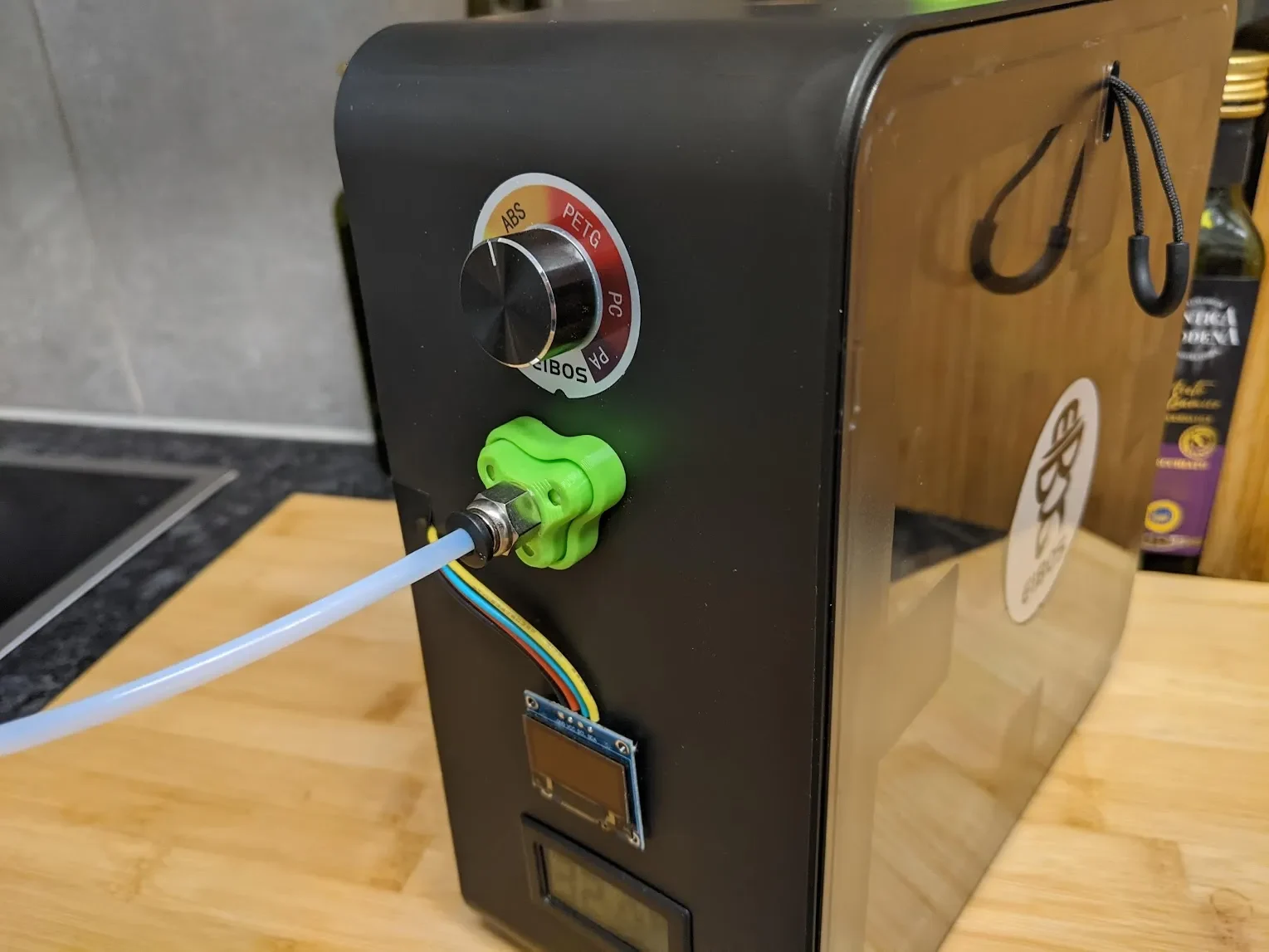

Проверьте установку. Убедитесь, что магнитная связь достаточно сильная. Я рекомендую использовать магниты N45 для соединителя из ПТФЭ, поскольку это соединение магнит-металл, а не соединение магнит-магнит. Если магнитная связь очень слабая, возможно, ваши винты изготовлены не из черного металла.

Проверьте путь нити, протолкнув кусок нити изнутри сушилки, и проверьте, нет ли препятствий. Я бы рекомендовал использовать трубку из ПТФЭ с внутренним диаметром ~ 3 мм. Если вы используете меньший внутренний диаметр, вам, возможно, придется снять фаску на трубке.

Дополнительные кредиты
Модель EIBOS Easdry, используемая на иллюстрациях, разработана Джошем в GrabCAD.
Модель фитинга PC4-M10, использованная на иллюстрациях, разработана The Reverse Engineer.
