Магнитное крепление IKEA Skadis для тяжелых условий экспл...

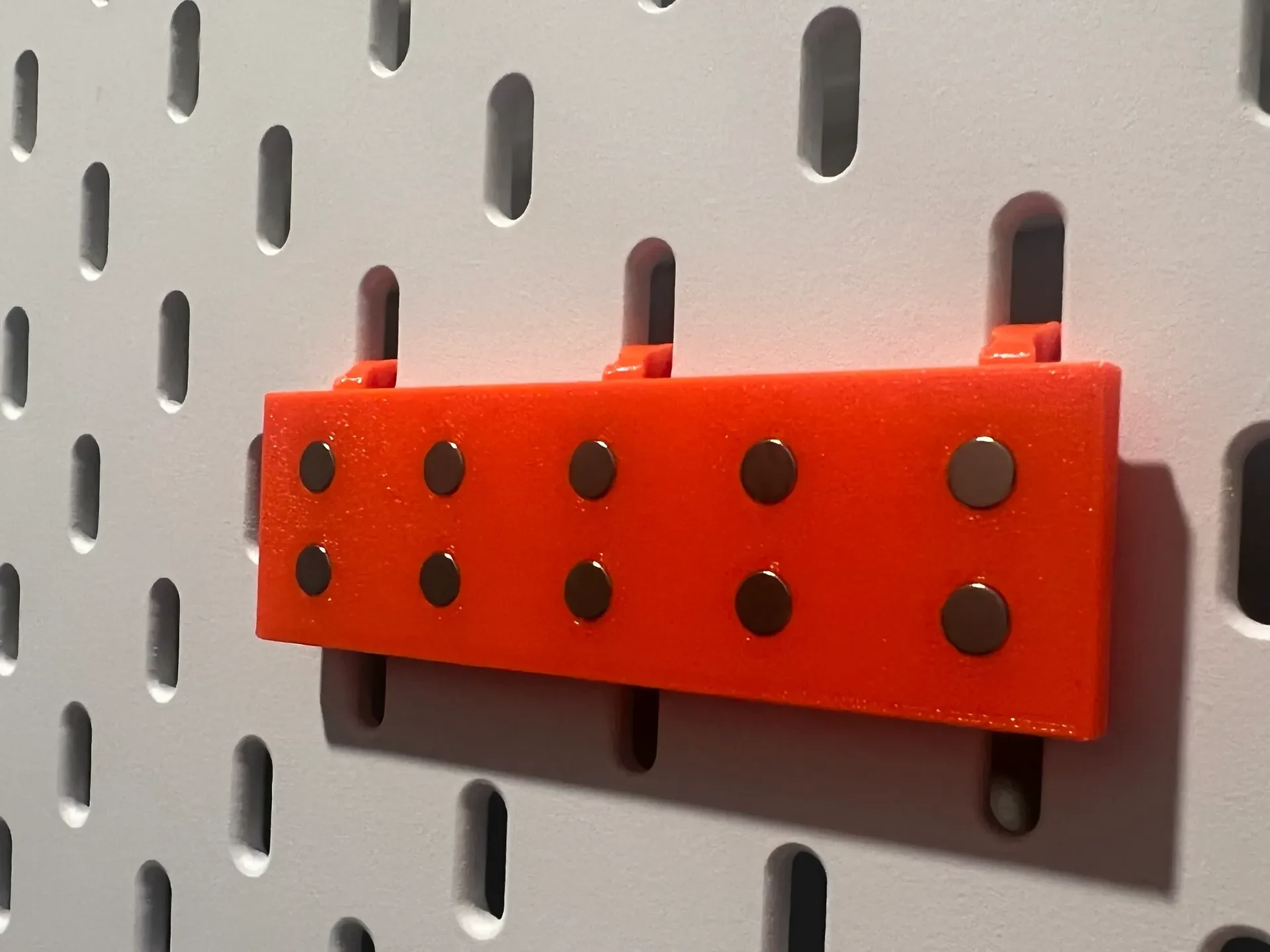

В этой магнитной монтажной планке для перфорированной доски IKEA Skadis используется до 20 круглых магнитов размером 6x6 мм для удержания более тяжелых предметов. Магниты впрессовываются в лицевую панель, а лицевая панель скользит вниз по трем крючкам, упираясь в перфорированную панель.

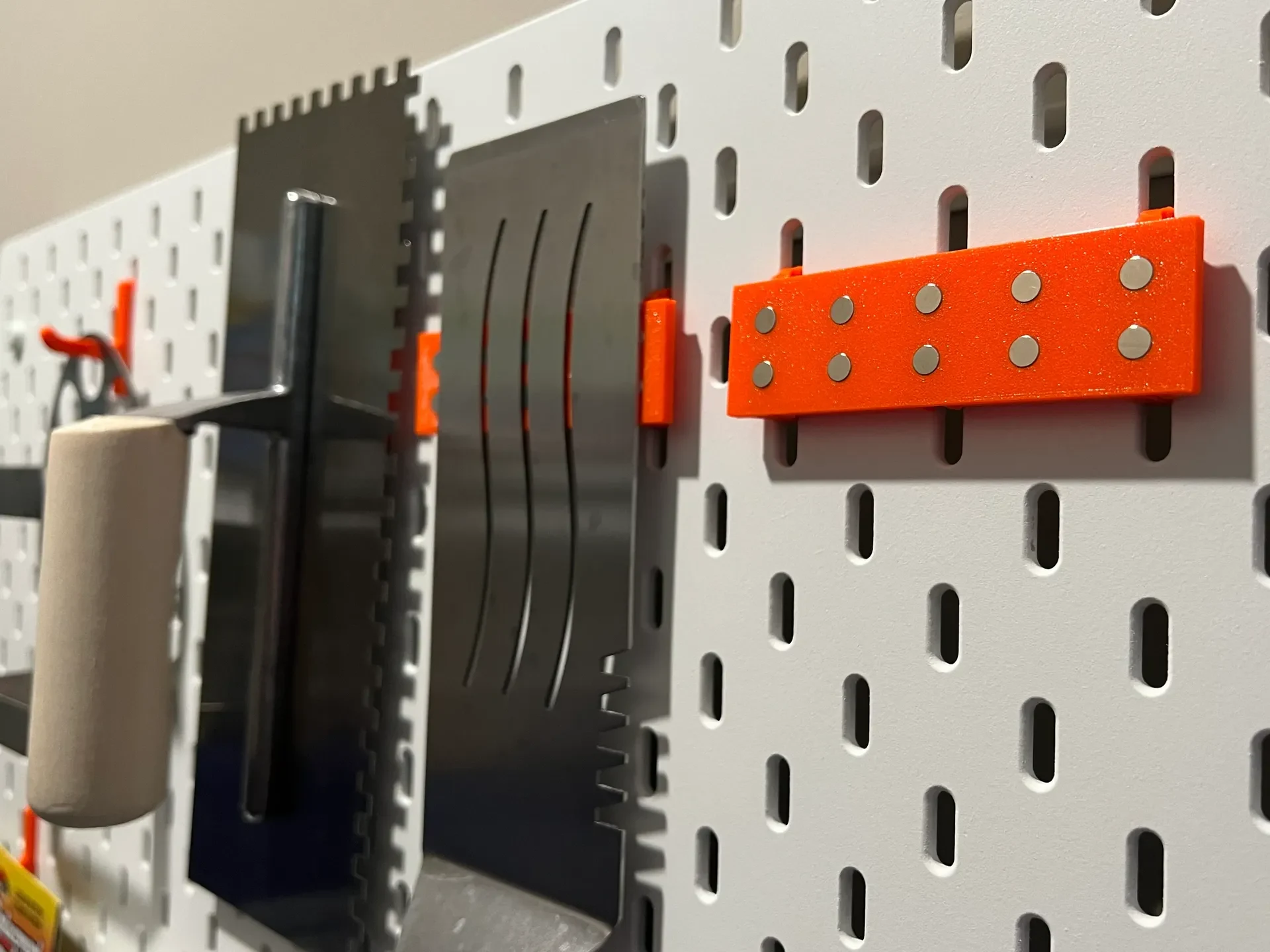

Я использую его для хранения металлических предметов, таких тяжелых, как ласты для барбекю и шпатель для затирки.

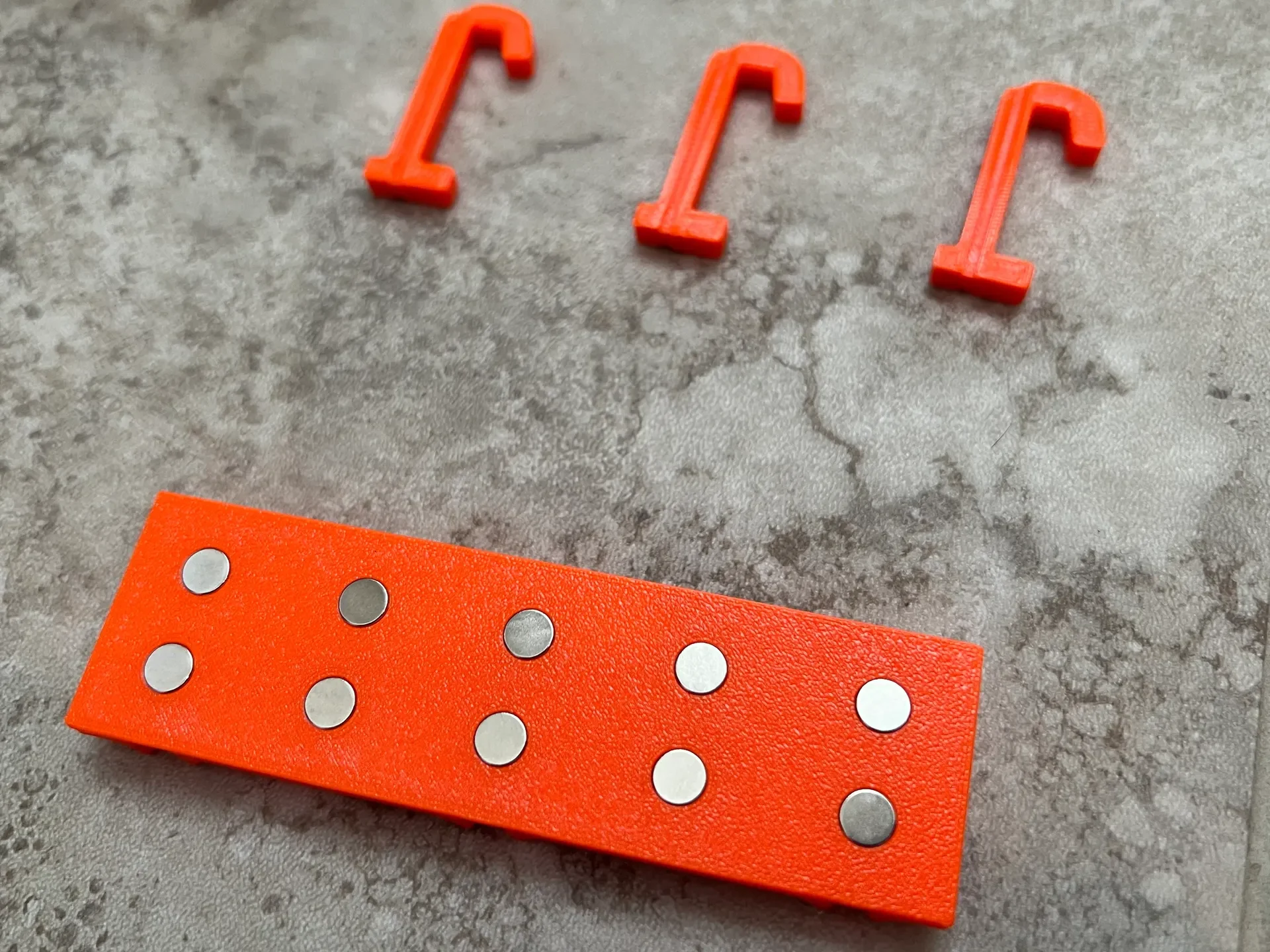

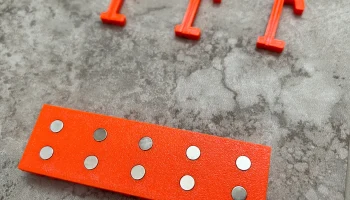

Сборка прямая. В ��оем случае я печатаю три крючка и одну лицевую панель. Я вставляю двадцать магнитов размером 6x6 мм в лицевую панель, затем вставляю три крючка и прикрепляю их к перфорированной доске.
Для установки магнитов требуется небольшое усилие, и они должны располагаться заподлицо, чтобы избежать вытягивания при удалении висящего предмета. Я использую один из крючков как клин, чтобы прижать магниты на место. Два магнита 6х6 мм и толщин��й 1,5 мм помещаются в каждое отверстие, хотя вы можете использовать одно отверстие или заполнить меньшее количество отверстий, если подвешиваете более легкие предметы. Отверстие сзади позволяет легко снять его с помощью узкого предмета (например, шестигранного ключа), если вы передумаете :-)
Я успешно подвешиваю предметы весом примерно 300 г/10,5 унций.
Печать
Все детали должны быть напечатаны в ориентации файлов STL, и их мо��но печатать без подставок: лицевая панель на лицевой стороне и крючок на боковой стороне. Крючок особенно усиливается от печати в такой ориентации.
Поддерживает: Нет
Материал: я использовал PETG, но другие жесткие пластики тоже подойдут.
Заполнение: я печатал с гироидом 25%.
---

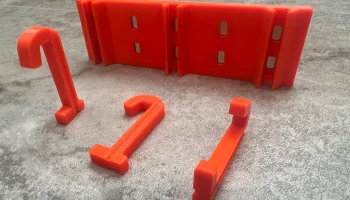

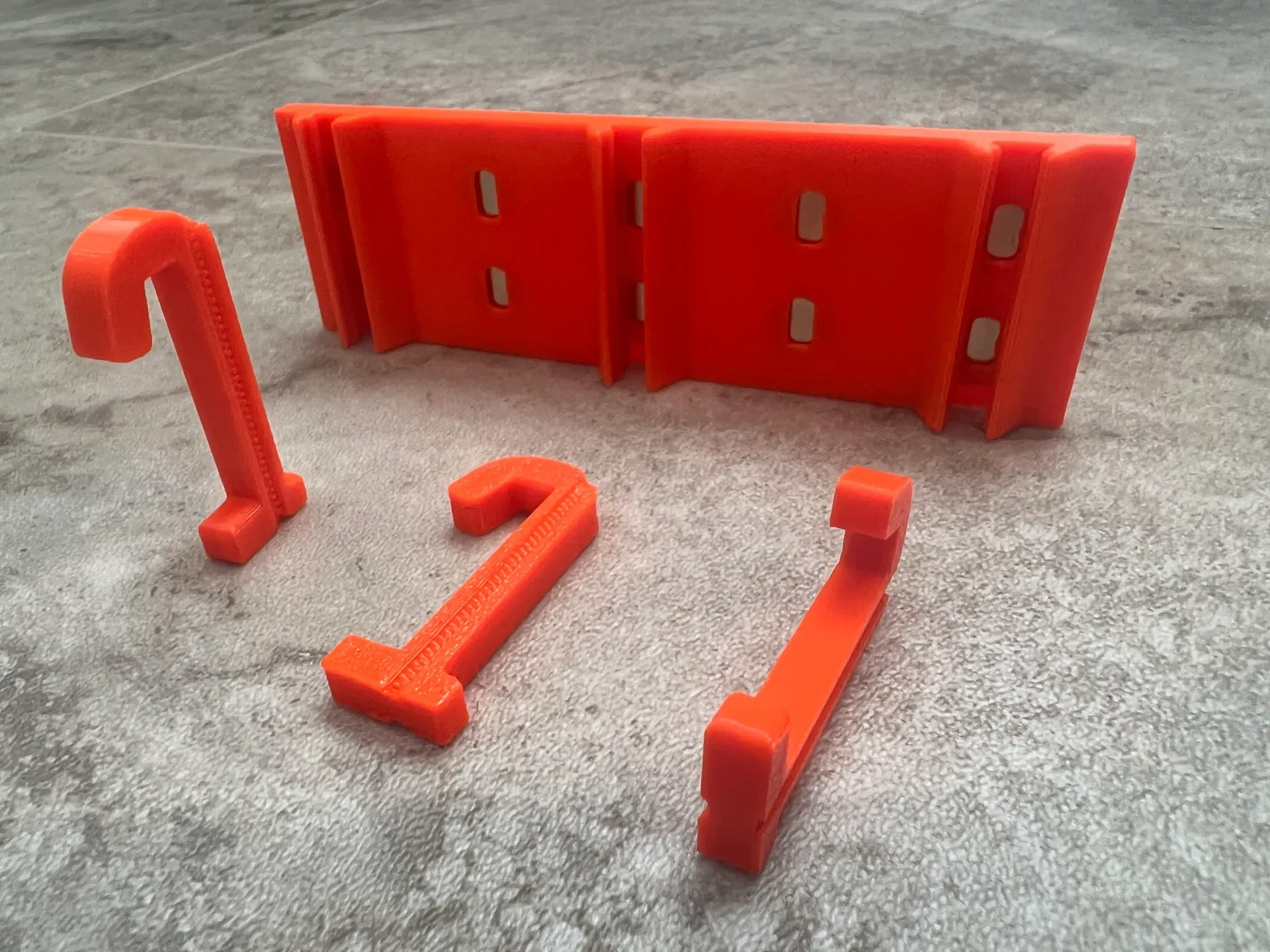

Механизм крючка напрямую заимствован из крючка Compact Pegboard Hook от CovertContours, адаптированного мной для обеспечения механизма скольжения и блокировки для крепления магнитной лицевой панели. Мне очень нравится минималистичный внешний вид и плотное прилегание этого крючка, спасибо CovertContours!
Сама концепция магнитной полосы была вдохновлена магнитными монтажными пластинами JayFiDev и Heleplanchiste.
