Фигурка Toniebox с RFID-креплением
Основа для индивидуальных фигурок Toniebox и RFID-меток, которые можно использовать с Teddycloud или Teddybench.

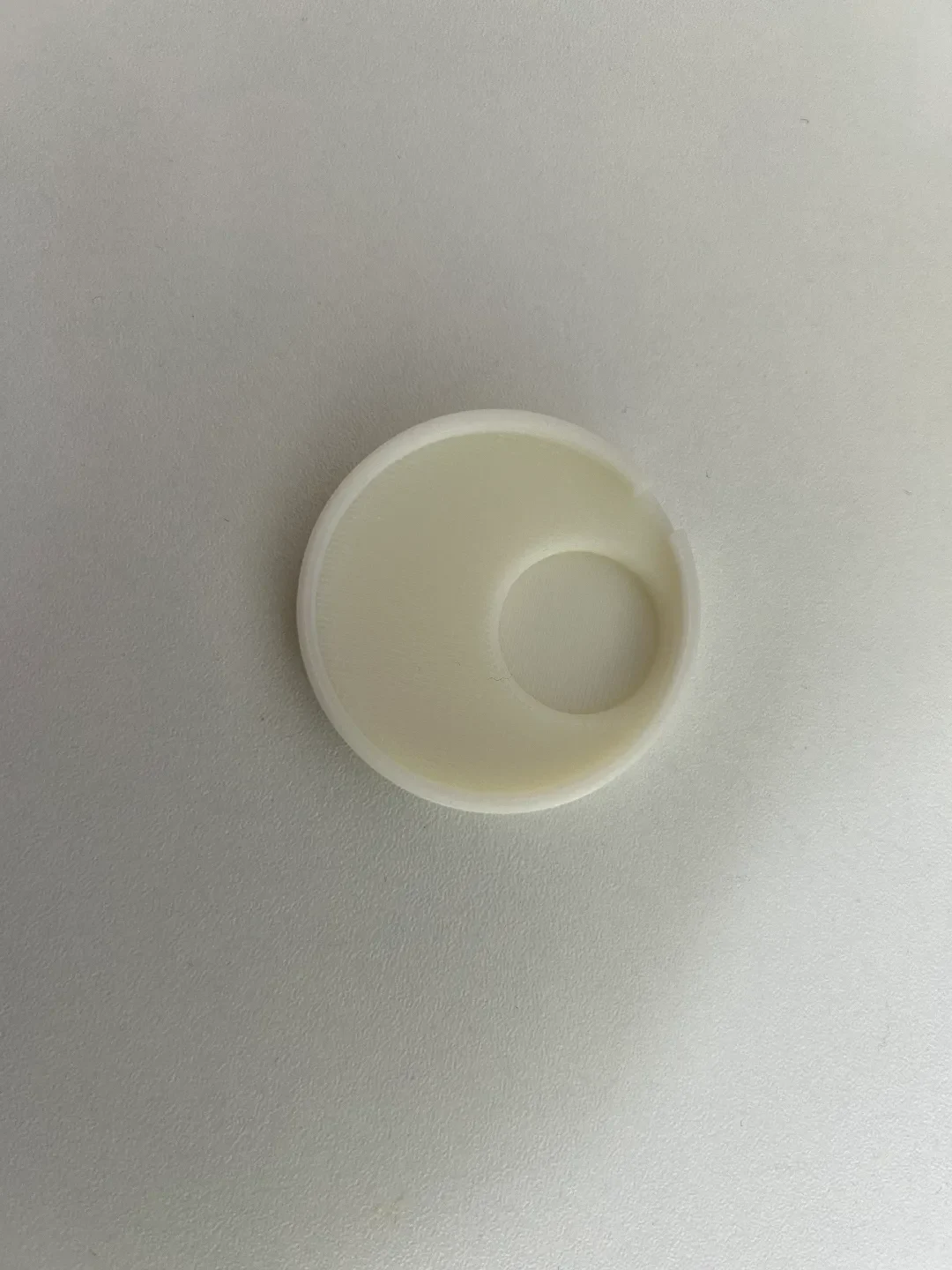

Основание состоит из двух частей: нижнее крепление с магнитом и RFID-меткой.

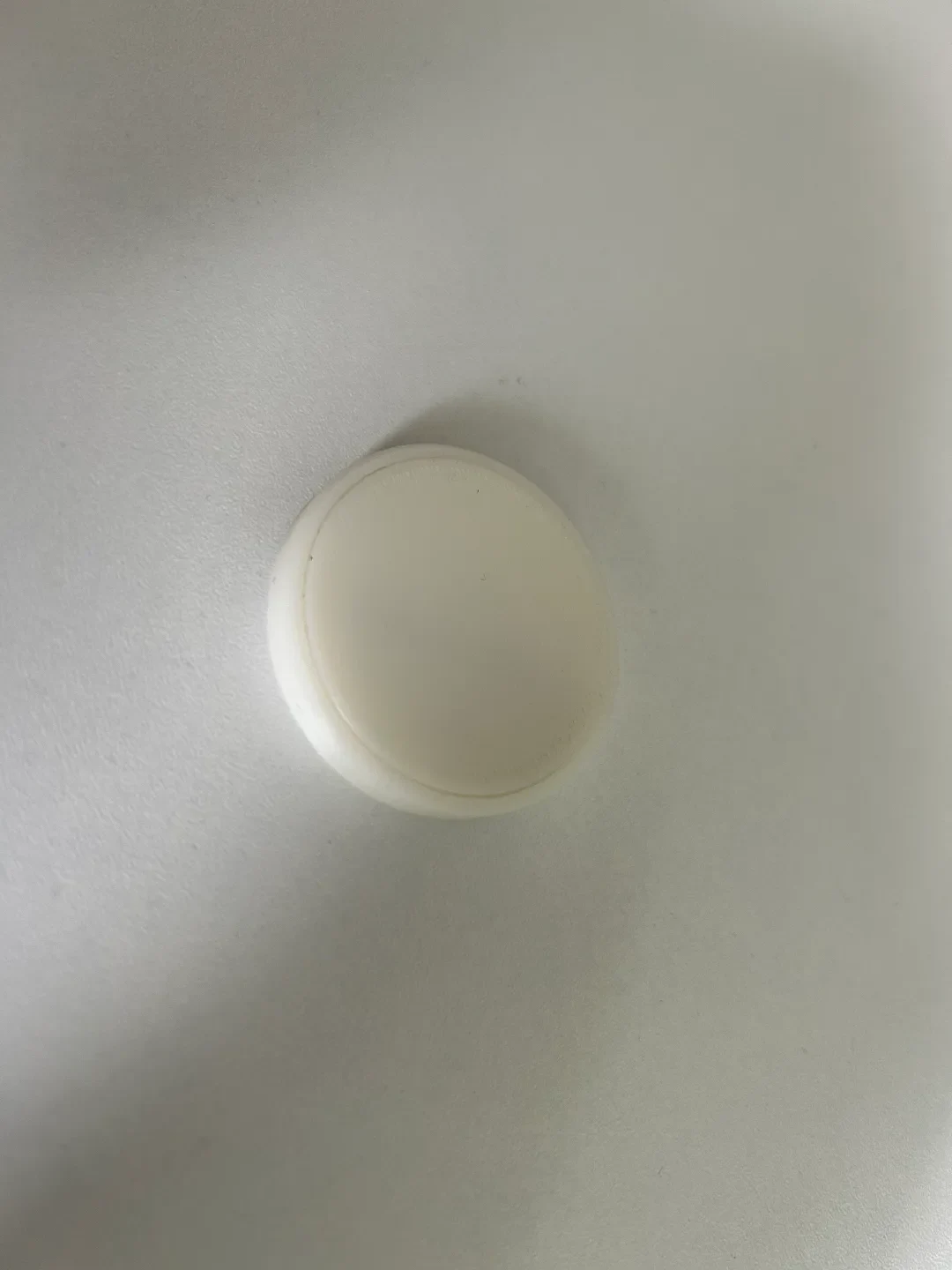

Верхняя часть может быть однотонной или индивидуальной с рисунком сверху.
Нижнее крепление и верхнюю часть можно соединить вместе — склеивать не нужно.
Позже их можно будет снова открыть с помощью фазометра или другой отвертки.

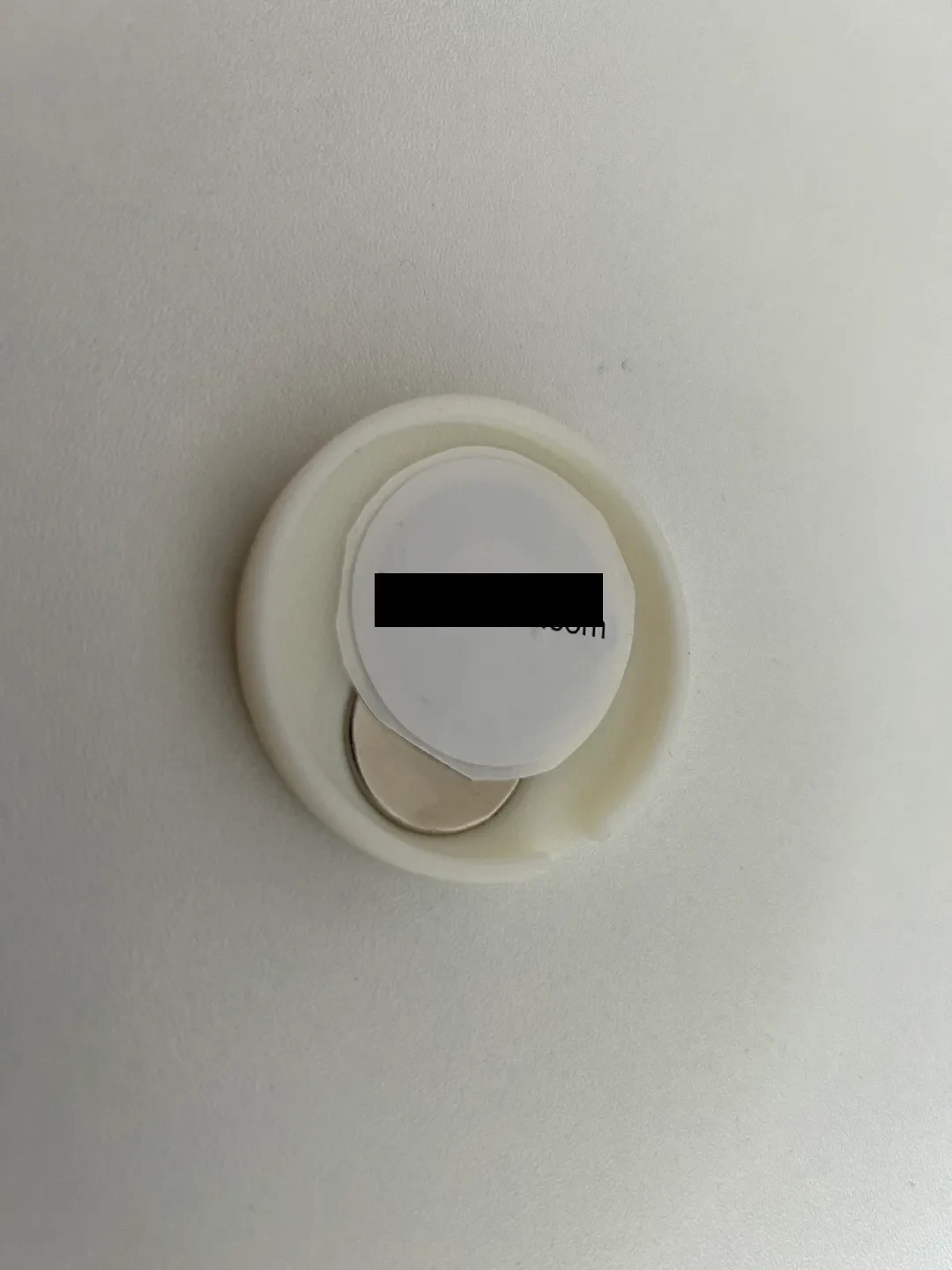

RFID-метки можно просто вставить между нижней и верхней частью — не нужно их наклеивать, если вы этого не хотите.

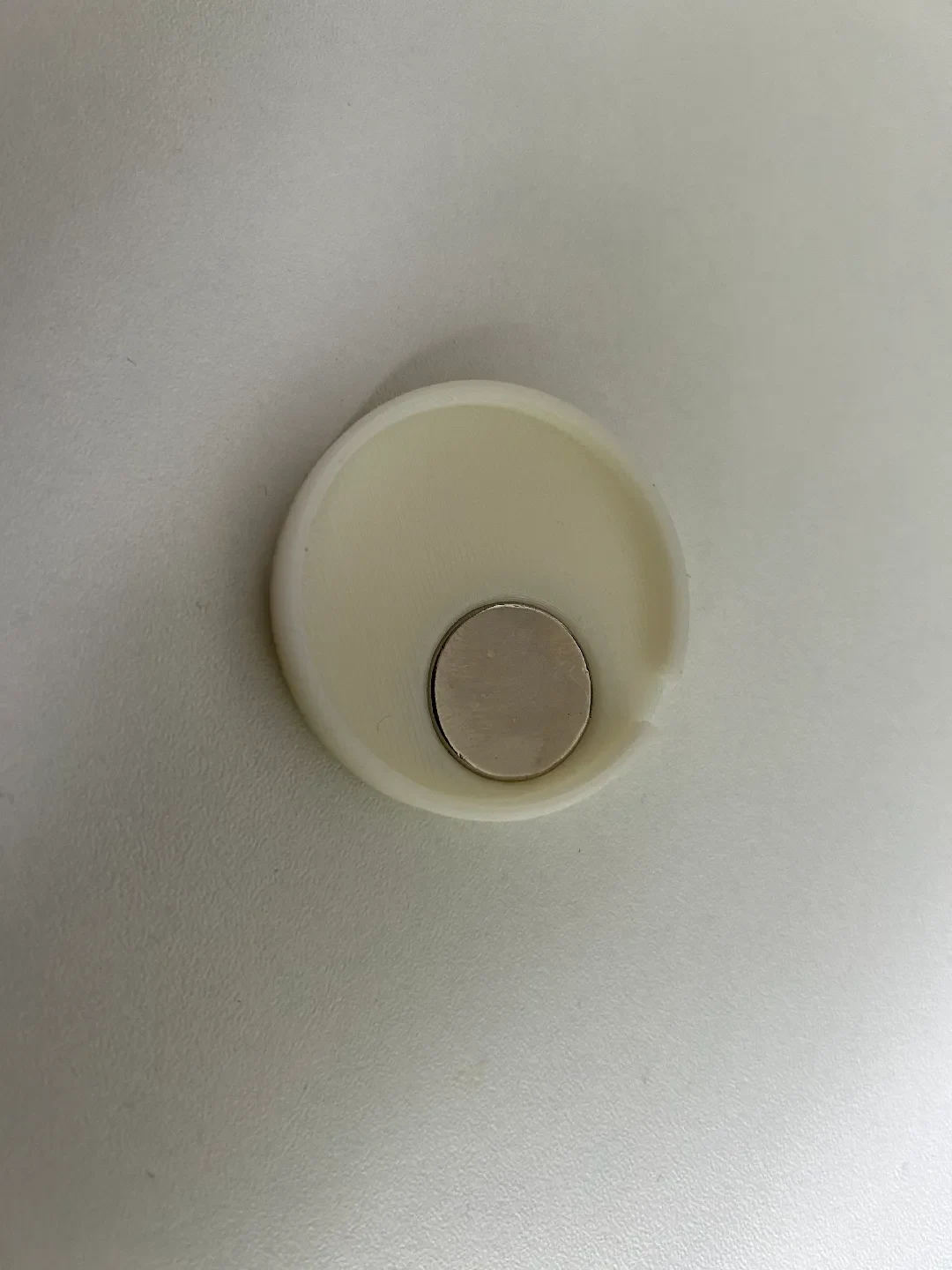

Магнит запрессовывается в нижнюю часть из АБС-пластика (например, с помощью щипцов), поэтому приклеивать его не нужно.
Существуют разные крепежные магниты 10х3 или 20х3 — их можно крепить посередине или сбоку.
В зависимости от используемых вами магнитов и RFID-меток, один из них может работать лучше.
Лично я рекомендую версию «10x3 сторона-x2» с двумя магнитами 10x3, так как она мне подошла лучше всего с точки зрения подключения RFID-меток и удержания силы на тонибоксе.
Убедитесь, что вы используете сильные магниты (настоятельно рекомендуется использовать оригинальный N52) — если вы используете фигурку и недостаточно сильные магниты, фигурка будет слегка отклоняться от тональной коробки.
Если вы хотите напечатать фигуру поверх верхней части, пр��сто загрузите ее в слайсер.
Добавьте stl для верхней части в качестве «детали» к вашей фигуре и переместите фигуру на 3 мм по оси Z вверх.

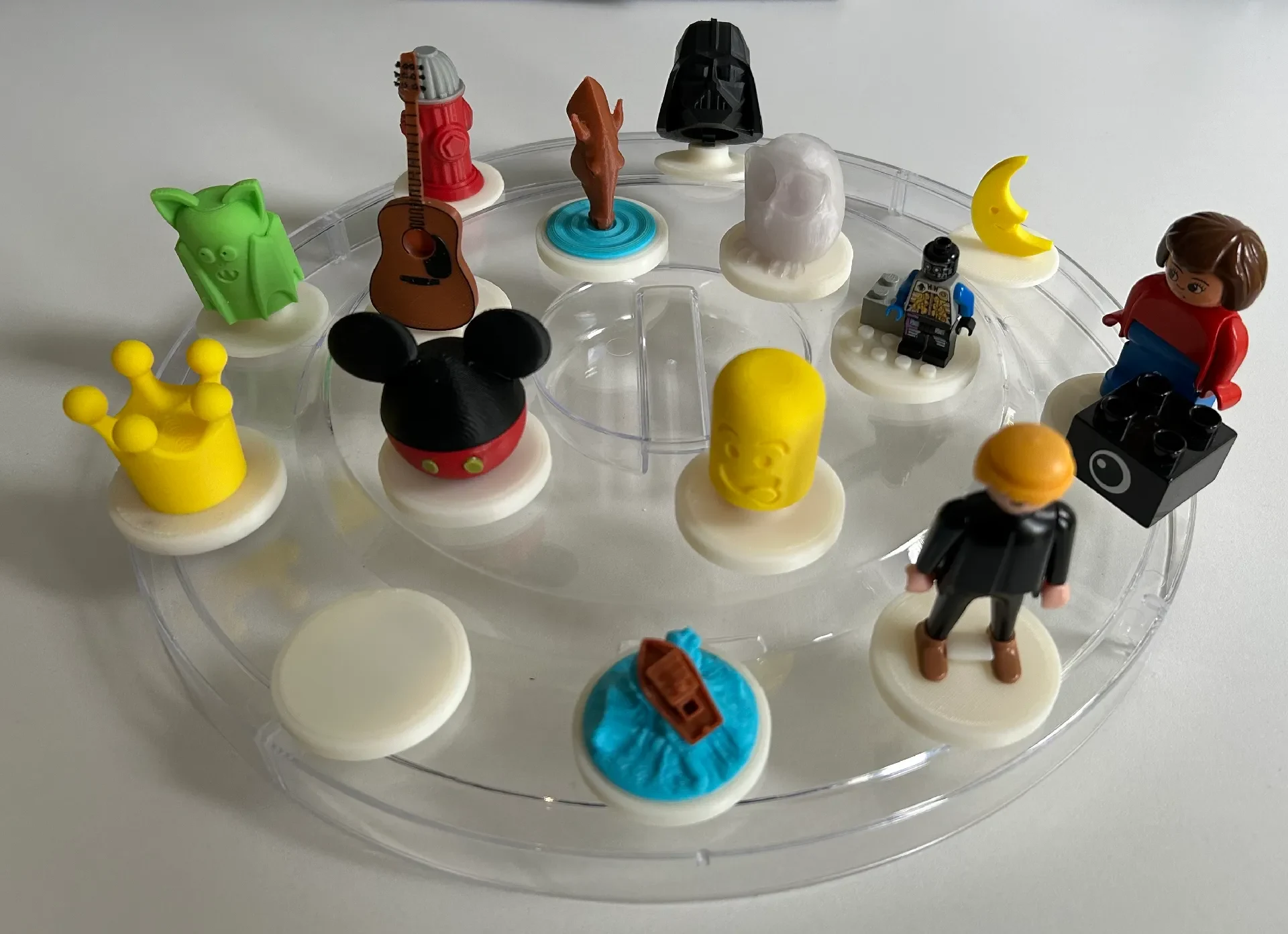

Некоторые примеры цифр:
Коробка с Микки Маусом: https://www.printables.com/de/model/931414
Звезда: https://www.printables.com/de/model/931435
Гитара: https://www.printables.com/de/model/931838
Негазированная вода/Лошадь: https://www.printables.com/de/model/931853
Лодка-скамейка: https://www.printables.com/de/model/932327
Playmobil: https://www.printables.com/model/932404
Я добавил базу без каких-либо отверстий для магнитов в виде файла .step, поэтому вы сможете добавлять отверстия по мере необходимости, если у вас есть магниты, которые отличаются/немного отличаются из-за производственных отклонений от магнитов 10x3 или 20x3, которые я использую.
